autor správa
flyabit
modelár

Príspevkov: 187

Moje modely
Poslať správu
Správa zaslaná: 10. 12. 2021 o 20:26 | odkaz na príspevok
Ked uz sme u dvoch serv na vyskovku na 1,5m rozpatie 3D akrobat na elektriku . Postacia mikro serva na 2,5kg ? Nechcem polovice spajat drotom. V rc svete mi poradili tahat bovdeny od serva zo stredu na kazdu polovicu vyskovky. Len neviem aku hrubku oceloveho jadra by mal mat bovden. Bude stacit 1mm jadro ?
Bydlisko: Bratislava
gunter
modelár

Príspevkov: 130

Moje modely
Poslať správu
Správa zaslaná: 11. 12. 2021 o 12:04 | odkaz na príspevok

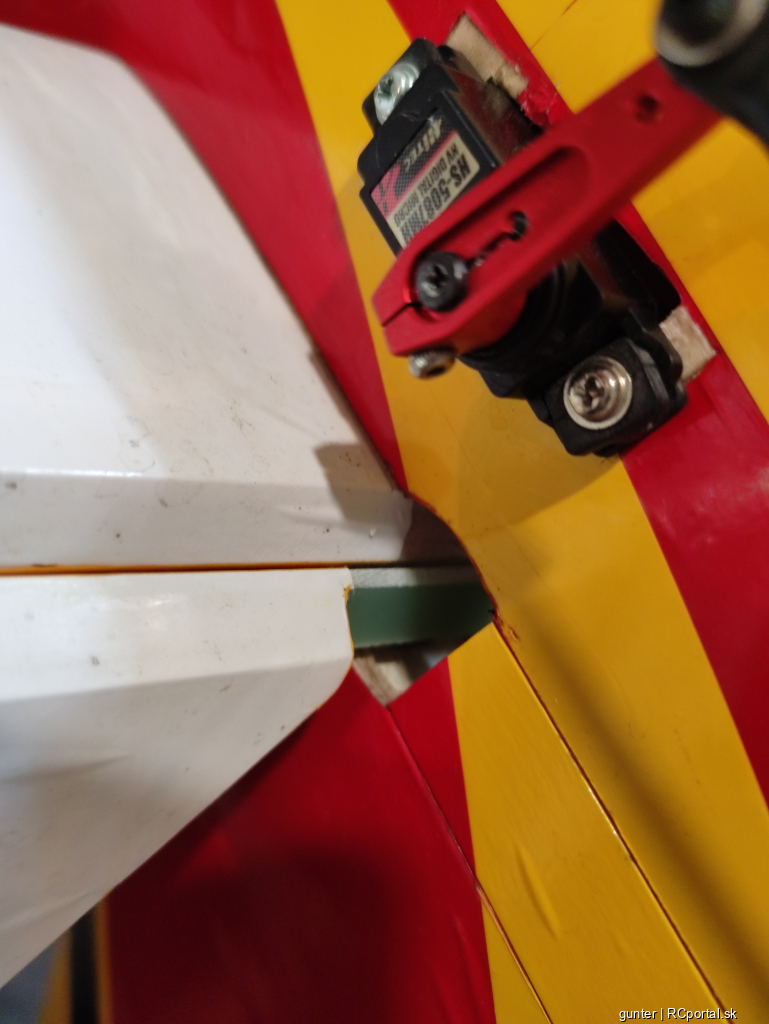

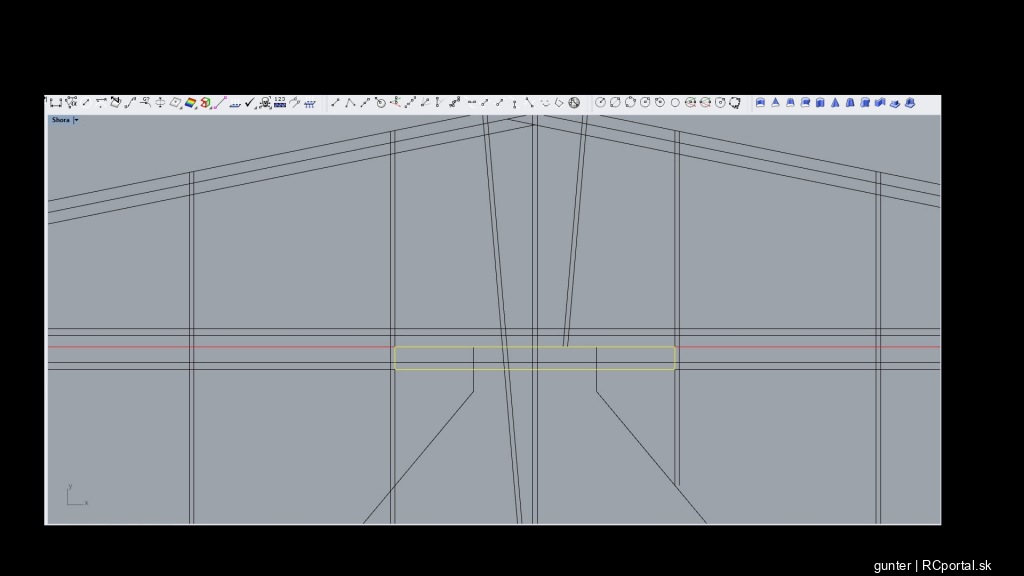

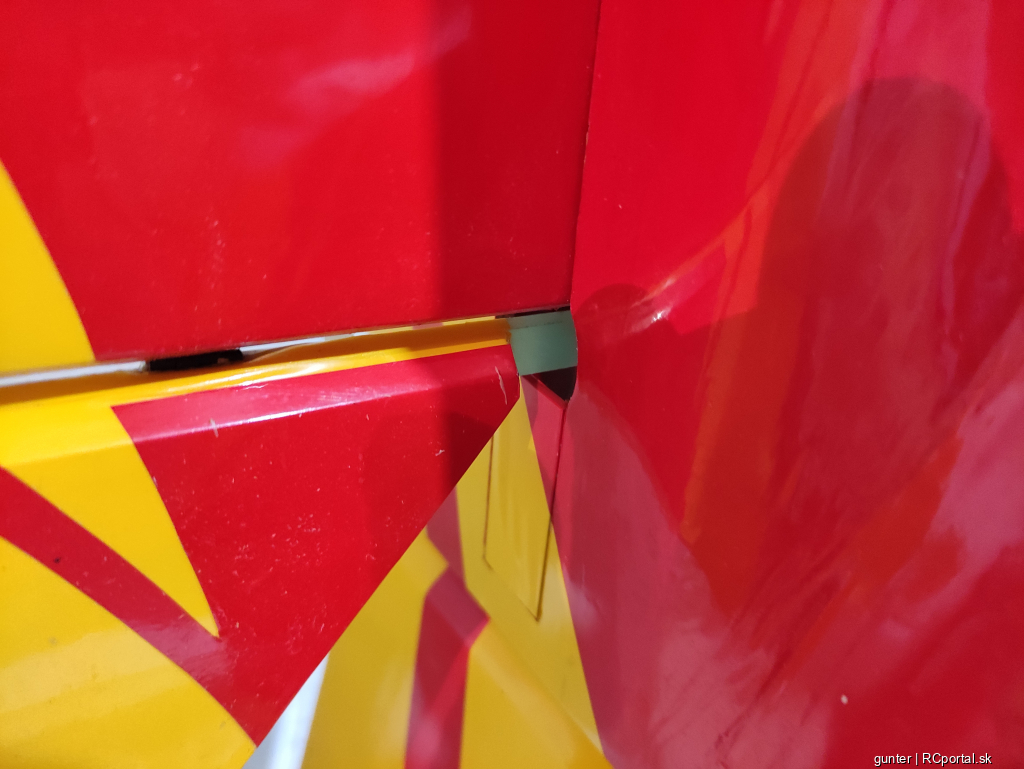

Na mojej 60" Extre 300 (3D 1500mm) mam spojenie polovic vyskovky riesene pasom sklotextitu 2 x 10 x 125.
Servo povodne planovane Savox SV-1250Mg (8kg, 30gr), teraz chcem pouzit KST X10-710 (7,5kg, 23gr).
V pripade pouzitia serva v strede trupu by som pouzil lanka, 2x na kazdu polovicu.

https://gkmodel.sk/60extra3001/

Bydlisko: gkmodel.sk
flyabit
modelár

Príspevkov: 187

Moje modely
Poslať správu
Správa zaslaná: 11. 12. 2021 o 16:28 | odkaz na príspevok

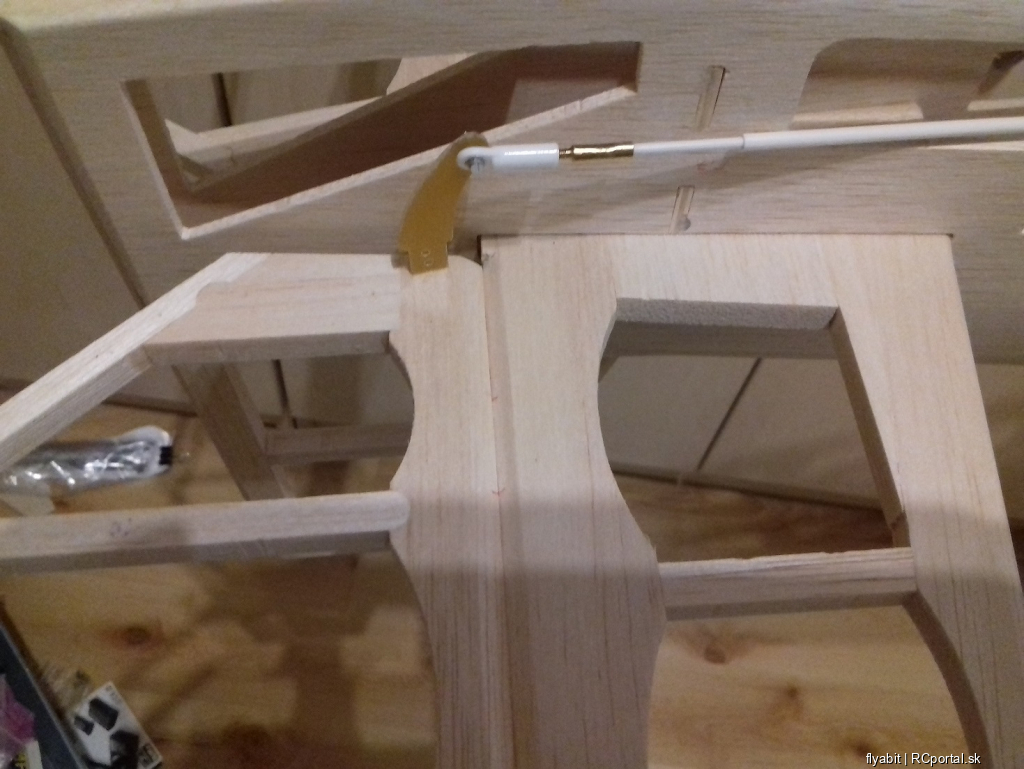

Ten pas sklotextitu mas epoxidom nalepeny na spodnu cast kormidiel , a tam mas odfrezovany material aby to sadlo zarovno s materialom v oboch polovicach vyskovky? V trupe je kruhovy vyrez pre volny chod toho spoja z kuprexitu? Aspon taku mam predstavu. Mam to takto , odspodu je paka na vyskovke a bovden iba tak polozeny. obe polovice vyskovky maju skosenu hranu na cca 45 stupnov a aj pevna cast ma skosenie 45 stupnov. Chcel som to robit ako to maju warbirdy na vyskovke. V strede trupu servo s valcekom a dva bovdeny idu k obom vyskovkam po oboch stranach. Takto mi to poradili v Rc svete. Mam skepsu voci ohnutemu drotu ako spoju. Neviem z akeho materialu to robia majstri od RC pilot ci sebart. Tam to maju vlepeny "niaky hranol". Priklanam sa aj ku dvom microservam po 12g. na kazdu polovicu 2,6kg? Len neviem ci staci 2,6kg na polovicu vyskovky .V tomto nie som doma , Hmotnost dvoch spolu da jedno ministervo a tah zhruba taky isty.
Bydlisko: Bratislava
gunter
modelár

Príspevkov: 130

Moje modely
Poslať správu
Správa zaslaná: 11. 12. 2021 o 18:13 | odkaz na príspevok
Nie je to riesenie z mojej hlavy, robi to tak EF.

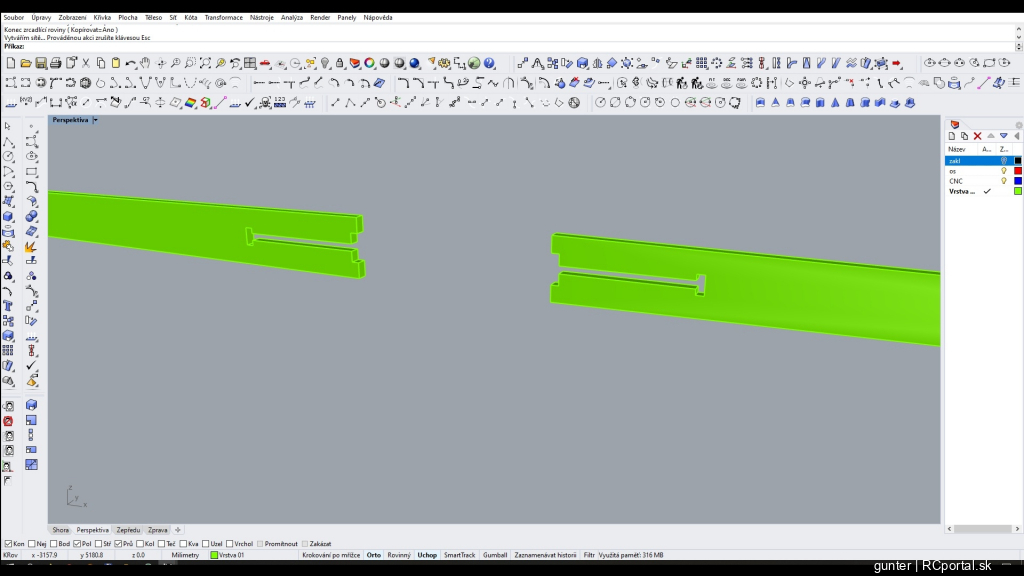

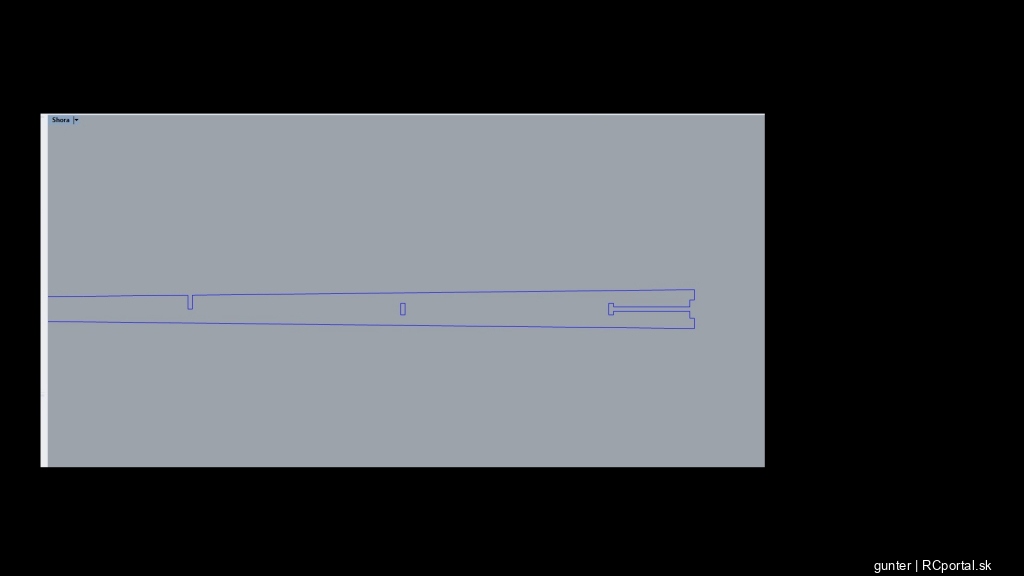

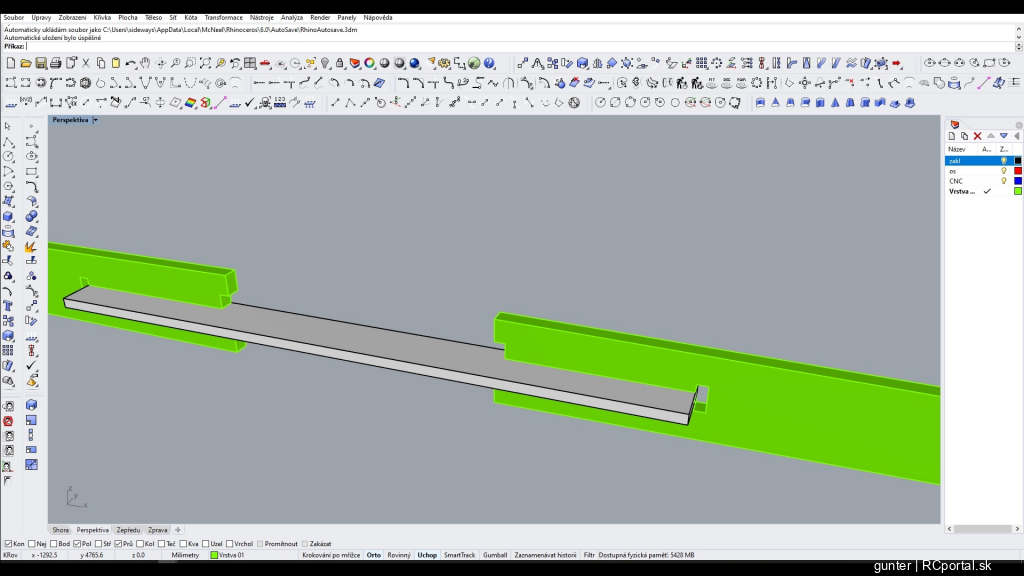

V stojine vyskovky je odfrezovana drazka, na stojinu ide este prilepit balza (s odfrezovanou drazkou) pre zbrusenie do ukosu a do drazky sa po potiahnuti vlepi epoxidom sklotextit.
Servo vyskovky, (smerovky) davam trojnasobok letovej hmotnosti.
Bovdeny, u akrobatickeho lietadla, som videl naposledy v davnej minulosti na F3A a aj to len na smerovke.



orig 52" Velox:

Bydlisko: gkmodel.sk
flyabit
modelár

Príspevkov: 187

Moje modely
Poslať správu
Správa zaslaná: 11. 12. 2021 o 19:25 | odkaz na príspevok
tiez mi tie bovdeny prisli u akrobata divne. No bral som to ,ze poradili mi to lepsi tak preco nie. Takze mozem to urobit takto . Ta stojina bude stacit 125mm dlha 10mm siroka a 2mm hruba zo sklotextitu. Urobim drazku do polovic o trochu viac ako 10mm lebo uz mam urobene ukosy a zalepim epoxidom. Samozrejme zdrsnim povrch. Hned ako sa bude koncit sklolaminat spravim drazku pre panty vyskovky. Zlepim polovce na doske , aby boli rovne . Spravim do zadnej casti trupu otvor , aby som to mal kade prestrcit (pevna cast vyskovky je uzsia a tade pohyblivu prestrcim). Vlozim pohyblivú cast do trupu potom tu pevnu. Pevnu zalepim k trupu potom pobyblivu k nej. Nakoniec zakryjem ten otvor . Este ked si staval tu vlastnu extru vyskovku si potiahol samostatne este ked nebola zalepena v trupe a potom ju vlepil do trupu ? alebo si pevnu cast vlepil do trupu a tak to potahoval?
Bydlisko: Bratislava
gunter
modelár

Príspevkov: 130

Moje modely
Poslať správu
Správa zaslaná: 12. 12. 2021 o 05:57 | odkaz na príspevok

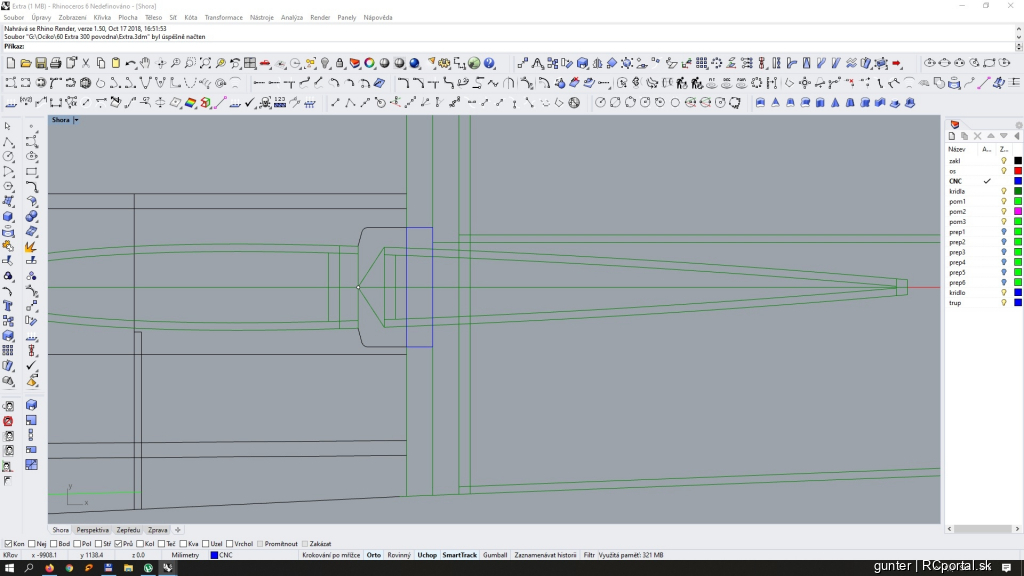

Vzdy potahujem, potom lepim. O5 je to riesene ako na orig. EF, po vlepeni vyskovky sa vzadu kusok klinu vlepi (modra) a ozehli, potom sa lepi klapka smerovky.



Mozes skusit, ci sa da cez otvor vyskovky zasunut prva klapka, potom zasunies a prilepis vyskovku. Posledne zalepis panty na vyskovke a klapke. Pri niektorych modeloch sa to da.
Bydlisko: gkmodel.sk
flyabit
modelár

Príspevkov: 187

Moje modely
Poslať správu
Správa zaslaná: 12. 12. 2021 o 11:10 | odkaz na príspevok
Neda sa vlozit cez otvor klapka ma sirku 11,5cm a vyskovka iba 10cm. Ale z boku trupu zvacsim otvor pre vyskovku tak 1,5cm. Otvor potom zatvorim balzou. Je 2mm sklotextit dost pevny v skrute? Vzdialenost medzi koncami klapiek je cca 4cm, takze by to malo byt dostatocne pevne , lebo len ta cast nie je vlepena do klapky. Je to asi elegantnejsie riesenie ako ten ohnuty drot do ucka.
Bydlisko: Bratislava
gunter
modelár

Príspevkov: 130

Moje modely
Poslať správu
Správa zaslaná: 12. 12. 2021 o 13:22 | odkaz na príspevok
Mnou pouzivany 2mm hruby, je extra silny , , laser by mal co robit.
Bydlisko: gkmodel.sk
Marian
modelár

Príspevkov: 123

Moje modely
Poslať správu
Správa zaslaná: 18. 12. 2021 o 20:36 | odkaz na príspevok
Drot je roky overeny a nesklame . Pouzival som ho aj u velkych modelov
Bydlisko: Nova Dubnica ( 45 rokov )
