autor | správa |
Geli modelár Príspevkov: 151 Moje modely Poslať správu |
Skúšal som aj externé OSD,čo sa montuje zozadu na Foxeer,ale ani to my OSD udaje nepridavalo do obrazu. |
Dzino modelár Príspevkov: 352 Moje modely Poslať správu |
A ledky Ti svietili na tom OSD module? Ked nie, tak mas problem s napajanim a ak na OSD bolo "No data" tak mas prehodene TX a RX alebo v FC nemas spravne nastaveny MSP na UART. |
JurajD modelár Príspevkov: 868 Moje modely Poslať správu |
Externe OSD predpokladam bolo MinimOSD, vo vascine pripadov uplne nepouzitelne. Najjednoduchsia cesta je kupit rovno novu dosku s integrovanym vlastnym OSD a len pripojit kameru+vtx vsetko ostatne riesi betaflight |
Geli modelár Príspevkov: 151 Moje modely Poslať správu |

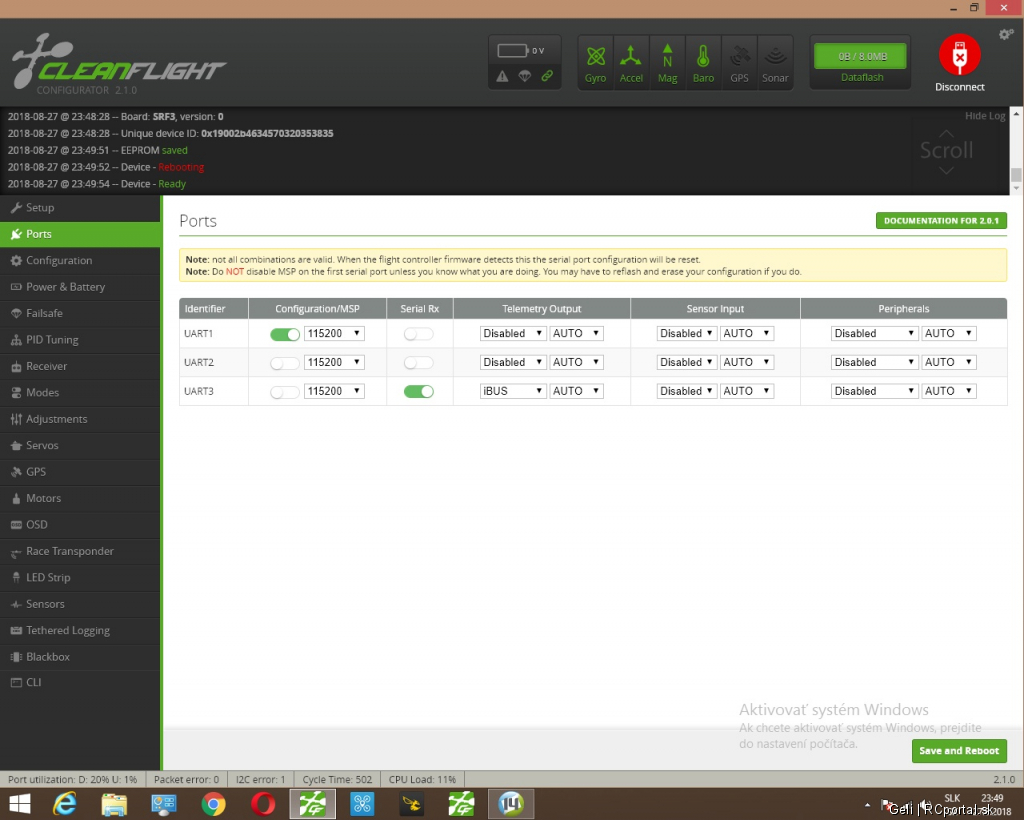

Ano ,bolo.Tiež som dospel k tomu názoru že vymenim FC,len som si myslel že sa do da nejako spojazdniť. Na externom OSD ledky svietily,zapojil som TX z OSD na RX UART1, a RX z OSD na TX UART1,tak ako to bolo na scheme.Obraz som mal,ale data nie.Skušal som aj nastavenia MSP ale nefungovalo to.Asi som to nastavoval nespravne.Ako by to malo byť nastavené?Mal som to takto MSP zap. 115200 |
Dzino modelár Príspevkov: 352 Moje modely Poslať správu |
Prvy problem co vidim je, ze pouzivas UART1, ktory sa pouziva aj na USB komunikaciu s FC. Ked zapojis USB, tak FC komunikuje s PC a nie s OSD. Treba to prehodit na UART2 aby si mal samostatny UART len na OSD. Druha vec - CleanFlight uz davno zomrel... Napal tam BetaFlight, ten je lepsi, sice najnovsiu verziu tam nemozes dat, ale ked das 3.2. poslednu, tak to bude stale lepsie lietat nez CleanFlight |
Geli modelár Príspevkov: 151 Moje modely Poslať správu |
Ked to dám na UART2 ,stačí to potom zapnúť tak ako som to mal na UART1?Mal som to správne nastavené? |
Dzino modelár Príspevkov: 352 Moje modely Poslať správu |
Ano. Zalozke Ports treba mat zapnute MSP na danom UARTe a v zalozke configuration zapnute OSD. Neviem ci si napaloval MWOSD do OSD plosaku, ale tam v jednom konfiguracnom subore bolo treba odkomentovat jeden parameter, ze sa pouziva CleanFlight |
Geli modelár Príspevkov: 151 Moje modely Poslať správu |
Nie,nenapaloval.Myslel som si že tam je nejake základné nastavenie už prednastavené. |
JurajD modelár Príspevkov: 868 Moje modely Poslať správu |
Nieje Treba k tomu este FTDI adapter (USB to TTL) a arduino, potom sa uz len pohrat https://github.com/ShikOfTheRa/scarab-osd/wiki/Quick-start-guide |
Geli modelár Príspevkov: 151 Moje modely Poslať správu |
Tak "Tady udelali soudruzi z NDR chybu"! Zato to nič nezobrazí! Takže objednám FTDI adapter a ide sa experimentovať! Ďakujem Vám obom za rady,zas som sa dačo priučil.Niekedy nestačí postup pokus-omyl,ale treba sa aj opýtať . Ešte raz Vám velmi pekne ďakujem. |
JurajD modelár Príspevkov: 868 Moje modely Poslať správu |
Ak si este neobjednaval, tak sa na to vykasli, kup radsej novu dosku uz so vstavanym OSD |
misosz modelár Príspevkov: 90 Moje modely Poslať správu |
|
mirec46 modelár Príspevkov: 137 Moje modely Poslať správu |
Ahojte, pridavam videjko zo zimneho lietania pred a pocas vychodu slnka Vsetko dobre do noveho roku zelam, letu zdar odkaz na Youtube |
snail.fpv modelár Príspevkov: 300 Moje modely Poslať správu |
a to takto mrtvo? kks sa pamatam ked to bolo jedine miesto kde sa komunikovalo |
nutidlo modelár Príspevkov: 3 Moje modely Poslať správu |
Správa zaslaná: 17. 2. 2021 o 09:24
| odkaz na príspevok
Doba je tazka, komponenty drahe a s dlhou dodacou lehotou, asi tie miniquady postupne vymieraju |
