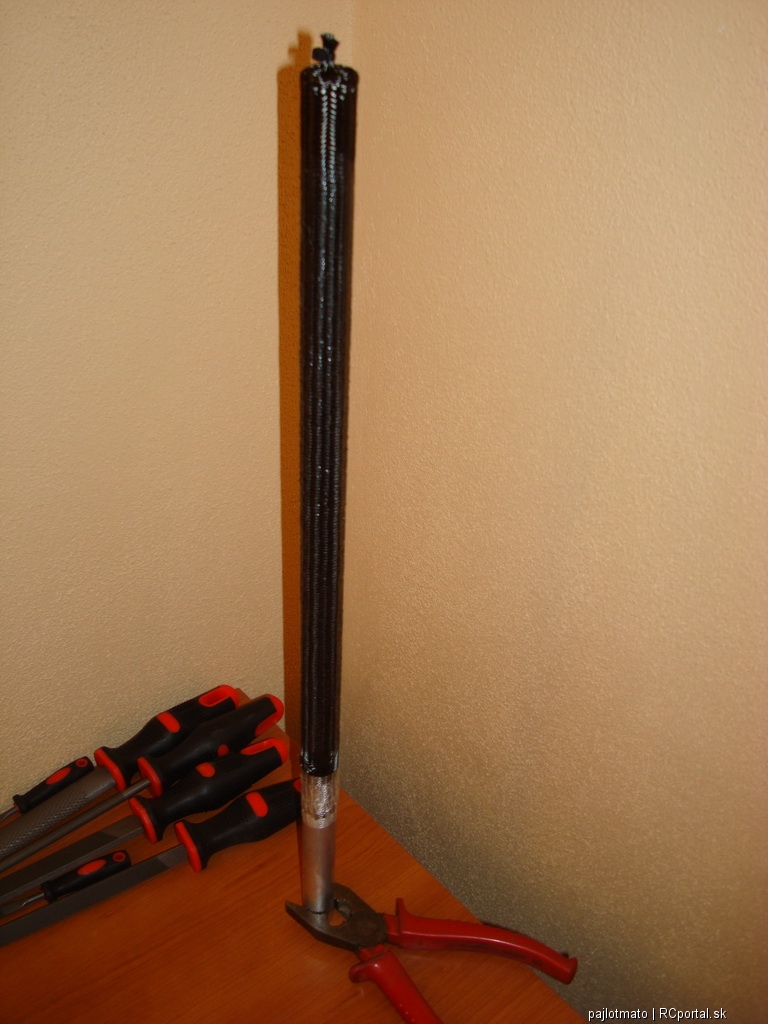

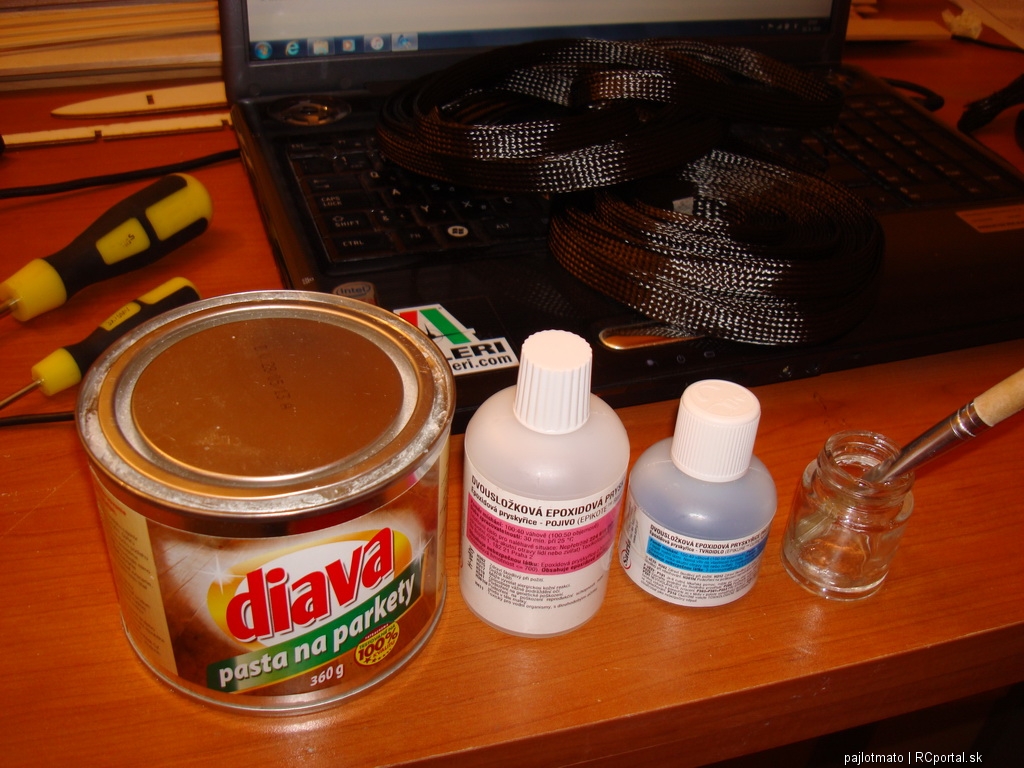

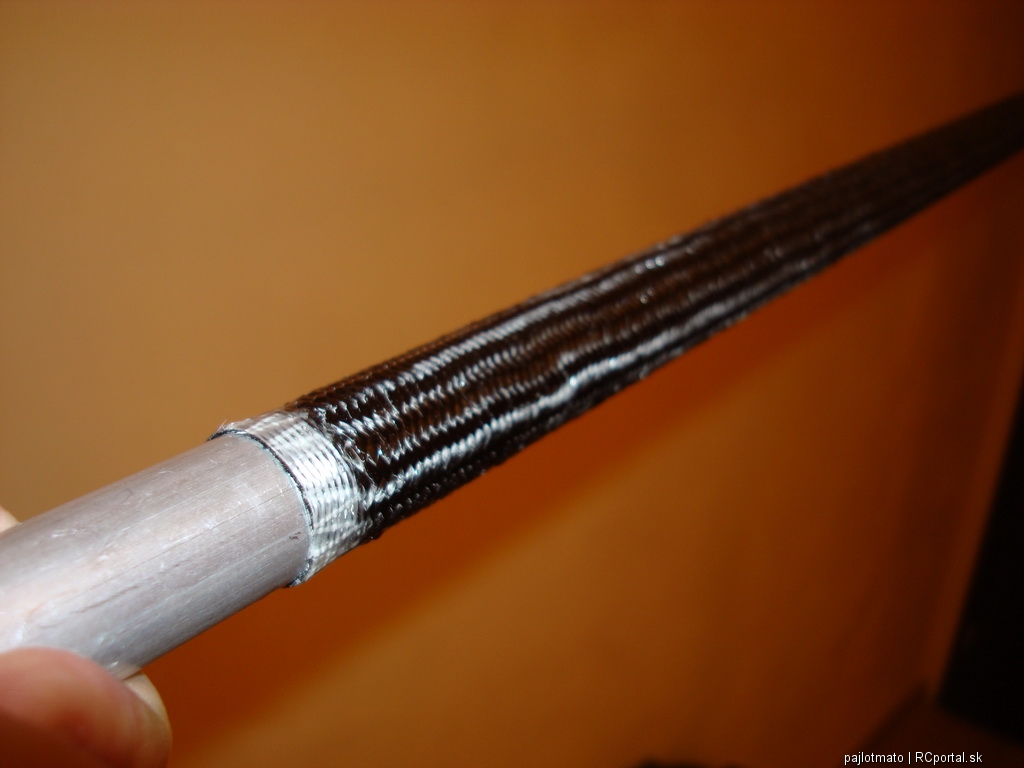

Rozhodol som sa podeliť o malé know-how ktoré je síce staré a pre modelárov dobre známe ale ja som mu musel čeliť pri nedávnom začatí nového projektu osobne prvý krát a moje chyby možno niekomu pomôžu aby to urobil dobre na prvý krát. Jedná sa o výrobu laminátového puzdra na duralovú trubku ktorá slúži ako spojka krídiel. Na internete som na pár stránkach našiel aj na predaj priamo trubku z laminátovým puzdrom ale rozhodol som sa, že keď toho potrebujem viac a na vlastné rozmery tak si to vyrobím sám. Keďže prvá "várka" mi vyšla podľa predstáv len na polovicu musel som sa potrápiť sám a zavolal som pre radu pár kamarátom ktorí to už robili, nakoniec som dostal výborný tip od kamaráta s nickom babratenko a tiež som brázdil internet cez google a väčšinou ma teda zavialo na české a nemecké fóra kde to vo veľkom vyrábajú hlavne raketový modelári. Existuje niekoľko spôsobov a typov materiálov ako puzdro vyrobiť. My sme kedysi v klube robili puzdra aj z hnedej papierovej lepiacej pásky ale teraz som potreboval puzdro ktoré je ľahké, presné a s minimálnou vôľou keďže mám rebrá v krídle a prepážky v trupe vyrezávané laserom vedel som, že puzdro by malo mať hrúbku steny maximálne 1mm čo sa mi s použitím uhlíkovej pančuchy podarilo vyrobiť jednou vrstvou úplne presne a trubka sedí v krídle perfektne bez vôle. Na výrobu laminátového puzdra existujú v zásade dva základné princípy a to je navíjanie pásikov tkaniny šikmo pozdĺž trubky a na to v protismere kontra vrstva alebo klasické navinutie tkaniny potrebnej šírky ktorá je s presahmi po oboch stranách o cca 3 cm dlhšia ako je dĺžka potrebného puzdra. Tu je ale v celku problém trafiť potrebnú hrúbku a chce to najprv vyskúšať kým sa ide laminovať finálny kus na použitie. Druhý jednoduchší, presnejší a rýchlejší postup je použiť takzvanú "pančuchu" ktorá je pančuchou doslova pretože je to uhlíková alebo klasická biela tkanina v tvare hadice ktorá sa dá prispôsobiť na rôzne priemery. Predáva sa tiež v rôznych šírkach takže si tú svoju každý zvolí ako potrebuje. Ja som použil uhlíkovú pančuchu ktorú mi požičal kamarát a bola šírky 15mm ktorá postačuje aj na trubku do max. priemeru cca 24mm, vyrába to firma Havel Composites z ČR. Je to naozaj výborná vec a samotná výroba zaberie minimum času. Prvá a najdôležitejšia vec je DOKONALÉ odseparovanie duralovej alebo inej trubky na ktorú ideme puzdro vyrábať. Čítal som o rôznych spôsoboch ako to odseparovať, napríklad navinutím jednej až dvoch vrstiev celofánu, použitím rôznych priesvitných lepiacich pások, separačných voskov alebo sprejov na vlasy až po profi separátory ale po mojej skúsenosti môžem povedať, že ten najdostupnejší a najjednoduchší spôsob je DIAVA na parkety. Je to dostať v hociktorých farbylakoch a dokonca aj v niektorých drogériách za pár mincí. Je to dosť intenzívneho zápachu ale dá sa to prežiť. Jedná sa o pastu ktorú stačí naniesť na trubku obyčajným kusom látky alebo hubky, roztrieť opatrne prvú hrubšiu vrstvu tak aby ale bola rovnomerná a nechať cca 3 až štyri hodiny uschnúť, na to potom znova druhú vrstvu opatrne roztrieť a proti svetlu pootáčať trubku aby sme sa uistili, že je to naozaj všade rovnomerne ale hlavne naozaj všade, stačí kúsok a puzdro nepôjde dole z trubky. Potom nechať opäť uschnúť a je to pripravené na laminovanie. Prvý krát som dal len jednu vrstvu a po cca hodine som išiel hneď laminovať a to nikomu neodporúčam, pančucha pravdepodobne zotrela niekde separačnú pastu a nepodarilo sa mi polovicu puzdra vôbec stiahnuť. Po dôkladnom naseparovaní a uschnutí už stačí len navliecť opatrne pančuchu, ide to naozaj jednoducho a rýchlo, na jednom konci prilepiť páskou, pančuchu pekne napnúť a vyhladiť a na druhom konci zalepiť opäť páskou alebo ešte lepšie poriadne natiahnuť a stiahnuť plastovou rychlospojkou. No a potom už len poriadne olaminovať, nešetriť epoxidom aby bolo vidieť, že všetky časti sú poriadne nasiaknuté laminovacím epoxidom. Ja som použil osvedčenú laminovaciu sadu od pelikána, viď foto vyššie. Po dôkladnom vytvrdnutí, cca 24 - 48 hodín nastáva chvíľa pravdy ktorej som sa bál najviac a pravdu povediac na prvý krát sa moje obavy aj naplnili. Uvedená DIAVA pasta ako separátor dáva dve možnosti ako puzdro stiahnuť. Prvý je nahriatím, buď fúkaním horkovzdušnou pištoľou cez trubku kým dural nieje horúci, pasta povolí a ide to stiahnuť aj keď ťažšie alebo aj horúcou vodou z konvice, stačí trubku dole upchať páskou, korkom alebo plastelínou a naliať vriacu vodu z konvice do trubky, v rukaviciach to ide potom pekne stiahnuť hneď a má to výhodú, že sa to dá horúcou vodou aj hneď vypláchnuť zvnútra a puzdro je hneď pripravené na použitie. Druhý a podľa mňa lepší spôsob je zmrazenie. Ja som to vyrábal na 50cm trubke takže mi to vošlo šikmo normálne do mrazničky. Keď mi to nijakým spôsobom prvýkrát nešlo dole, dal som to večer do mrazáku a ráno stačilo trošku lupnuť s púzdrom a bolo to, očistil som to a výsledok vidno na foto. Druhú polovicu som bohužiaľ doteraz nedal dole a už ani nedám. Na druhý pokus uvedeným spôsobom som vylaminoval krásne hladké puzdro ktoré nemá žiadne vôle, je presné, pevné a ľahké. Čaká ma ešte výroba 15mm pudra na pomocný nosník ale keď už viem ako na to, bude to zábava. Snáď tento návod niekomu pomôže. Prikladám aj foto hotových puzdier... |
|
Fasciman modelár Príspevkov: 914 Moje modely Poslať správu |
Maťo, dobrý článok do diskusie - inak aj mňa čaká výroba tubusu pre spojovaciu uhlíkovú tyčku. Čo sa týka tých "pančúch", tu je napríklad predajca "pančúch" vyrobených zo skleneného vlákna - pre výrobu tubusov z laminátu: http://obchod.lasermodely.cz/laminat-a-plast/78-skelna-puncocha.html Průměr 15 mm vhodný pro trubky 4-16 mm Průměr 20 mm vhodný pro trubky 8-23 mm Průměr 25 mm vhodný pro trubky 8- 30 mm Průměr 30 mm vhodný pro trubky 10-34 mm |
|
macil modelár Príspevkov: 1093 Moje modely Poslať správu |
Ja keď som teraz, nedávno, potreboval púzdro na trubku, tak som na SK nenašiel nikoho, kto by predával pančušky, či už sklenené, alebo uhlíkové a z Čiech to poštovné (dobierka) predražilo natoľko, že som si odtiaľ objednal rovno spojovaciu trubku aj s púzdrom. |
|
lv modelár Príspevkov: 2802 Moje modely Poslať správu |
Nie žeby som chcel rýpať, iba sa pýtam. Načo je dobré púzdro z uhlíkovej tkaniny? |
|
Joba modelár Príspevkov: 1405 Moje modely Poslať správu |

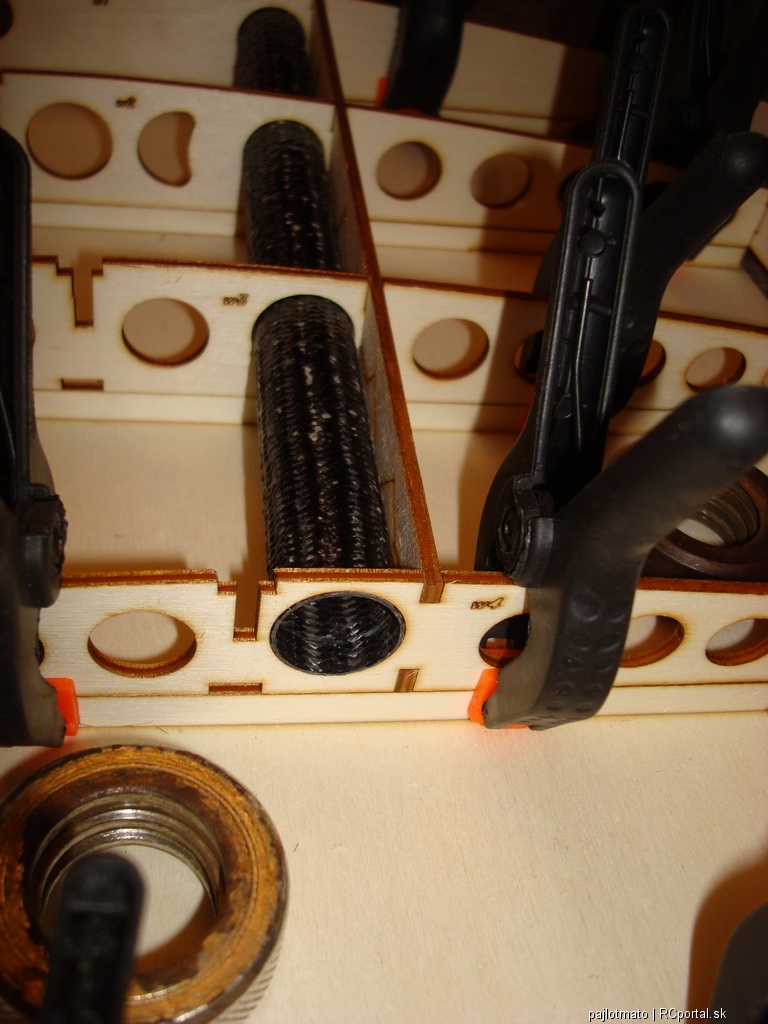

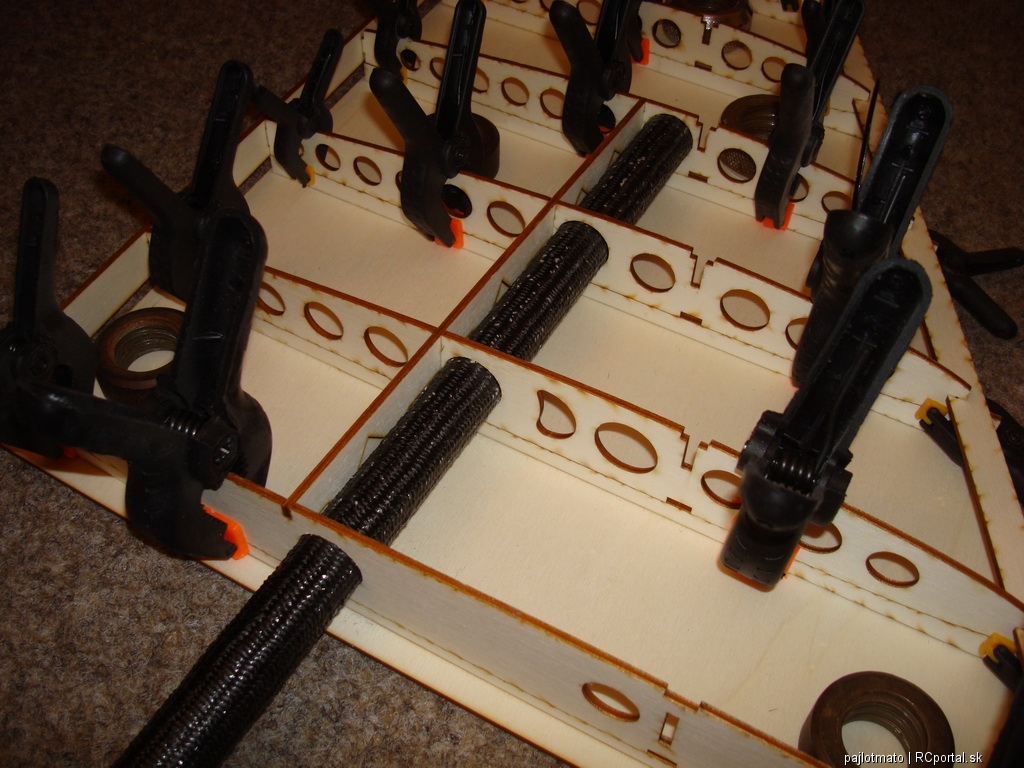

V tomto prípade keď že je to na tesno aj výhoda ,ak sa to bude lepiť cez rebrá zahustenkou má snahu sa sťahovať sú to síce mikrometre ale uhlík je pevnejší. Moja skúsenosť je že pri zmene teploty som mal problém rozobrať krídla ale jednoduchá pomôcka, šmirgel |
|
PupiDupi modelár Príspevkov: 440 Moje modely Poslať správu |
Pekny clanok. Dakujem. |
|
pajlotmato modelár Príspevkov: 1482 Moje modely Poslať správu |

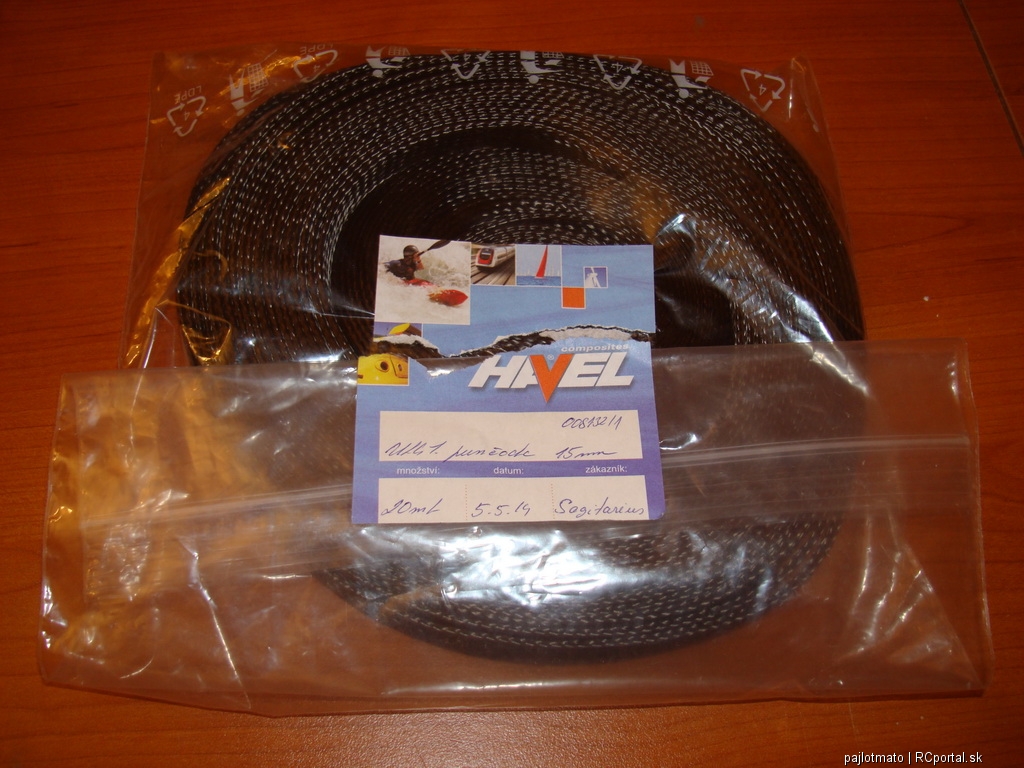

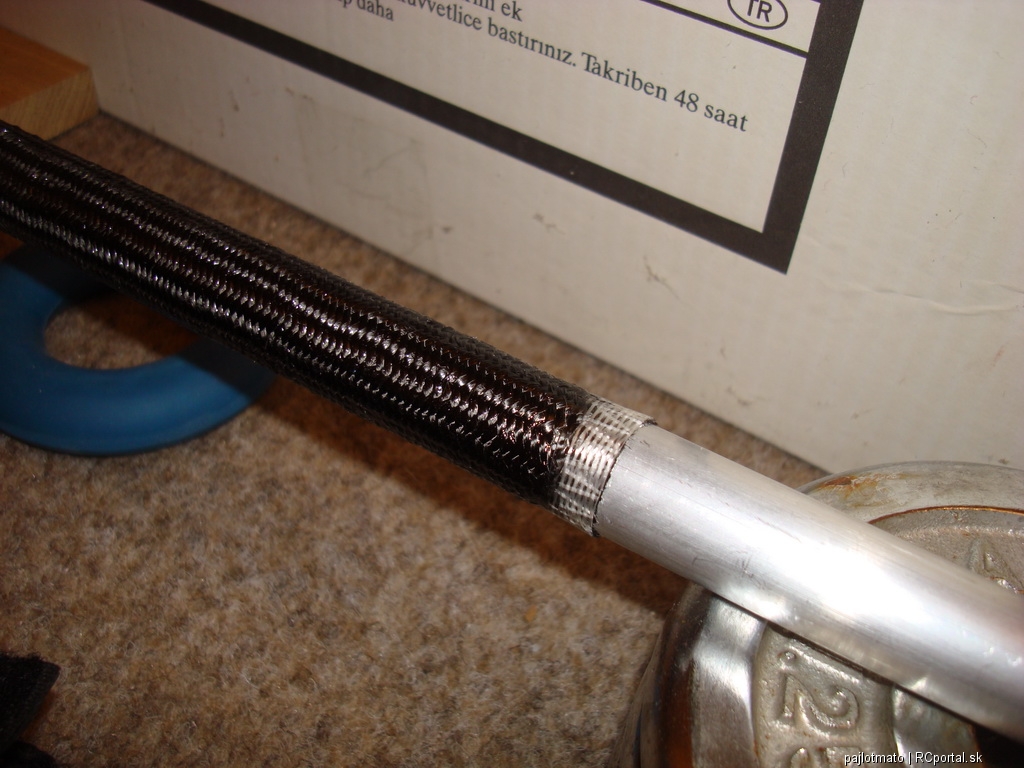

MACIL: Viem, že ich predáva aj topmodel.cz a možno aj ďalšie obchody ale keďže potrebujem vlastné priemery ktoré nemajú tak je lepšie si ich urobiť na mieru. Okrem toho mám hrubostenné trubky ktoré mi doniesol kamarát priamo z fabriky a tie čo predávajú predajne s tým puzdrom sú len tenkostenné. Myslím tie priemery čo som potreboval ja. lv: Ja som si tú uhlíkovú pančuchu požičal od kamaráta, keby mi dal obyčajnú bielu tak robím z toho ale toto sa mi zdá pevnejšie ako tie puzdrá čo som držal v ruke a boli robené z obyčajnej tkaniny. Dnes ráno som sťahoval ďalšiu várku a definitívne môžem potvrdíť, že stačí naliať vriacu vodu z konvice do upchatej trubky a za pár sekúnd ide puzdro zľahka dole. Stačí umyť trubku poriadne mydlom, prepláchnuť a pár krát prebehnúť aj puzdro zvnútra a je to hotové. |
|
macil modelár Príspevkov: 1093 Moje modely Poslať správu |
Aj ja som si chcel púzdro spraviť, vyšlo by ma to lacnejšie. Ale navíjať zo sklotextilu, ako som to robil kedysi, sa mi nechcelo, spohodlnel som, a pančušky som na Slovensku nezohnal. |
|
lv modelár Príspevkov: 2802 Moje modely Poslať správu |
Aha. Takže čo bolo to si natiahol... Inak púzdro nie je nosný prvok a môže byť kľudne "ako blato"... Ja robím púzdra z 2 vrstiev sklenenej tkaniny 110g/m2 |
|
pajlotmato modelár Príspevkov: 1482 Moje modely Poslať správu |

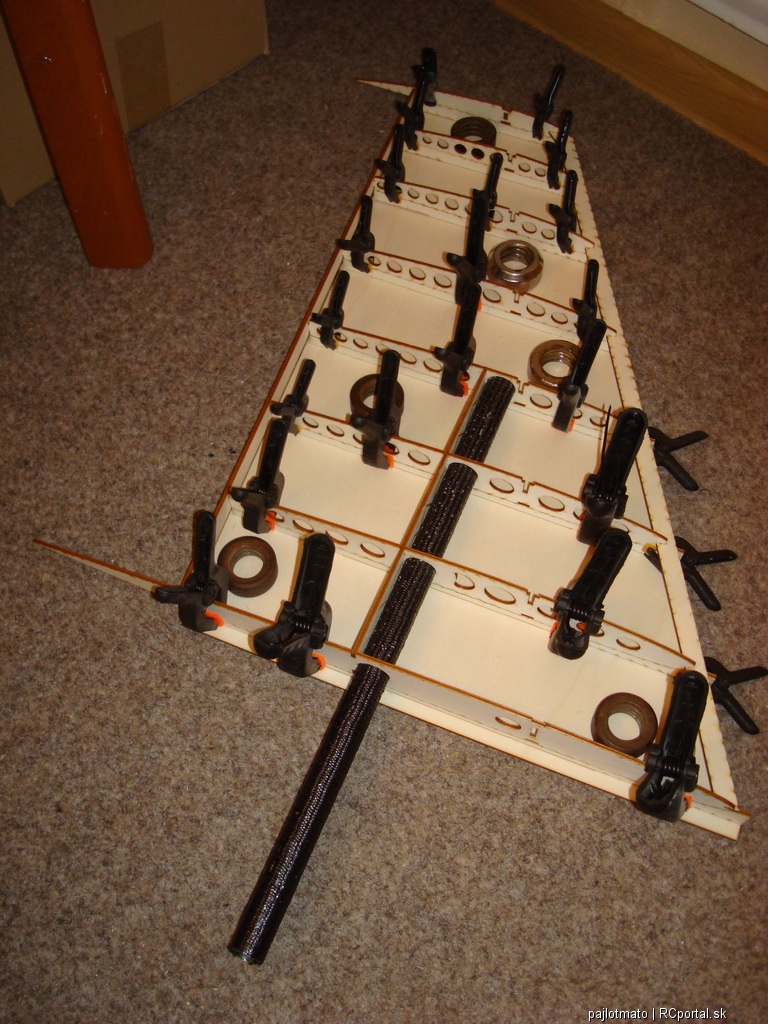

V podstate áno, keďže som za to nemusel platiť a vyšlo to z toho na prvý krát nemusel som hľadať inú alternatívu. Nie je to síce nosný prvok ale keďže tu to bude enormná záťaž, hlavne tá časť ktorá je len 10cm v trupe tak som aj rád, že je to z uhlíku a pevné puzdro. Musím ešte porozmýšľať ako to tam spevniť poriadne. No hold hornet, nejak sa s tým musím popasovať... |
|
didikk modelár Príspevkov: 175 Moje modely Poslať správu |
zdravim, keby niekto nahodou potreboval taku pancuchu, tak nieje problem, mozem zaobstarat, ja to pouzivam v elektre-elektronike na kable |
|
Joba modelár Príspevkov: 1405 Moje modely Poslať správu |
Zrejme nepoužívaš uhlíkové alebo sklenené a iné sa nehodia. |
|
flyabit modelár Príspevkov: 187 Moje modely Poslať správu |
Cim lepite tie vylaminovane puzdra do kridel? Epoxid 1200 je asi zla volba , ten na laminovane diely nechyta dobre. |
|
macil modelár Príspevkov: 1093 Moje modely Poslať správu |
Ak je materiál laminovaný epoxidovou živicou, čo je v dnešnej dobe v modelárčine takmer výhradne, tak s lepením epoxidmi nie je problém. Problém bol, hlavne v minulosti, s polyesterovými laminátmi, ktoré sa "potili". Tie bolo potrebné v mieste lepenia obrúsiť až takmer na sklotextil. |
|
PeePo modelár Príspevkov: 1037 Moje modely Poslať správu |
Správa zaslaná: 10. 1. 2020 o 10:59
| odkaz na príspevok
na akom modely to ideš lepiť? |
