Technické parametre
Výrobca: REVEL / ja Rozpätie: 0 mm Hmotnosť: 3000 g
Kategória: Lode - motorové Dĺžka: 1067 mm Materiál: Plast
Motor:
Popis

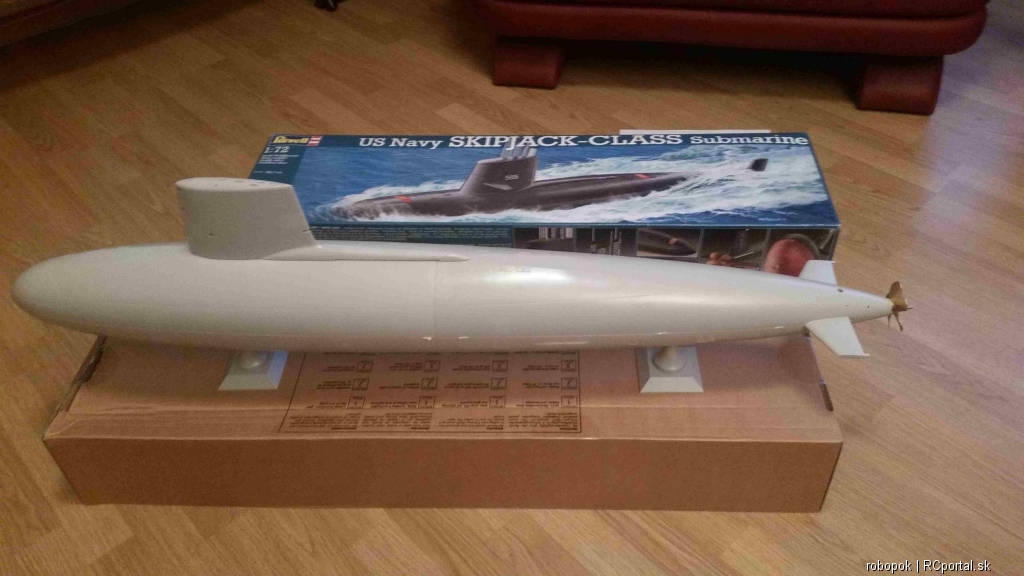

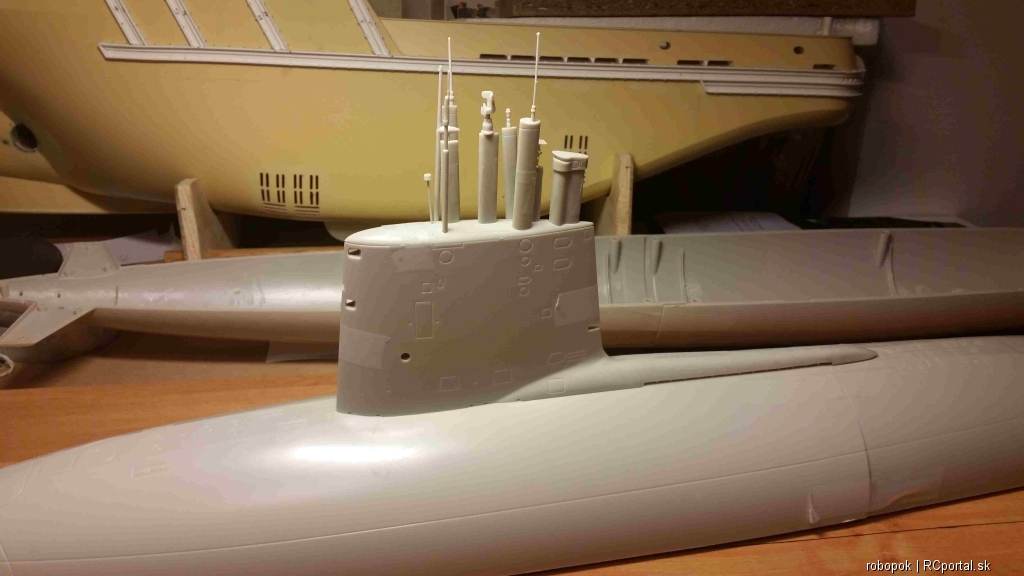

Prvá americká jadrová ponorka triedy SkipJack
USS SCAMP SSN-588.

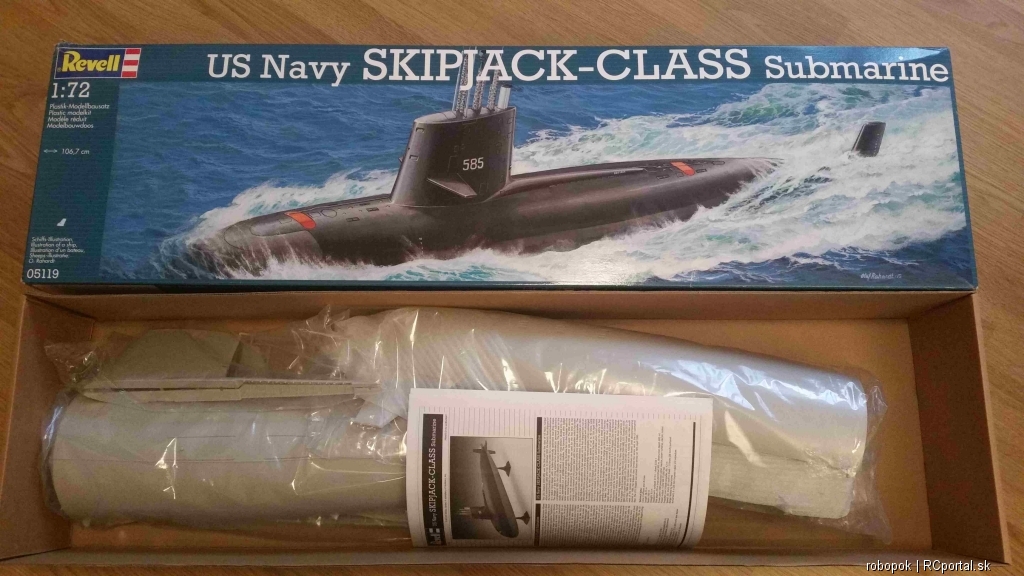

Ponorka je plastový kit od firmy REVEL v mierke 1:72. Vnútro je kompresorový systém ponárania.

ID Modelu: AM6069 | Zobrazenia: 6861 | Pridané: 7. 8. 2015 o 10:41 | Autor: robopok

1 2
Autor Správa
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 7. 8. 2015 o 10:55 | odkaz na príspevok
Nechal som sa inšpirovať modelom, ktorý stavia Peter Žák - TypeXXIII, tiež v mierke 1:35 a používa ten istý kompresorový systém ponárania.
Kit od firmy REVEL je pekne detailne vypracovaný a bol už veľa krát prerobený na RC model. Tak som sa to to pokusil aj ja.

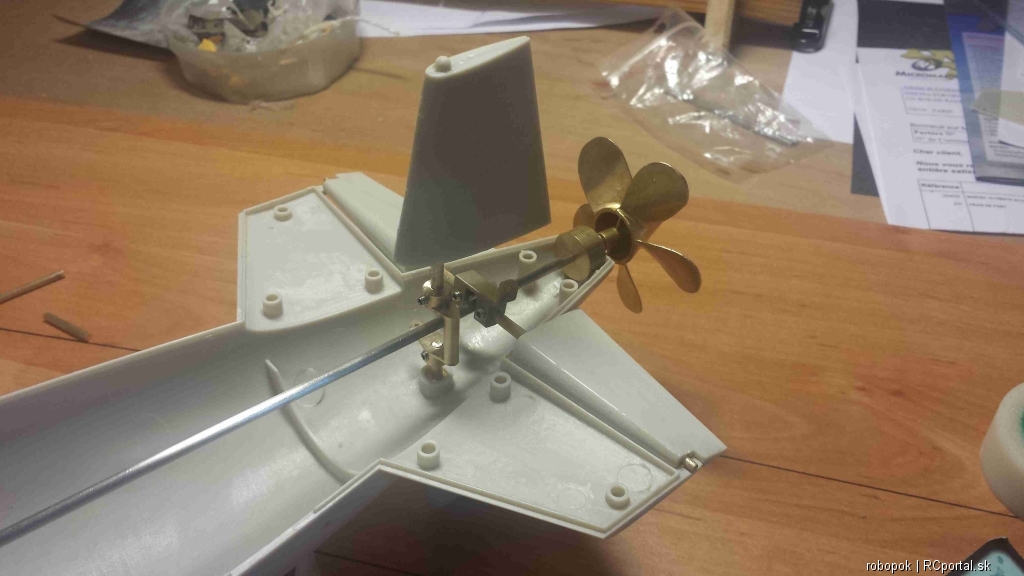

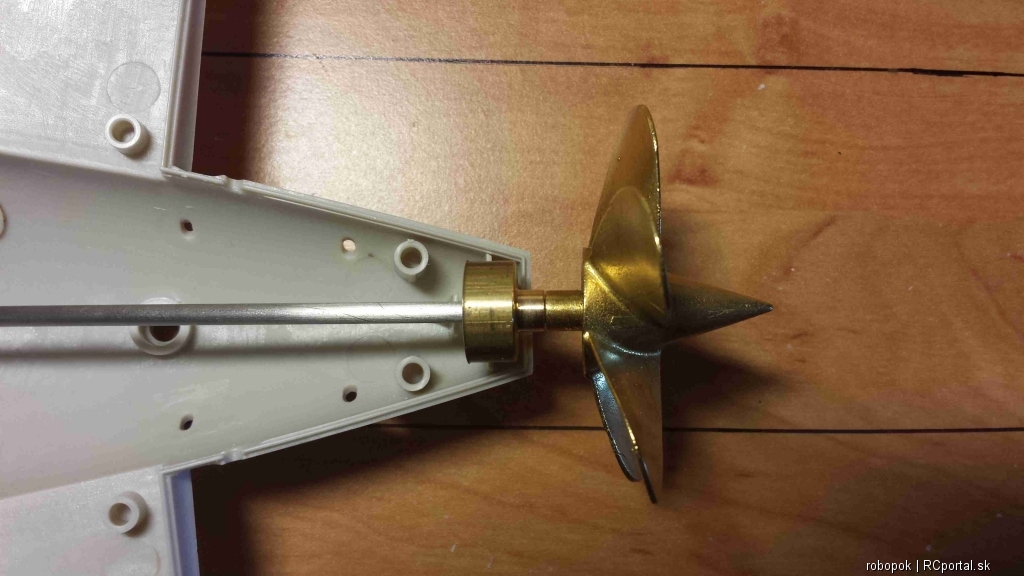

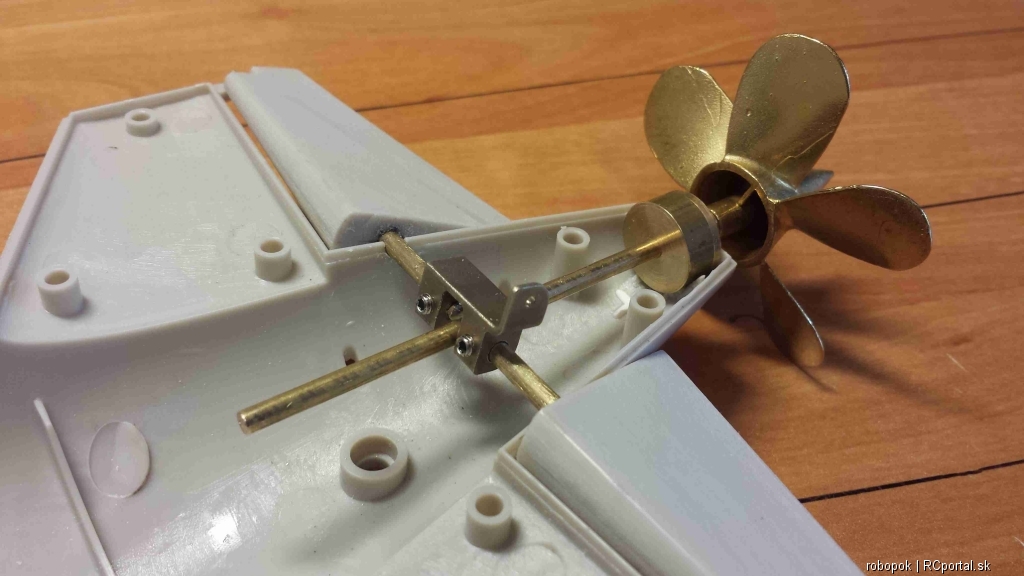

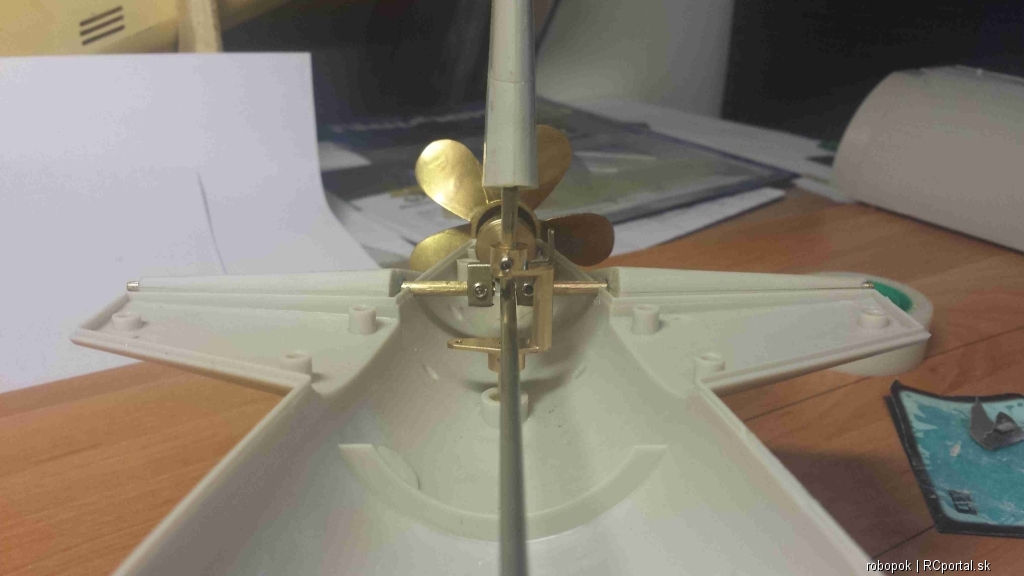

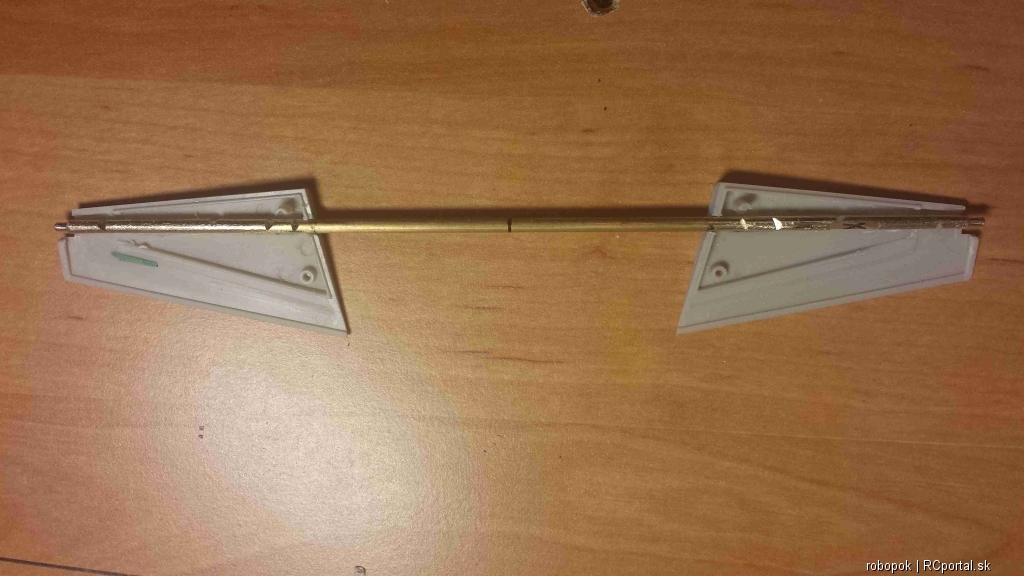

Začal som s prestavbou vertikálnych a horizontálnych kormidiel a pohonnej jednotky.

Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Správa zaslaná: 7. 8. 2015 o 11:10 | odkaz na príspevok
No KONECNE !!!
Bydlisko: Zalesie
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 7. 8. 2015 o 11:17 | odkaz na príspevok
Už sa patrilo, veď sezóna je už v plnom prúde.

Postupne budem pridávať ďaľšie fotky zo stavby.
Bydlisko: Bratislava
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 10. 8. 2015 o 11:44 | odkaz na príspevok

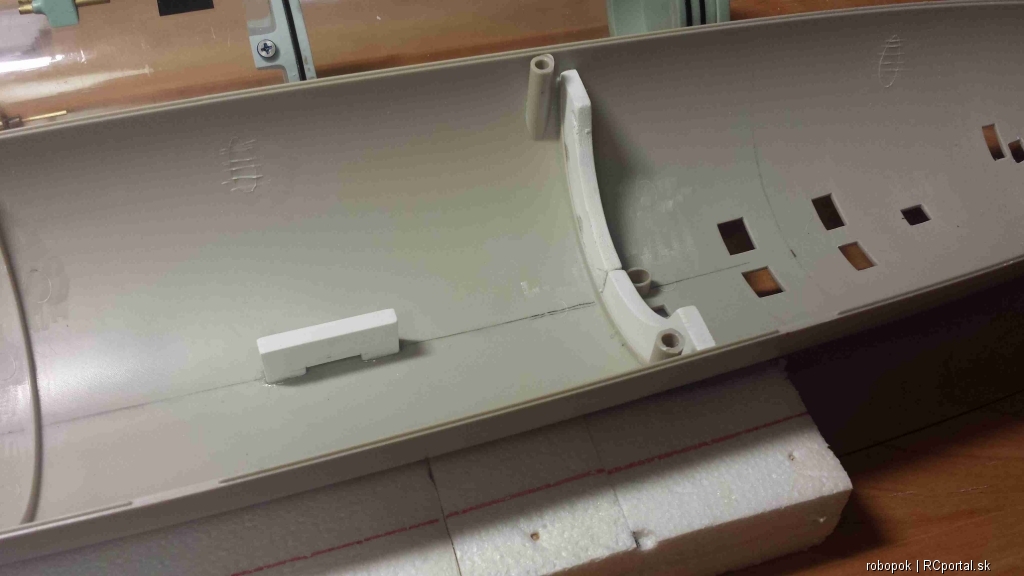

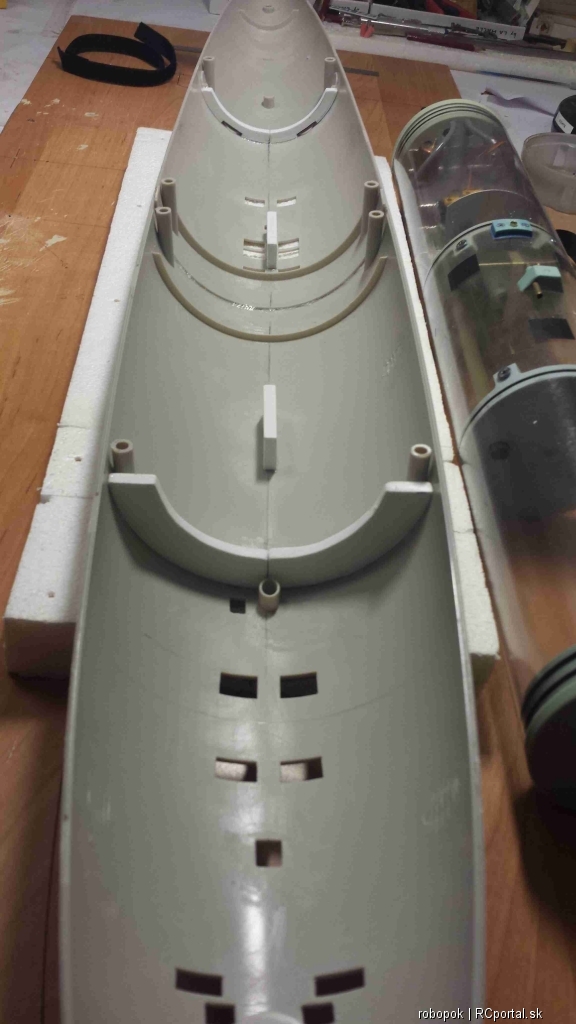

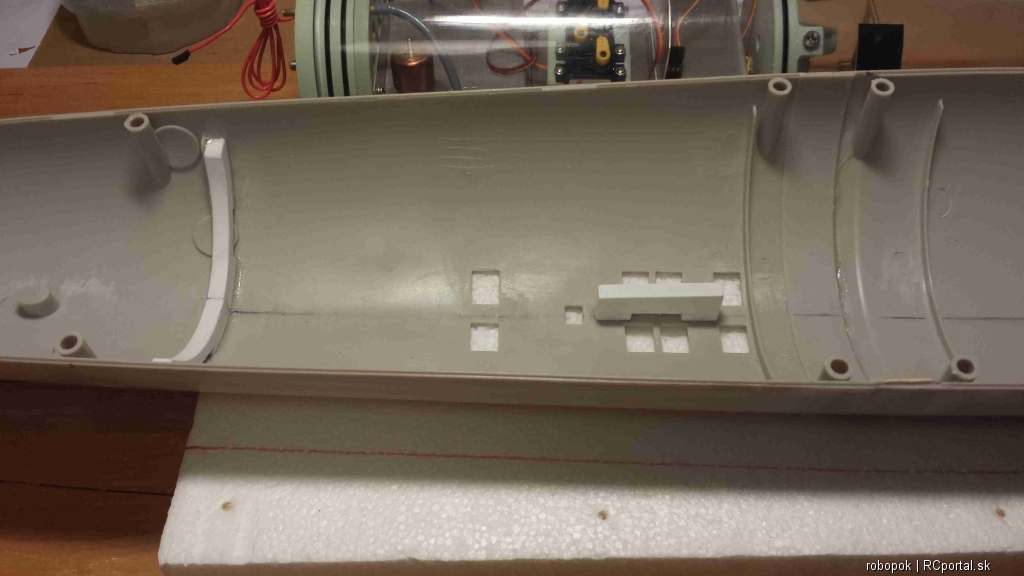

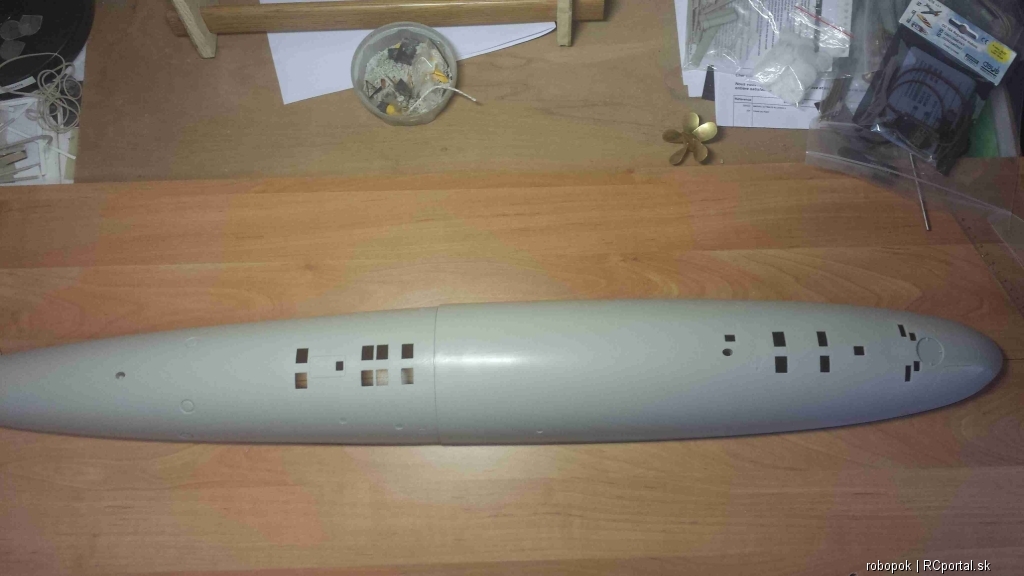

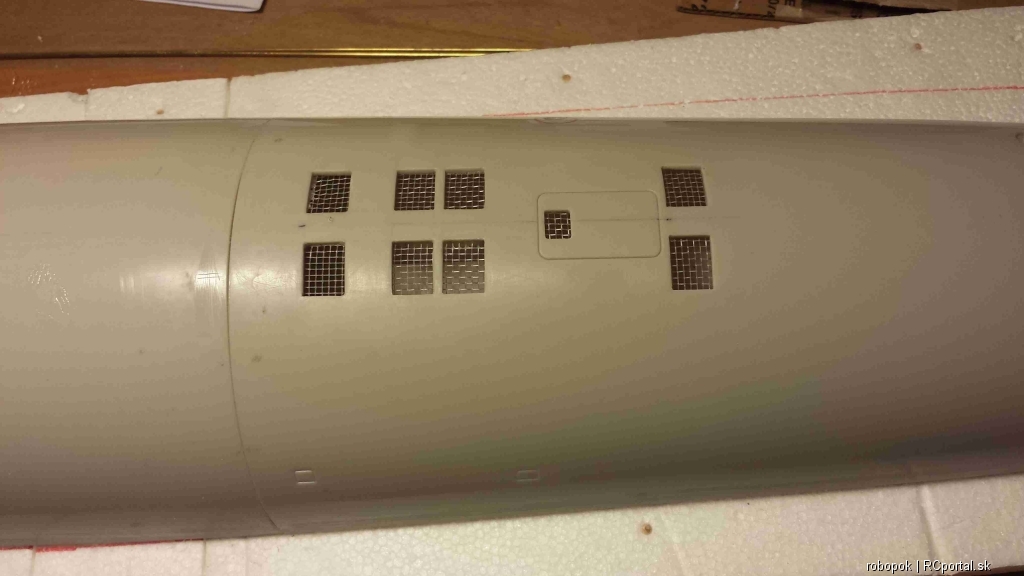

Vyrezal som všetky zaplavovacie otvory a urobil lôžka pre ponorný systém.


Bydlisko: Bratislava
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 16. 8. 2015 o 09:20 | odkaz na príspevok

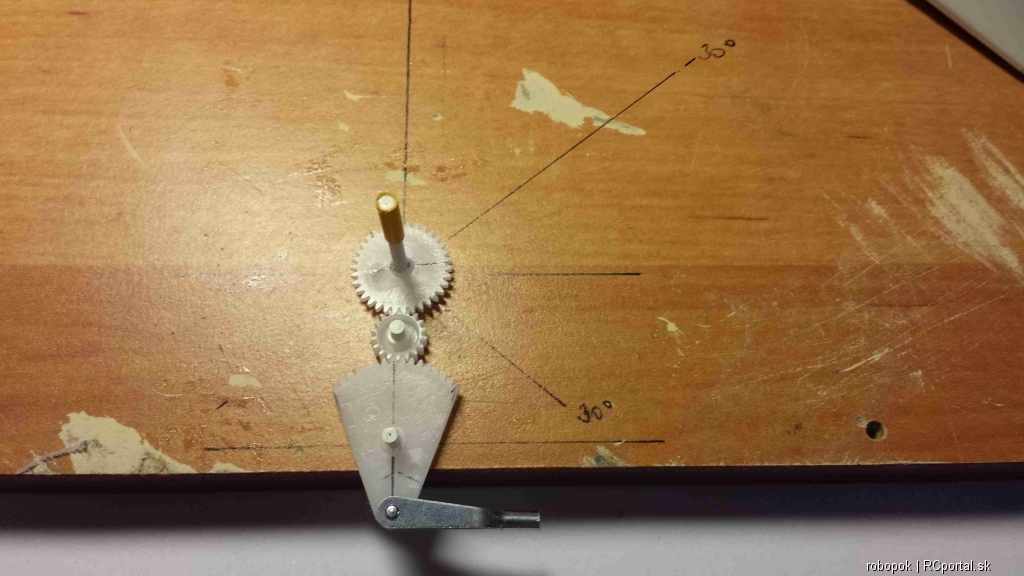

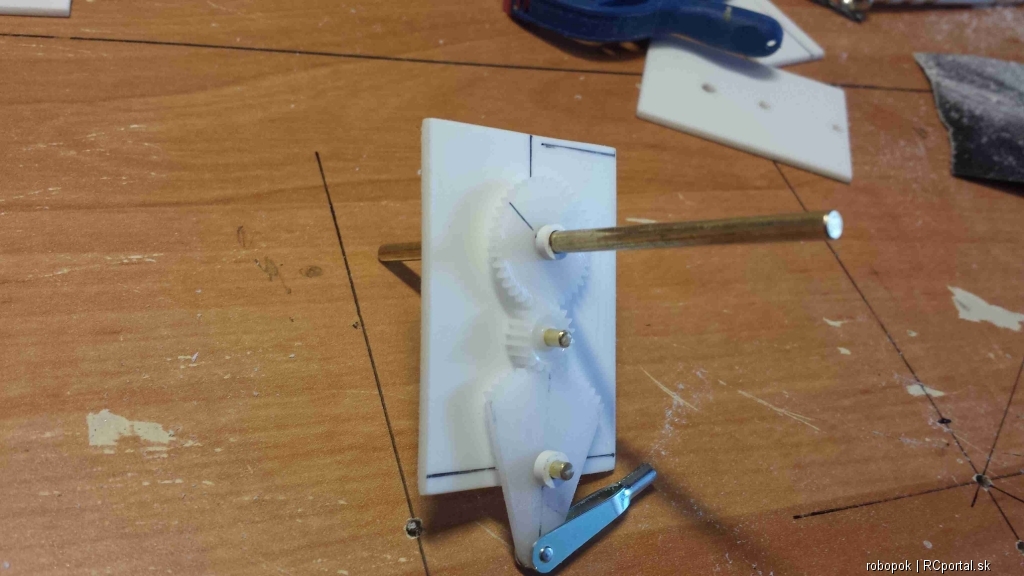

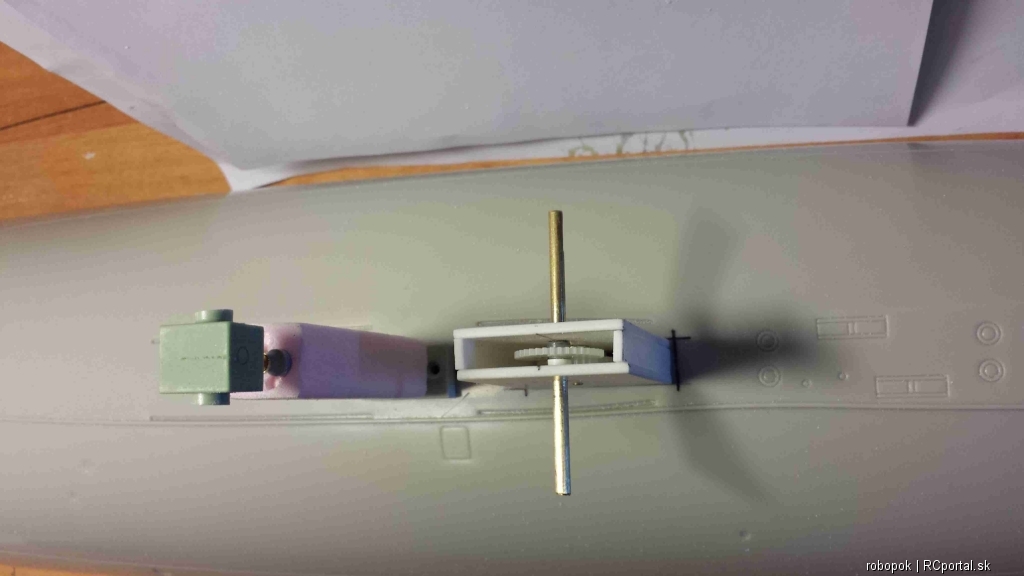

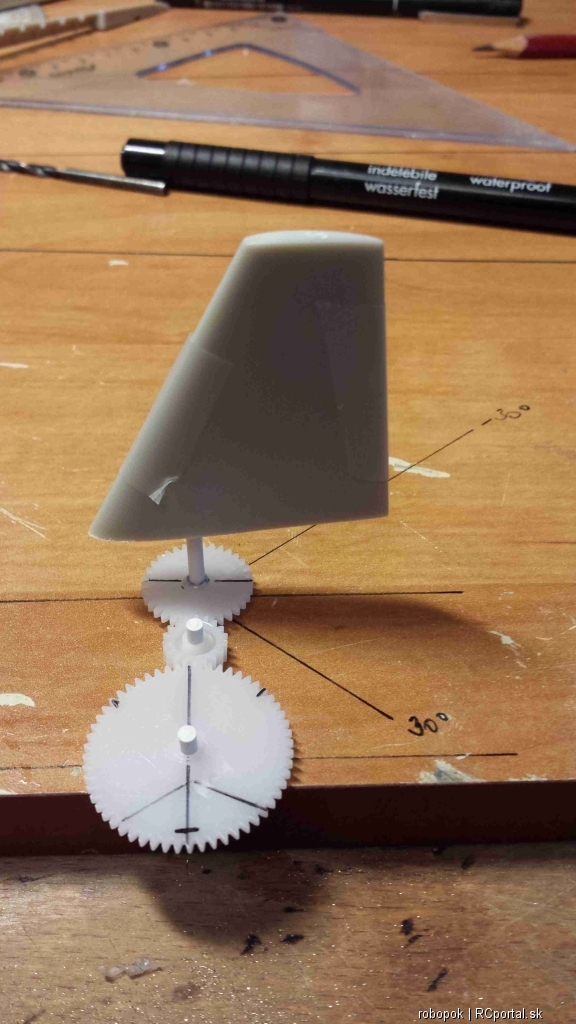

Musel som vymyslieť ako sfunkčním vežové kormidlá. Systémom pokusov som vytvoril ozubený prevod, ktorý vyhovoval náklonu kormidiel. Vyšlo to vcelku OK.



Že to vyšlo je vidieť na : https://www.youtube.com/watch?v=JkOf8dwo0Aw
Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Správa zaslaná: 16. 8. 2015 o 09:28 | odkaz na príspevok
Parada, aku ma volu schnorchel vo vezi?? Nema snahu sa prilis tocit?? Mozno by to chcelo dve rovnobezne tycky, po ktorých by sa posuval, aby nemal moznost sa tocit
Bydlisko: Zalesie
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 16. 8. 2015 o 11:53 | odkaz na príspevok
Tiež som si myslel, že schnorchel bude treba upraviť, aby sa pohyblivá časť neotáčala. Veža na ponorke je dosť úzka a keď som dal schnorchel do veže bola tam medzera medzi stenou veže a schorchlom cca 1-1,5mm, takže vôla tak akurát. Aj keď sa pohyblivá časť pootočila, vždy spoľahlivo schnorchel zatvorila. Testoval som to vo všetkých možných polohách .
Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Správa zaslaná: 16. 8. 2015 o 12:55 | odkaz na príspevok
Tak to je OK, ja som myslel, ze keby sa plavak pootocil, aby gumena cast vzdy dosadla na trubku.
Bydlisko: Zalesie
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 3. 9. 2015 o 18:32 | odkaz na príspevok

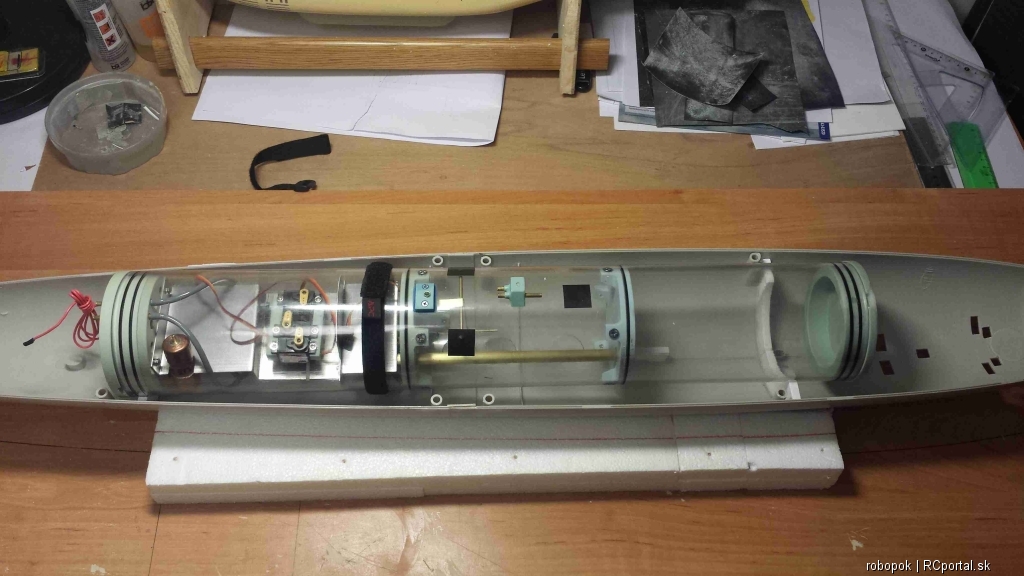

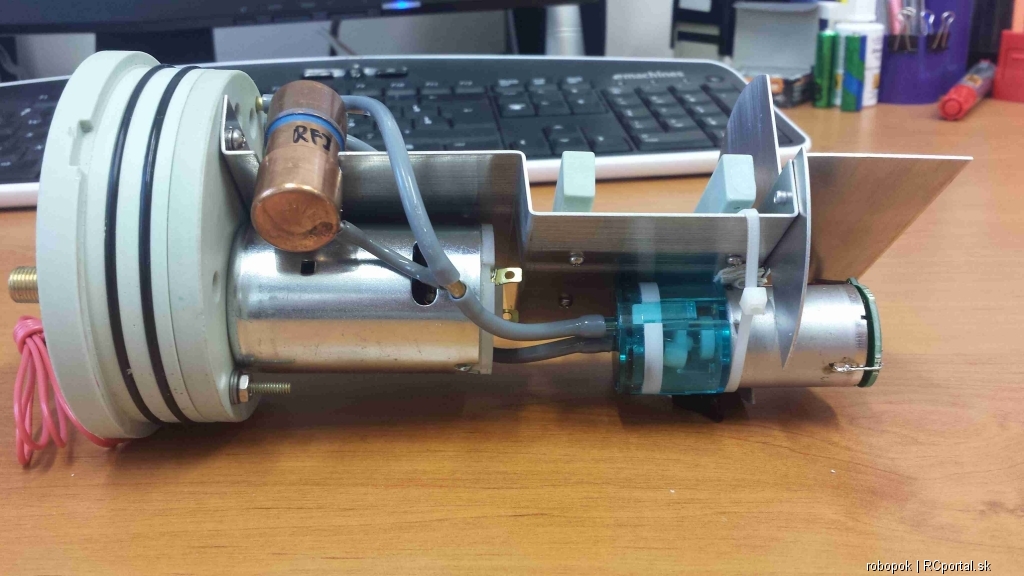

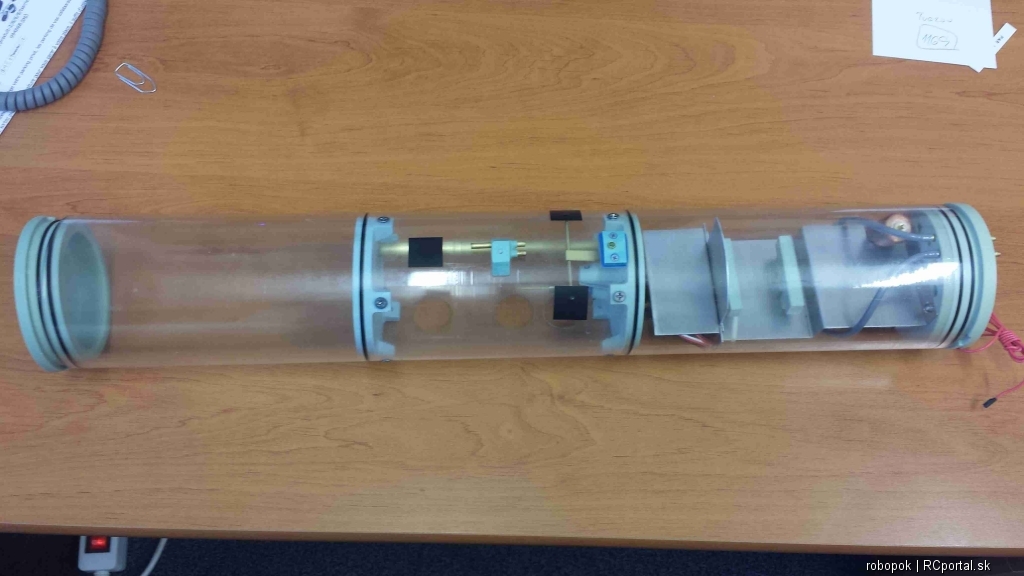

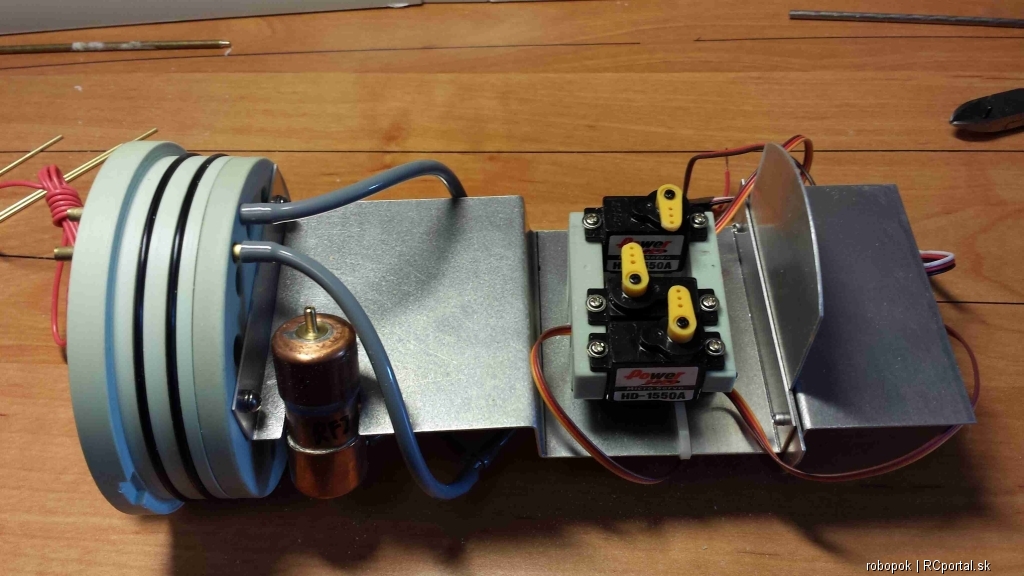

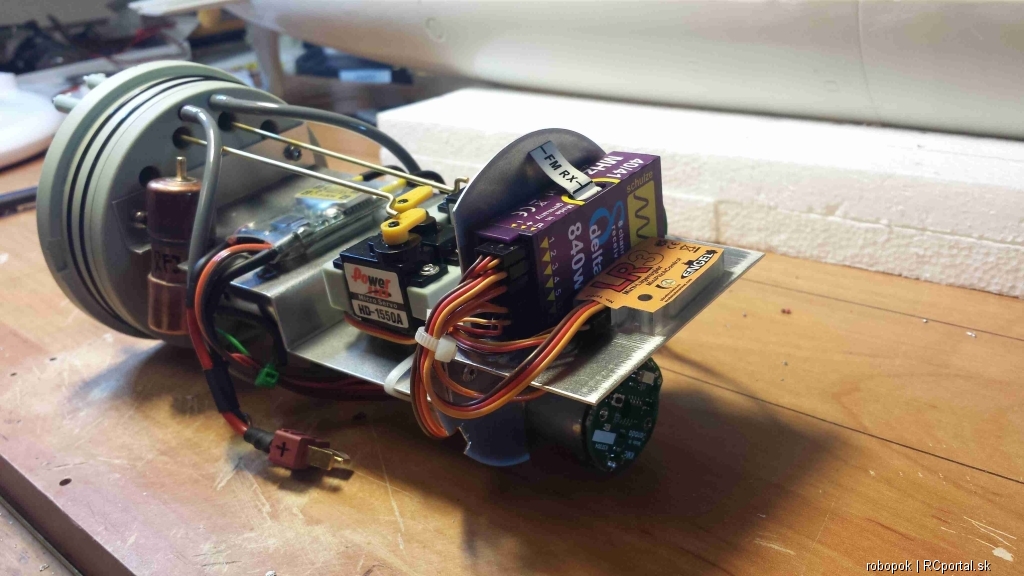

Po dovolenkovej prestávke som začal osádzať elektronikou vodotesný valec systému kompresorového ponárania.

Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Správa zaslaná: 3. 9. 2015 o 21:33 | odkaz na príspevok
Prechodky tiahiel treba pravidelne mazat, silikonova vazelina je idealna.
Bydlisko: Zalesie
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 4. 9. 2015 o 14:41 | odkaz na príspevok
Už ju mám nachystanú. Veď kto maže ten ide.
Bydlisko: Bratislava
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 19. 9. 2015 o 15:25 | odkaz na príspevok

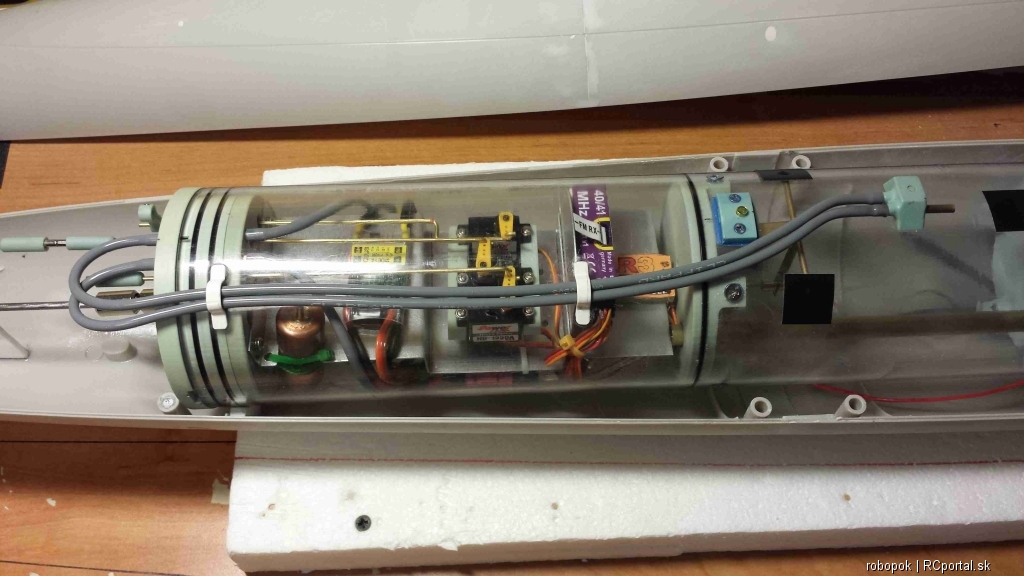

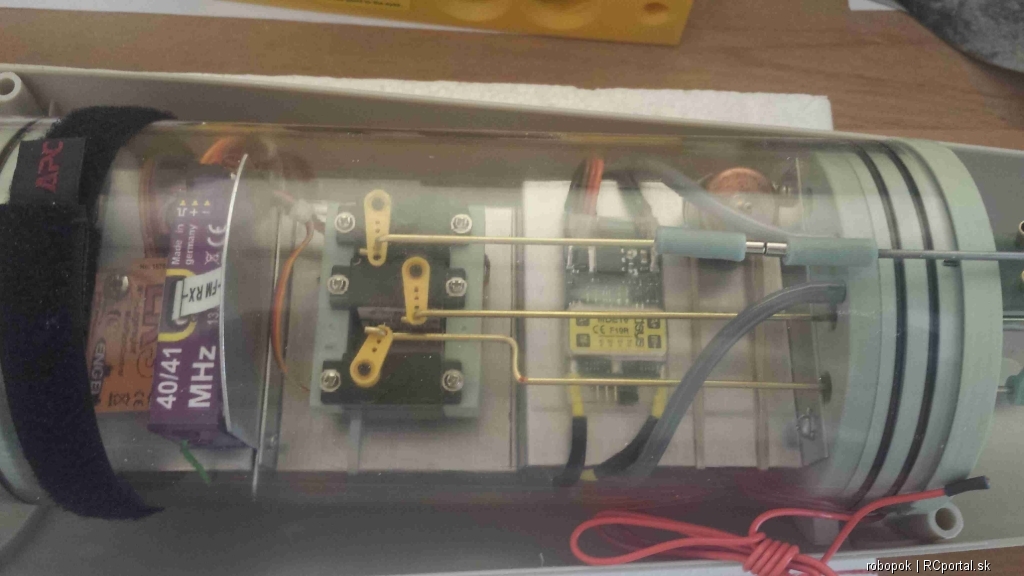

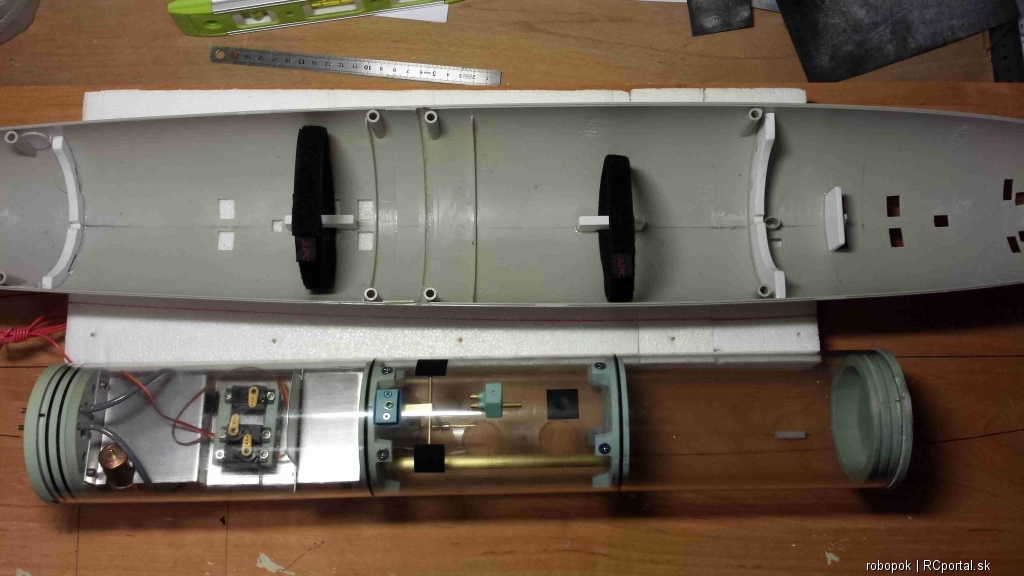

Valec osadený do ponorky.

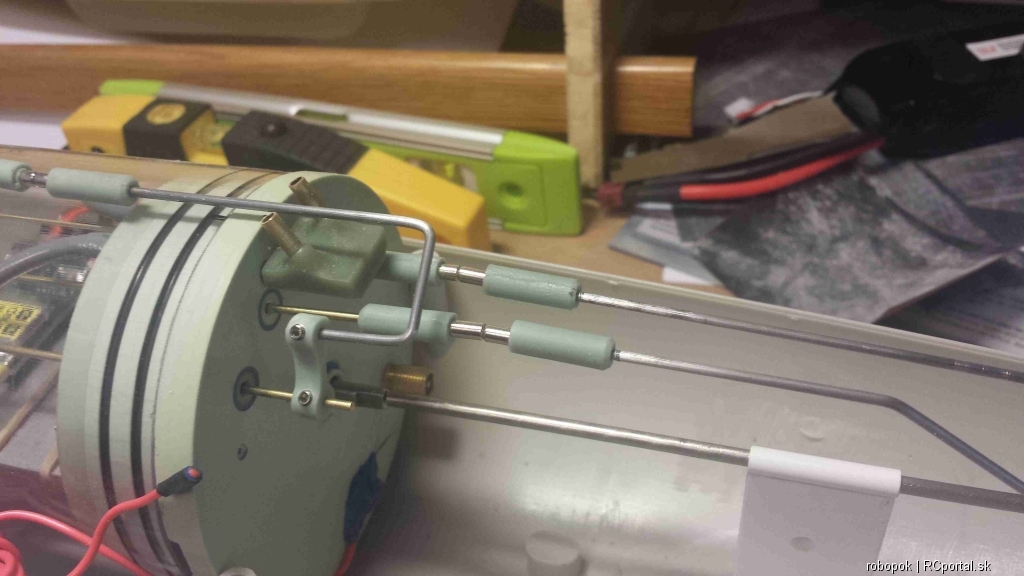

Nainštalované tiahla na magnetických spojkách.

Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Správa zaslaná: 19. 9. 2015 o 21:20 | odkaz na príspevok
Prave som sa vratil s prijemneho pojazdenia v Neulengbachu, kde zas a opat boli Taliani so Skipjackom, tak som obdivoval jazdenie tejto lode. Skratka krasa. Talian tam mal piestovy ponorny system, dobre fungujuci, ale aj tak si myslim, ze "nas" kompresorovy system je jednoduchsi a lepsi.
Bydlisko: Zalesie
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Správa zaslaná: 1. 10. 2015 o 13:16 | odkaz na príspevok

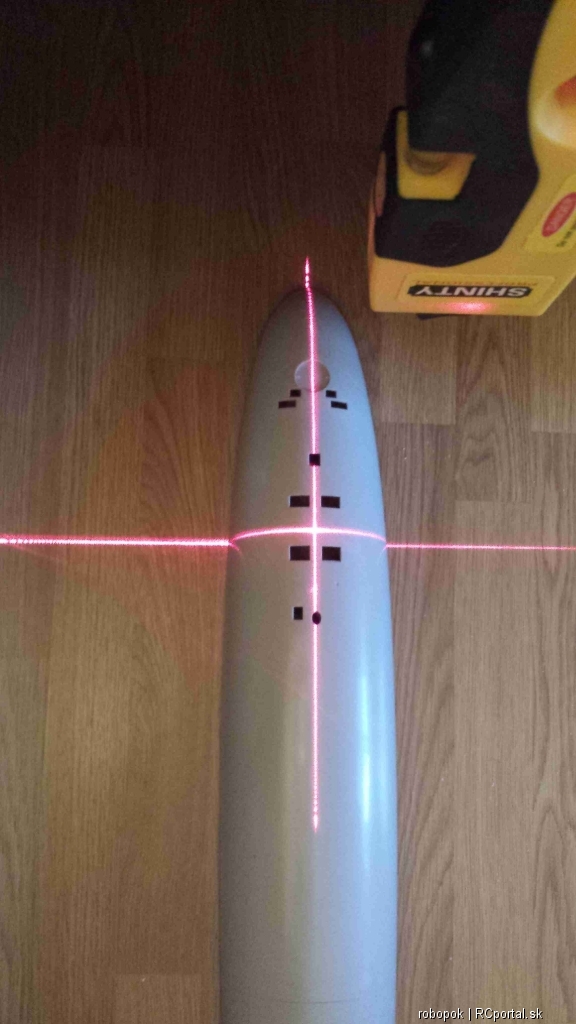

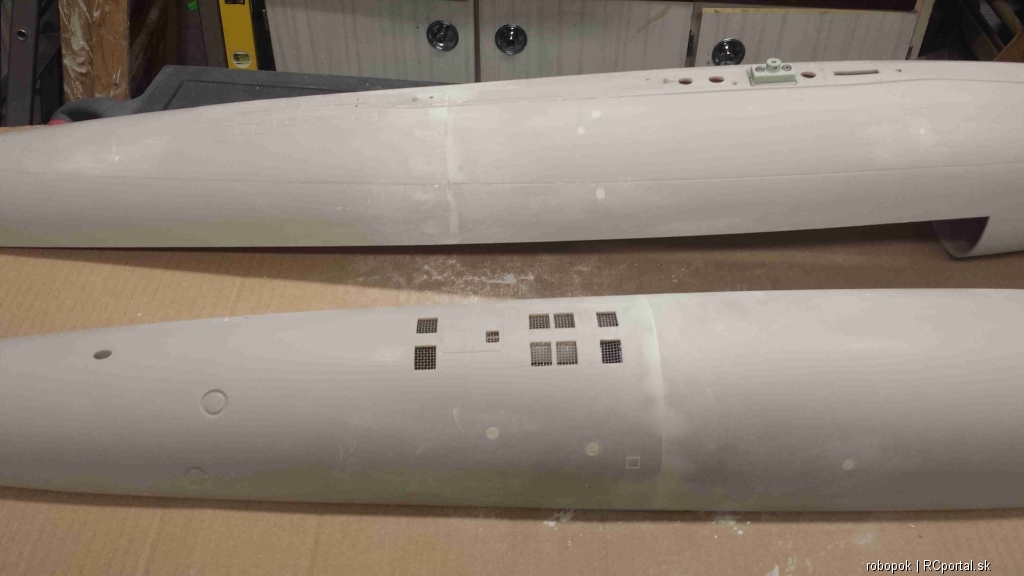

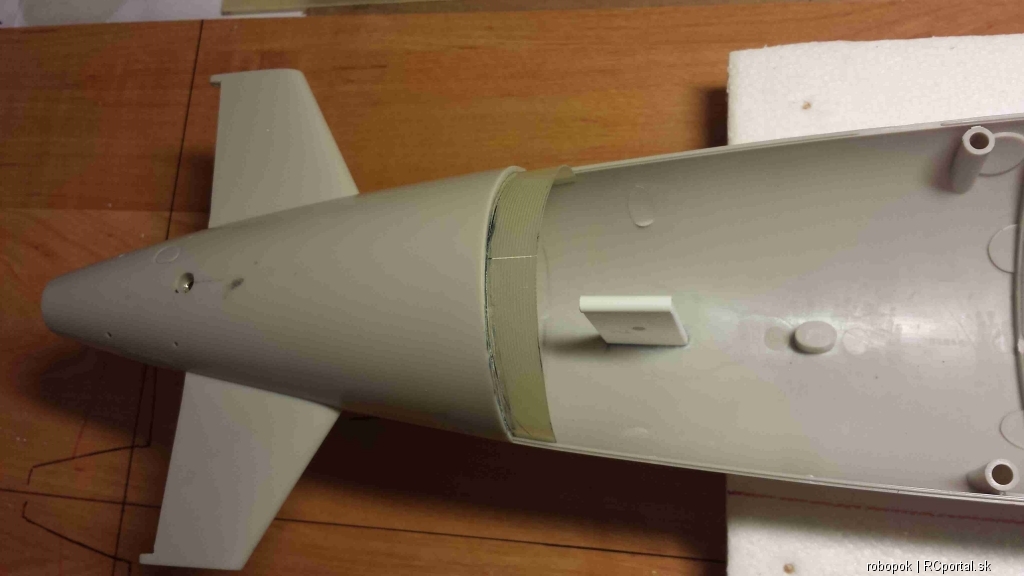

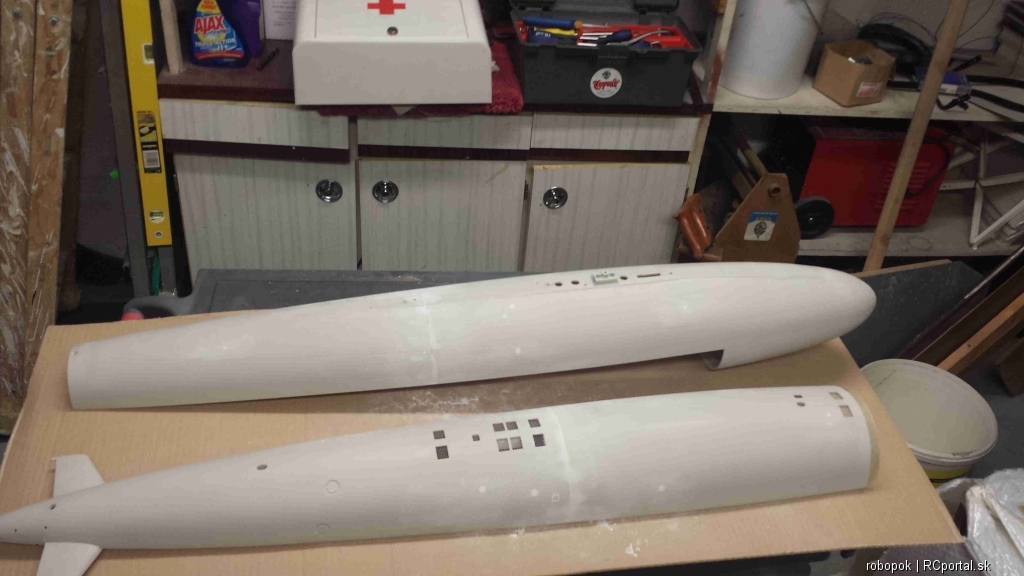

Začal som s úpravami trupu ponorky a s prípravou na striekanie.

Bydlisko: Bratislava
Waldas
modelár

Príspevkov: 681

Moje modely
Poslať správu
Správa zaslaná: 1. 10. 2015 o 13:27 | odkaz na príspevok
Ako funguje system zaplavovania v zaplavovacej komore? A hlave to opatovne vyplavanie na hladinu?
Dik.
V.
Bydlisko: Trnava ( 42 rokov )
