Technické parametre
| Výrobca: | Custom Jets | Rozpätie: | 1300 mm | Hmotnosť: | 4500 g |
| Kategória: | Lietadla - turbíny, EDF | Dĺžka: | 1600 mm | Materiál: | kompozit |
| Motor: | 90mm edf 8-10 s Het |
Popis
Ahoj, celkem neplánovaně začala stavba malého sport jetu na 90mm edf. Délka je 1600mm, rozpětí 1300mm. Byla to invence po návštěvě Itálie, tak proto to jméno
. Bude to celokompozit, vnitřní struktura přepážek bude ve stejném duchu jak delfín, kterého upravujeme. Model je komplet nově vymodelován ve 3D a následně je vyfrézováno kopyto z xps. Tvar nijak zvlášť nevybočuje z ověřené koncepce sport jetů, hlavní změny jsou okolo střední části trupu. V návrhu je počítáno i s "pravidlem ploch" tedy co design tohoto typu pohledově ještě snese. Podvozky dostane naše, které jsou i pro Delfína. Vlečená ramena jsou prostě nejlepší.. Jak bude příprava postupovat, budu dodávat fotky. Máme před sebou to nejhorší - laminování, tmelení, broušení, leštění do forem... chjo.. nedá se to přeskočit..
. Bude to celokompozit, vnitřní struktura přepážek bude ve stejném duchu jak delfín, kterého upravujeme. Model je komplet nově vymodelován ve 3D a následně je vyfrézováno kopyto z xps. Tvar nijak zvlášť nevybočuje z ověřené koncepce sport jetů, hlavní změny jsou okolo střední části trupu. V návrhu je počítáno i s "pravidlem ploch" tedy co design tohoto typu pohledově ještě snese. Podvozky dostane naše, které jsou i pro Delfína. Vlečená ramena jsou prostě nejlepší.. Jak bude příprava postupovat, budu dodávat fotky. Máme před sebou to nejhorší - laminování, tmelení, broušení, leštění do forem... chjo.. nedá se to přeskočit..ID Modelu: AM4649 | Zobrazenia: 7287 | Pridané: 18. 8. 2014 o 14:27 | Autor: pekos

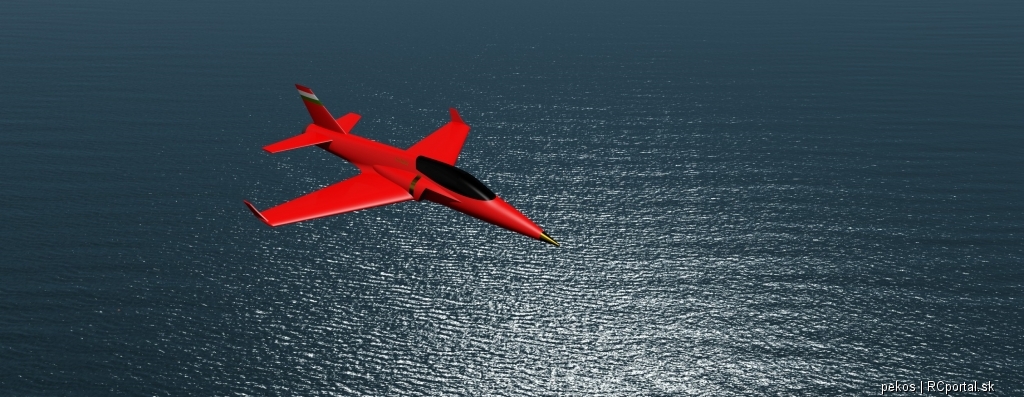

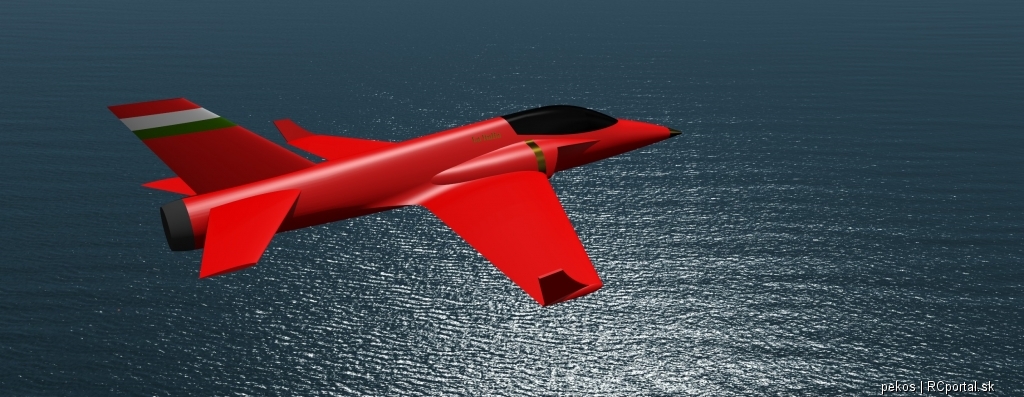

3d…
3d…
3d…

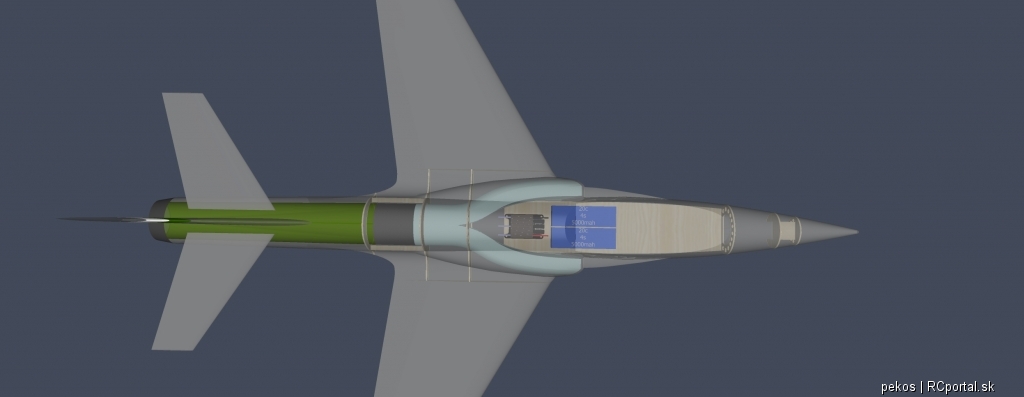

návrh vnitřního…

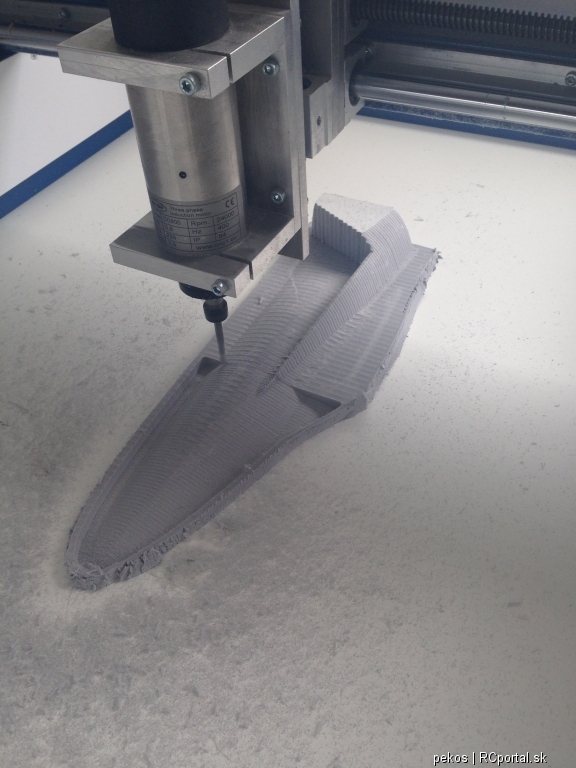

frézování po…
návrh umístění…
dofrézováno

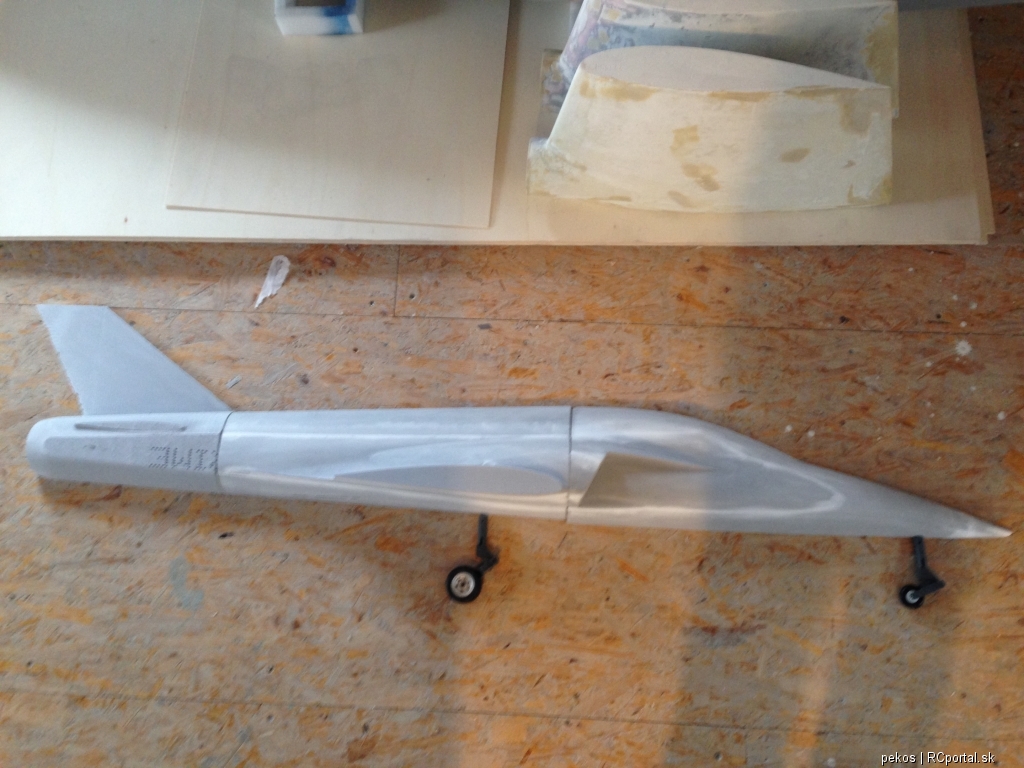

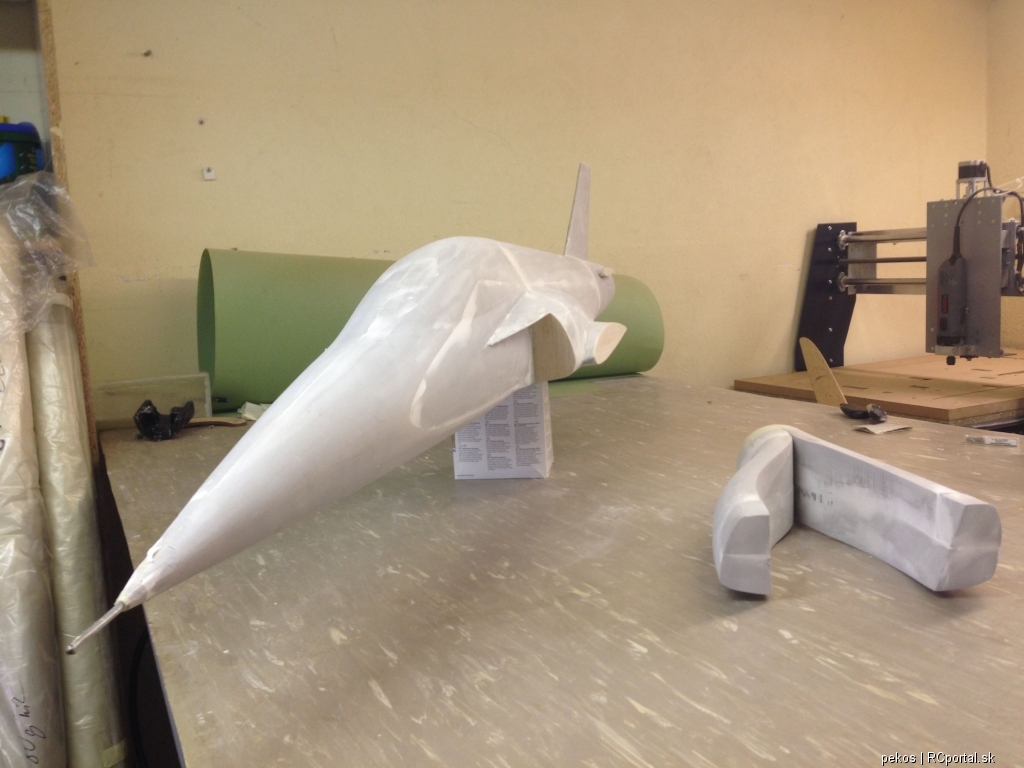

slepeno a přetmeleno…
příprava na…
| Autor | Správa | |
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |

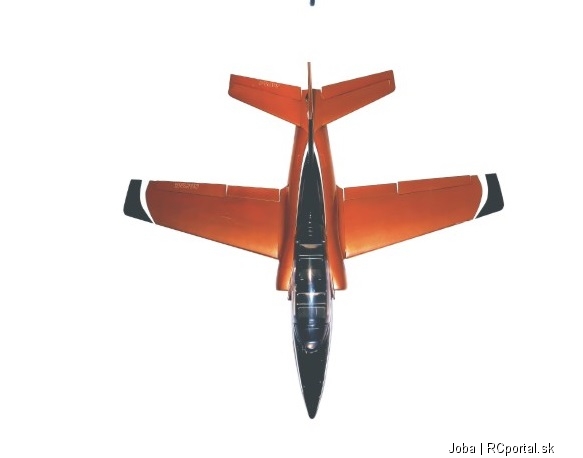

Celý Viper Jet Nebolo lepšie spustiť krídla nižšie a vyhnúť sa deleným alebo to vyzerá len na fotke ? Myslím že táto trieda 90 chýba v lepšej kvalite na našom trhu  |
|
|
tony262 modelár
Príspevkov: 907 Moje modely Poslať správu |
...pekná prácička... plec hore..  |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

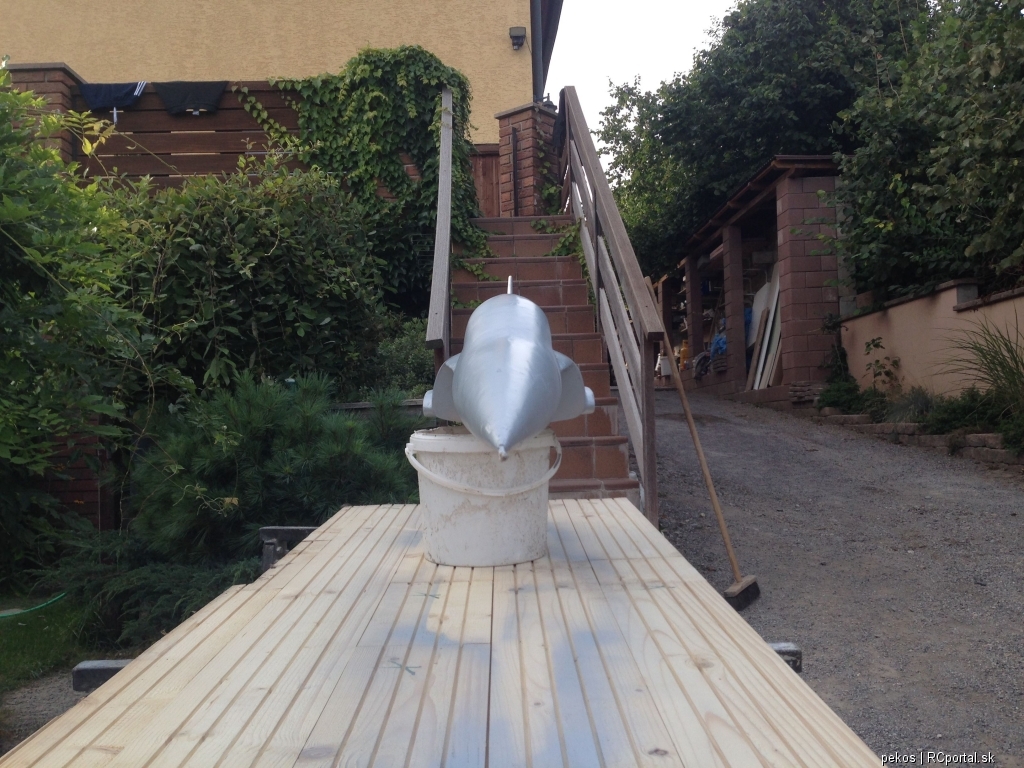

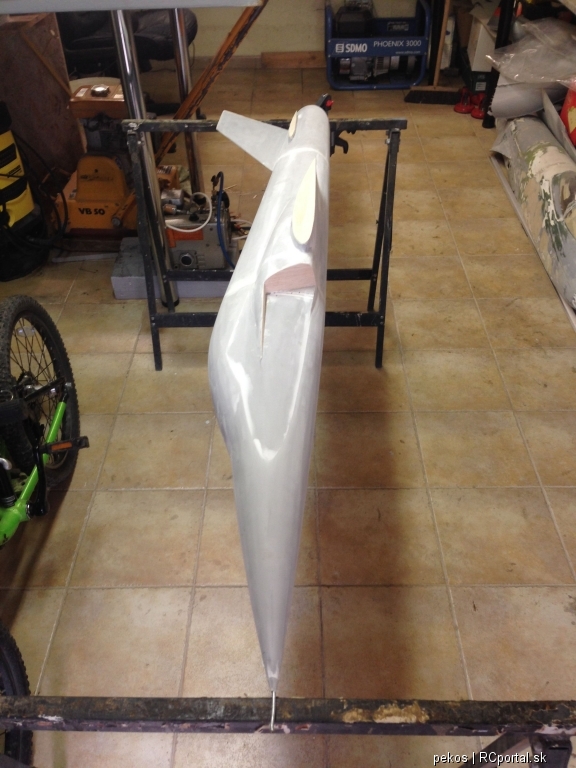

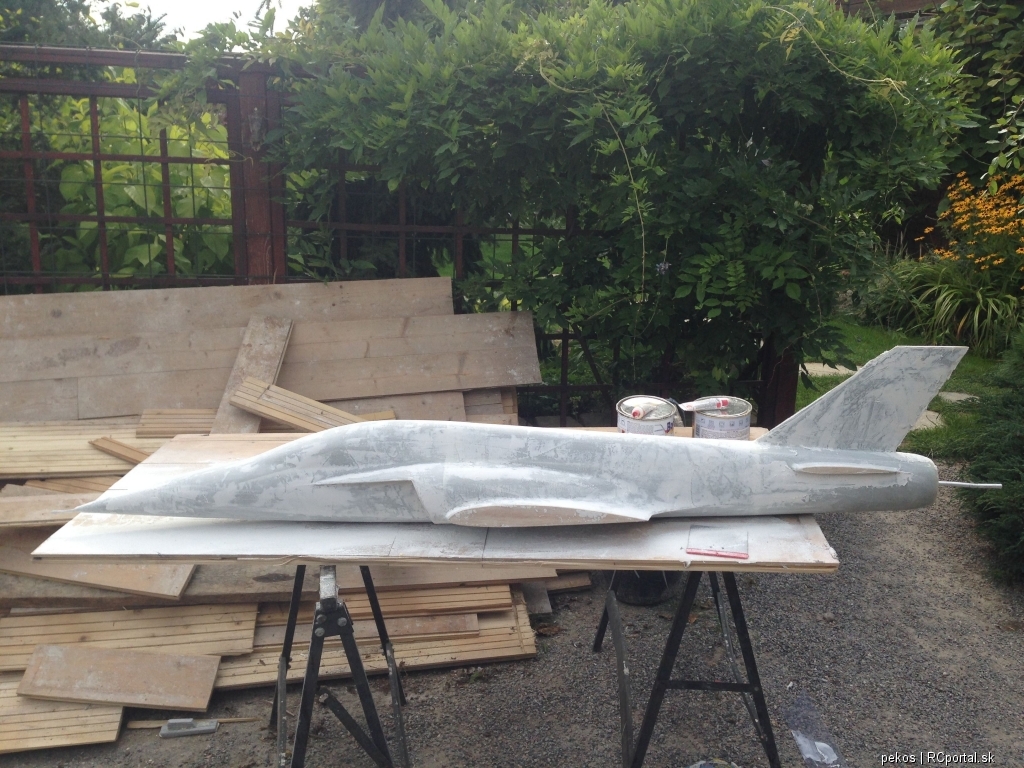

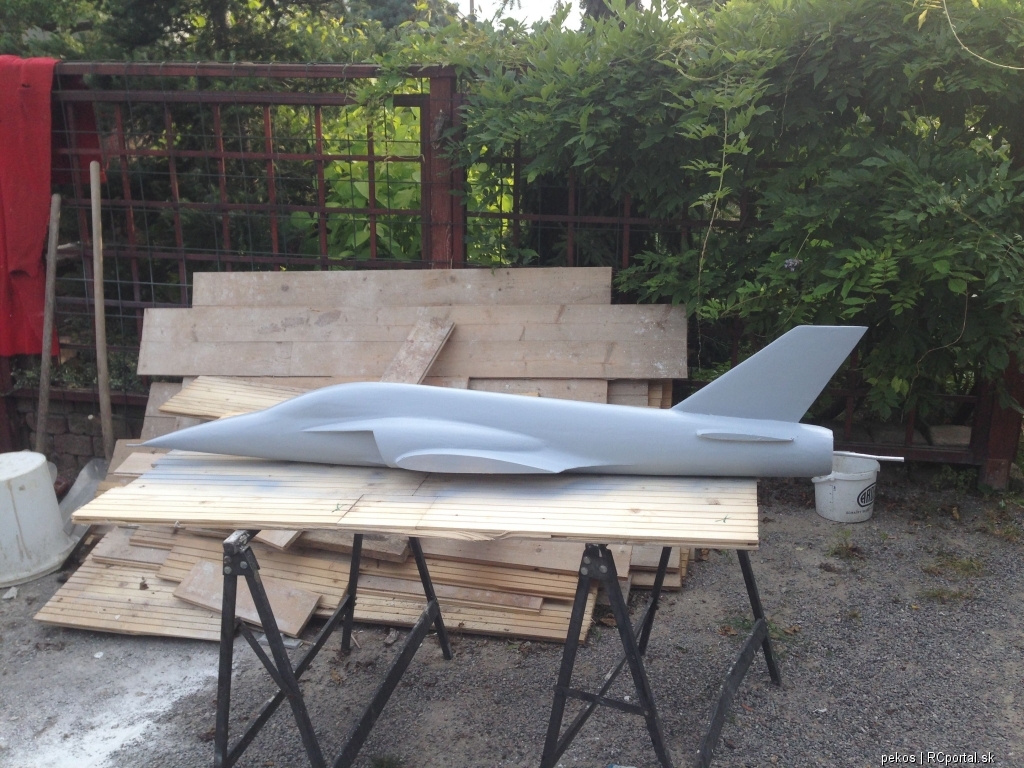

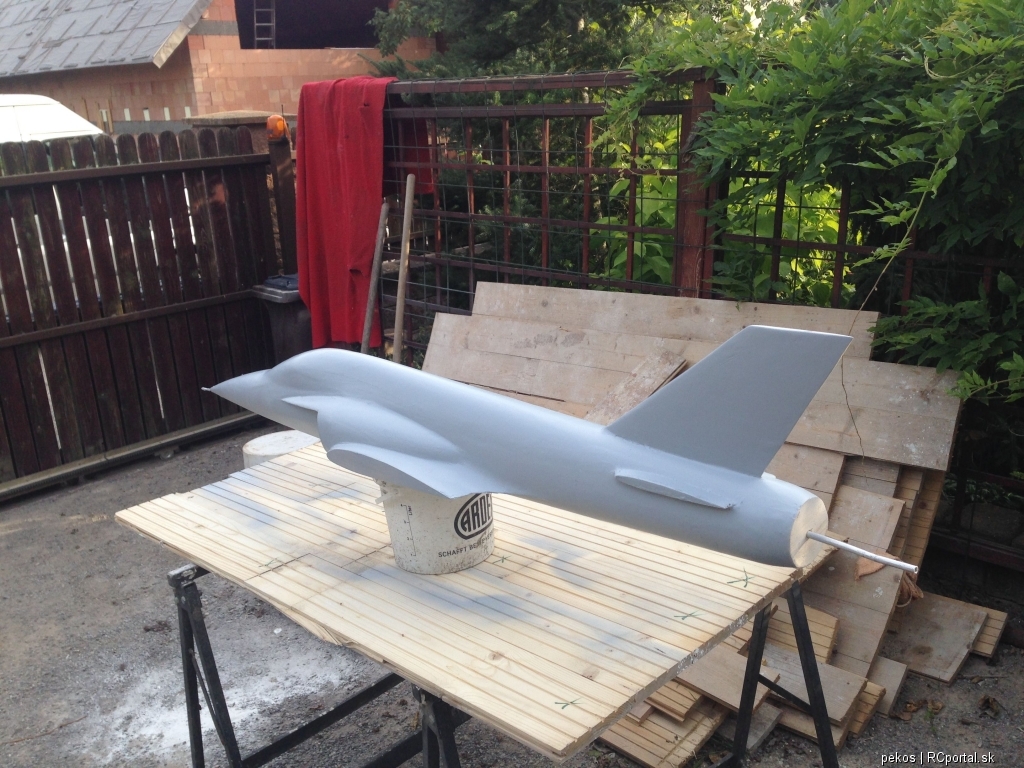

není jako Viper Jet.. Ty vinglety jsou zatím sporné, Peter jejich přínos na tomto modelu odborně vyvrátil.. No nic. Takže kopyto je polaminované 3 mi vrstvami, vytmelené, broušené a v plniči. Zatím je to první vrstva, takže jsme stále na začátku... Naštěstí má Michal (kolega) pochopení pro tyhle moje výstřelky a neúnavně brousí a tmelí.. foto ze dneška:     |
|
|
pf1960 modelár
Príspevkov: 727 Moje modely Poslať správu |
Ďaľšia krásna vec, ale pri toľkých typoch mi chýba moja najväčšia láska - Panavia Tornado. Dôjde aj na ňu? |
|
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |
To ako vyzerá trup nie je podstatné ale krídla výškovka Ide Vám to od ruky držím palce  |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |
ono se tam ani nic moc vymyslet nedá, pokud se člověk nechce pouštět do nějakých experimentů. |
|
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |
Krídla budú delené ? |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |
ano, budou na planžetách. Ale s tím rozpětím to nebude nutné pořád rozebírat. Je to takovej oštěp...  |
|
|
andrejlednicky modelár
Príspevkov: 216 Moje modely Poslať správu |
Je to paráda len tak ďalej. Škoda že to nie je troška väčšie, na 90EDF je toho na trhu už celkom dosť, chýba kategória od 110EDF na váhu do 7kg. ? |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |
Původně je navržená verze pro 120 edf. Ale rozhodl jsem se si vyzkoušet koncept na menším modelu. Pokud bude fungovat a bude esteticky uspokojující (což je pro mě hrozně důležitý ) Tak se vrhneme na větší měřítko. Protože větší je jak známo lepší... To Peter: jojo už jsem se s tím trochu zabýval, ale sešlo z toho.   |
|
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |
Je to rovnako ako na HABU čo môžem povedať že je to onania pri skladaní |
|
|
Stevo modelár
Príspevkov: 87 Moje modely Poslať správu |
Nebolo by lepsie urobit kopyto z MDF-ky? Odpada laminovanie a tmelenie kopyta. Pytam sa, lebo sa rozhodujem medzi EPS a MDF na 2m model. |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

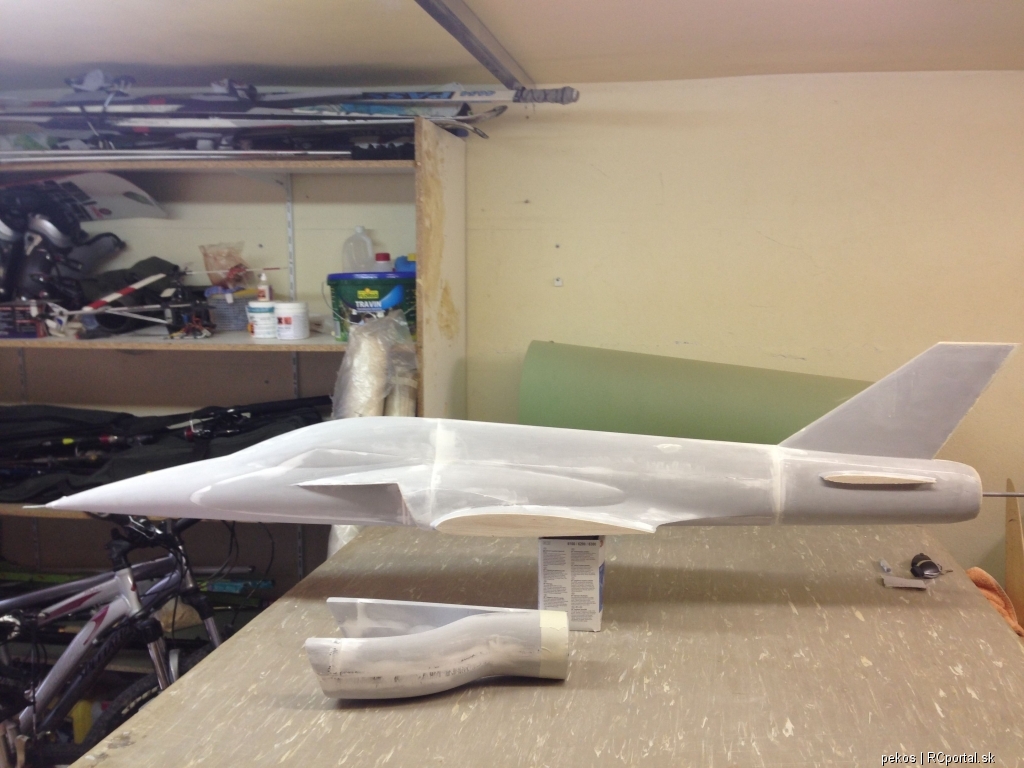

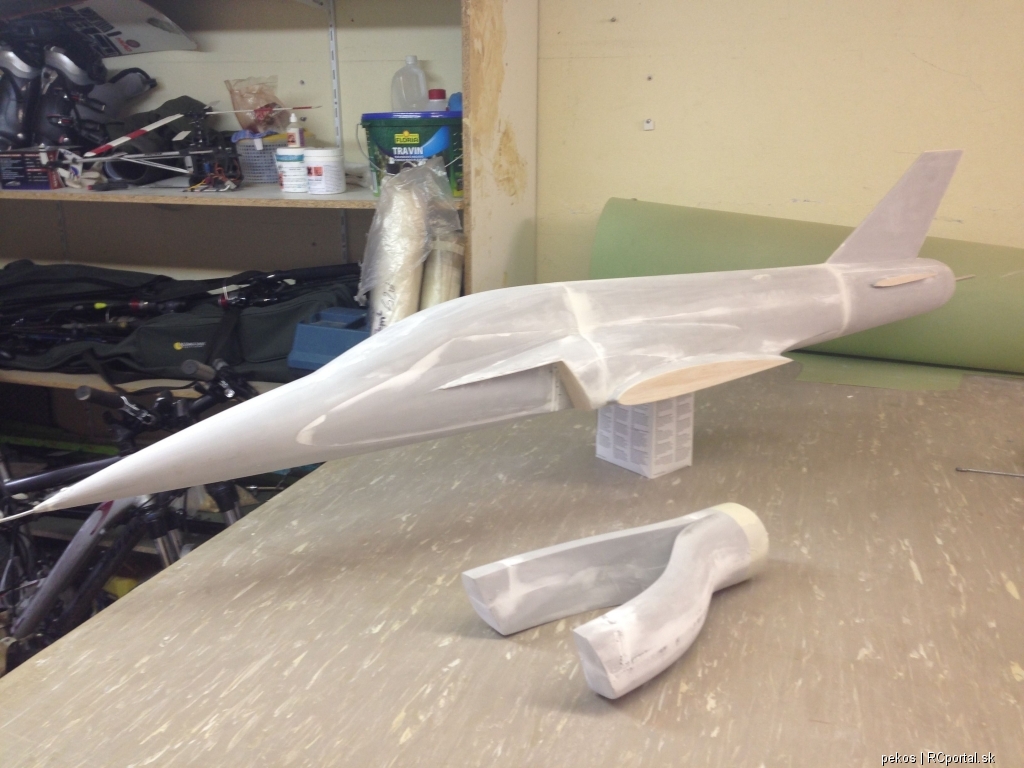

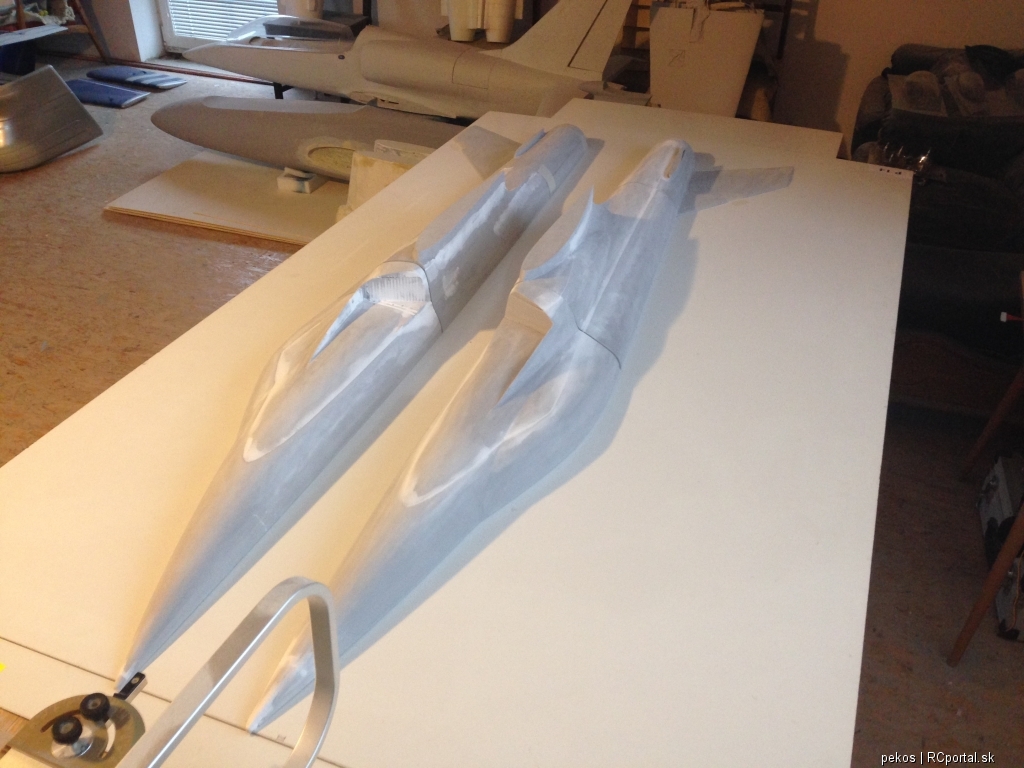

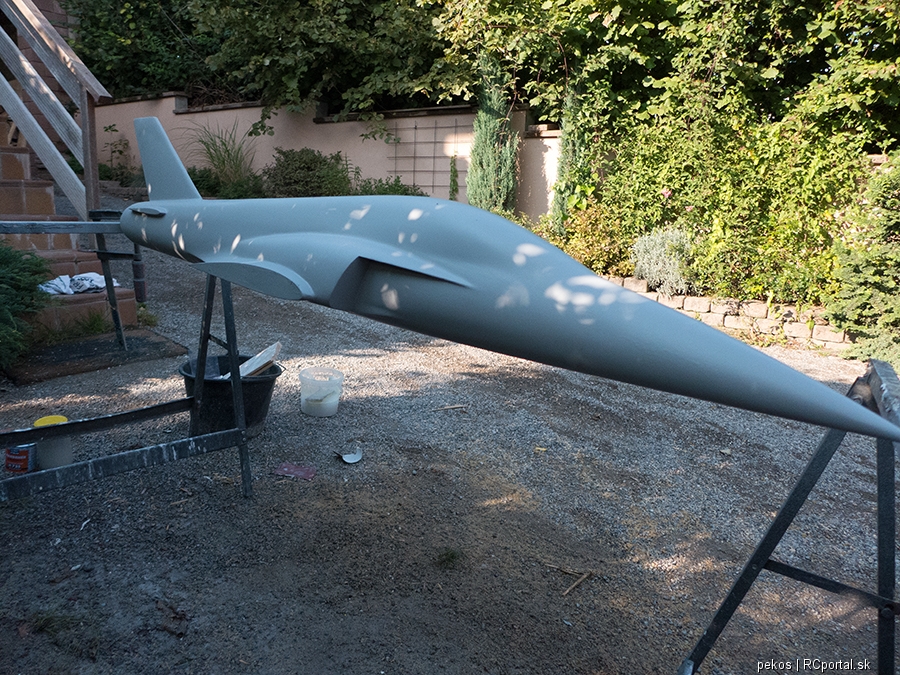

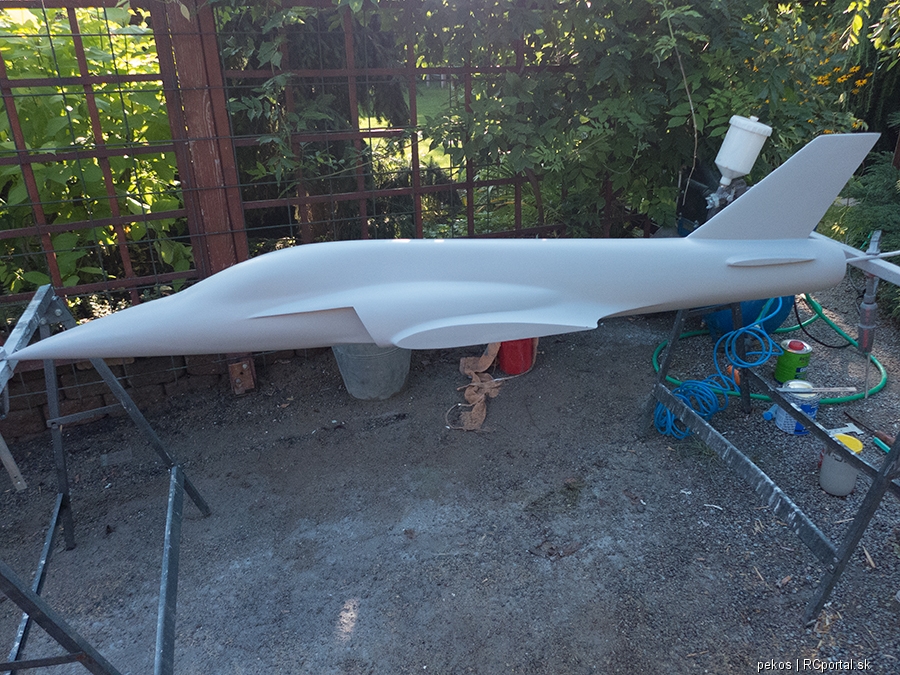

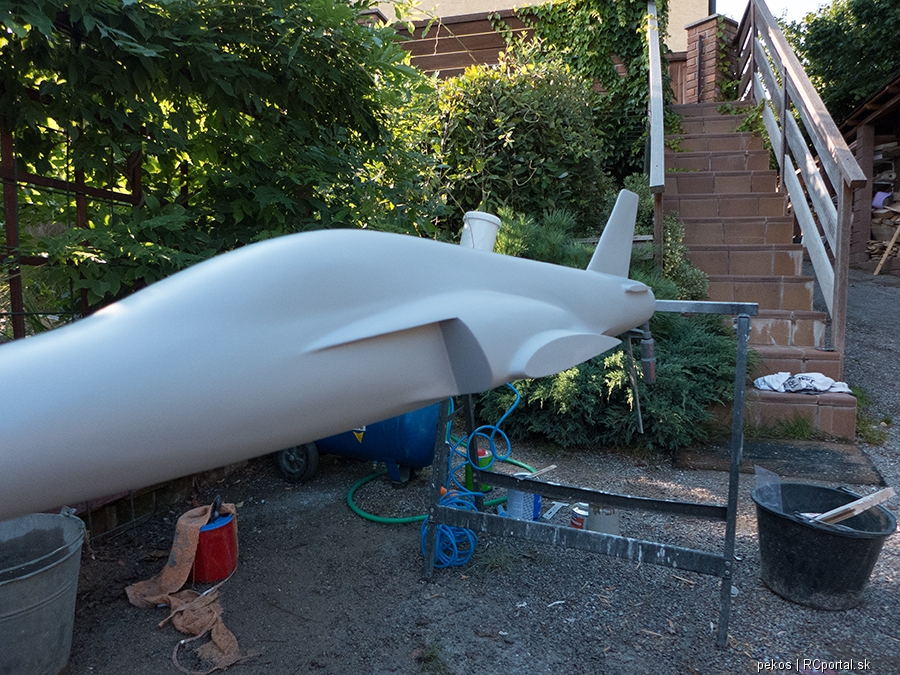

příští kopyto budeme dělat z mdf. Zatím se učím s frézou, tak se mi nechce plýtvat materiálem a časem. Tohle trvalo 2 dny z mdf by to bylo tak na týden..  jinak už to začíná vypadat slušně    |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

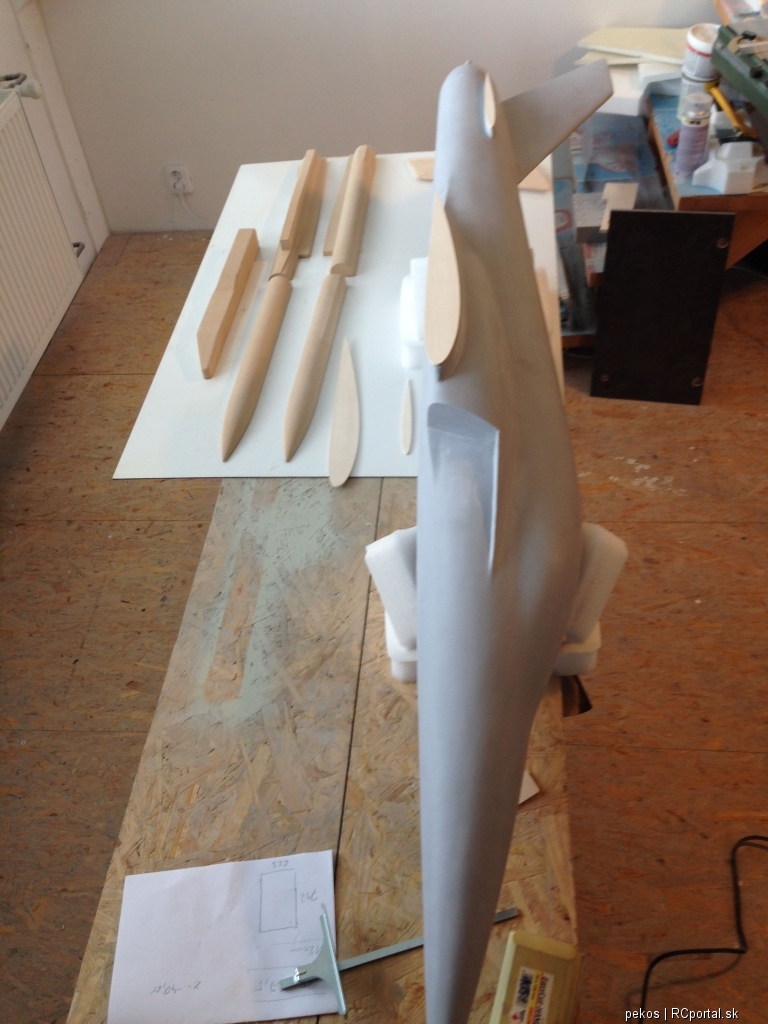

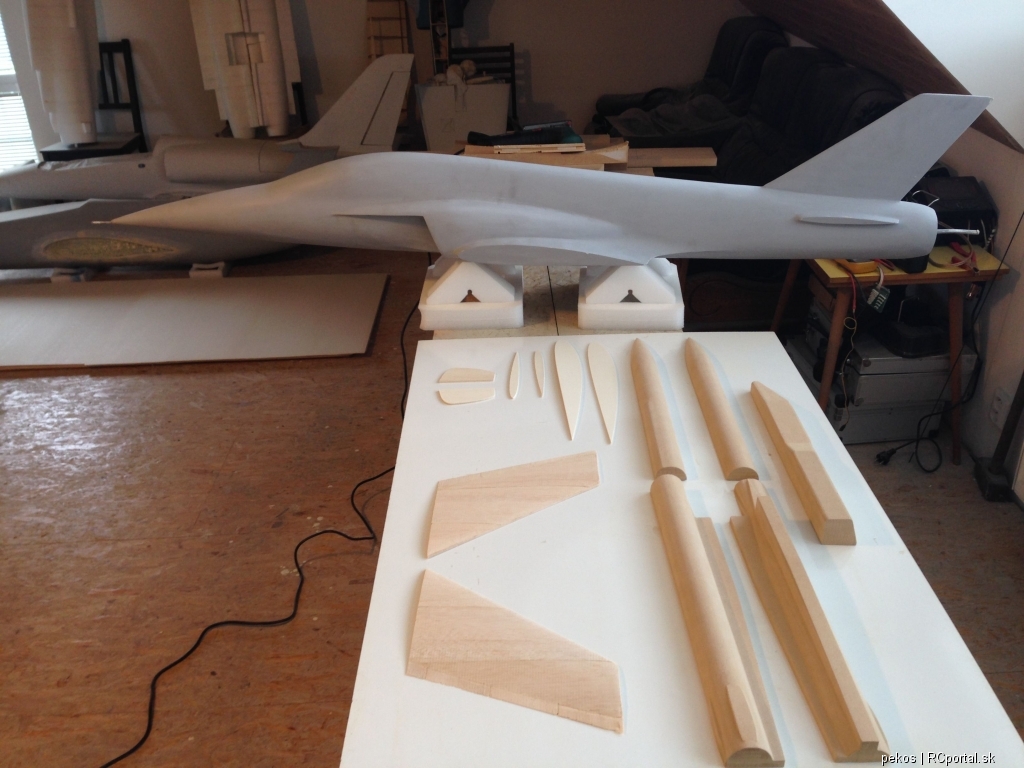

vyfrézovány šablony křídla, vstupů vzduchu a VOP:   |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

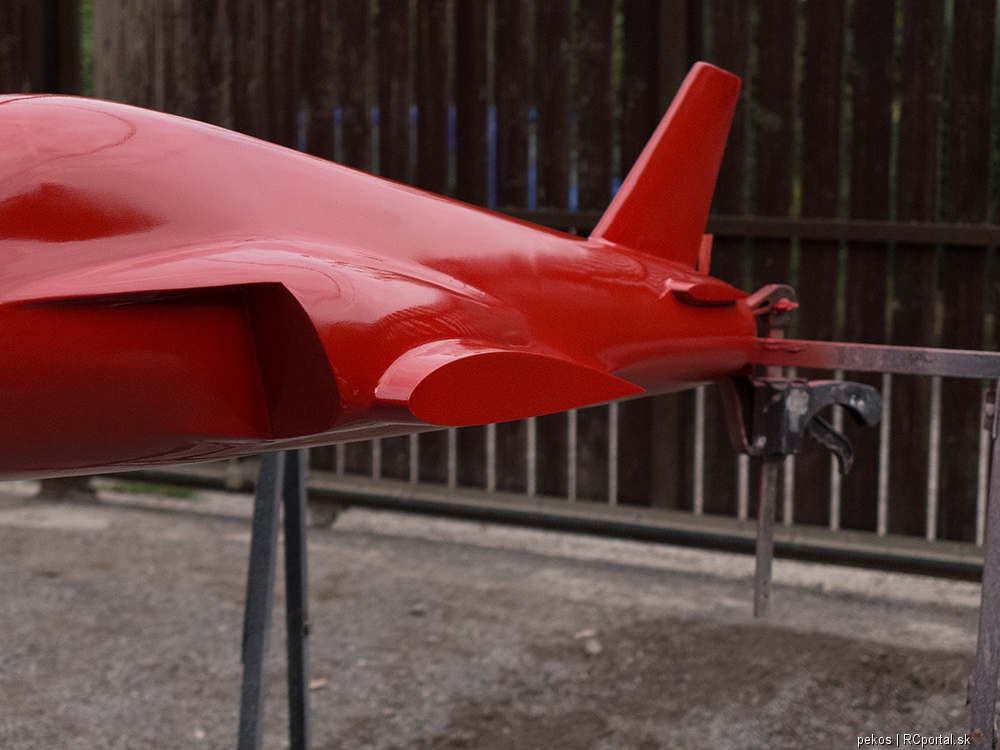

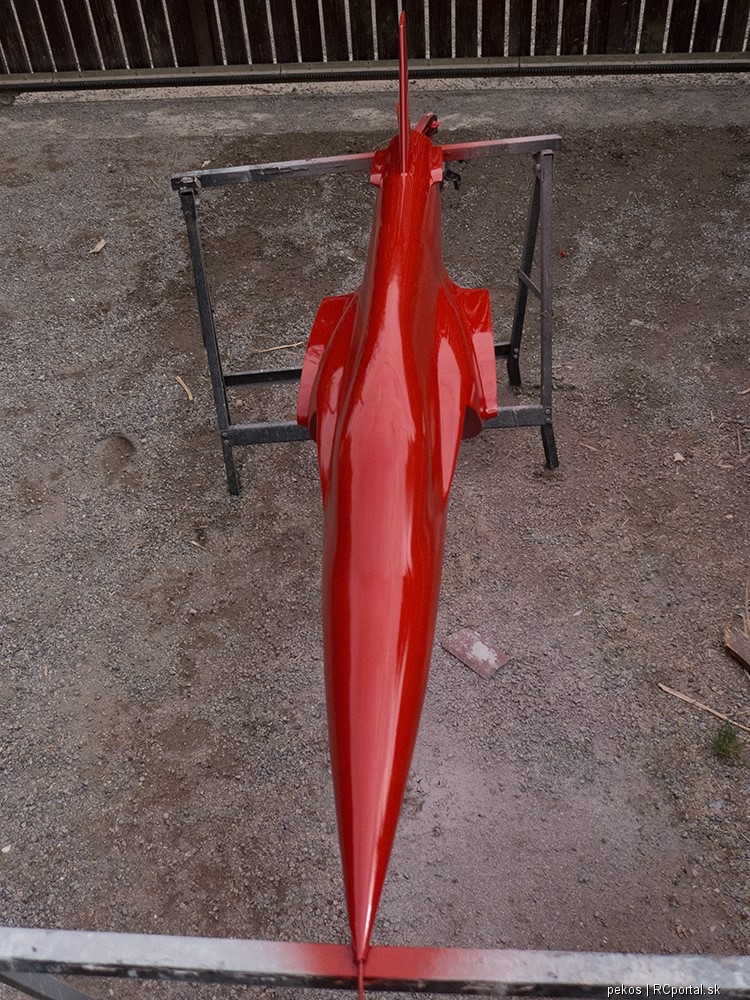

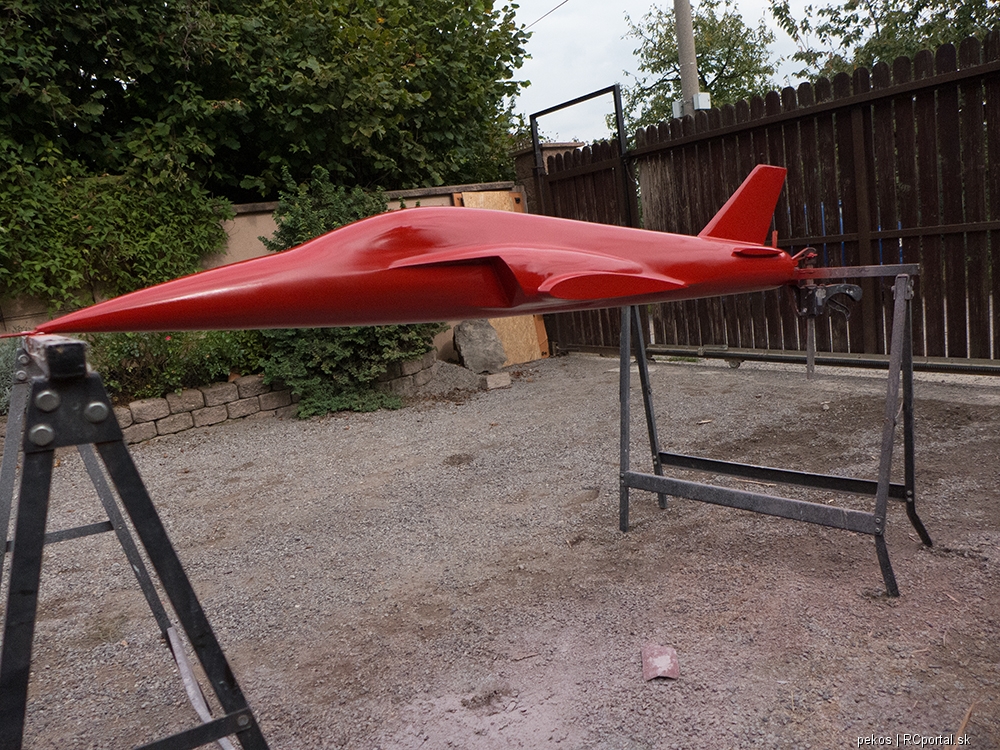

Tak trochu pokrok, Michal (kolega) si musel ubrousit ruce..    |
