Technické parametre
| Výrobca: | ja | Rozpätie: | 2100 mm | Hmotnosť: | 6000 g |
| Kategória: | Lietadla - benzinové | Dĺžka: | 1400 mm | Materiál: | Balza, preglejka, smrek, Al plech, podšívka |
| Motor: | Fuxtec 4T 31ccm 1,5hp s uzavretým mazaním trvalou olejovou nápnňou. |
Popis
Už dlhšie som chcel spraviť polomaketu nejakého lietadla z 1.Sv. . voľba padla na sopwith camel. Konštrukcia je vlastná podľa upraveného plániku, klasická z balzy, lipy a topoľovej preglejky. Všetky doplnky (kolesá, guľomety, budíky oblečenie pilota... sú vlastnej výroby). poťah je podšívkou. Farebná schéma je podľa skutočného lietadla na ktorom lietal capt. L.P.Coombes . Ako pohon som zvolil upravený 4T motor z krovinorezu. Vyššia hmotnosť motora nie je problém lebo model má krátky čumák. Stavby trvala cca 1 rok. a ešte nie je dokončená. chýbajú ešte nejaké detaily ako veterný štít a iné blbostičky ale nie je toho už veľa. zálet som tento rok nestihol ale na jar ho skúsim. Fotky sú robené mobilom a zachytávajú stavbu v rôznych fázach.
Nejaké videá zo skúšky motora.
https://www.youtube.com/watch?v=0oPyadV8uFI
https://www.youtube.com/watch?v=Gc3KUJ1w6Ig
Skúška motora po nastavení palivovej ihly
https://youtu.be/nmOxnq106AU
Krátke videá z prvých letov:
https://www.youtube.com/watch?v=ef-oIwGWe1U
https://www.youtube.com/watch?v=7J_uVARTQMM
https://www.youtube.com/watch?v=McPOv2z92Bc
Nejaké videá zo skúšky motora.
https://www.youtube.com/watch?v=0oPyadV8uFI
https://www.youtube.com/watch?v=Gc3KUJ1w6Ig
Skúška motora po nastavení palivovej ihly
https://youtu.be/nmOxnq106AU
Krátke videá z prvých letov:
https://www.youtube.com/watch?v=ef-oIwGWe1U
https://www.youtube.com/watch?v=7J_uVARTQMM
https://www.youtube.com/watch?v=McPOv2z92Bc
ID Modelu: AM6348 | Zobrazenia: 10497 | Pridané: 12. 11. 2015 o 08:41 | Autor: StanleyP
zabiehanie motora na…
Výškovka
Laminátový kryt motora,…
Smerovka
Bočnica…
Bočnica…
Lepenie balzového poťahu…
Porovnanie s piperom…
Výroba rebier medzi dvoma…
Palivové…
Stupačka z plechovky od…
Zadná…
Kopa rebier pre dve…
Nádrž (asi…
Trošku upravená fajka,…
prepákovanie tiahel na…
guľomety. Materiál:…
nity naznnačené pomocou…
farebná schéma…
lanká. camel mal v…
Podvozok
kladky náhonu krídelok. 4…
Zadná…
Kompletný…
Camel dostal peknú vrtuľku.…
| Autor | Správa |
|
StanleyP modelár
Príspevkov: 304 Moje modely Poslať správu |

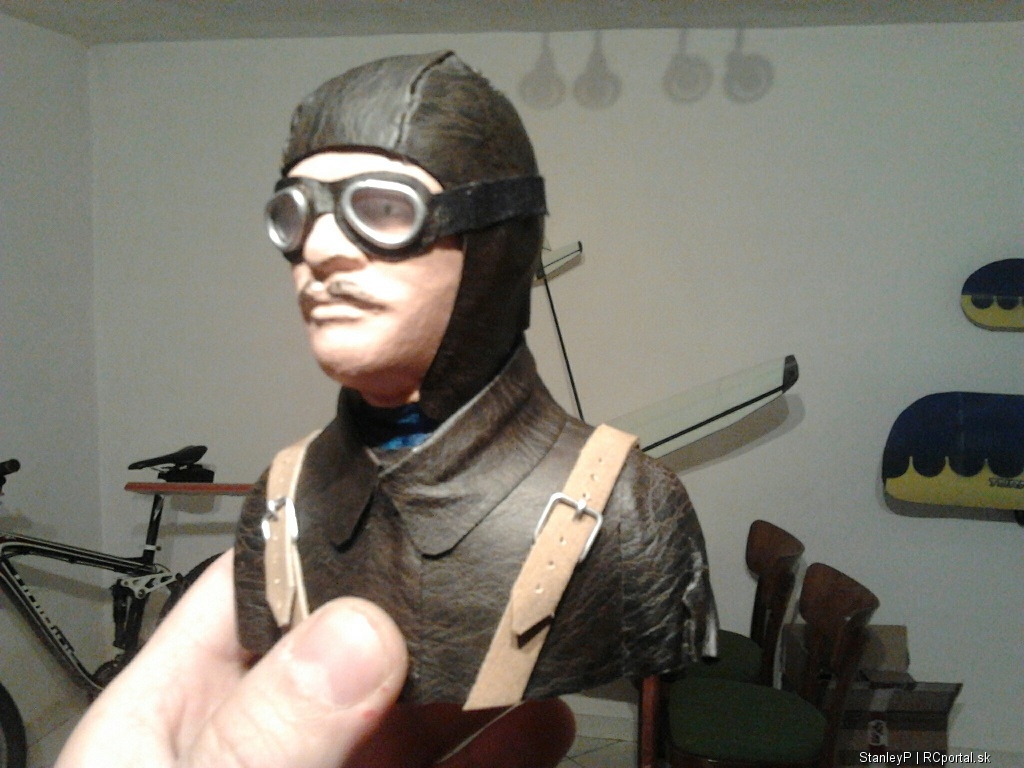

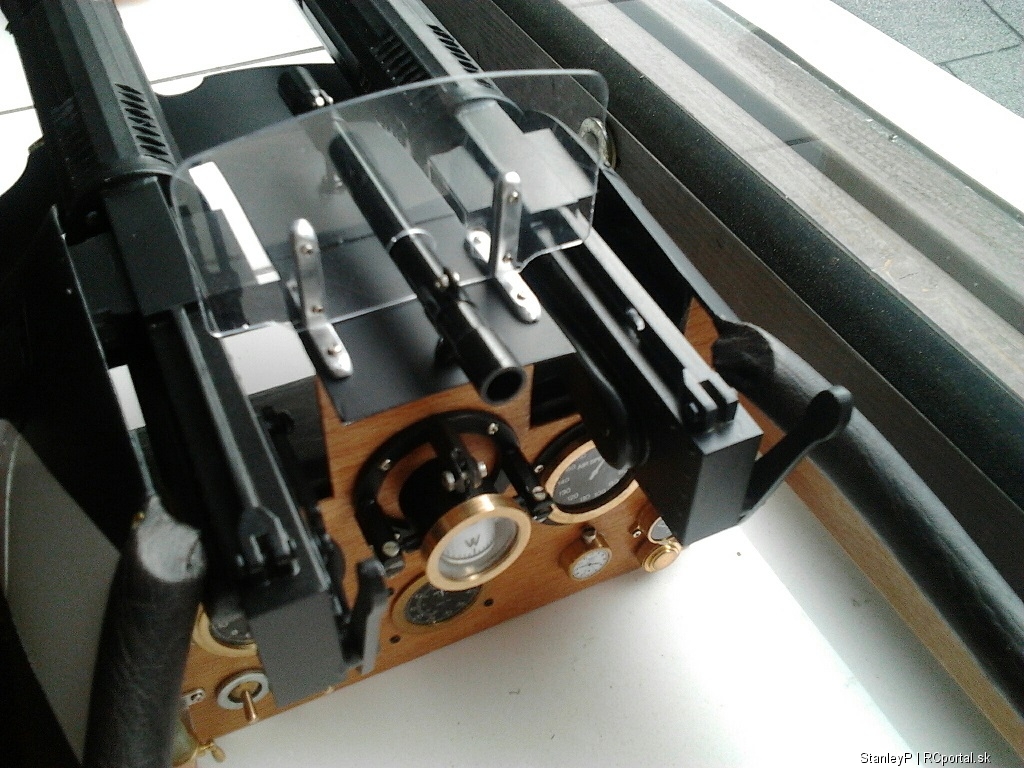

Dokončil som cokpit a aj pilota. ešte mu chýb šál.   |
|
babratenko modelár
Príspevkov: 335 Moje modely Poslať správu |
Jedným slovom - paráda ! A čo budeš robiť cez zimu ? Veď camel čaká len na zálet. |
|
palci72 modelár
Príspevkov: 1056 Moje modely Poslať správu |
Dano to bude ukážkový klenot...Stano s týmto lietadlom bude robiť len predvádzacie pojazdy po letiskovej ploche.... haha....no nič srandy nabok.....ja pevne verím že Stano to urobil perfektne a precízne...."samozrejme ako všetky iné lietadlá ktoré vyšli z jeho dielne".... a preto mu držím palce a verím že to bude aj pekne lietať.....už sa na to teším a neviem sa dočkať..... Letu zdar....Edy.... |
|
StanleyP modelár
Príspevkov: 304 Moje modely Poslať správu |
ďakujem chlapi za pochvalu. S tými predvádzacími letmi (dúfam že nie len pojazdmi) máš trochu pravdu lebo to nebude na bežné lietanie hlavne z toho dôvodu že to bude problém prepravovať. Nevadí aspoň dlhšie vydrží  . Cez zimu som si povedal že si dám prestávku a nebudem robiť nič. Ale samozrejme ako to vždy býva tak už pozerám na internete motory, materiál, kto má aké lietadlo.... Mám jedno 4m ASH26 ktorému treba vyrobiť krídlo tak asi to dokončím a potom niečo vymyslím. Ale asi pojdem teraz cestou vetroňov a bude to buť nové f3k alebo nejaký pekný vetroň +4m |
|
rupeter359 modelár
Príspevkov: 10 Moje modely Poslať správu |
Neviem ako to lieta,ale vyzerá to veľmi dobre.Ste šikovný, blahoželám.. |
|
StanleyP modelár
Príspevkov: 304 Moje modely Poslať správu |
ďakujem. ešte neletel. niekedy na jar ho budem skúšať zalietať. |
|
StanleyP modelár
Príspevkov: 304 Moje modely Poslať správu |
Včera som skúšal nové nastavenie palivovej ihly a motor ide krajšie. má parádny volnobeh https://youtu.be/nmOxnq106AU Na videu trochu vidno aj patinovanie olejovými farbami. nejak extra pekne mi to nešlo ale celkom som spokojný. |
|
Mirko modelár
Príspevkov: 68 Moje modely Poslať správu |
Supeeer  krasny model |
|
jozinko modelár
Príspevkov: 238 Moje modely Poslať správu |
Tomuto sa hovorí že to je výtvor Pána Modelara. Som s toho priam uneseny. Pekna praca a veľa hodin odrobenej kvalitnej roboty. A ten motor , volnobeh, a krasny zvuk štvortaktu nema chybu. Mohol by si trochu viac rozpisat o tom motore. Mňa by zaujimalo aku ma hmotnosť, aku vrtulu si použil, aky to ma ťah, koľko otačok ti to s tou vrtulou toči. Ďakujem a tešim sa na konečny vysledok a zalet. Dufam že video bude. Držim palce a sledujem. |
|
babratenko modelár
Príspevkov: 335 Moje modely Poslať správu |
Stano ten zvuk mu sadne ako uliaty. Som v očakávaní ho vidieť aj naživo. |
|
StanleyP modelár
Príspevkov: 304 Moje modely Poslať správu |
Ahoj ďakujem za pochvalu. Motor je z krovinorezu http://www.fuxtec.de/multitool-und-motorsensen/605/fuxtec-fx-4ms315-4-takt-motorsense Bol pred rokom na ebay a vydražil som ho nový za 86€+20€ pošta. Hneď ako prišiel krovinorez domov som ho prerobil na modelársky motor (mimochodom na palicu ktorá mi ostala som namontoval cez redukciu 2T no name motor a brat s tým kosí jedna radosť  ). Je to motor s uzavretým olejovým obehom a písali mi že krovinorez môže vrčať vo všetkých polohách. tak som to nechal tak a budem dúfať že nejaký ten premet zvládne bez ujmy na zdraví. Objem je 31ccm a údajný výkon 1,5PS. s vrtuľou 19x6 točí cca 6000ot/min. Ťah som nemeral, ale myslím že bude dostačujúci na tento model.Nechal som na ňom pôvodné zapaľovanie. spočiatku chytal aj na štart rukou ale nezaznačil som si polohu vrtule a po demontáži som už polohu neuhádol tak aby chytil rukou. tak ho štartujem povrázkom. Posledne som mu naladil ihlou trochu bohatšiu zmes lebo nechcel ísť do otáčok a teraz ide takto ako na videu. Hmotnosť motora ak si dobre pamätám je aj so zapaľovaním 2050g. |
|
jozinko modelár
Príspevkov: 238 Moje modely Poslať správu |
Ďakujem za odpovede. Dobry napad. Už davnejšie som uvažoval nad pohonom z krovinorezu ale som sa neodvažil. Mam v talone jeden uvidime možno časom. Držim ti palce nech pekne lieta a čakame na video. |
|
palci72 modelár
Príspevkov: 1056 Moje modely Poslať správu |
Kroviňákov sa netreba báť.....treba mať na pameti akurát to že tieto motory nedosahujú nejaký extrémny výkon ako je to u originálnych leteckých motorov......no na pohodové lietanie je to dostačujúce....sú to stavané motory na výdrž a nie na veľký výkon...takže s menším krokom ale s istotou sa ľahko môže stať že prežijú dlhší letecký život v modeloch ako napr. origo let. motory.....treba si popozerať videá na YT.....videl som lietať mustanga....akrobata....dvojplocha SE5a a rôzne iné udelátka typu porisko z metly a na tom pripevnené krídlo a motor z kroviňáka.... Pár kusov som už poprerábal aj ja.....  |
|
misisko modelár
Príspevkov: 541 Moje modely Poslať správu |
Pekne si to postavil. Je to krasavec. Na taketo modely je radost pozerat. Ten motor z krovinaku ma dostal. Zvuk je paradny. Normalne zacinam zvazovat ze toho svojho podobne vyfesakujem. Dufam ze ho niekde uvidim aj nazivo. |
|
StanleyP modelár
Príspevkov: 304 Moje modely Poslať správu |
Pridal som pár krátkych videí z druhého záletu. Lieta pekne. Ešte sa s nim musím trochu viac zoznámiť a odstrániť pár mušiek. Motor nemá výkon na rozdávanie ale ešte skúsim o palec väčšiu vrtuľu (20x6). Na maketové polietanie však stačí. https://www.youtube.com/watch?v=ef-oIwGWe1U https://www.youtube.com/watch?v=7J_uVARTQMM |
