Technické parametre
Výrobca: Ja Rozpätie: 2700 mm Hmotnosť: 1400 g
Kategória: Lietadla - vetrone Dĺžka: 1700 mm Materiál: preglejka, smrek. nosníky, lipa a balza
Motor:
Popis

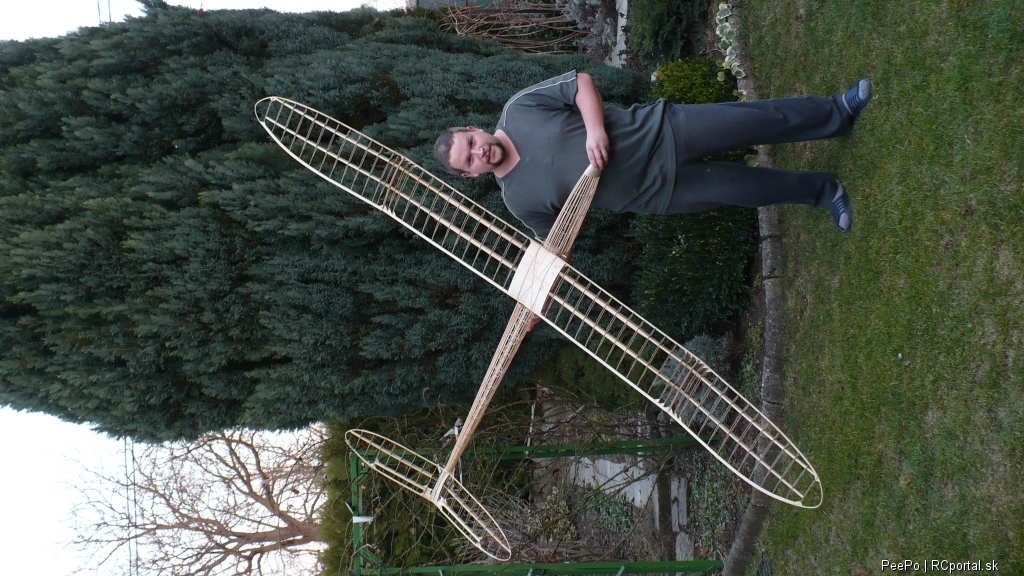

Práca s drevom ma veľmi baví a historické vetrone sa mi páčia svojimi tvarmi tak som sa rozhodol, že si postavím nejaký model a budem chodiť s kolegami z klubu na súťaže SAM. Rozhodnutie padlo na Sokola od Radoslava Čížka. Konštrukčne bol spracovaný v septembri 1950. Ja som si model najskôr prekreslil v AutoCADe. Keď že som vtedy (zima minulý rok) nezohnal frézara, tak som si všetko vyrezal sám za pomoci ručnej a elektrickej lupinienkovej pílky. Na lepenie som použil sekundové lepidlo a disperziu Den Braven. Namáhané diely sú lepené epoxidom.
Rebrá pre výškovku sú vyrezané z preglejky 0,8mm. Všetky rebrá su odlahčšené. Koncové oblúky sú z 3 mm pedigu. Výškovka je delená a k trupu sa uchytáva pomocou gumy. Výškovka je ovládaná dvomi servami SAVOX. Chcem neskôr skúsiť či bude mať nejaký efekt keby som ju použil ako motýla, ale asi nie, skôr tie dve servá budú ako záloha keby jedno servo odišlo tak s tým druhým ešte zvládnem pristáť.

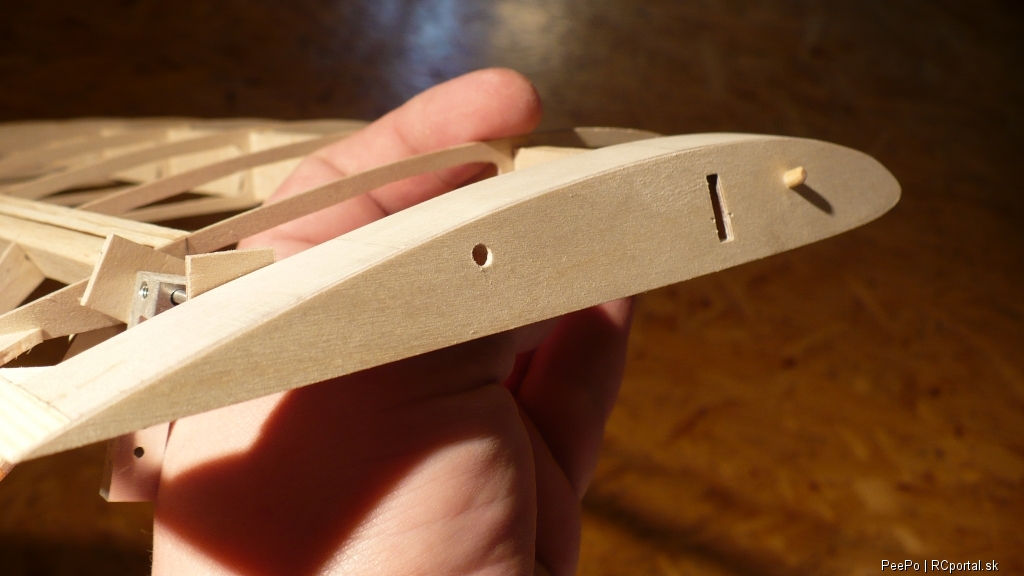

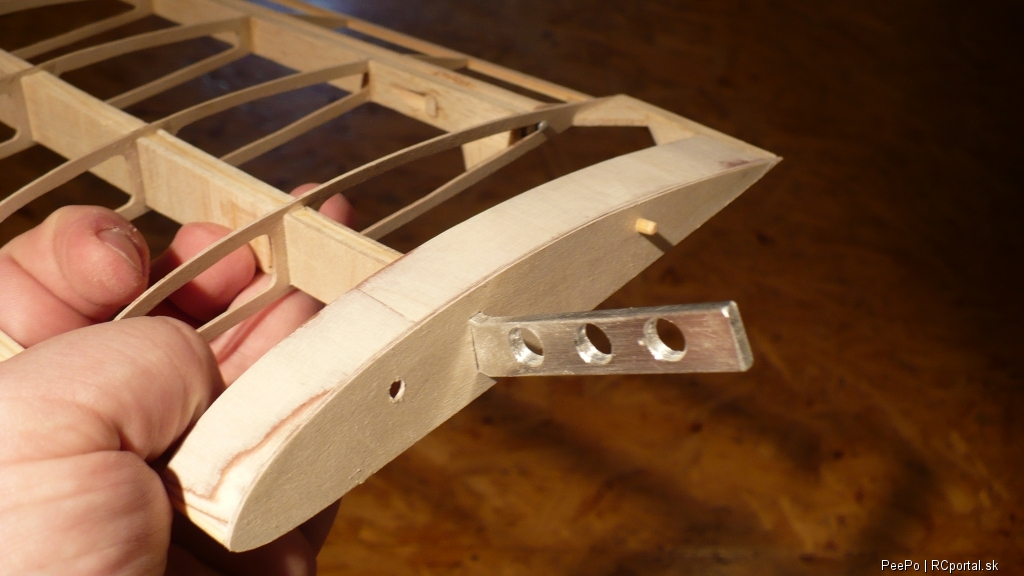

Prepážky na trup som vyrezal z preglejky 1,2 mm od predku po odtokovku krídla a ďalšie sú z 1 mm preglejky. Hlavica je vybrúsená z lipového dreva. Vnútri je aj diera pre závažie, ale ťažisko budem nastavovať posunom baterky alebo použitím vačšej. Pristávacia lyža je vyrezaná z 3mm preglejky. Trošku neštastne som si nakreslil tvar v mieste vlečného háčika takže drážka pre háčik nebude vyrezaná v lyži ale háčik bude vyrobený z plechu a prišrobovaný k nej. Servá som dal na dostičku, ktorá je prilepená v mieste chytania trupu počas štartu, takže sa nemusím báť ho aj silnejšie chytiť. Stredom trupú vedú bovdeny na výškovku a smerovku. Smerovka je na tomto modely pomerne malinká tak som sa snažil spraviť klapku čo najväčšiu.

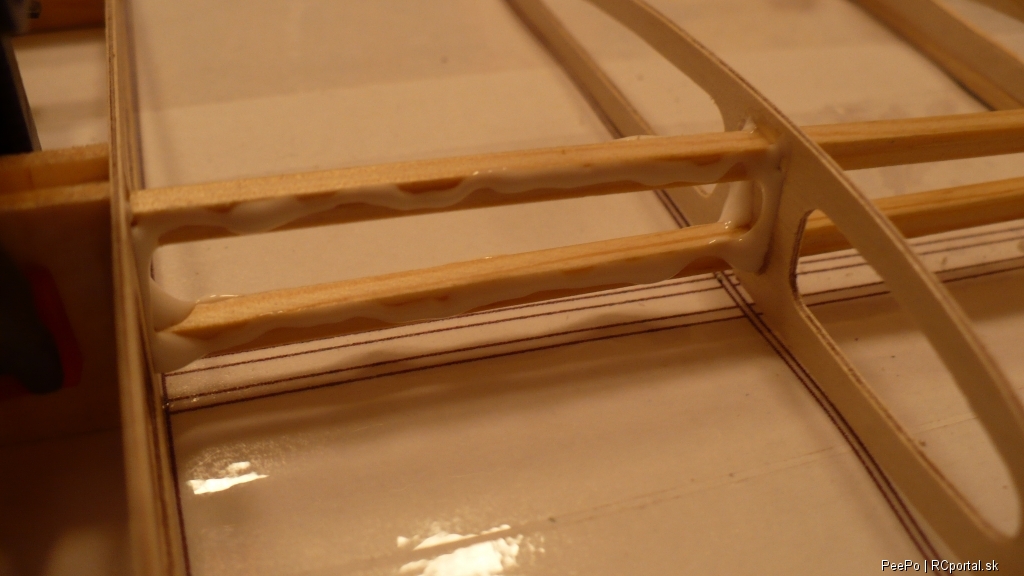

Rebrá pre krídlo sú vyrezané z preglejky 1 mm. Stredná časť v mieste uchytenia krídla gumou k trupu je polepená 1mm balzou. Stojina na prednom nosníku je z preglejky 1 mm a zadná je z balzy 1,5mm. Na ušiach sú všetky stojiny z balzy. Koncové oblúky sú robené rovnako ako na výškovke z pedigu.

Zobraziť pokračovanie

ID Modelu: AM7865 | Zobrazenia: 14044 | Pridané: 26. 2. 2017 o 23:07 | Autor: PeePo

1 2 3 4
Autor Správa
babratenko
modelár

Príspevkov: 334

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2017 o 05:55 | odkaz na príspevok
Pekná klasická stavba ! Na ďalšie príspevky sa teším.
Bydlisko: Očová ( 49 rokov )
Kamil
modelár

Príspevkov: 708

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2017 o 07:02 | odkaz na príspevok
Paráda!
Bydlisko: Sereď ( 63 rokov )
flyhawk
modelár

Príspevkov: 399

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2017 o 08:24 | odkaz na príspevok
Pekná robotka Peťo Len tak ďalej. Teba bude na káčka za chvíľku škoda... Aj keď Sokol F3K? Hm to by stálo za výzvu

Ferino
Bydlisko: Kľačany, okres Hlohovec, SK ( 40 rokov )
PeePo
modelár

Príspevkov: 1037

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2017 o 08:43 | odkaz na príspevok
ďakujem krídla sú dosť pevné aby som tam kolík dorobil ale ten trup by trošku trpel a smerovka je malinká aby to dokázala vyrovnať a asi tá 80 cm výškovka by sa zobrala vlastným smerom preč z trupu Veď aj z gumicuku mám strach, F3Jčko alebo toho Sunridera som strielal ako nič a toto bude o niečom inom, veď hodím sem potom aj video.

Pomalinky už začínam kresliť nového historika. Rosita od Ervína Farského z 1946 roku
Bydlisko: Trenčín ( 34 rokov )
BOravec
modelár

Príspevkov: 577

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2017 o 09:53 | odkaz na príspevok
Dá sa to aj cez kladku a silon. Potrebuješ síce pomocníka, ale na druhej strane ten cíti v ruke. Gume je to jedno, tá ťahá a nerozmýšľa.
Bydlisko: Bratislava
PeePo
modelár

Príspevkov: 1037

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2017 o 10:28 | odkaz na príspevok
Na súťažiach sa ťahá na gumicukoch
štartovacie lanko nesmie byť dlhšie ako 100 m, alebo sa môže použiť katapult, pričom 20 m dĺžky tvorí guma, a 80 m metrov lanko, silonový vlasec. Napnutý katapult nesmie presiahnuť dĺžku 170 m.
cez kladky sme ťahali F3Jčka a na tohto dreváka to je zbytočné.
Bydlisko: Trenčín ( 34 rokov )
PeePo
modelár

Príspevkov: 1037

Moje modely
Poslať správu
Správa zaslaná: 28. 2. 2017 o 21:08 | odkaz na príspevok

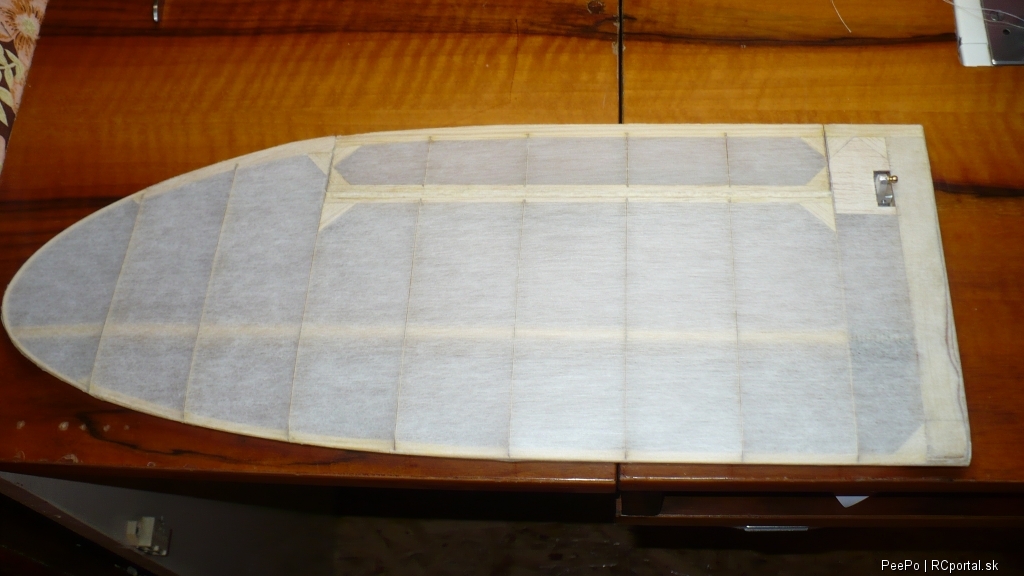

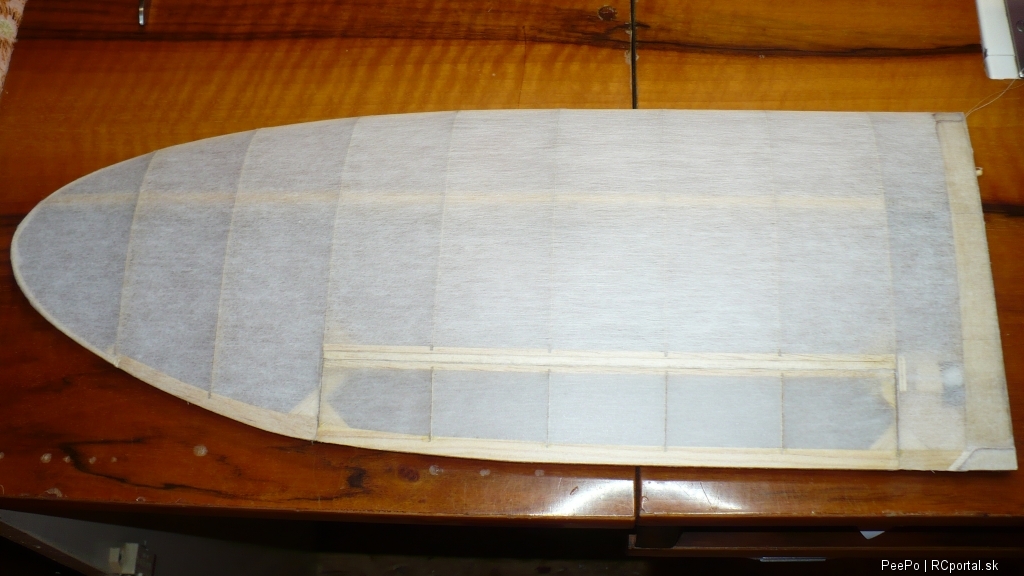

Dneska som potiahol stredy a polku výškovky, musím si nachystať dosky kde bude zaťažené krídlo keď ho budem lakovať
Bydlisko: Trenčín ( 34 rokov )
StanleyP
modelár

Príspevkov: 304

Moje modely
Poslať správu
Správa zaslaná: 28. 2. 2017 o 21:24 | odkaz na príspevok
Veľmi pekný vetroň. niekedy si taký postavím aj ja.
Bydlisko: Mýtna ( 42 rokov )
maria
modelár

Príspevkov: 171

Moje modely
Poslať správu
Správa zaslaná: 1. 3. 2017 o 18:02 | odkaz na príspevok
Vždy ma fascinuje pohľad na takéto obrázky zo stavby,naozaj pekne
Bydlisko: trstin ( 36 rokov )
PeePo
modelár

Príspevkov: 1037

Moje modely
Poslať správu
Správa zaslaná: 8. 3. 2017 o 20:14 | odkaz na príspevok
Musel som krídla prerobiť aby som ich mal podľa pravidiel SAM119.

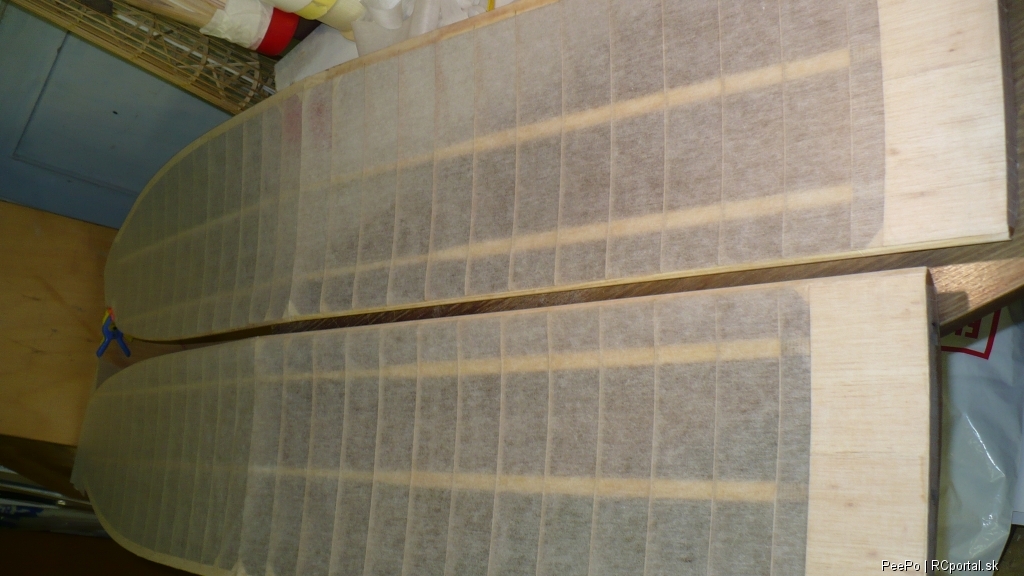

Krídla potiahnuté a nachystané na lakovanie

no a konečne nalakované krídla vypínacím lakom, nafarbené sprejom, polepy ešte pekne obstrihám a nalepím lakom k poťahu a nakoniec streknem vrchným lesklým lakom
Bydlisko: Trenčín ( 34 rokov )
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Správa zaslaná: 8. 3. 2017 o 21:56 | odkaz na príspevok
Robil si úplne nové alebo si tie staré rozobral a prerobil?
Bydlisko: Jaslovské Bohunice ( 53 rokov )
PeePo
modelár

Príspevkov: 1037

Moje modely
Poslať správu
Správa zaslaná: 9. 3. 2017 o 08:08 | odkaz na príspevok
iba som vyhodil rebra co boli naviac, urobil nove rebro ktore je medzi uchom a stredom a zlepil som to dohromady
Bydlisko: Trenčín ( 34 rokov )
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Správa zaslaná: 9. 3. 2017 o 08:33 | odkaz na príspevok
Pozrel som náčrt a vidím, že to nie je až taký problém. Ja mám Ciclone zväčšeného 1,4 krát a tam je 12 rebier naviac na celom krídle a to už vyhodiť nemôžem. Nechápem načo takú debilnú podmienku vsunuli do našich lokálnych pravidiel.
Bydlisko: Jaslovské Bohunice ( 53 rokov )
Kamil
modelár

Príspevkov: 708

Moje modely
Poslať správu
Správa zaslaná: 9. 3. 2017 o 10:01 | odkaz na príspevok
Pôvodný návrh bol zákaz zväčšovania a zmenšovania modelov. Nakoniec bol prijatý návrh o počte rebier, aby sa zamedzilo aspoň bezhlavému zväčšovaniu modelov.
Aj môj názor je, že historici by sa mali robiť v mierke 1:1.
Bydlisko: Sereď ( 63 rokov )
PeePo
modelár

Príspevkov: 1037

Moje modely
Poslať správu
Správa zaslaná: 9. 3. 2017 o 11:26 | odkaz na príspevok
Ja som si to v pravidlách nevšimol . Ešte že ma na to upozornili predtým ako som to mal potiahnuté a nastriekané. Aj ja som toho názoru že robiť historikov v mierke 1:1, možno potom zistíš že zvačšený alebo zmenšený nelieta tak dobre ako originál. Poznám jeden príklad so Sokolovom.
Bydlisko: Trenčín ( 34 rokov )
