Rosita

Technické parametre

Výrobca:	Ja	Rozpätie:	2220 mm	Hmotnosť:	1100 g
Kategória:	Lietadla - vetrone	Dĺžka:	1420 mm	Materiál:	preglejka,smrek,lipa,vlies
Motor:

Popis

Počas vianočných sviatkov som začal stavať historický vetroň Rosita od Ervína Farského z roku 1946. Zaujímavostou je, že Rosita bola vlastne prvý RC model vyvinutou firmou MVVS.
http://www.sam78.cz/apr_list/images/1946-rosita-2.jpg

Model som si ešte minulý rok prekreslil presne v programe AutoCAD. Výrezy mi vyfrézoval StanleyP za čo mu veľmi ďakujem, ušetril mi kopu času.
Trupové prepážky sú z preglejky 1,2 - 1mm, špica je z lipového dreva a pristávacia lyža z 5mm preglejky. Výškovka sa bude pripevňovať k trupu pomocou dvoch M5 plastových šróbov. Výškovka má profil Grant X-14 a sú vyrezané z 0,8mm preglejky. Podobne ako u Sokola aj tu bude ovládaná každá polka samostane jedným servom. Uchytávanie krídla je zaujímavo vyriešené. K trupu sa pomocou gumy pripevní časť centroplánu do ktorého sa na gulatiny nasunú krídla. Na krídle je použitý autostabilný profil Grant X-10, profily na krídlo sú z 2-1mm preglejky. Model bude potiahnutý vliesom a farebné prúžky budú oranžové v tvare ako sú na originál fotkách.

Postupne popridávam fotky a videá zo stavby

Zobraziť pokračovanie

ID Modelu: AM8614 | Zobrazenia: 11928 | Pridané: 8. 1. 2018 o 12:40 | Autor: PeePo

1 2 3 4 5

Autor	Správa

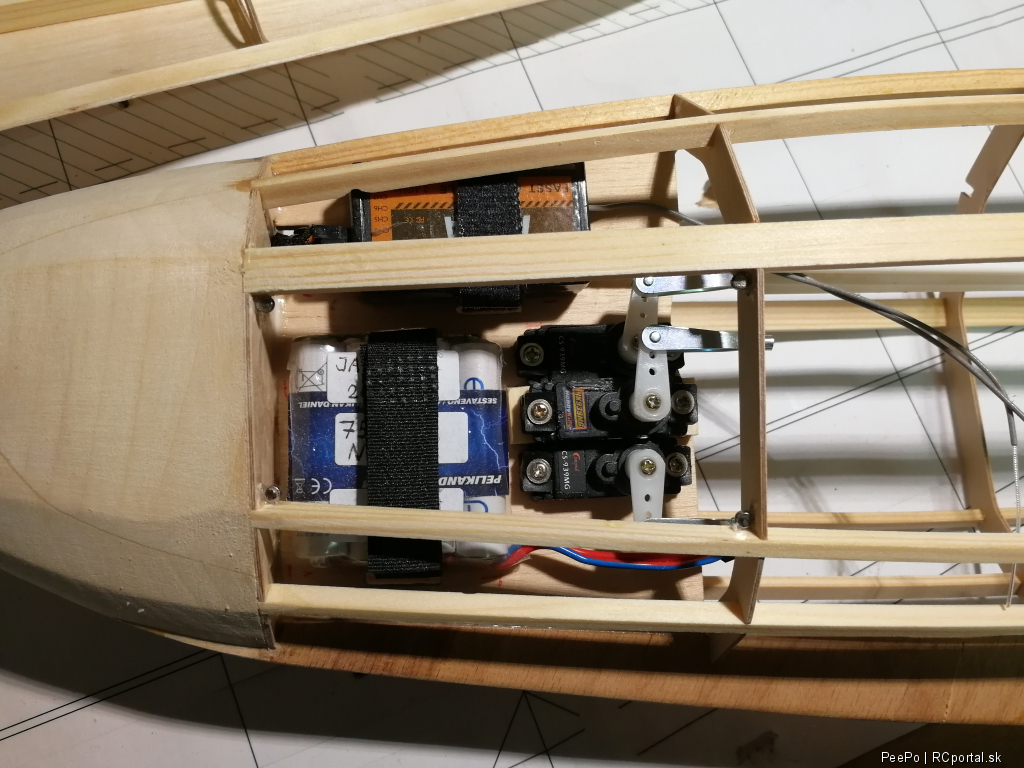

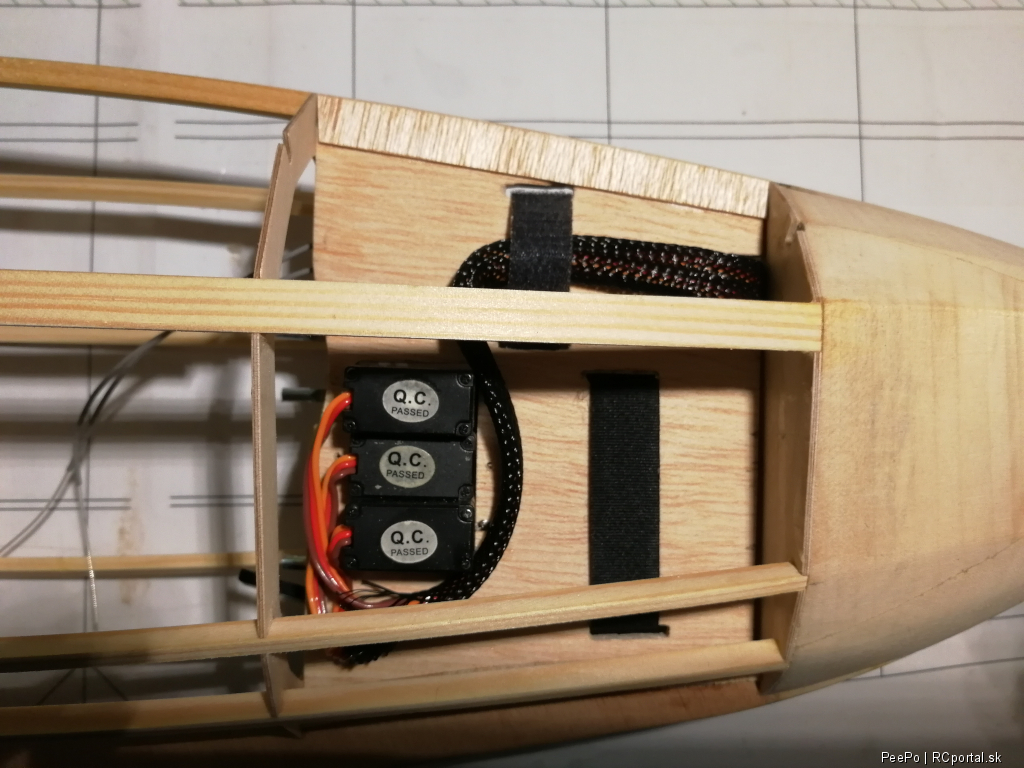

PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 29. 1. 2018 o 08:08 \| odkaz na príspevok Okrem druhej polky krídla som cez víkend aj elektroniku osadil. Už len chýba voltmeter a vypínač Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)

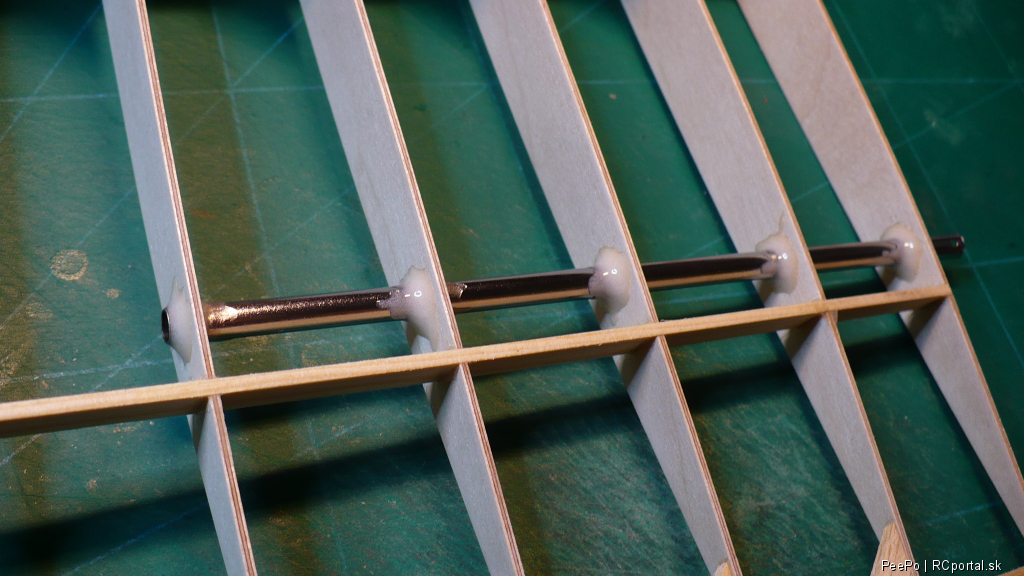

PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 5. 2. 2018 o 21:54 \| odkaz na príspevok Tak pomaly pokračujem. Omotal som spojky na uši niťou, potom to celé prelejem epoxidom. Aj tiahla na chvost sú hotové Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)
PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 8. 2. 2018 o 18:16 \| odkaz na príspevok Prehodnotil som vypočty a váhu a dostupné trubky a nakoniec predna spojka bude 5mm a zadna 4mm. Idem odbrusiť prebytočny epoxid a hor sa na lakovanie Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)

Fasciman modelár Príspevkov: 914 Moje modely Poslať správu	Správa zaslaná: 8. 2. 2018 o 20:35 \| odkaz na príspevok Ide Ti to fajn, aj tie spojky myslím že fajn dimenzuješ. Zadnú trubku pre spojku by som ale ťahal len cez tri medzirebrové priestory, prednú cez štyri. Bydlisko: Banská Bystrica ( 53 rokov ) Súhlasím +0 (?)
PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 8. 2. 2018 o 21:18 \| odkaz na príspevok Dĺžku ešte rozhodnutú nemám ale ďakujem za radu. Tú zadnú tyčku tuším ani dlhčšiu nemám doma Neodolal som a dal som to dohromady aj bez stredového dielu kde sa nasúvajú krídla edit: ty si myslel tie trubky, jaj no diery som mal takto vyfrezovane tak som to využil, aj ked ta zadna je o jedno rebro kratšia ale to preto že tie trubky sú z antény a nemal som dlhčšiu. Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)

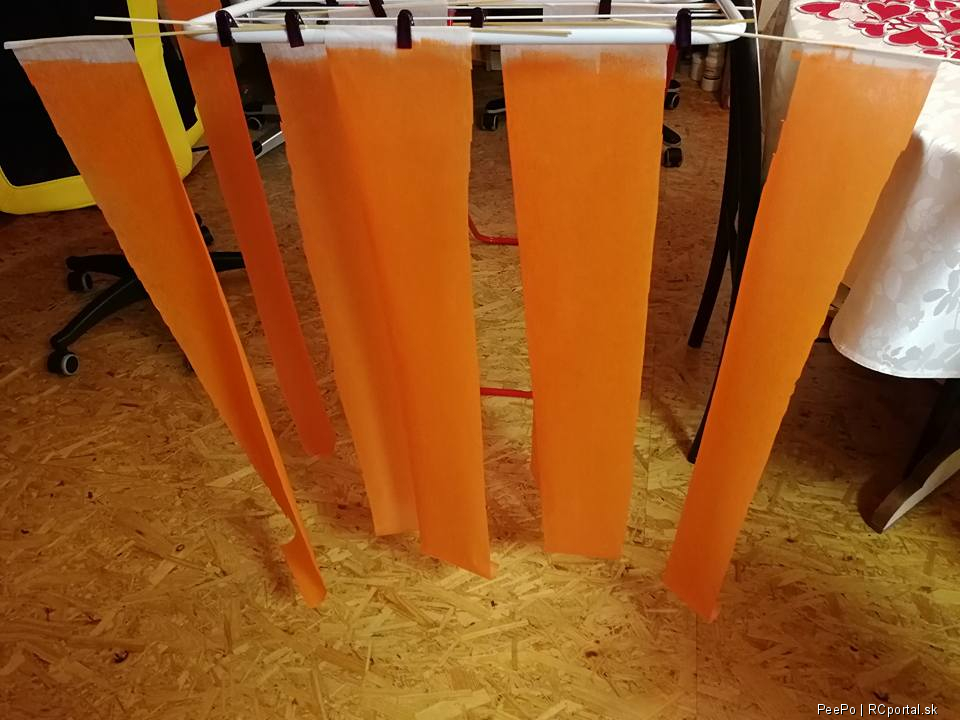

PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 10. 2. 2018 o 18:52 \| odkaz na príspevok Nafarbené Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)

macil modelár Príspevkov: 1093 Moje modely Poslať správu	Správa zaslaná: 10. 2. 2018 o 19:59 \| odkaz na príspevok Čím si farbil? Bydlisko: KE - Furča Súhlasím +0 (?)

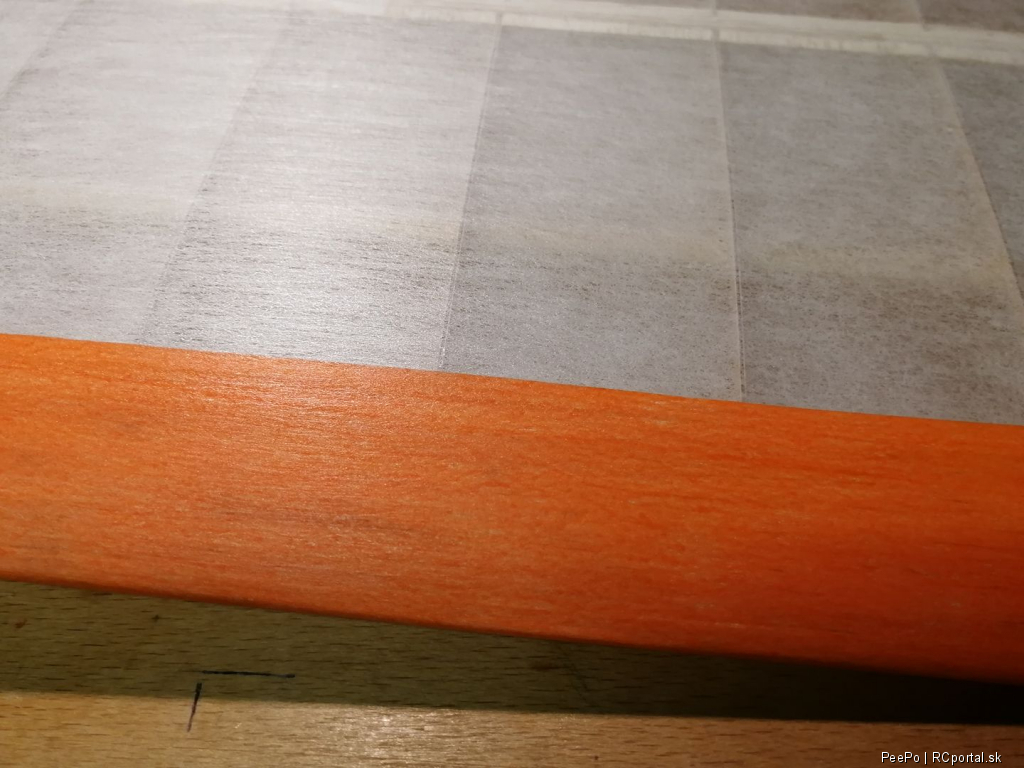

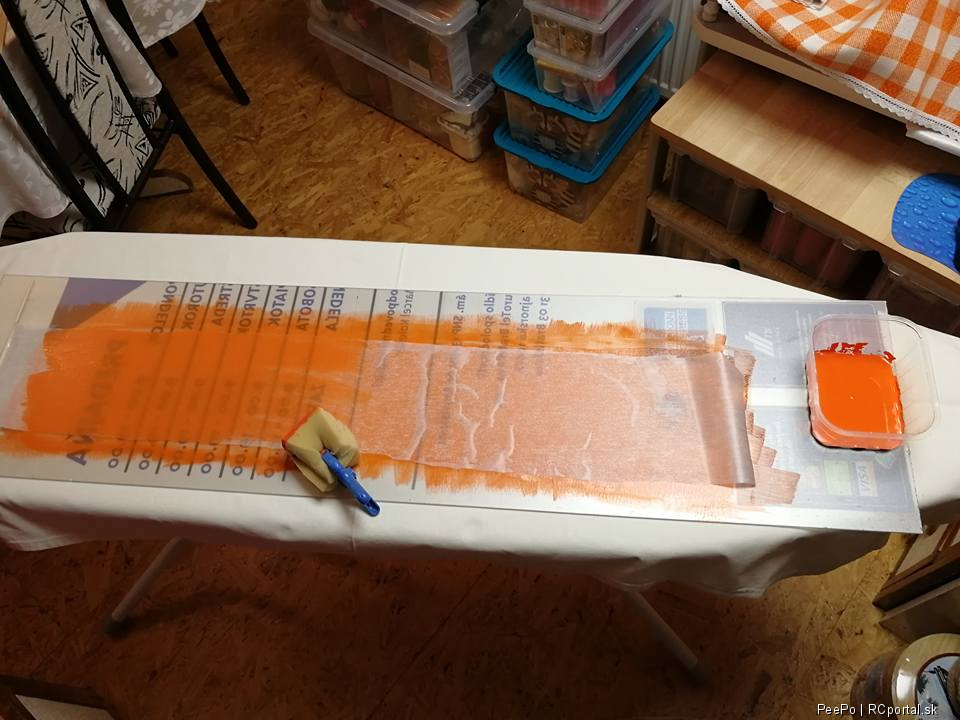

PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 10. 2. 2018 o 20:39 \| odkaz na príspevok Týmto a takto to vyzerá, aj ked v skutočnosti je to trošku tmavsie. Uvidím ako to bude po lakovaní vyzerať Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)
macil modelár Príspevkov: 1093 Moje modely Poslať správu	Správa zaslaná: 10. 2. 2018 o 21:09 \| odkaz na príspevok Vďaka. Tiež ma to zrejme čaká. Bydlisko: KE - Furča Súhlasím +0 (?)
PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 11. 2. 2018 o 19:07 \| odkaz na príspevok Dnes som bol trénovať F3k tak som len stihol dokončiť výškovku a jedno krídlo obaliť Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)
Jack modelár Príspevkov: 173 Moje modely Poslať správu	Správa zaslaná: 11. 2. 2018 o 21:47 \| odkaz na príspevok Veľmi pekné, Peter, stále sledujem. Oto Bydlisko: Trenčín ( 69 rokov ) Súhlasím +0 (?)
Majko2002 modelár Príspevkov: 1003 Moje modely Poslať správu	Správa zaslaná: 12. 2. 2018 o 07:12 \| odkaz na príspevok Wooooooow. Nádherný vetron Bydlisko: Bratislava, Podunajské Biskupice ( 22 rokov ) Súhlasím +0 (?)

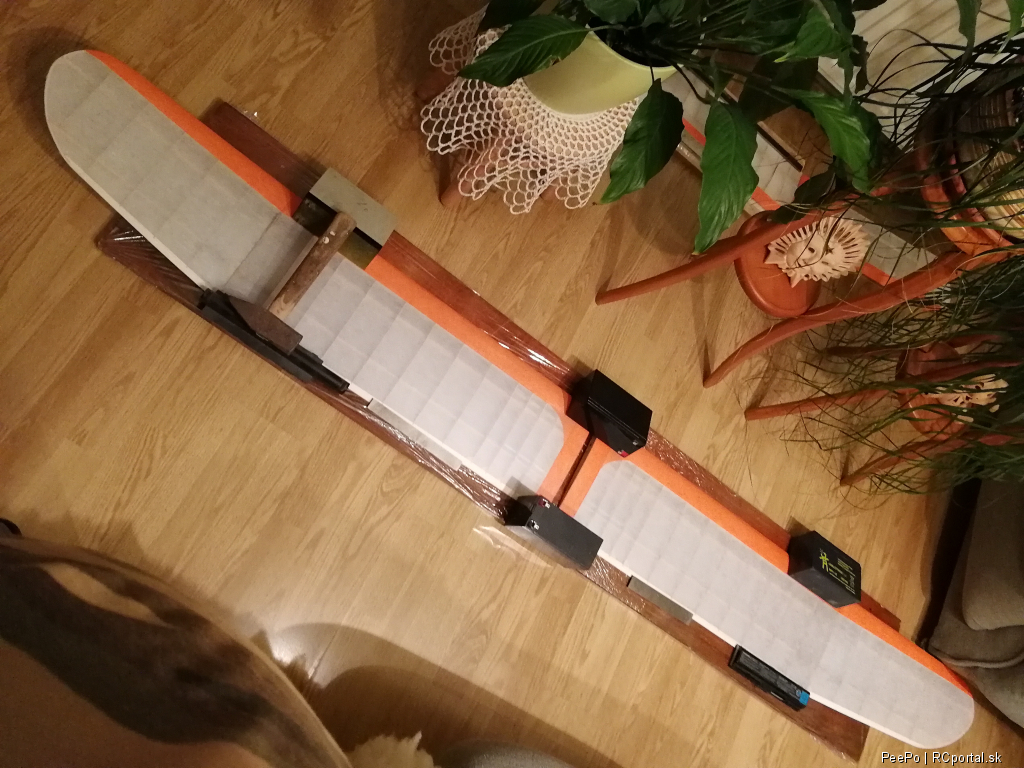

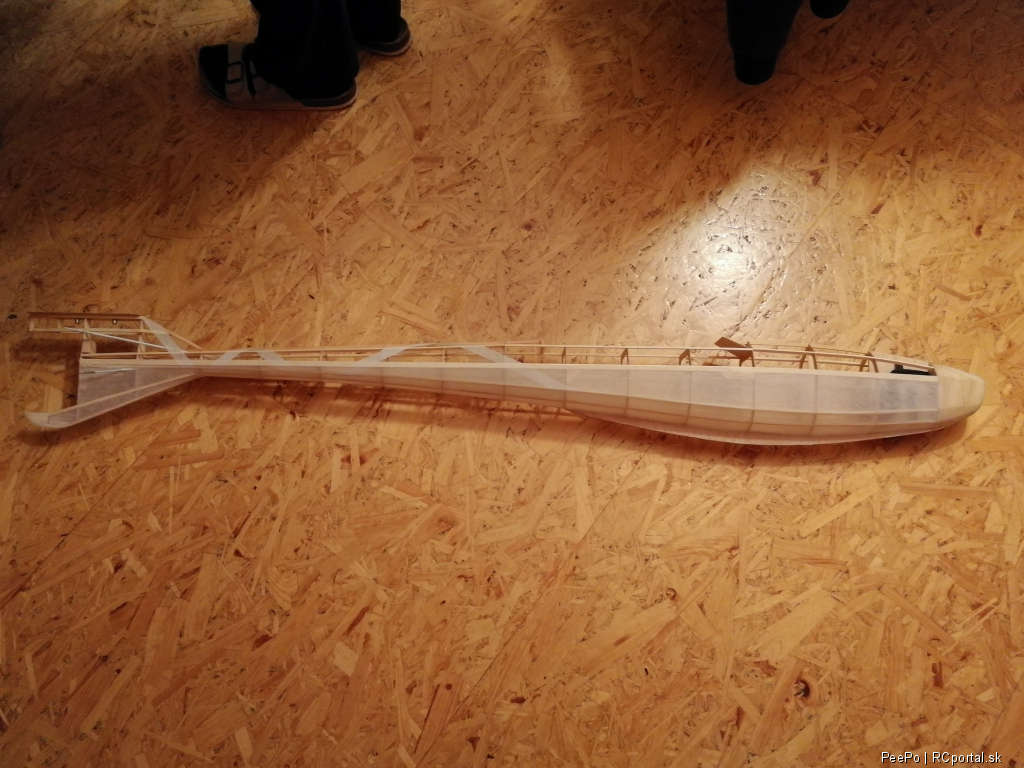

PeePo modelár Príspevkov: 1037 Moje modely Poslať správu	Správa zaslaná: 15. 2. 2018 o 23:21 \| odkaz na príspevok Stredné časti krídel boli včera dva krát prelakované napínacím lakom, tak isto aj jedna polovica výškovky a takto zostanú zaťažené v obývačke pri izbovej teplote do nedeľe. Aspoň, že tu je miesto, lebo neviem kde by som to dal Potom bude nasledovať druhá polka výškovky a uši krídel. Medzitým sa vyhrávam s poťahovaním trupu. Vlies je geniálny materiál, kľudne by sa dala polka trupu potiahnúť jednou časťou vliesu. Krásne kopíruje zložité tvary trupu. Samozrejme, že som nezabudol na omotanie trupu dvomi 1,5 cm pásikmi vliesu na spevnenie v krute. Aj keď Rosita má o dosť pevnejší trup ako Sokol, ale prečo ho ešte viac nespevniť bez zvýšenia hmotnosti Bydlisko: Trenčín ( 34 rokov ) Súhlasím +0 (?)
radondca modelár Príspevkov: 269 Moje modely Poslať správu	Správa zaslaná: 16. 2. 2018 o 06:54 \| odkaz na príspevok Krásna práca, radosť sledovať. rado Bydlisko: Trencin ( 50 rokov ) Súhlasím +0 (?)
Majko2002 modelár Príspevkov: 1003 Moje modely Poslať správu	Správa zaslaná: 16. 2. 2018 o 07:29 \| odkaz na príspevok Wooooooow. Veľmi nádherné. Škoda ze ja ešte niesom až tak zruční , ale časom sa snáď naučim. Bydlisko: Bratislava, Podunajské Biskupice ( 22 rokov ) Súhlasím +0 (?)
