Technické parametre
| Výrobca: | vlasna vyroba | Rozpätie: | 2000 mm | Hmotnosť: | 1250 g |
| Kategória: | Lietadla - vetrone | Dĺžka: | 0 mm | Materiál: | balza preglejka |
| Motor: | 1,5ccm AP HORNET |
Popis
Rozhodol som sa že si postavim po treti krat dvojmetrovku RISER nakolko madobre letove vlasnosti planik mi ostal zo stavebnice tak som sa dal do toho....
ID Modelu: AM6185 | Zobrazenia: 9829 | Pridané: 20. 9. 2015 o 13:13 | Autor: bzuk3
hotovy trup pripraveny na…
osadene dva serva smerovka…
pripravene na potah trup bude…
| Autor | Správa | |
|
bzuk3 modelár
Príspevkov: 100 Moje modely Poslať správu |

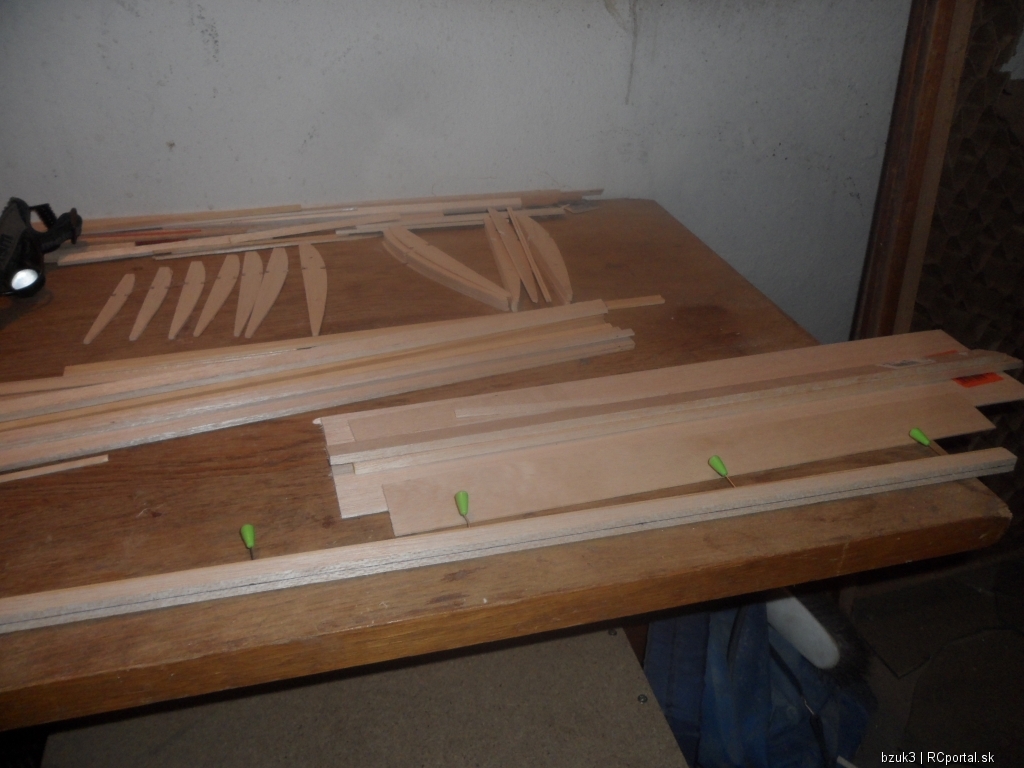

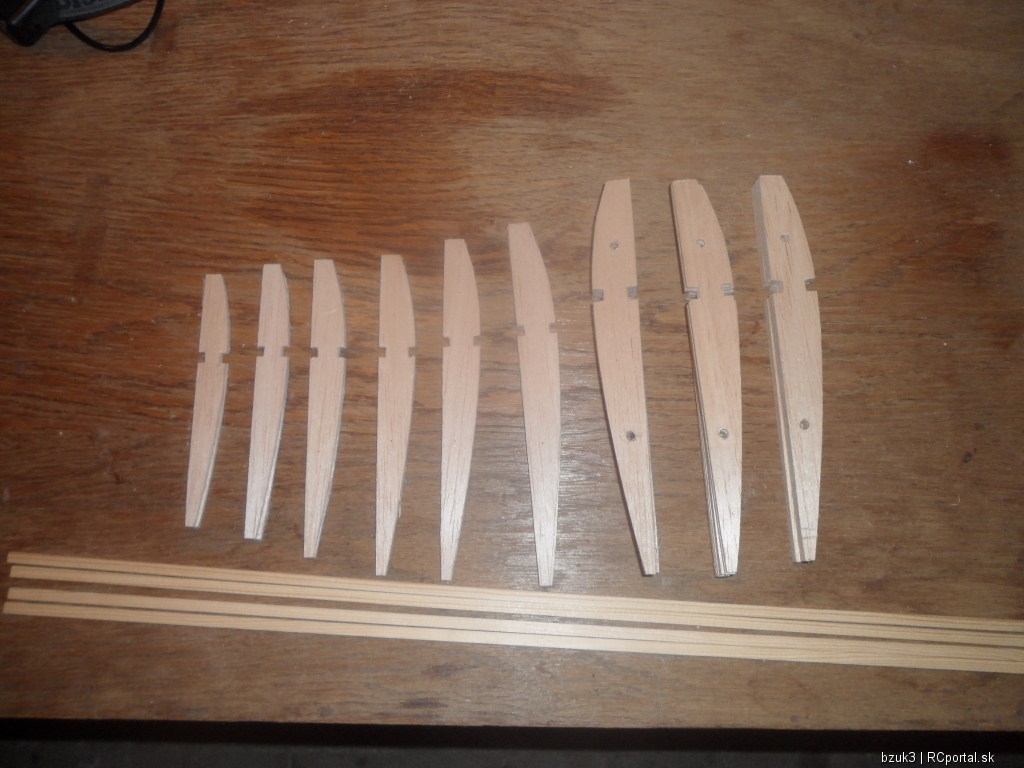

 po dlhšej dobe prikladam dalšie fotostredove rebra su vyrobene rašplovou interporaciou rebra na uši podla preglejkovych šablon prišpendlenych k balze... je to fajn len toho času je akosi malo..... |
|
|
bzuk3 modelár
Príspevkov: 100 Moje modely Poslať správu |

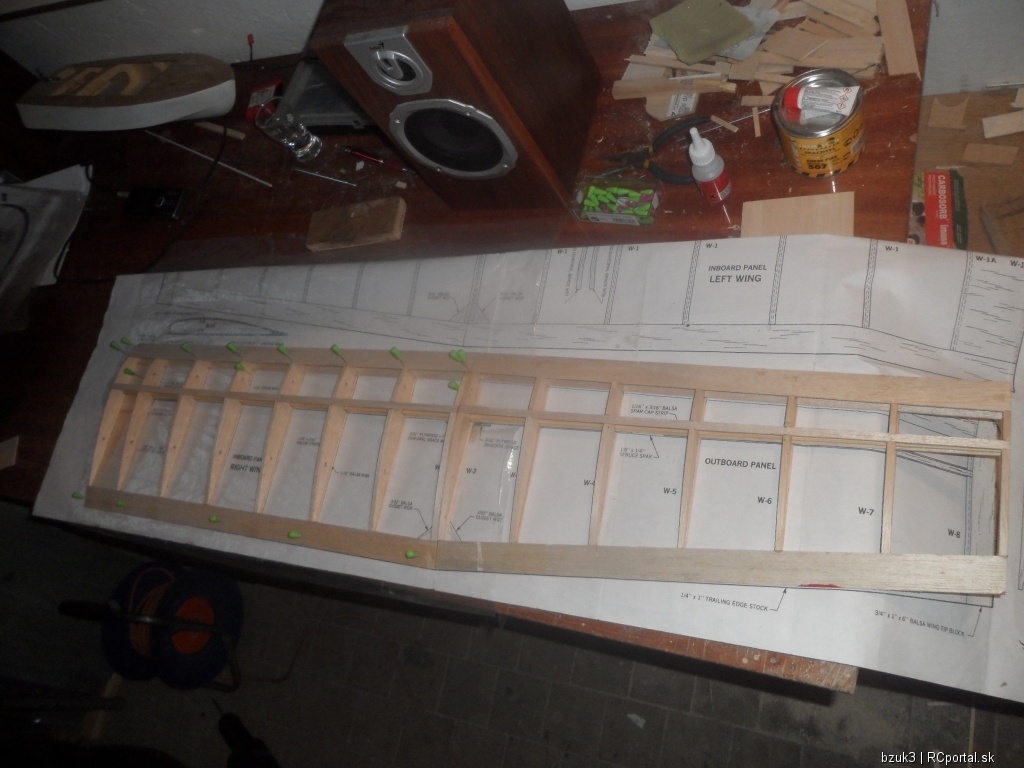

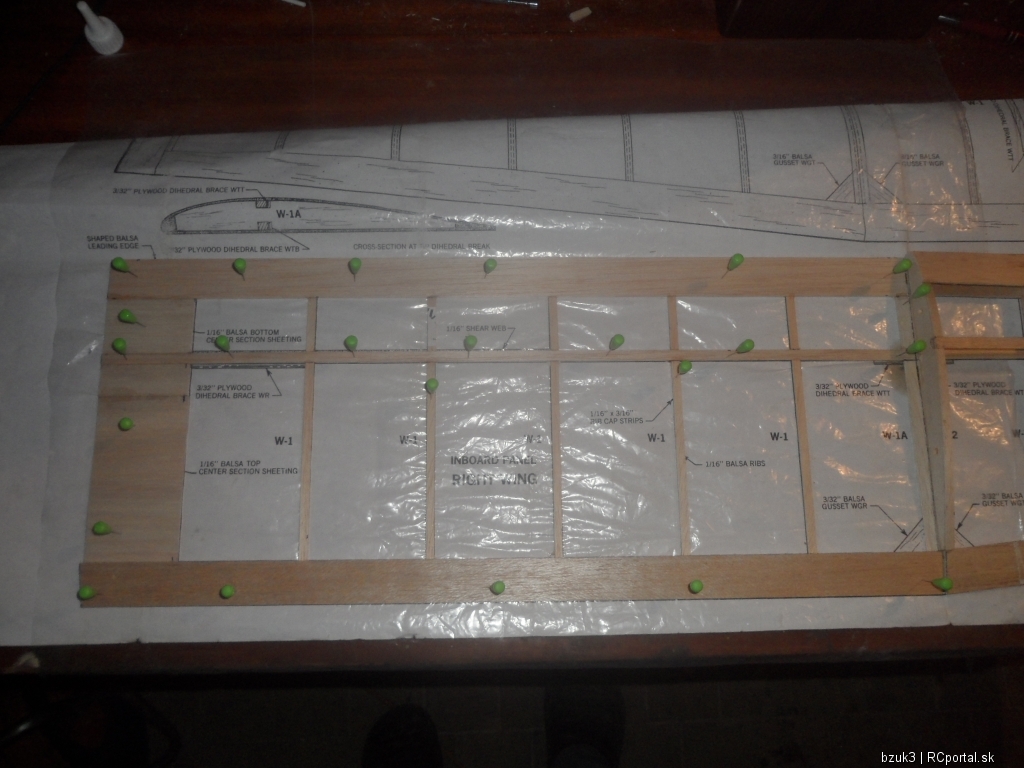

pridavam zopar foto zo stavby kridla    nabežku som vitvoril zbalzovej lišty 10*10  zabrusenim do požadovaneho tvaru |
|
|
bzuk3 modelár
Príspevkov: 100 Moje modely Poslať správu |

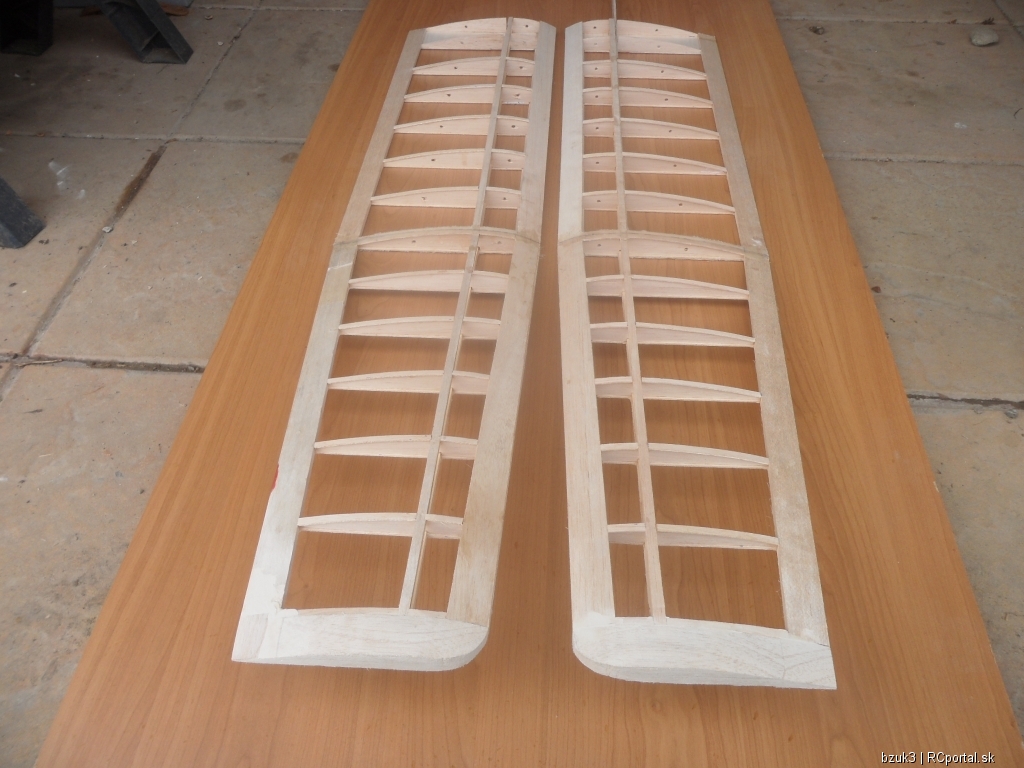

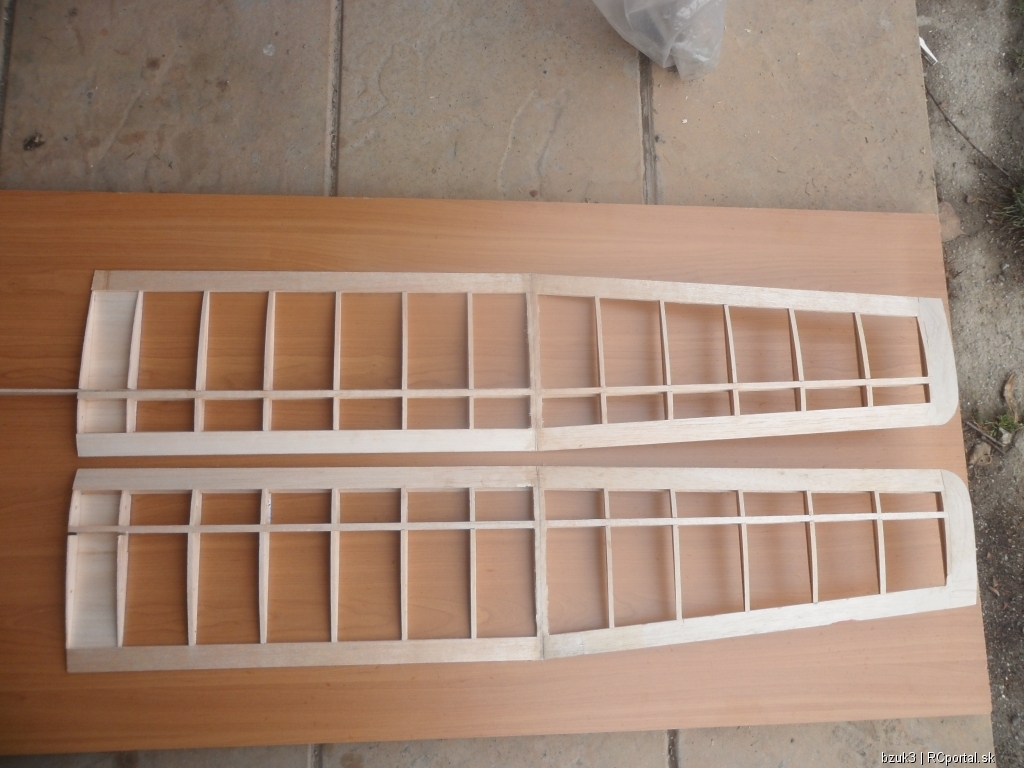

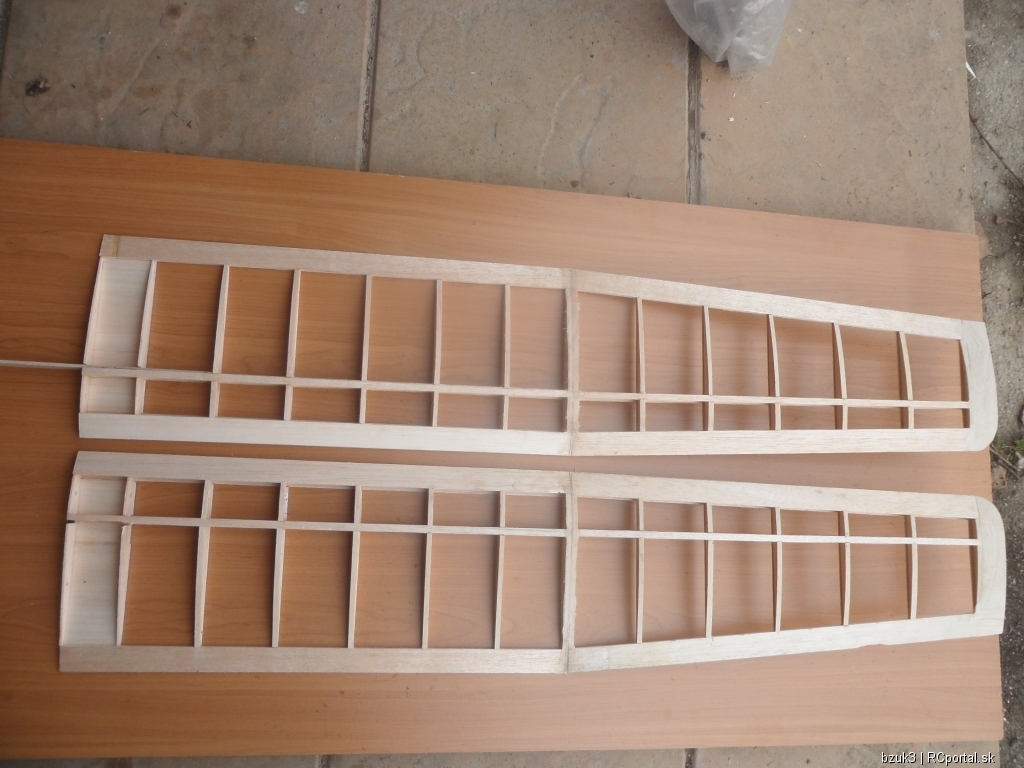

polovičky kridel mam konečne hotove už ich len spojit dokopy a zaoblit nabežku.......    uši som k sdredom prilepil na tupo pod uhlom a spoje prelaminoval dvoma vrstvami sklenou tkaninou 80g/1m snad to niečo vydrži.... |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
..Predpokladam, ze ked lepis usi na tupo bez spojky , tak snad preto, aby pri kolizii s planetou sa inteligentne ulomili bez toho, aby doslo k destrukcii zbytku konstrukcie a potahu. Alebo nie? Takto cielene zoslabeny spoj( balzove rebra na tupo + papierove potahy nesmeli byt s presahom) sme bezne pouzivali i na modeloch F1A, ktore po kopnuti determalizatoru casto padali na neupravene plochy,alebo sa obcas podarilo pri kruzeni skrtnut s modelom este na lanku o zemsky povrch a predpoklad poskodenia bol znacny. Tym sme si vytvorili vstupne podmienky pre rychlejsiu opravu na letisti i doma. Pozn. v mieste ked je spoj prelaminovany je jeho pevnost vyssia a lame sa obvykle tesne za zosilnenim, ak nie je urobena plynula zmena prierezu zosilnenia tz. odskakane tkaniny .S tym je nutne pocitat. Predpokladam, ze prelaminovanu mas nabeznu a odtokovu hranu a tenky pruzok v mietse pasnic nosnika,ze. veka |
|
|
bzuk3 modelár
Príspevkov: 100 Moje modely Poslať správu |
pravda je že sa to zlomi vedšinou za uchom ja to robim takto koncove rebro stredu je zo stredne tvrdej balzy 6mm hrubej ktore je zabrusene pod uhlom a na to je na tupo zalepene ucho ktore je lepene epoxidom na spoj je nanesena dvojmo sklena tkanina tenky pasik vedšinou je zo 6mm hrubej balzy aj koncove rebro ucha ale teraz som ho nedal je z balzy 2mm prveho risera som postavil zo stavebnice zo spojkami uši podla planu vetron som havaroval a ucho sa odlomilo aj zo spojkou všeobecne sa mi nedari doržat presnost spojek uši z preglejky večne mi niekam ujde uhol nemam s tym dobru skusenost.... preto to robim takto a zatial to funguje dvojka riser mal takto spajane uši fajne som s nim polietal prežil aj pristatie do krika... neodhadol som vzdialenost ale je pravda že keby spadol po kridle tak by to ucho asi nevidržalo ......... |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
... viem ako to robis, ale ak chces mat v pripade havarky cisty lom, nemozes ten spoj prelaminovat..... proste musis dat tej balze sancu rozstiepit sa po vlaknach. Jednoducho, vsetko zatazenie musi preniest len material tych dvoch zabrusenych rebier ,zlepenych na tupo. Potahy ucha a strednej casti musia koncit na sirokych rebrach v lomen, ale nesmu byt cez seba. Ked to drevo v spoji praskne tak praskne, ale potah zostane cely, bo jeden je na prostrednej casti a druhy na uchu. Ked ich spojis, tak sa neorganizovane roztrhnu. Ale v okamziku, ked do spoja vlepis spojku ,alebo ho prelaminujes , tak ztracas vyssie popisanu vyhodu tj. ze v pripade problemov sa ucho voci stredu ciste odlomi. Ten lom bude rozstiepany jak to vyjde a to sa ovela horsie opravuje. Ale modely su na lietanie a nie na opravovanie, ze? veka |
|
|
bzuk3 modelár
Príspevkov: 100 Moje modely Poslať správu |
Je to zaujimave vdaka za rady Veka určite to pri dalšom modeli vyskušam urobit takto teraz to už nepojde ked som to prelaminoval ja vedšinou potahujem ucho a kridlo cez seba takže potah sa pri koliziji dotrha ale určite to vyskušam urobit podla vašich rad.... je to zaujimavy postup len ma zaujima akym lepidlom sa lepi to ucho natupo... epoxidom asi nie však?  kridlo mam spojene... ešte urobit pylon na motor...... |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
.... kludne epoxidom.Stejne to rupne v dreve, nie v spoji. veka |
|
|
VladoVrancik modelár
Príspevkov: 1757 Moje modely Poslať správu |
JA nechcem velmi radit ,lebo este iba zacinam z modelmi ale po havarii pipera praveze povolili spoje od vyrobcu ktore boly lepene epoxidom co som ja lepil obycajnym herkulesom drzi stale takze ja uz vsetko radsej lepim herkulesom |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
.... ale pointa je , ze chceme ,aby to riadene prasklo. Nie aby to drzalo v mieste spoja. Pretoze ked nepraskne k prasknutiu nachystane miesto, poskodi sa zbytok konstrukcie. Jednoducho ten spoj medzi strednou castou a uchom musi vydrzat len zatazenie od aerodynamickych a zotrvacnych sil vo vzduchu. Ked sa vsak model stretne s pevnou prekazkou ( napr.ked sa nevojdes do dveri pri prenasani modelu....), potom je lepsie, ked ten spoj povoli a lom je cisty. A vo vo tom to je. Ja som naposledy poriesil spoj strednej casti a ucha jednoduchou drevenou nezalepenou spojkou. Vadila mi spatna skladovatelnost usateho kridla. Viz: http://veka1.rajce.idnes.cz/Vosa_2015-prototypove_kridlo./ http://veka1.rajce.idnes.cz/Vosa_2015-trup_a_ocasni_plochy./ Ps. samozrejme ,najjednoduchsie je urobit kridla s kvalitnymi spojkami, alebo spoje prelaminovat ci inak vyztuzit a bezdovodne netrieskat s poletuchou do zemegule. Je empiricky zistene a vedecky dolozene ,ze planeta pred modelom nikdy neuhne a vzdycky vyhraje.  veka |
|
|
VladoVrancik modelár
Príspevkov: 1757 Moje modely Poslať správu |
Dakujem zase som sa naucil nieco nove,tie odkazy fakt krasna a precizna praca |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
.... to si fakt nevedel,ze zemegula neuhne? veka |
|
|
VladoVrancik modelár
Príspevkov: 1757 Moje modely Poslať správu |
No uz som pocul ze strom skocil modelu do cesty aj auto a ja som sa stale cudoval preco mne ta zem neuhýba. |
|
|
bzuk3 modelár
Príspevkov: 100 Moje modely Poslať správu |
Vdaka veka ešte k tomu epoxidu čo napisal tomix Epoxid sa všeobecne použiva na pevnostne namahane spoje pokial ide o model kupeny v obchode ti na tom lepidle šetria ako sa len da človek si pri modeli prdne a ten sa rosipe ked je spoj riadne zaliaty epoxidom tak sa vedšinou zlomi mimo spoja ako napisal Veka modely su na lietanie a nie na lamanie ale aj ten najskusenejši sa niekedy utne a pravda stou zemegulou ta sa nikdy neuhne |
|
|
Fasciman modelár
Príspevkov: 914 Moje modely Poslať správu |

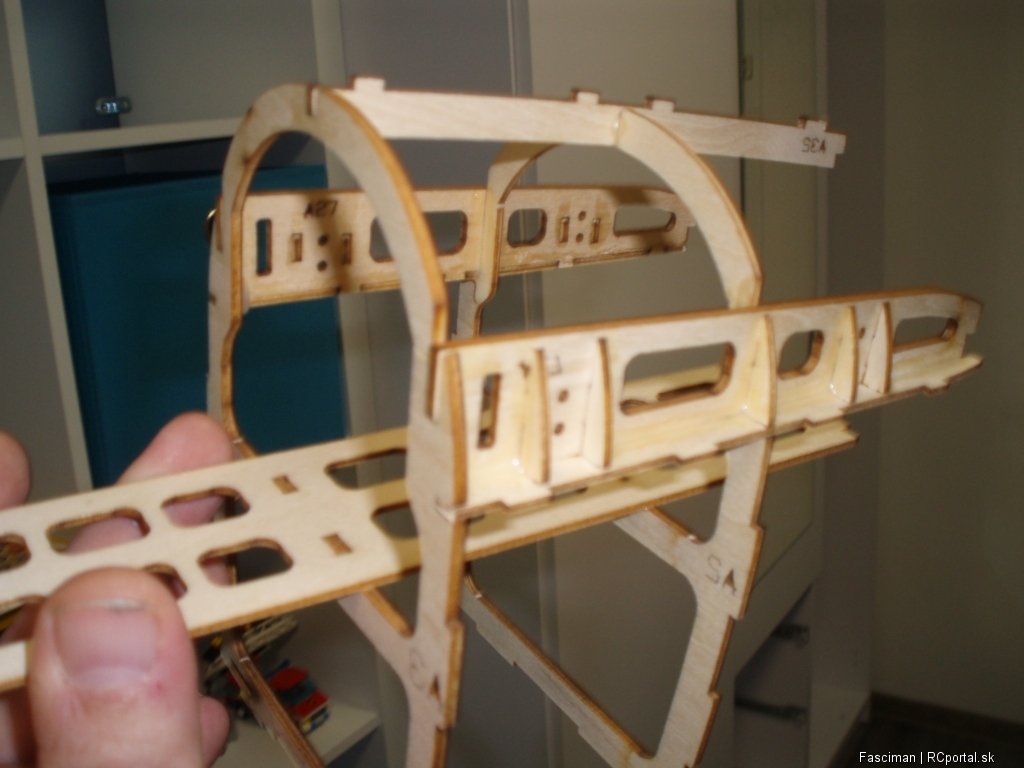

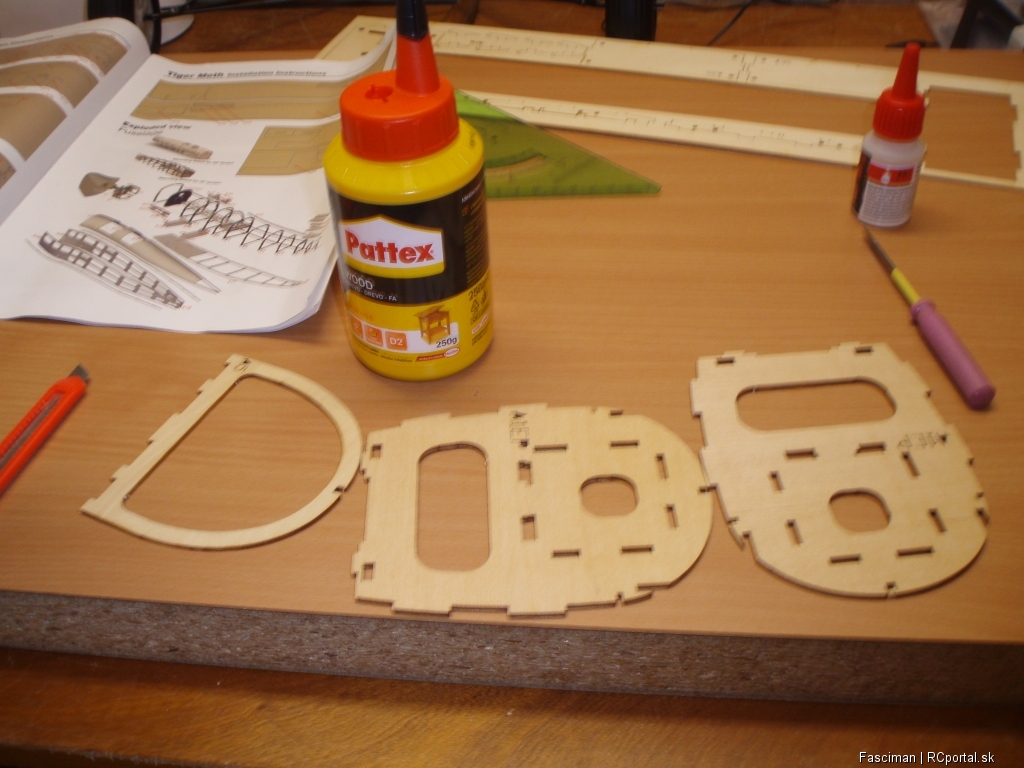

Včera som epoxidom 1200 (ale v malých množstvách - len jemnúčko "zaliate spoje"  lepil prednú časť trupu a motorovú prepážku s "domečkom" pre elektromotor na tomto (výborné lepidlo už celé dlhé roky). Zbytok Pattexom Wood, ako obvykle. Ale na tomto ma netrápi kde sa to zlomí - akosi neplánujem strety s pevnými prekážkami   |
