RC simulátor z vysielača MODELA

Pomocou starého vysielača Modela T6 som urobil ovládač k simulátoru Phoenix a to v podstate do 10€.

Vysielač som mal doma dlhé roky a bolo mi ho ľúto vyhodiť. Myslím si, že ešte mnohí sú v rovnakej situácii a tento článok môže byť pre iných inšpiráciou.

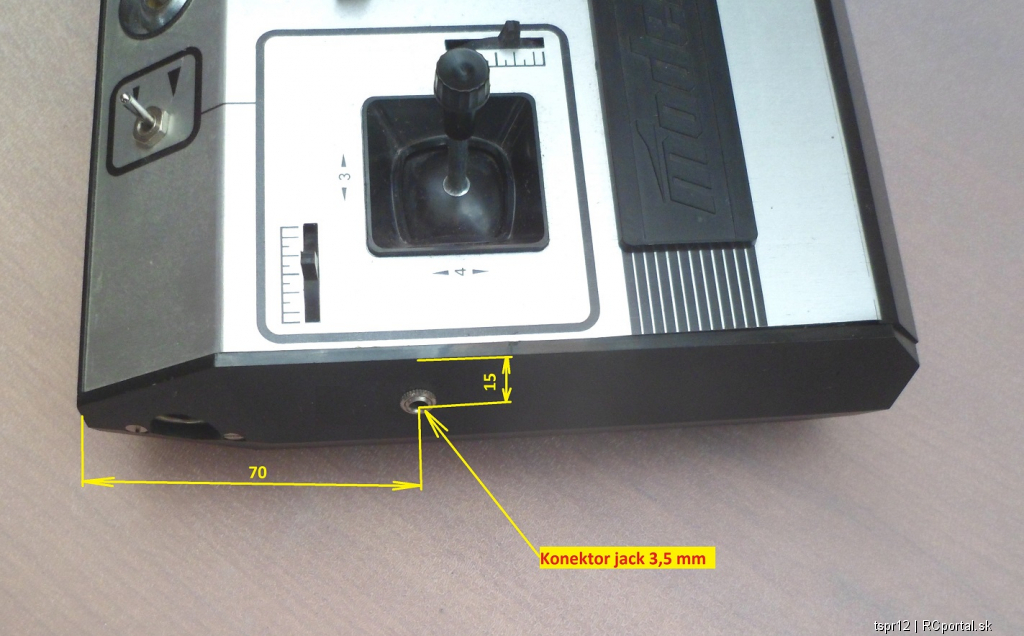

Na ebay som kúpil USB pripojenie. V vysielača som vybral kryštál (zníži sa odber z batérií). Kúpil som Jack zásuvku 3,5 mm a nainštaloval do vysielača.

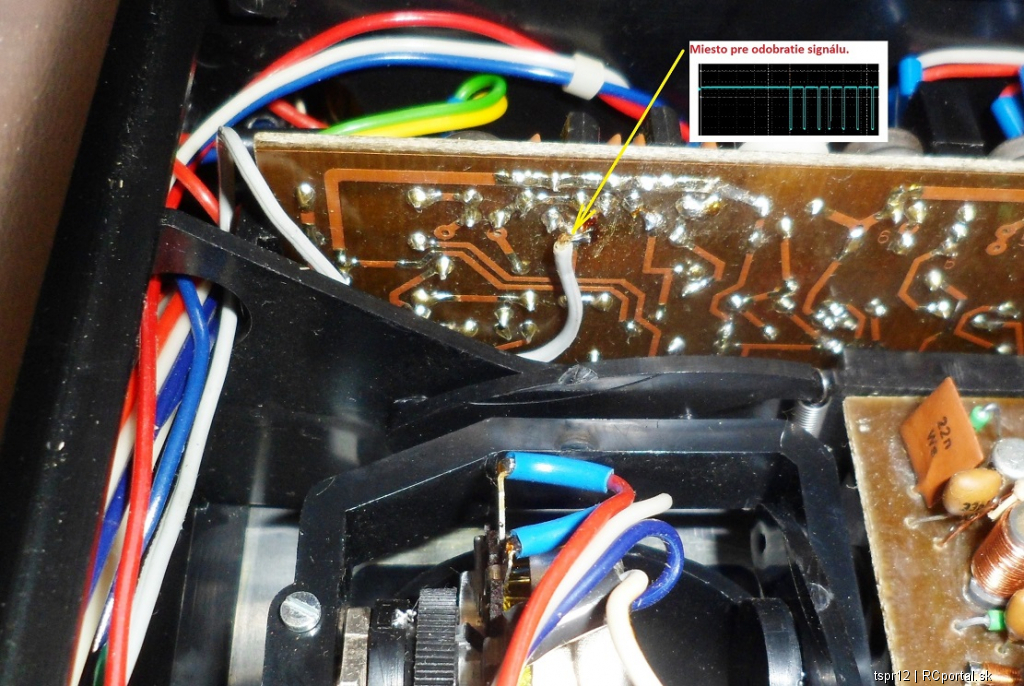

Je veľmi dôležité nájsť vhodný signál pre USB ovládač. Na obr. je miesto, z ktorého som odobral signál.

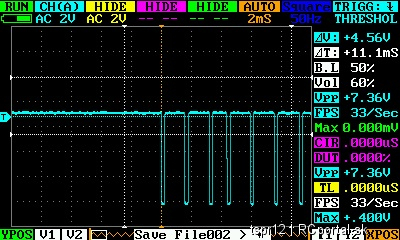

Tvar signálu musí byť tak ako je na obr.

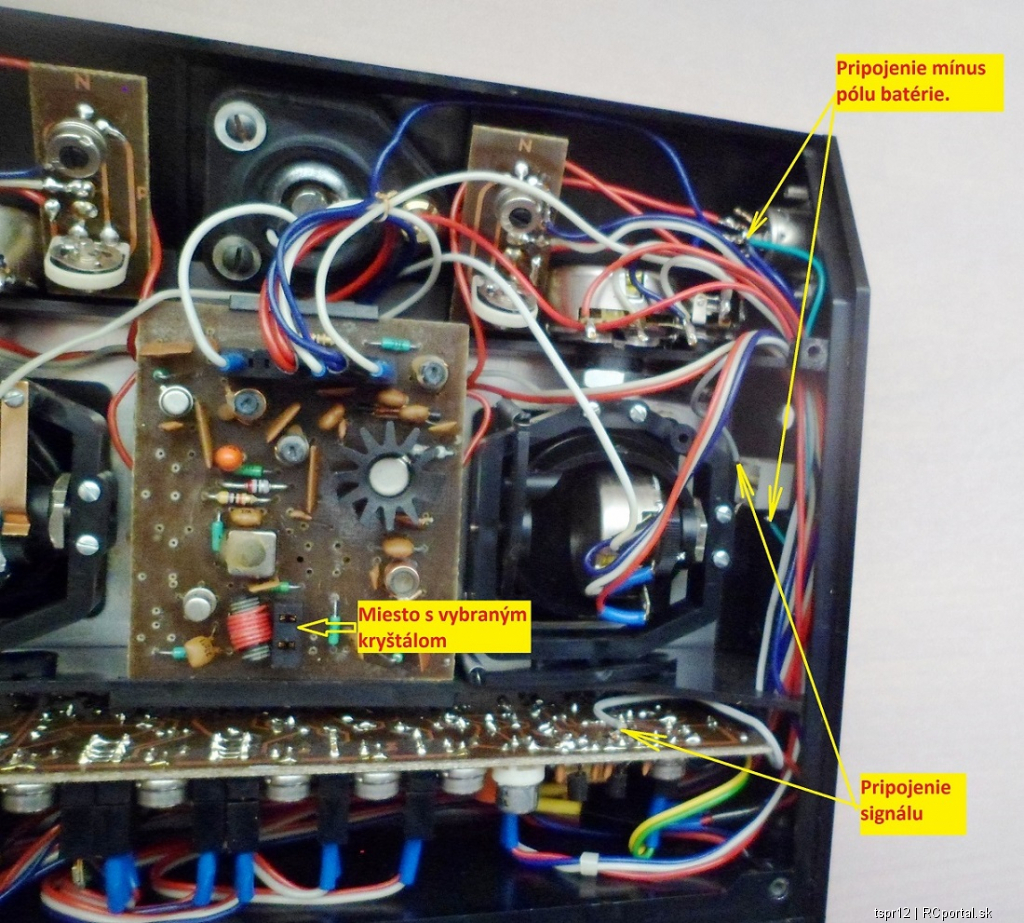

Pripojenie signálu a mínus polu z batérie je jasné z následného obrázku.
Mínus pól ide na dlhšiu časť konektora a aktívny signál na kratšiu časť konektora.

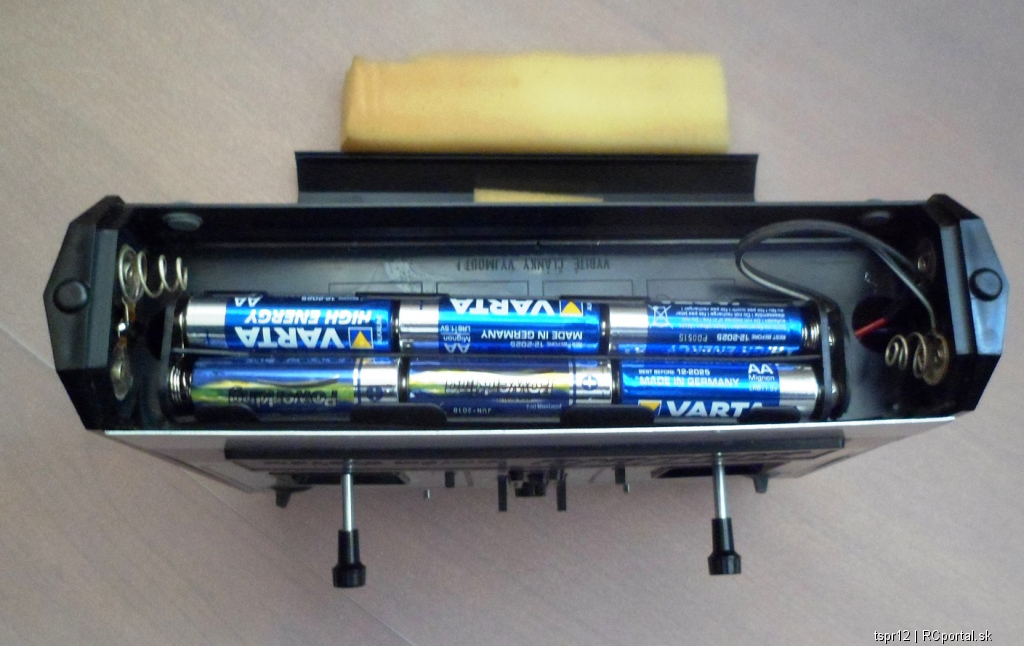

Napájanie som upravil pre 6 kusov tužkových batérií.
Dokúpil som držiak batérií a výstup som priletoval k pôvodným kontaktom.
Je jasné, že som dodržal polarizáciu výstupu držiaka batérií s pôvodnou polarizáciou vysielača.
Vzniknutú medzeru som vyplnil molitanom.
Pre zaujímavosť vysielač z bateriek berie prúd cca 38 mA.



Po nakonfigurovaní simulátora Phoenix 5 zostava funguje bez problémov (sekania a pod.) pod operačným systémom Windows 7 - 64bit.
