Technické parametre
| Výrobca: | vlastní konstrukce | Rozpätie: | 1400 mm | Hmotnosť: | 8500 g |
| Kategória: | Lietadla - turbíny, EDF | Dĺžka: | 1900 mm | Materiál: | překližka, balza |
| Motor: | 2x vasa 90 mm |
Popis
ahoj, stavím podle vlastního návrhu ve 3D programu tohoto jeta. Je 190 cm dlouhý a rozpětí je 140 cm. Bude osazený 2x90mm Vasafan + het na 12čl. každej. Podvozek elektrický, bržděný. Vypáleno na cnc laseru.
ID Modelu: AM2120 | Zobrazenia: 6795 | Pridané: 9. 10. 2012 o 19:44 | Autor: pekos
| Autor | Správa | |
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |
to nie sú diery, to sú ukončené profily krídiel v preglejke tam nie sú žiadne diery, to je len ukončenie profilov v preglejke |
|
|
pf1960 modelár
Príspevkov: 727 Moje modely Poslať správu |
To Veka: Pánty používam klasické, podľa možnosti čo najväčšie. Vlepím ich najprv do kridla, potom podľa ich polohy odvŕtam príslušné otvory do krídelka. Tie sú vždy o čosi väčšie, ale iba o chlp. Nasucho vyskúšam. Ak to sedí namiešam si zmes epoxidu a balsového prachu čo vznikol pri vyvrtávaní otvorov - takú kašičku. Naplním otvory v krídelku (okraje začistím, aby mi nezlepilo aj samotný pánt) a vsuniem krídelko nadoraz na pánty. Potom opatrne vychýlim krídelko nahor a nadol (zhruba o predpokladané maximálne výchylky) - čím mi samozrejme trochu odskočí od čela krídla. Potom už len zastabilizujem krídelko voči krídlu a nechám 5min zaschnúť. Asi ma majstri modelári za takýto postup nepochvália, ale čo už ... |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
.... mala inspirace ohledne instalace klasickych pantu: http://www.rcmania.cz/viewtopic.php?f=18&t=44067&hilit=+panty http://www.rcmania.cz/viewtopic.php?f=18&t=51893&hilit=+panty http://www.mojehobby.cz/diskuze/strom2.php?idforum=25&potec=1076403 veka
.. jo uz mi doslo , ze to je laserom spalena hrana preglejky . veka |
|
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |
dík za námety niečo vymyslím |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |
Ahoj, omlouvám se za zpožděnou reakci, opravdu teď nevím co dřív...  (píšu z práce)- Panty: na tomto modelu jsme chtěli vytvořit pant z tkaniny a přelaminovat k horní straně křídla. Proto v křídle není žádná výplň pro konvenční panty. Osobně nejsem přívrženec klasických pantů, narušují linii křídla..  - těžiště pošlu o víkendu, musím prohledat počítač a najít výpočet, někde to tam mám.. - pohon: zde opravdu nešetřit, bude to chtít okolo 4kg statického tahu na jedno edf - ale to v dnešní době není problém. - podvozek: z důvodu nedostatku místa je podvozková šachta nemaketově posunuta od středu ven, je potřeba dle konkrétní mechaniky ji vyplnit bukovými špalky na míru. Bude to chtít trochu epoxidu, případně i uhlíku a modelářské práce.. - doporučuji udělat si přístupový otvor za kabinou pro baterie, vnitřní kostru bez milosti a podle potřeby odfrézovat. - kopyto kabiny potáhnout ještě alespoň třemi vrstvami 80-120gr. tkaniny. Aby se při vakuování nezbortilo. víc mě zatím nenapadá, je to prostě polotovar a je zde třeba trochu tvořit.. - přimlouval bych se za stříkanou povrchovku místo folie.. S folií práce sice rychlá, ale otěruvzdornost velmi nízká a při manipulaci s modelem nebývá nouze o mírné kolize s prostředím.. Petr H. |
|
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |
pomaly pokračujem spravil som osadenia a držiaky serv v krídlach a na smerovke pripravil som diery na pánty. Príde folia a potiahnem krídla |
|
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |

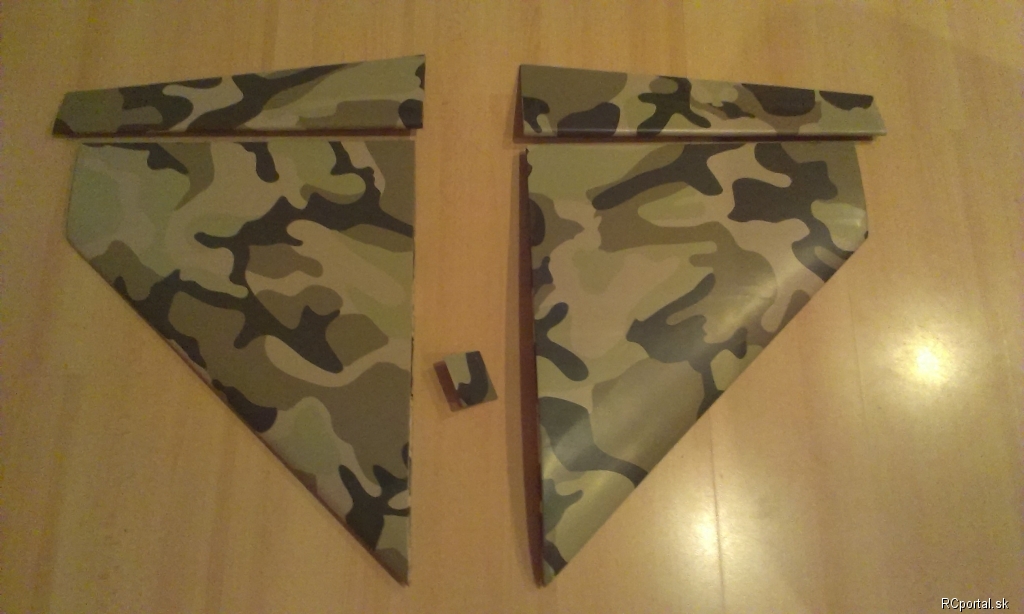

Už som začal foliovať krídla dnes dám pánty  |
|
|
pf1960 modelár
Príspevkov: 727 Moje modely Poslať správu |
Pekná kamufláž, si si dal robotu... |
|
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |
ani nie to už je taká folia |
|
|
pf1960 modelár
Príspevkov: 727 Moje modely Poslať správu |
Ahoj - pomaly sa idem pustiť do výroby elevónov - môžeš mi zmerať ich hĺbku pri koreni a na konci? |
|
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |
Ahoj pozriem doma a napíšem |
|
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |
Uplne som zabudol, rozmery 75mm a 130mm |
|
|
rclubos modelár
Príspevkov: 56 Moje modely Poslať správu |

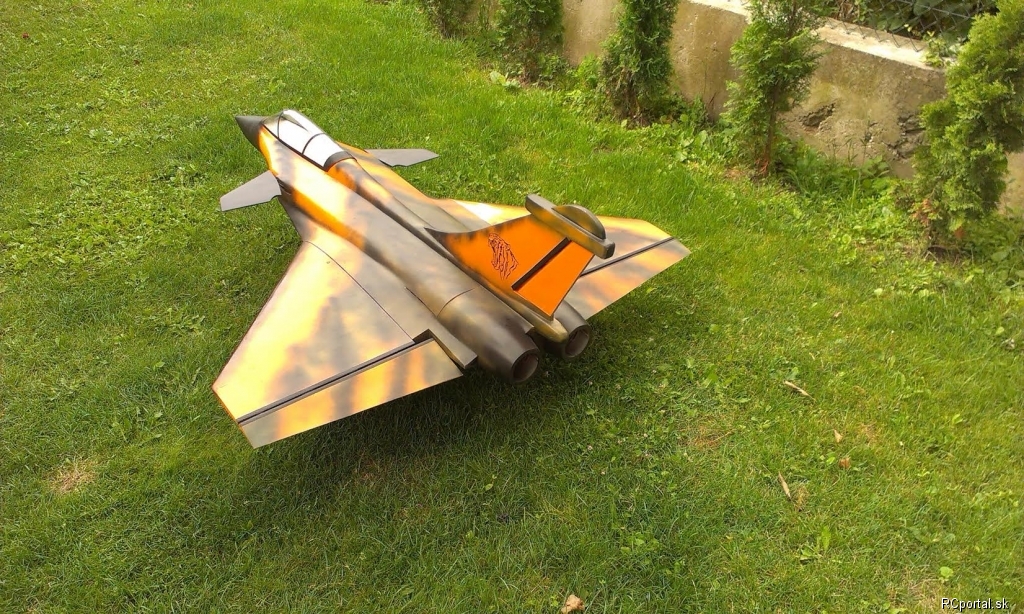

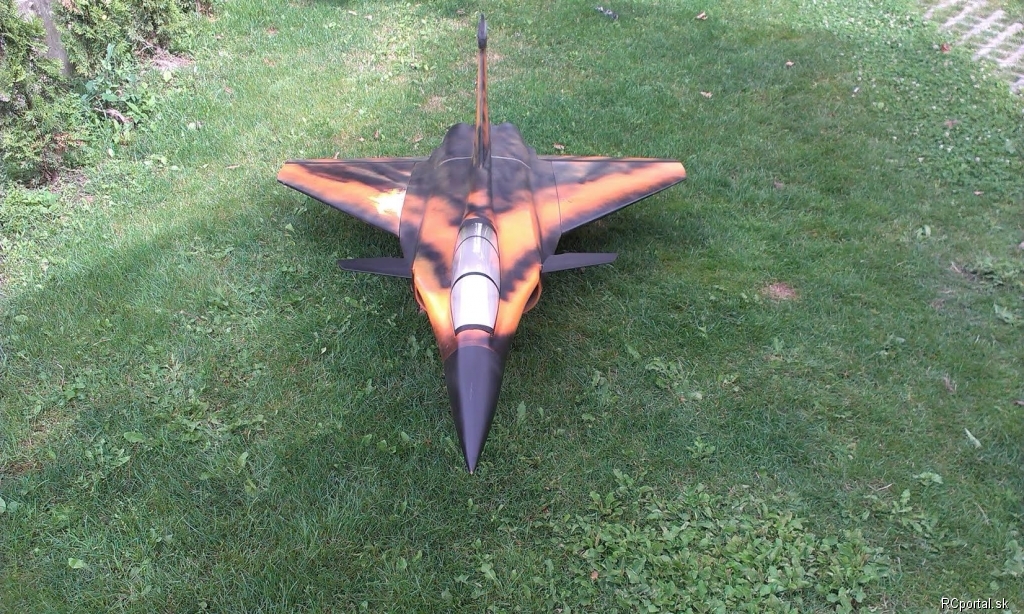

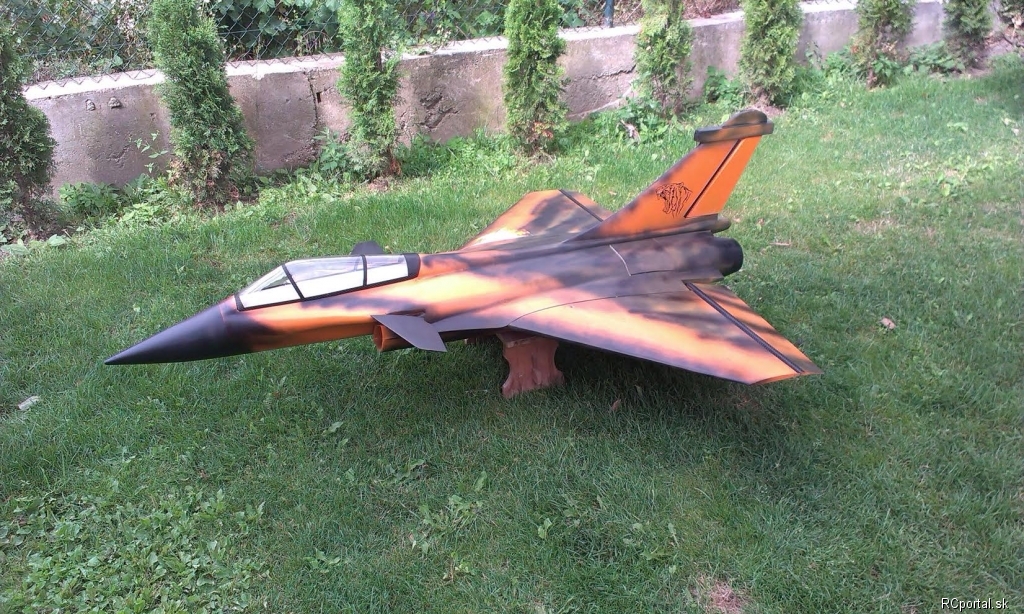

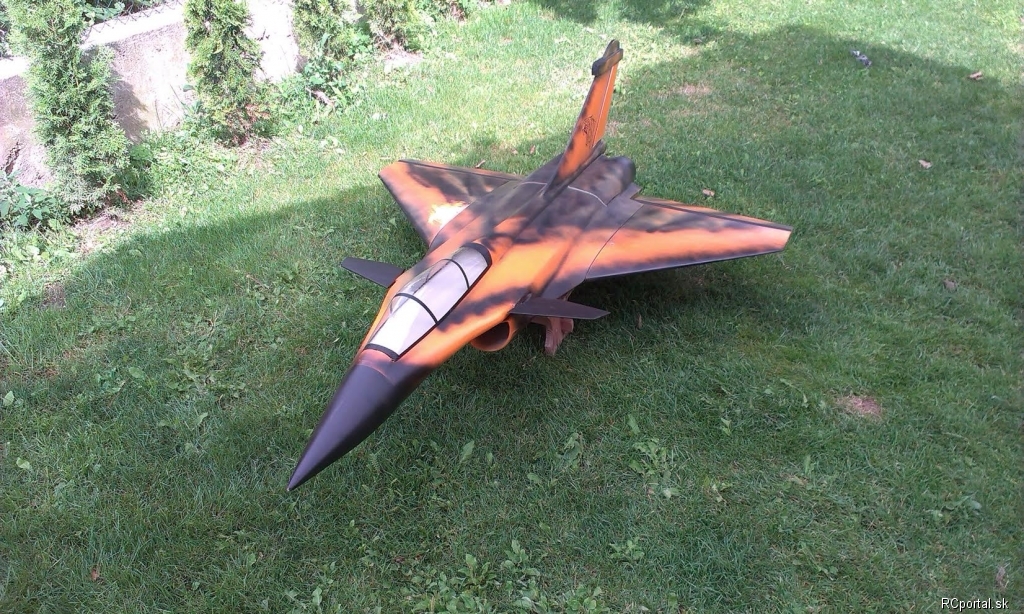

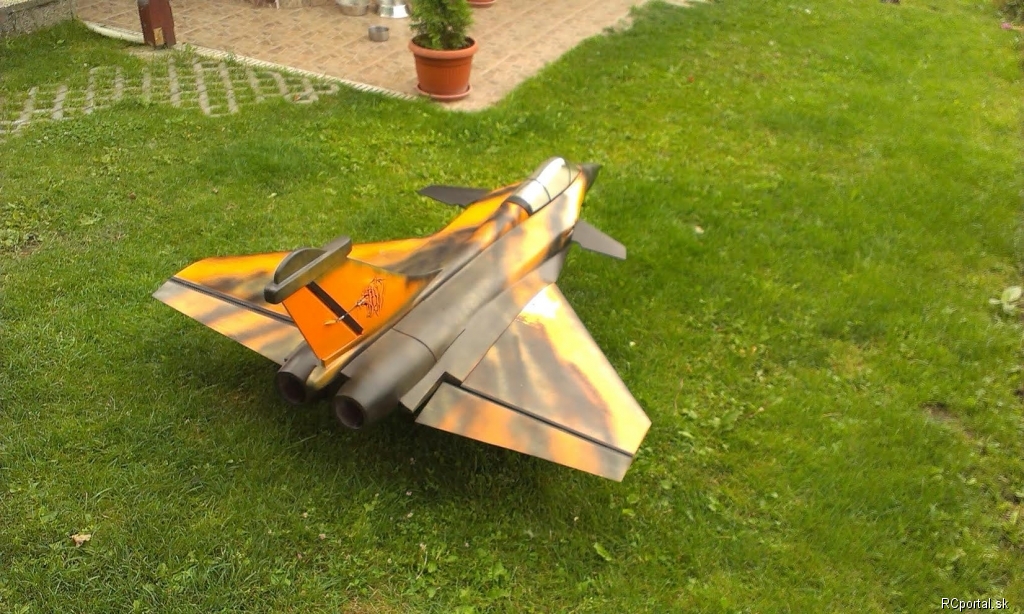

trochu som pokročil pomaly začnem s podvozkom a elektrikou len financie sa musia zohnať       |
|
|
pf1960 modelár
Príspevkov: 727 Moje modely Poslať správu |
Krásne to máš... Ja budem čoskoro robiť podvozkové nohy do môjho, tak ak sa mi podaria, môžem skúsiť aj tebe. |
