Technické parametre

Výrobca:		Rozpätie:	0 mm	Hmotnosť:	0 g
Kategória:	Koptéry	Dĺžka:	0 mm	Materiál:
Motor:

Popis

Zacinam stavat Quadcopter. Zatial cakam na material, vsetko uz je na ceste.
Realizovane to bude na platforme Arduino + MultiWii
Zostava bude nasledovna:

- DX
-- 1x Premium MotionPlus for Wii Remote (White) - $9,67
-- 1x Designer's Nunchuck Controller for Wii - $6,62

- HK
-- 4x Turnigy 2217 20turn 860kv 22A Outrunner - $53,12
-- 4x TURNIGY Plush 18amp Speed Controller - $44,20
-- 1x 10X6 Propellers (Standard and Counter Rotating) (6pc) - $2,93
-- 20x par 4mm konektorov - $4,68

- HWKitchen
-- 1x Seeeduino V2.21 (Atmega 328P) - €19,80
-- 1x Harness for Arduino Mega/Arduino/Seeeduino Kit - €6,60

- Neaka firma vypredavala zasoby
-- 1x 0,2m2 plexiglas 8mm - €10,00

- Postovne
-- Spolu 25,- EUR

Este potrebujem zohnat hlinikovy profil 10x10 x2 mm a z niecoho vyspekulovat stred.

Priebezne budem informovat ako sa mi dari.

----------------------------------
Zatial cena: 147,30 EUR

ID Modelu: AM694 | Zobrazenia: 21004 | Pridané: 29. 3. 2011 o 15:08 | Autor: cypo.sk

1 2 3 4 5 6 7 8

Autor	Správa
hofoo7 modelár Príspevkov: 562 Moje modely Poslať správu	Správa zaslaná: 29. 3. 2011 o 15:10 \| odkaz na príspevok som zvedavy co z toho bude tak potom tu daj foto prajem ti vela dobreho lepidla a materialu Bydlisko: Kysucky Lieskovec ( 24 rokov ) Súhlasím +0 (?)
sqo3d modelár Príspevkov: 328 Moje modely Poslať správu	Správa zaslaná: 29. 3. 2011 o 17:43 \| odkaz na príspevok neviem ci poznas http://warthox.bplaced.net/?cat=9 Na akrobaciu by som si nieco take aj ja rad zlozil. Teraz lietam s xaircraft X600D Súhlasím +0 (?)
cypo.sk modelár Príspevkov: 80 Moje modely Poslať správu	Správa zaslaná: 29. 3. 2011 o 17:54 \| odkaz na príspevok Vcelku zaujimave. Ja to chcem skor na kamerku mozno neskor FPV, akrobacia ma moc netaha. Bydlisko: Senec Súhlasím +0 (?)

olisoft modelár Príspevkov: 322 Moje modely Poslať správu	Správa zaslaná: 29. 3. 2011 o 21:17 \| odkaz na príspevok Hlinikovy profil kupis v baumaxe... Ja som si postavil quad s kkmulti controlerom (ako druhu verziu), ram este neprerobeny, ale chcem nieco ako predava JakubJ: http://www.quadframe.com/html/quad003.html Inak pozor na tie wii veci z DX, cital som uz par reakcii, ze to lietalo vseliako az do vymeny za origo wii suciastky. Bydlisko: PN ( 50 rokov ) Súhlasím +0 (?)
cypo.sk modelár Príspevkov: 80 Moje modely Poslať správu	Správa zaslaná: 29. 3. 2011 o 22:29 \| odkaz na príspevok Hej, dnes som sa bol pozriet v Baumaxe. Profilov ze si clovek ani nevyberie. Dokonca maju aj strieborny elox. Ale ten 10x10x1 sa mi zdal dost slaby. Pockam aka bude velkost motorov a asi dam 15x15 Neviete niekdo kde by som v okoli BA zohnal 50x50cm plexisklo (akrylat)? Bydlisko: Senec Súhlasím +0 (?)
Peter team RCPortál Príspevkov: 2167 Moje modely Poslať správu	Správa zaslaná: 29. 3. 2011 o 23:43 \| odkaz na príspevok chlape, drźím palce, tiež ma to láka, len som slabśí v elektronike. zato by som nemal problém s tou mechanickou stránkou neviem, na čo potrebuješ plexy a akú hrúbku potrebuješ, ale plexy je krehké, nezabudni. pruźnejśie je PET alebo PETG - to prakticky nedolámeš (viď pet fľaśe) ešte by priśiel do úvahy polycarbonát - obchodné meno napríklad lexan - samozrejme nemyslím ten komôrkový, ćo je bežne známy. tebou hladané plexy v rôznych hrúbkach majú vo firme SIBA v Bernolákove - majú tam celé tabule a po dohode aj narežú - ale podľa toho čo potrebuješ, možno také potrebné kusy nájdeš aj v odpade u nich Bydlisko: Nové Zámky ( 60 rokov ) Súhlasím +0 (?)

Audino modelár Príspevkov: 2521 Moje modely Poslať správu	Správa zaslaná: 30. 3. 2011 o 08:32 \| odkaz na príspevok Bratia v cechcach uz to maju zalietane,ber to len ako info,nie moje rypanie. http://www.rcmania.cz/modules.php?name=Forums&file=viewtopic&t=30838&postdays=0&postorder=asc&start=0 http://www.rcmania.cz/modules.php?name=Forums&file=viewtopic&t=36483 Ahaaaa,citam,ze aj tam prispievas. Súhlasím +0 (?)
cypo.sk modelár Príspevkov: 80 Moje modely Poslať správu	Správa zaslaná: 30. 3. 2011 o 08:56 \| odkaz na príspevok Audino: Dik za info, nieco uz som cital, rad si precitam aj toto. Peter: Pevne dufam ze plexy 6mm bude dost odolne aby som z neho spravil stred 2x a medzi to prisroboval hlinikove ramena 25-30 cm 15x15mm Plexi uz som zohnal, firma v BA vypredava sklad, 6mm 760x1430mm biela za 16EUR. No nekup to. Bydlisko: Senec Súhlasím +0 (?)
olisoft modelár Príspevkov: 322 Moje modely Poslať správu	Správa zaslaná: 30. 3. 2011 o 10:32 \| odkaz na príspevok Plexi nevydrzi, praskne Ti. To mas na istotu. Ked uz, tak textit (alebo stare zakladne dosky z ktorych das dolu suciastky), je pevny a lahky. Bydlisko: PN ( 50 rokov ) Súhlasím +0 (?)
cypo.sk modelár Príspevkov: 80 Moje modely Poslať správu	Správa zaslaná: 30. 3. 2011 o 12:19 \| odkaz na príspevok Tak som zrovna kupil 8mm plexiglas a je vcelku pruzne, nemyslim ze to bude take tragicke s prasknutim. Bydlisko: Senec Súhlasím +0 (?)
cypo.sk modelár Príspevkov: 80 Moje modely Poslať správu	Správa zaslaná: 30. 3. 2011 o 14:23 \| odkaz na príspevok Tak som pre istotu realizoval "zatazovy" test plexiskla Plexi 10x15 cm, hrubka 8mm Testovacie prostredie Plaxi bez problemov prezilo viac krat pad nasledovneho naradia (velkost 24-27) z 1 metra. Kedze som nadalej nechcel stresovat kolegov o poschodie nizsie, vzal som plexi do ruky a skusal ho naradim niekolko krat presvedcit o tom ze je krehke. A tu je vysledok Nepodarilo sa mi dokonca ani odbyt roh, coz som sa na konci snazil. Takze dufam stred quadcopteru tvoreny 2x 15x15cm plexisklom 8mm bude dostatocny. A ak quadcopter spadne, myslim ze plexi bude to posledne co ma bude trapit, mam ho este dost. Bydlisko: Senec Súhlasím +0 (?)
olisoft modelár Príspevkov: 322 Moje modely Poslať správu	Správa zaslaná: 30. 3. 2011 o 15:21 \| odkaz na príspevok Tak potom daj foto, som zvedavy ako to bude vyzerat. Mas nejaky plan na ram? Bydlisko: PN ( 50 rokov ) Súhlasím +0 (?)

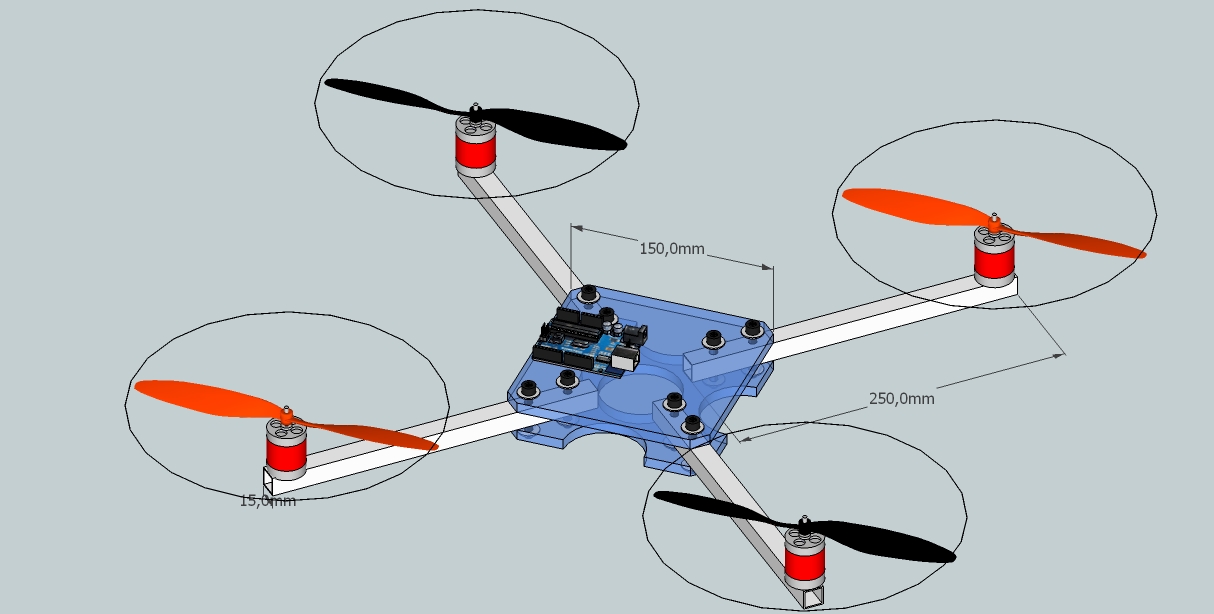

cypo.sk modelár Príspevkov: 80 Moje modely Poslať správu	Správa zaslaná: 30. 3. 2011 o 15:52 \| odkaz na príspevok Plan mam zatial len v hlave. Chcem 2x 15x15cm plexi (zaoblene rohy) a medzi ne 4x ramena. Uvidim ako sa rozhodnem. Bydlisko: Senec Súhlasím +0 (?)
olisoft modelár Príspevkov: 322 Moje modely Poslať správu	Správa zaslaná: 31. 3. 2011 o 08:01 \| odkaz na príspevok Ja chcem po pokusnom drevennom rame prejst na sklapaci, akurat bez tych ochran motorov a ine nozicky... inspiracia: Bydlisko: PN ( 50 rokov ) Súhlasím +0 (?)
Peter team RCPortál Príspevkov: 2167 Moje modely Poslať správu	Správa zaslaná: 31. 3. 2011 o 23:24 \| odkaz na príspevok neber mi to za zlé, ale čo ťa vedie k tomu plexy? dve 8mm hrubé musia váźiť tonu. prečo nie 2mm Cuprextit? alebo budeš plexy odľahčovať? Bydlisko: Nové Zámky ( 60 rokov ) Súhlasím +0 (?)
