Technické parametre
| Výrobca: | ja | Rozpätie: | 225 mm | Hmotnosť: | 3700 g |
| Kategória: | Autá - elektrické | Dĺžka: | 680 mm | Materiál: | PLA, PETG |
| Motor: | aku vŕtačka |
Popis

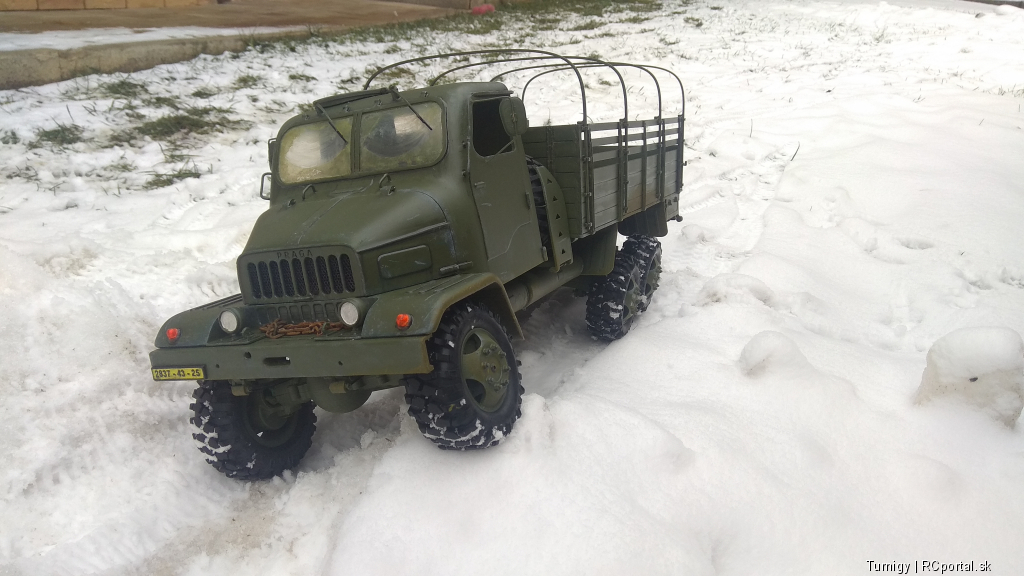

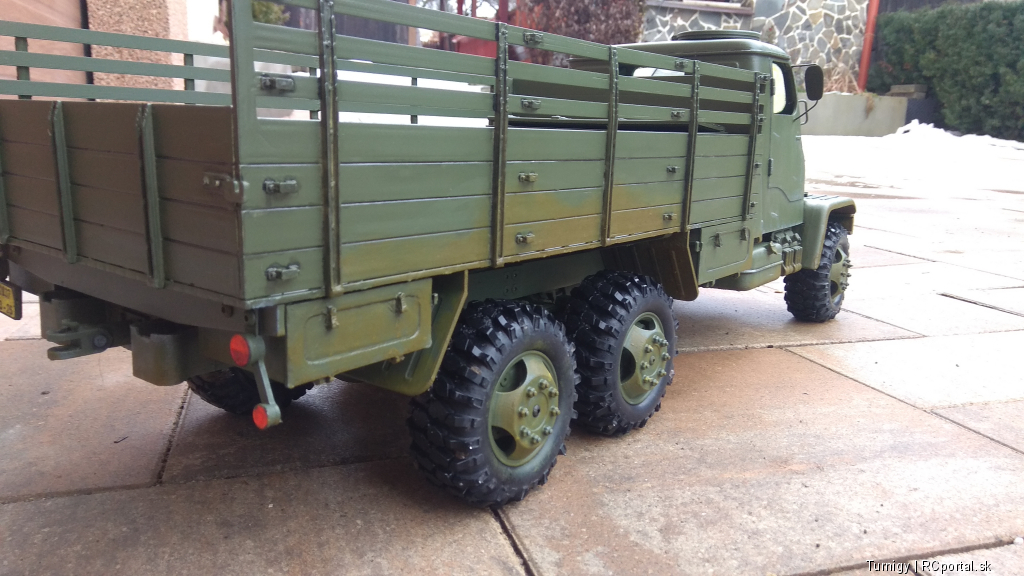

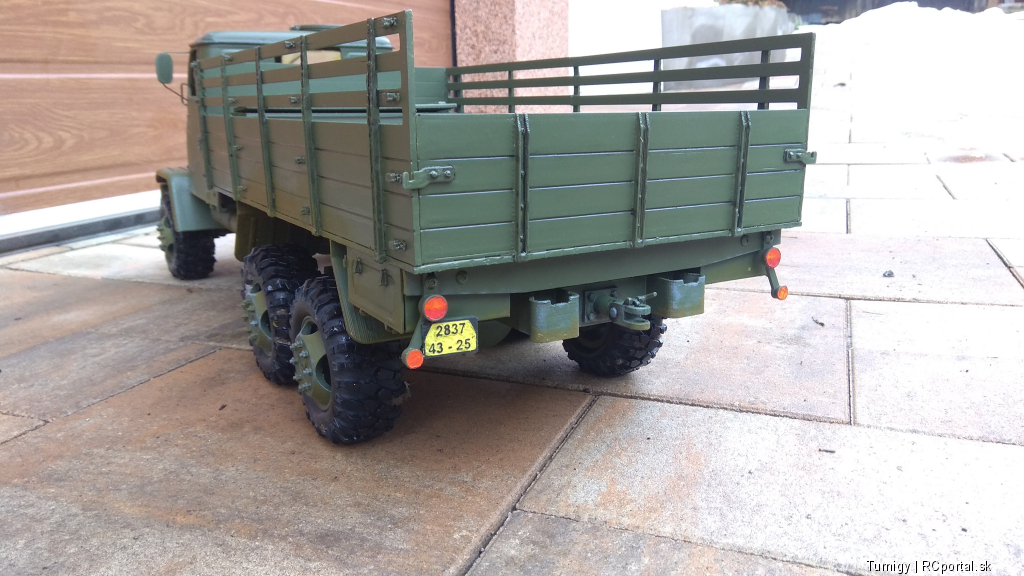

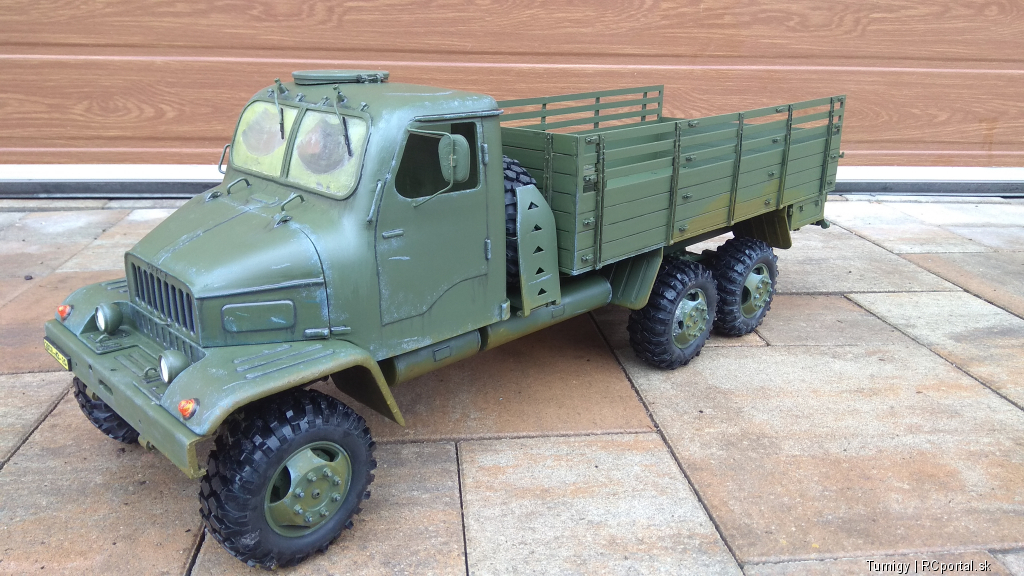

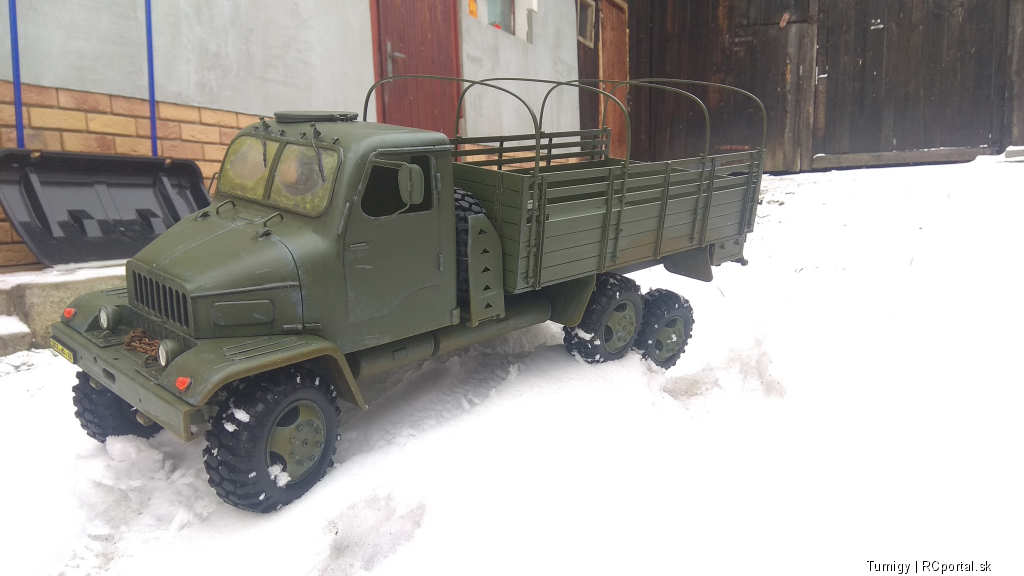

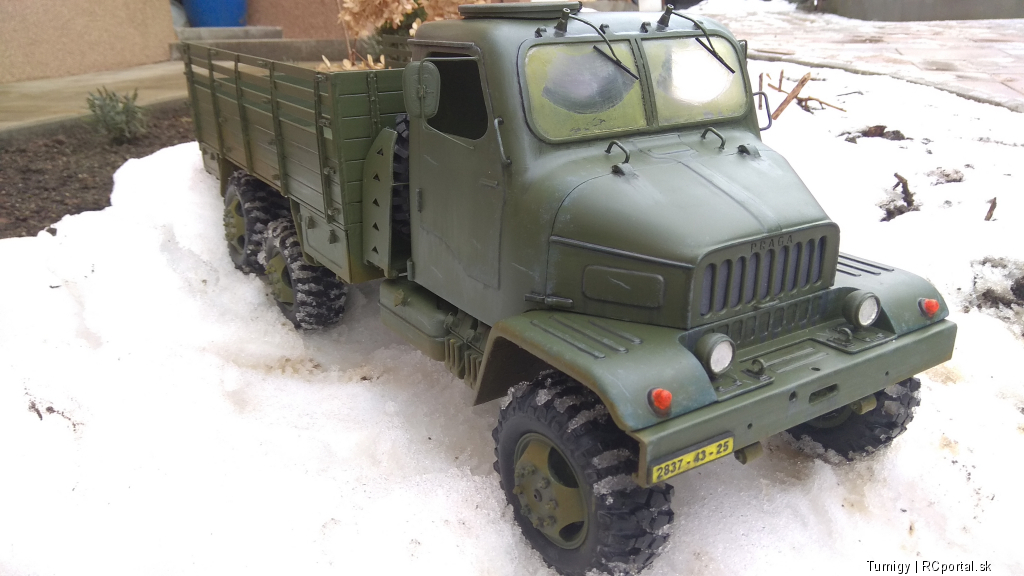

Model je inšpirovaný Pragou V3S. Takmer všetko je vyrobené 3d tlačou - rám, nápravy, kardany, poloosy, prevody, listové perá. Kupované sú iba ložiská, skrutky, elektronika a gumy.

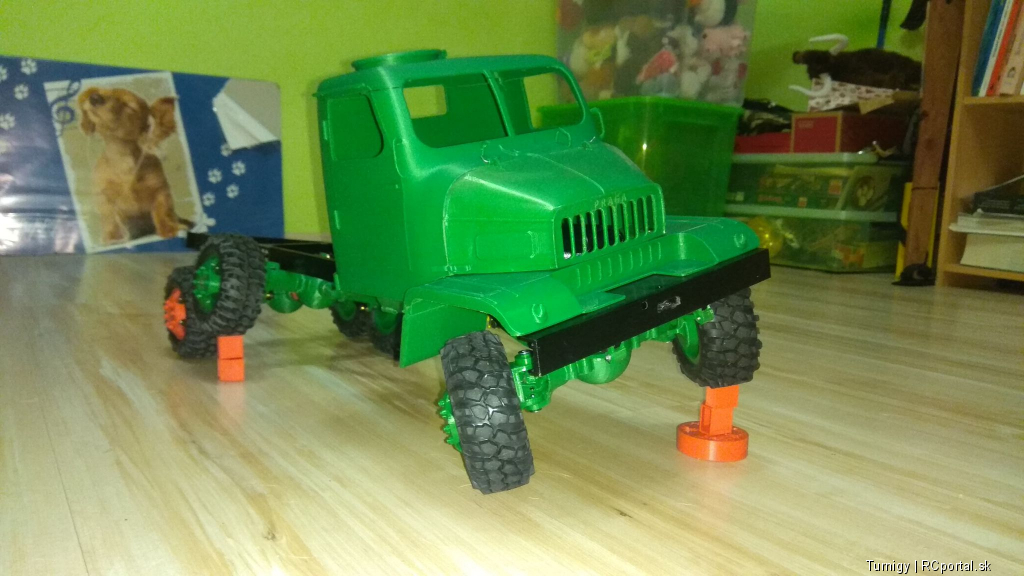

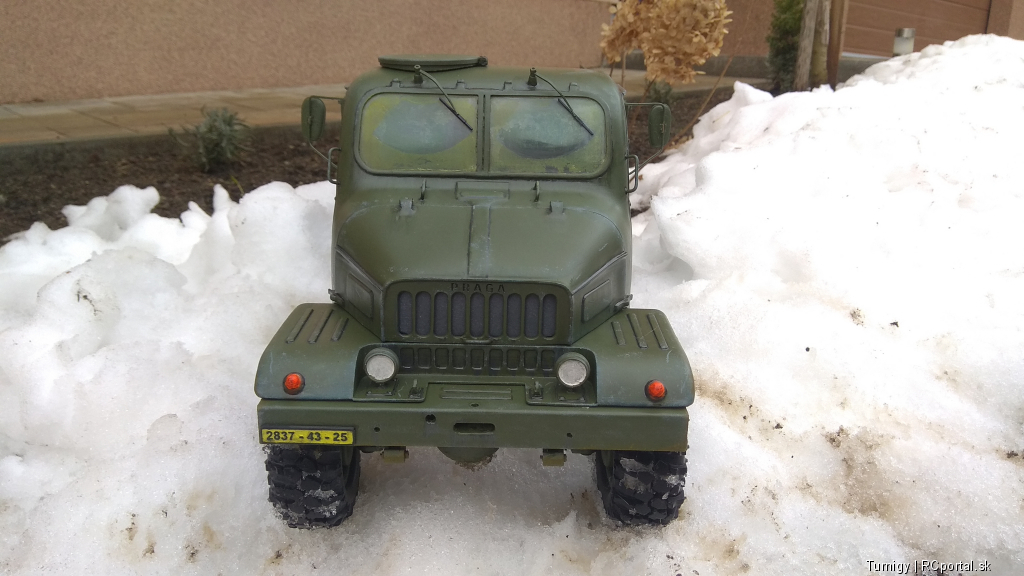

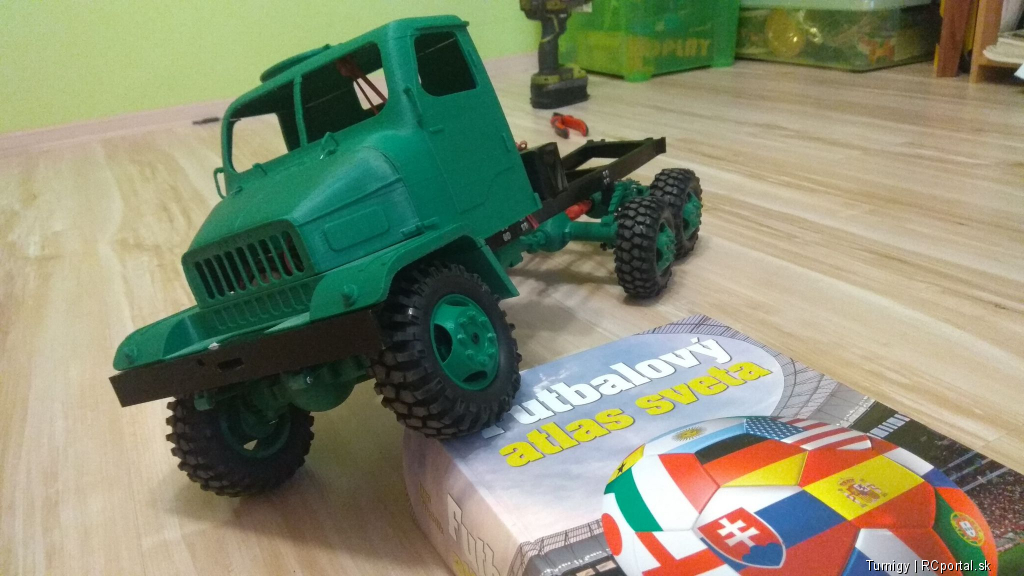

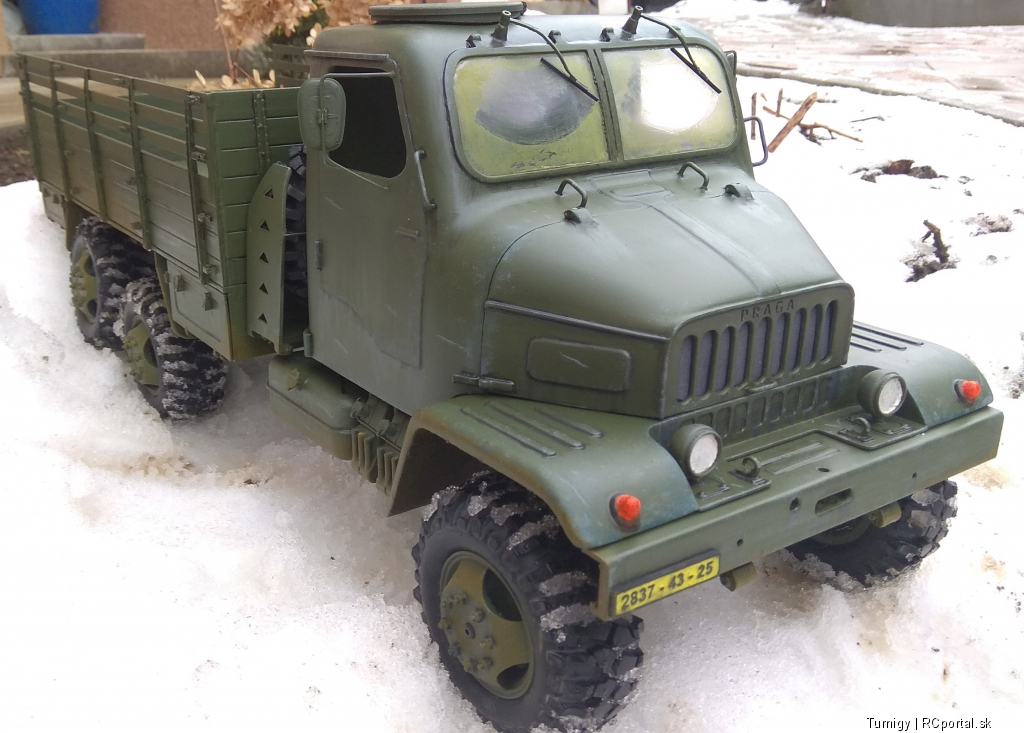

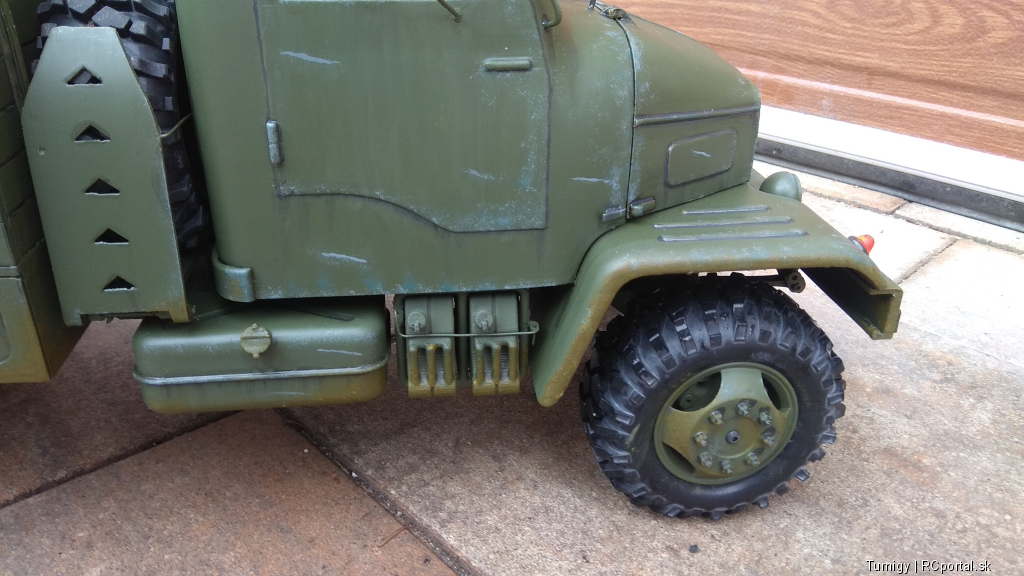

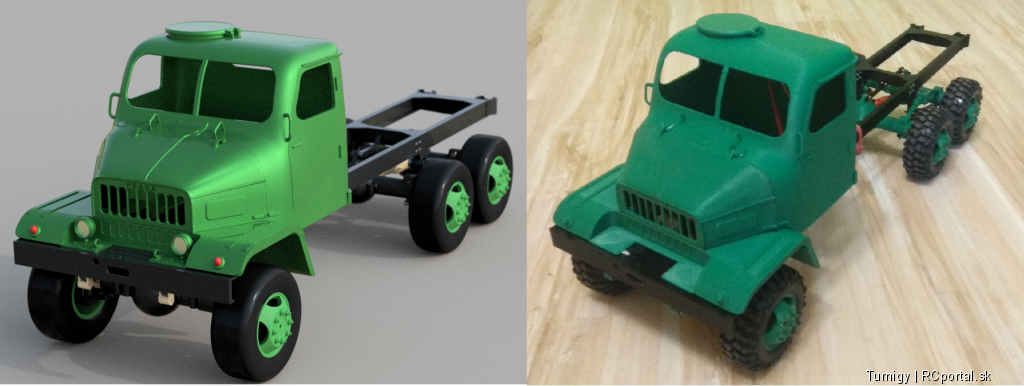

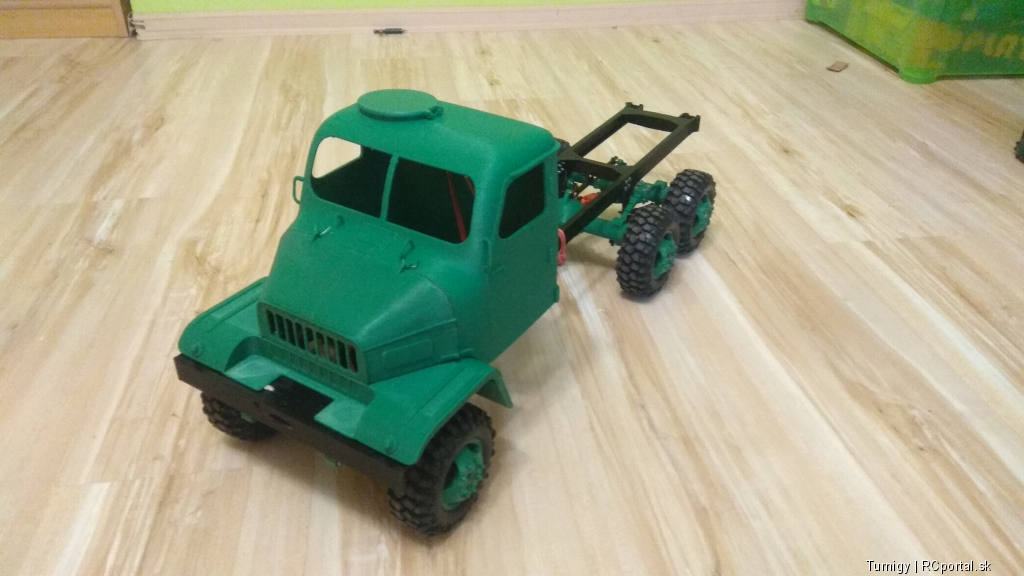

Kabína je modelovaná hlavne podľa fotiek, niektoré veci som si upravil podľa seba. Napr. predné podbehy sú širšie, keďže používam 36mm pneumatiky.

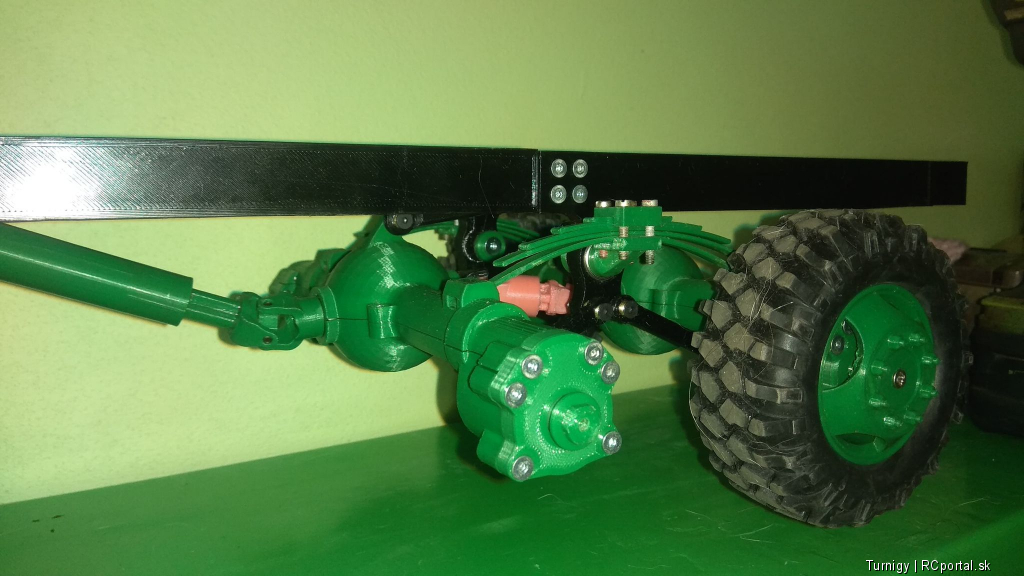

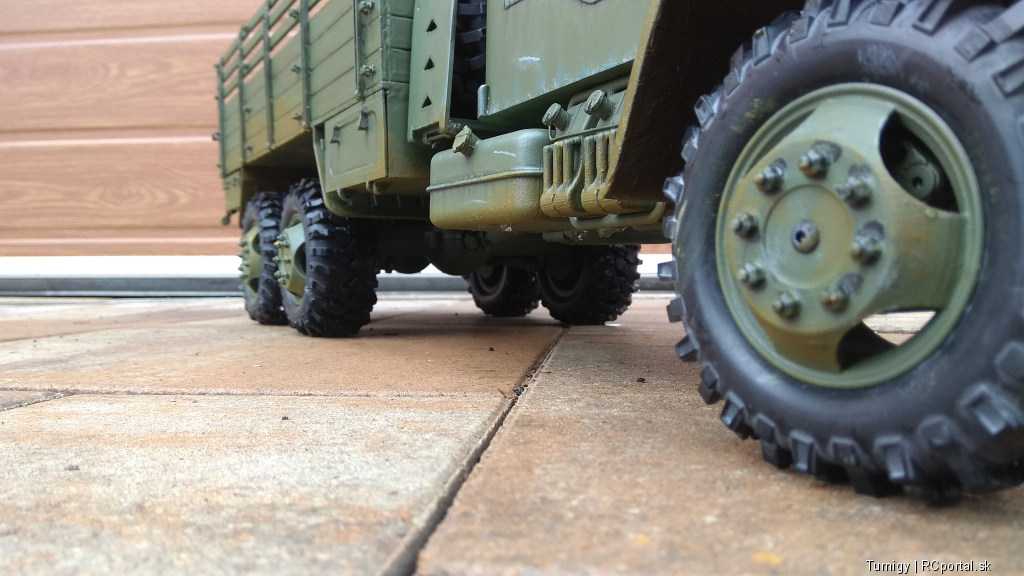

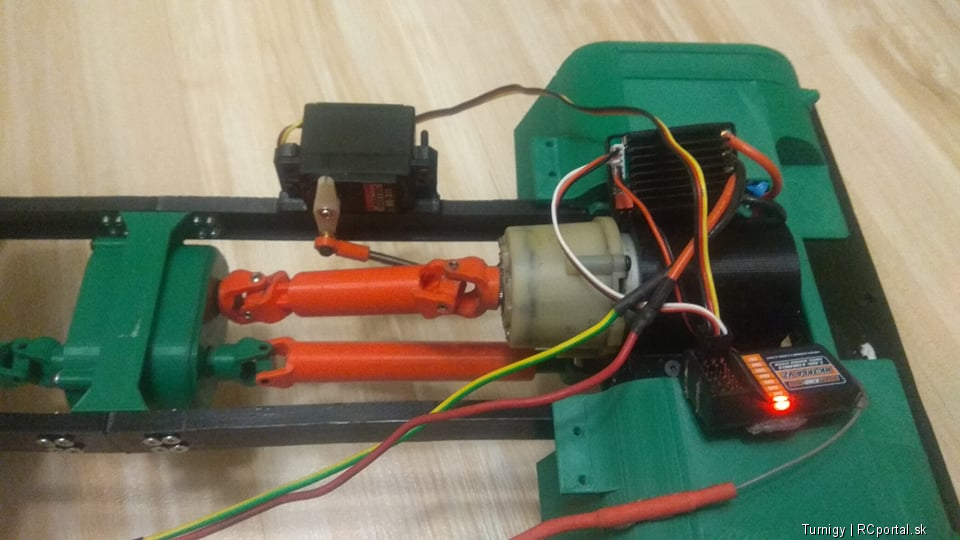

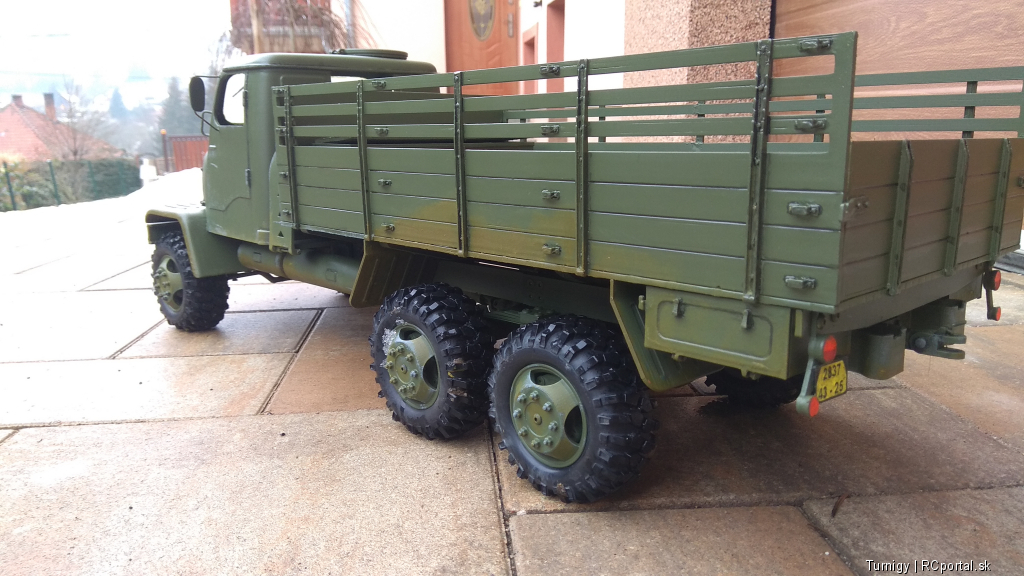

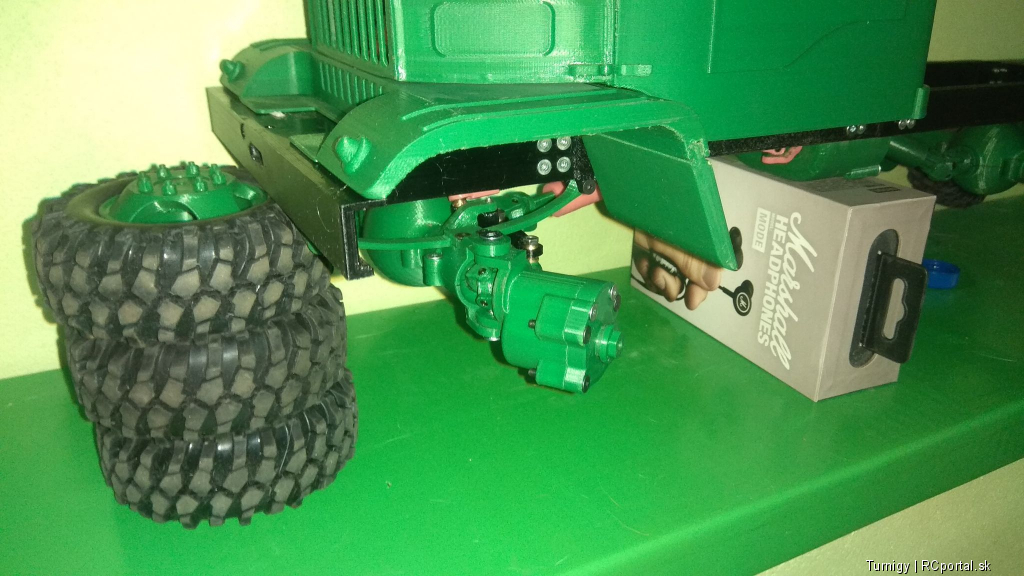

Nápravy som musel spraviť o dosť mohutnejšie ako by mali byť, keďže používam plastové prevody a poloosy. Svetlá výška pod diferákom je ale podľa mierky. Bohužiaľ som nemohol spraviť každú nápravu poháňanú vlastným kardanom, proste by sa to tam nevošlo, takže som musel spraviť priechodziu stredovú nápravu. Uloženie zadných náprav je trojbodové, vedenie do strán je zabezpečené listovými perami, ktoré sú uložené v dvoch valivých ložiskách ako na originálnom aute. Predná náprava je uchytená iba listovými perami.

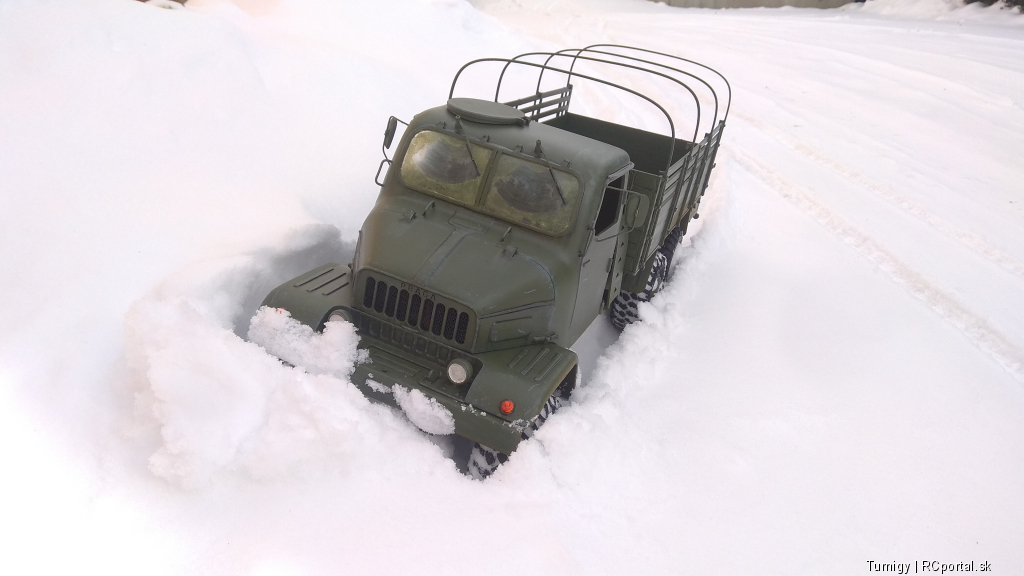

Rebrinový rám z pružného plastu sa správa ako na originálnom aute, pekne sa krúti pri prejazde terénom. Teraz už len vymyslieť nejakú nadstavbu.
Kabína je modelovaná hlavne podľa fotiek, niektoré veci som si upravil podľa seba. Napr. predné podbehy sú širšie, keďže používam 36mm pneumatiky.
Nápravy som musel spraviť o dosť mohutnejšie ako by mali byť, keďže používam plastové prevody a poloosy. Svetlá výška pod diferákom je ale podľa mierky. Bohužiaľ som nemohol spraviť každú nápravu poháňanú vlastným kardanom, proste by sa to tam nevošlo, takže som musel spraviť priechodziu stredovú nápravu. Uloženie zadných náprav je trojbodové, vedenie do strán je zabezpečené listovými perami, ktoré sú uložené v dvoch valivých ložiskách ako na originálnom aute. Predná náprava je uchytená iba listovými perami.
Rebrinový rám z pružného plastu sa správa ako na originálnom aute, pekne sa krúti pri prejazde terénom. Teraz už len vymyslieť nejakú nadstavbu.
Zobraziť pokračovanie
ID Modelu: AM10029 | Zobrazenia: 10737 | Pridané: 14. 11. 2020 o 12:13 | Autor: Turnigy
| Autor | Správa |
|
mendosino modelár
Príspevkov: 5 Moje modely Poslať správu |
A keby som mal záujem o súbory na tlač aj keď by sa to asi nepodarilo na prvý pokus čo by ma to asi vyšlo lebo viem si predstaviť tú kopu času pri kreslení tých súborov ťa tlač už proti tomu je čerešničkou na torte |
|
Peposan modelár
Príspevkov: 239 Moje modely Poslať správu |
To musi si urcit autor ako Ti poskytne subory na tlac. Ja som pouzil na napravy PLA cierne, uplne staci a na hnacie hriadele a ozubene kolesa som pouzil PETG su predsa aj pruznejsie pevnejsie. to s tym odpajanim predku by to bolo super, mozno cez servo nejaka zubova spojka nech sa zapne keby bolo treba. |
