Technické parametre
| Výrobca: | Opäť Ja .-) | Rozpätie: | 0 mm | Hmotnosť: | 0 g |
| Kategória: | Lode - motorové | Dĺžka: | 1020 mm | Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54710 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Podla toho testu co si predviedol v Kutoch a reakcii prisediacich Kapitanov parnikov by som sa toho neobaval. Zaklad je dotiahnut tie rozvody a tesnenia aby si drzal min. 1,8 Bar a maju chlapci co robit aby ta dobehli  A skutocnost, ze Matilda znesie vacsie vlny narozdiel od ostatnych parnikov ta len posuva dopredu. RISKO nastavujes nove standardy s vysokou latkou  Drzim place k uspesnemu dokonceniu. |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Wow, pán maister!!! Skvělá práce, příteli, jen tiše zírám...  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

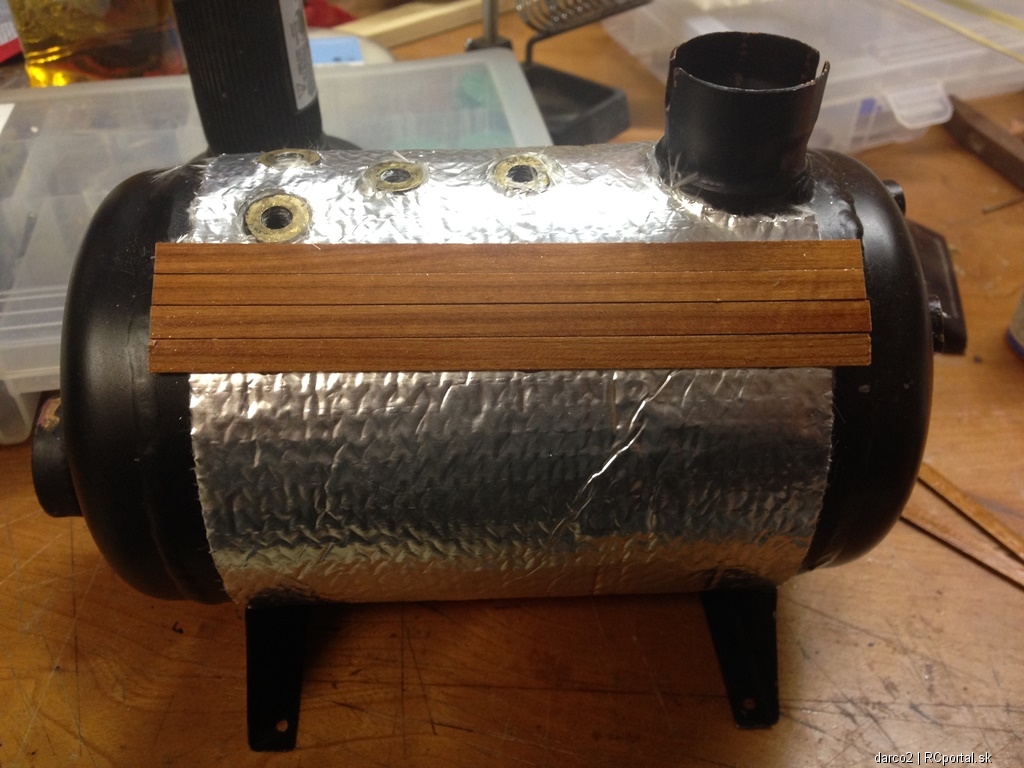

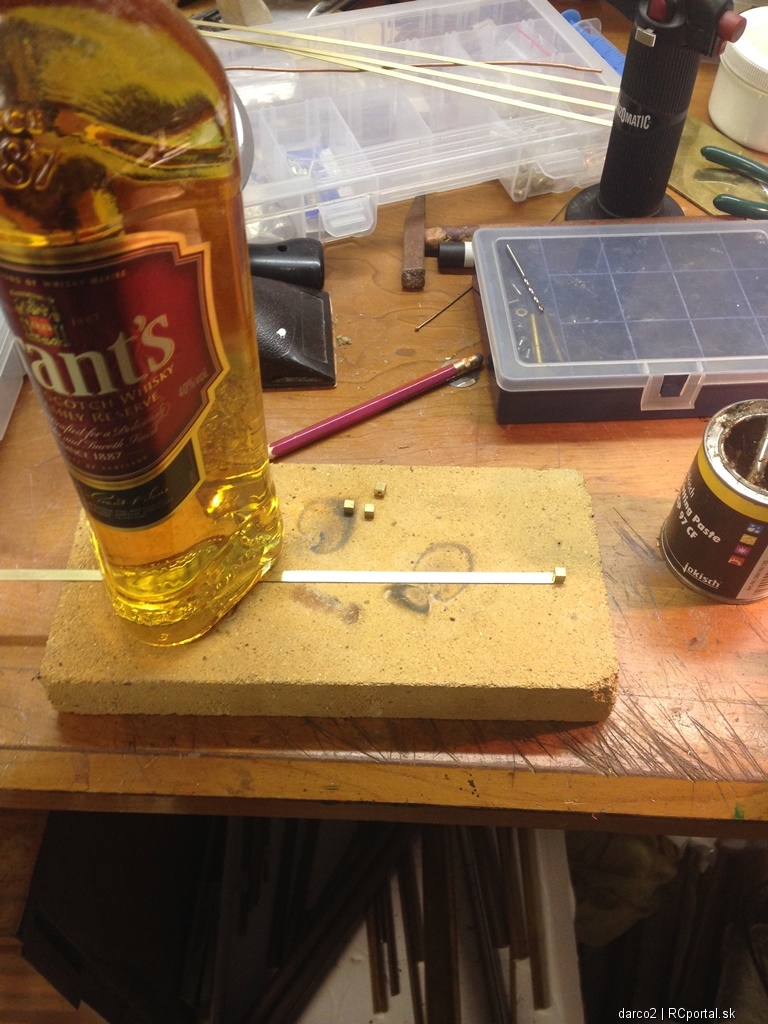

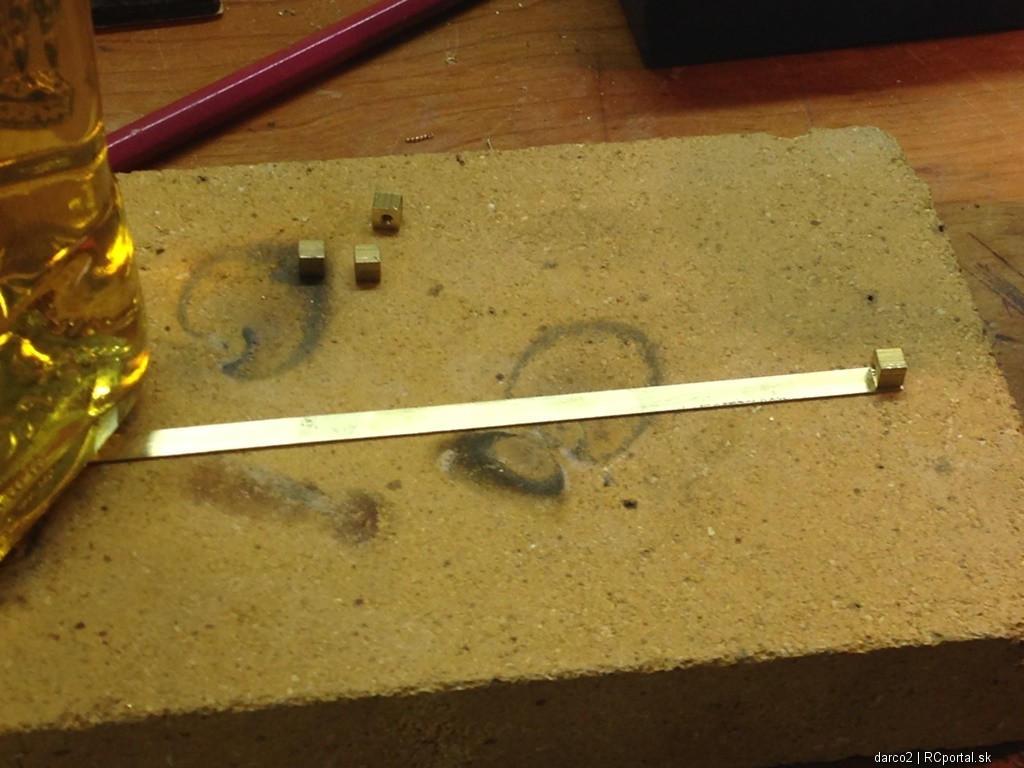

Pani, takze aj ja som trosken postupil, priletoval som si zavitove koncovky na mosadzne pasky ktorymi budu obtocene drevenne listy.  Ako tazitko som pouzil flasku od nemenovaneho clena RC Portalu, menom Komodor .-)  A zacal som lepit na kotol drevenne listy, na foto vyzeraju ze su krivo nalepene, ale v skutocnosti je to rovno  |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
a cim ze to lepis mlady pan? |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
To je vyrobne tajomstvo.. kedze je tam ta izolacia s hlinikovou foliou, tak to lepim len na par kvapiek sekundaku.. teplota na povrchu izolacie by nemala byt uz taka vysoka ze by lepidlo horelo.. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

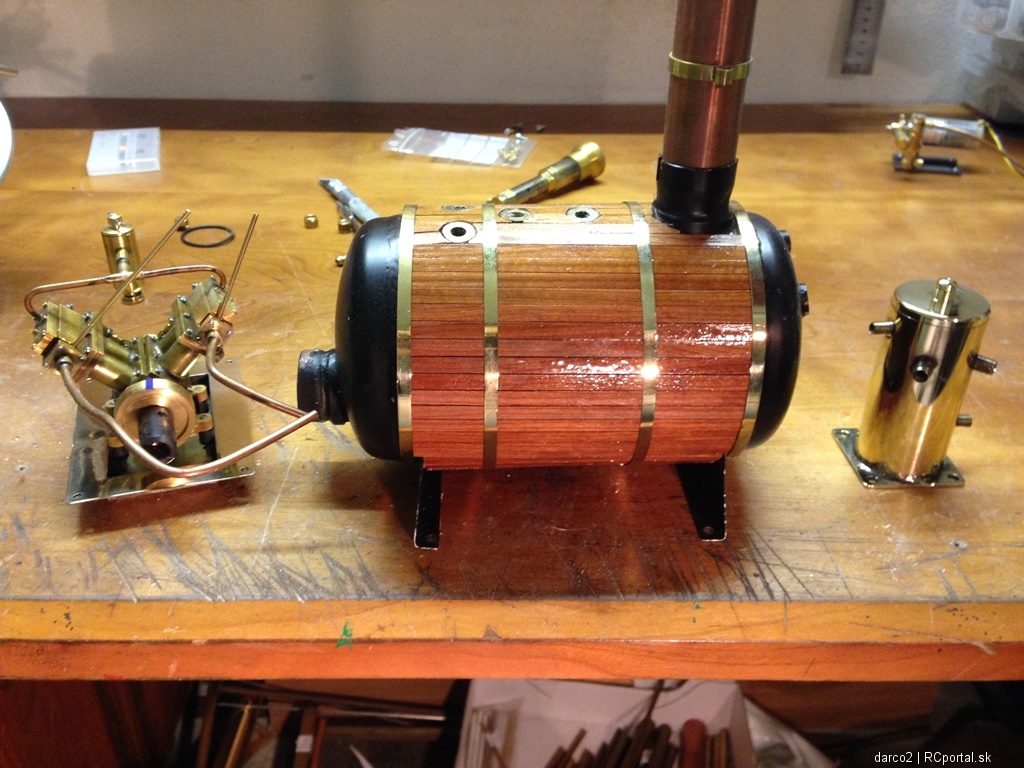

Vcera som sa trosku venoval opat mojim lodickam.. nechal som si utiect polovicu burliveho vina.. .) v lodi mam nalepene drziaky na motor a kotol. momentalne tvrdne epoxid, opat vnutro lode natieram na niekolko etap, aby mi nestiekol vsetok epoxid dole ku kylu. Nasledne som sa pustil do lestenia veci, ktore budem montovat do lode. Tieto veci po case aj tak chytia patinu, ale nech su aspon v momente namontovania do lode pekne.. Tu je moja trojka, motor, kotol, odlucovat  pridanych par foto do albumu |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Riso nadhera...... jedno ducho nadhera. Uz aby to bolo v tej lodi. keby som ta nepoznal tak poviem ze si to niekde kupil |
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
A ty mi budeš hovoriť, že ja som vyhoňovač 8-) |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
ÚÚÚÚÚÚžasné!!! |
|
peterzak37 modelár
Príspevkov: 2643 Moje modely Poslať správu |
Uz sa nemozem dockat, ked tuto nadheru uvidim na vode... |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem pani za vasu chvalu. Velmi si to od vas vazim, kedze poznam vase lode.. a viem, ze su vsetky spickove ! Ak bude takato zima, tak pocitam ze do vianoc stihnem aj nejaku skusobnu jazdu.. Technika je hotova, este doriesit par detailov a ide sa plankovat paluba.. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

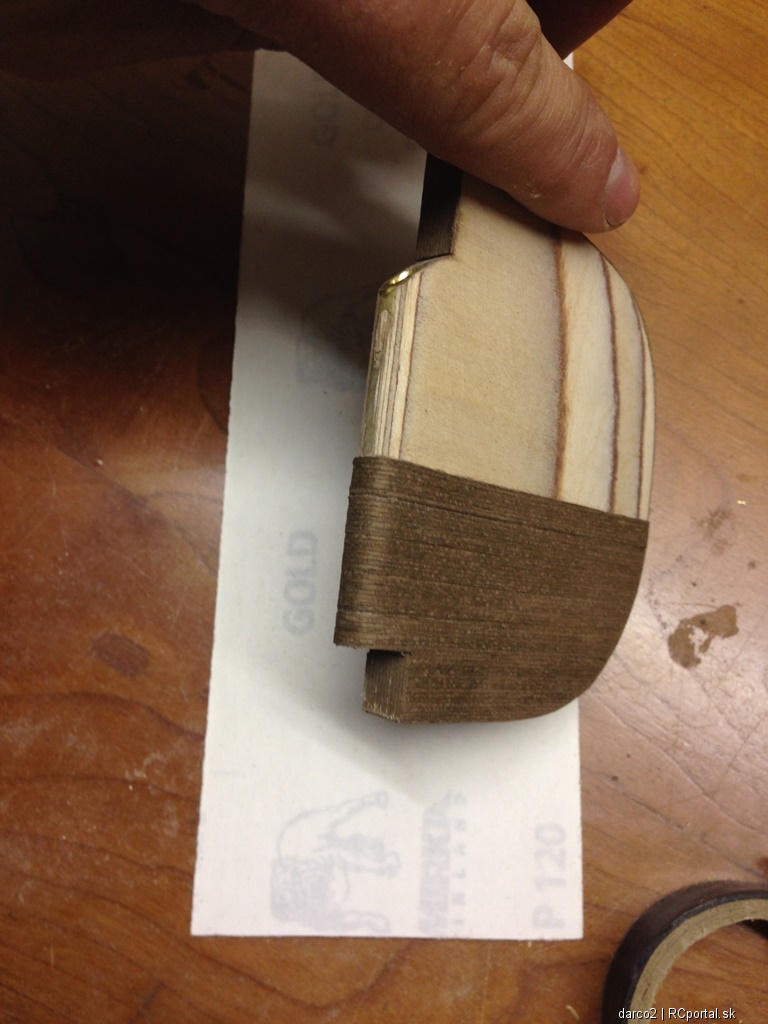

Vcera na pocest 25. vyrocia neznej (ktorej som sa v 89 zucastnoval aktivne ako ziak 3. rocniku strednej skoly.. snad mi rodicia odustia to blicovanie stare 25 rokov , som sa konecne pustil do plankovania kormidla.. Predtym som nechal par dni na ciastocne zahojenie odbruseneho palca, ktory som si uspesne pri bruseni kormidla na velkej pasovej bruske obrusil. Kormidlo ma na strane k lodi radius asi 5,5 mm, myslel som si, ze to bude problem odyhovat to, ale nastasie po namoceni do vody je dyha "dostatocne" ohybna.. ale ide to moc pomaly.. takze som sa dostal len asi k 3 cm z celkovej vysky kormidla.. dnes pokracujeme foto pre inspiraciu..  |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko pomaly dalej zajdes Len mi povedz cim bude potiahnuta zadna hrana kormidla? Tiez tam budes davat dyhu alebo nieco hrubsie? |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Cele bude venge, rozmyslal som, ze ako ho opeknit, ale myslim ze najkrajsie bude pekne tmave... Zadna hrana je uz urobena z jedneho kusu dyhy.. sorry zabudol som odfotit.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
jou... to tmave drevo s mosadznym kovanim bude vyzerat paradne.... Chces skusit to ciernidlo? |
