Technické parametre
Výrobca: vyrobenô ručne v Matúškove Rozpätie: 2532 mm Hmotnosť: 0 g
Kategória: Lietadla - vetrone Dĺžka: 1405 mm Materiál: styrodur potiahnutý papierom, balsa, preglejka, smrek
Motor:
Popis

začínam so stavbou upraveného plánu na Searcher 120, zmenšil som ho na 100" a upravil trup, aby sa dal postaviť zo styroduru. krídlo bude potiahnuté papierom lepeným PU lepidlom

ID Modelu: AM8481 | Zobrazenia: 3357 | Pridané: 9. 11. 2017 o 12:33 | Autor: misoB4K

Autor Správa
misoB4K
modelár

Príspevkov: 107

Moje modely
Poslať správu
Správa zaslaná: 18. 4. 2018 o 07:53 | odkaz na príspevok
začínam s krídlom, s výrobou šablón na rezanie krídla zo styroduru

a chvosta
Bydlisko: Matúškovo ( 68 rokov )
veka
modelár

Príspevkov: 906

Moje modely
Poslať správu
Správa zaslaná: 18. 4. 2018 o 08:06 | odkaz na príspevok
... pekne , ale je rozumne na kazdej sablone ,okrem nabehov pre drat urobit predne dorazy ( definujiu polohy sablony voci polotovaru XPS) a blokacne dorazy na odtokovej casti sablony ( vo forme zvisleho vystupku) , aby drat z nej po skonceni rezania nesklzol.

http://veka1.rajce.idnes.cz/Orlik_VT116-kridlo/ ... tu je par fotiek .

veka
Bydlisko: Bohumileč 15, Pardubice,CZ ( 65 rokov )
misoB4K
modelár

Príspevkov: 107

Moje modely
Poslať správu
Správa zaslaná: 18. 4. 2018 o 08:30 | odkaz na príspevok
veka:
... pekne , ale je rozumne na kazdej sablone ,okrem nabehov pre drat urobit predne dorazy ( definujiu polohy sablony voci polotovaru XPS) a blokacne dorazy na odtokovej casti sablony ( vo forme zvisleho vystupku) , aby drat z nej po skonceni rezania nesklzol.

"spodná" šablóna bude mať ako vymedzenie polohy kolmo vlepený bambusový kolík a "horná" v tom mieste dierku. Režem najprv spodný profil, potom nasuniem na kolík "vrchnú" šablónu...

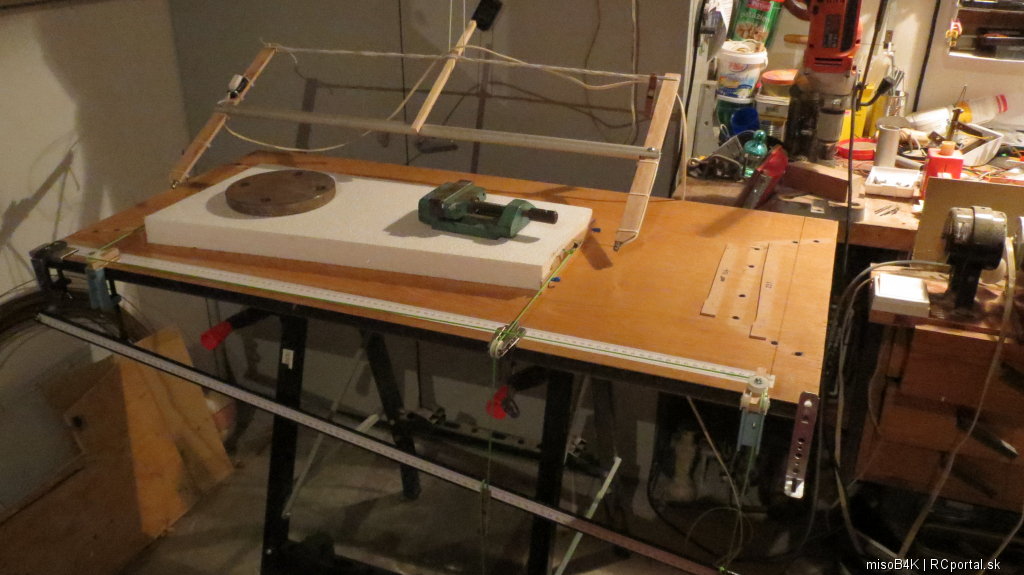

doraz proti skĺznutiu drôtu mám nastavený na závaží-tyči, ktorá mi ťahá cez kladky a špagáty rezací drôt, keď príde na koniec profilu, tyč sa zastaví a drôt sa prestane posunovať

na obrázku to nie je vidieť, je to v pravo dole, keď budem rezať, tak to nafotím, alebo natočím
Bydlisko: Matúškovo ( 68 rokov )
veka
modelár

Príspevkov: 906

Moje modely
Poslať správu
Správa zaslaná: 18. 4. 2018 o 18:55 | odkaz na príspevok
koliky som zrusil z dovodu , ze som ich casto zamackol do bloku... preto mam predne dorazy tak dlhe ako to nabeh umoznuje .

rezem jednorucne, ( kladkostroj uz roky lezi zapraseny v kute, kdo sa ma s tym pred rezanim natahovat ) preto mam na kazdej sablone i na orezavacich uholnikoch koncove dorazy.

Viz prve dve fotky v odkazu: http://veka1.rajce.idnes.cz/Orlik_VT116-kridlo/

Po skoro polstoroci rezania polysu som si isty uzitocnostou toho haciku ... no co,zpohodlnel som.
Bydlisko: Bohumileč 15, Pardubice,CZ ( 65 rokov )
