Mala stojanová vŕtačka
Pridané: 20. 8. 2018 o 12:06 | ID článku: CLA425 | Zobrazenia: 7267x | Komentárov: 13 | Autor: modelar22
Malá modelárska vŕtačka

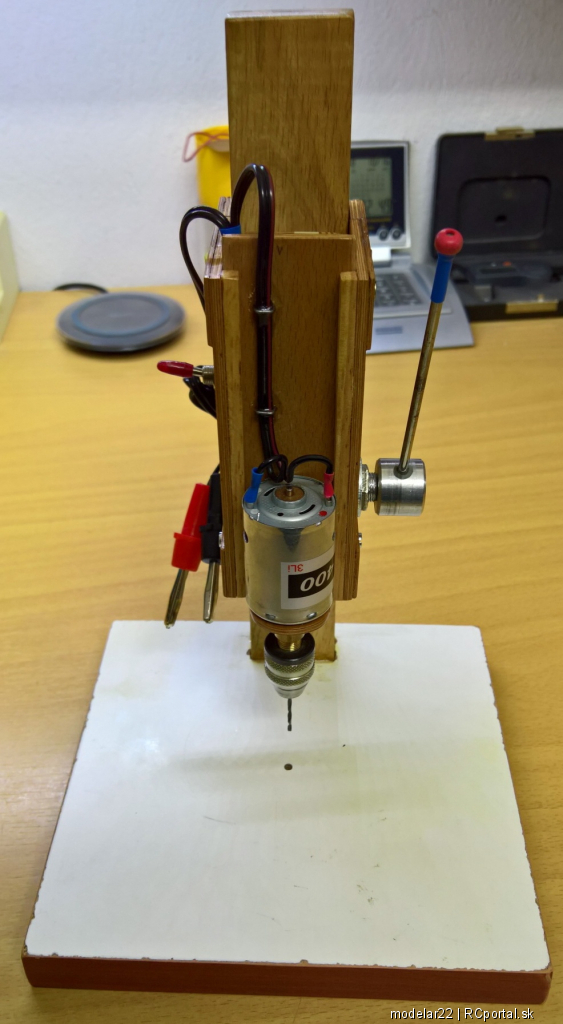

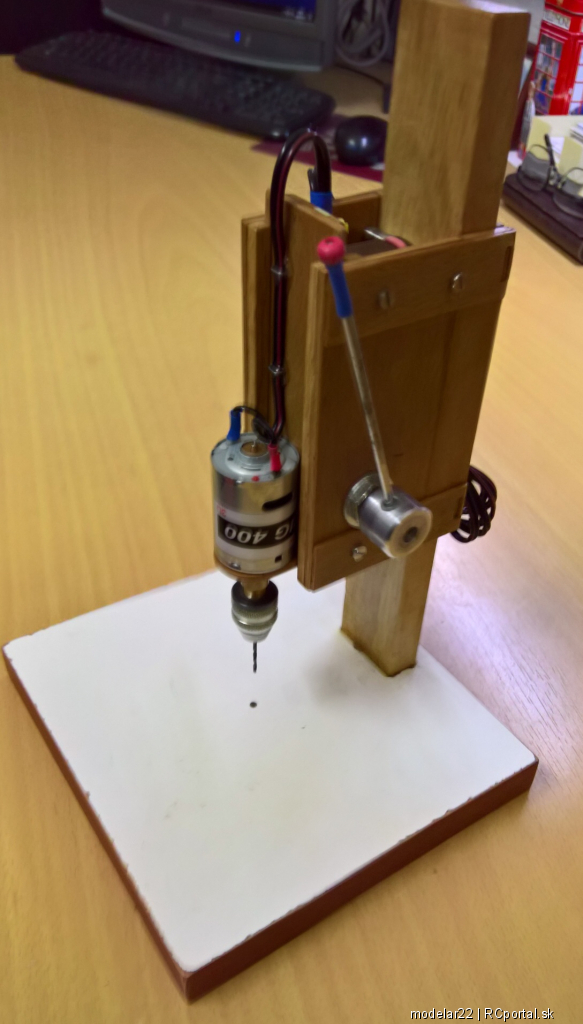

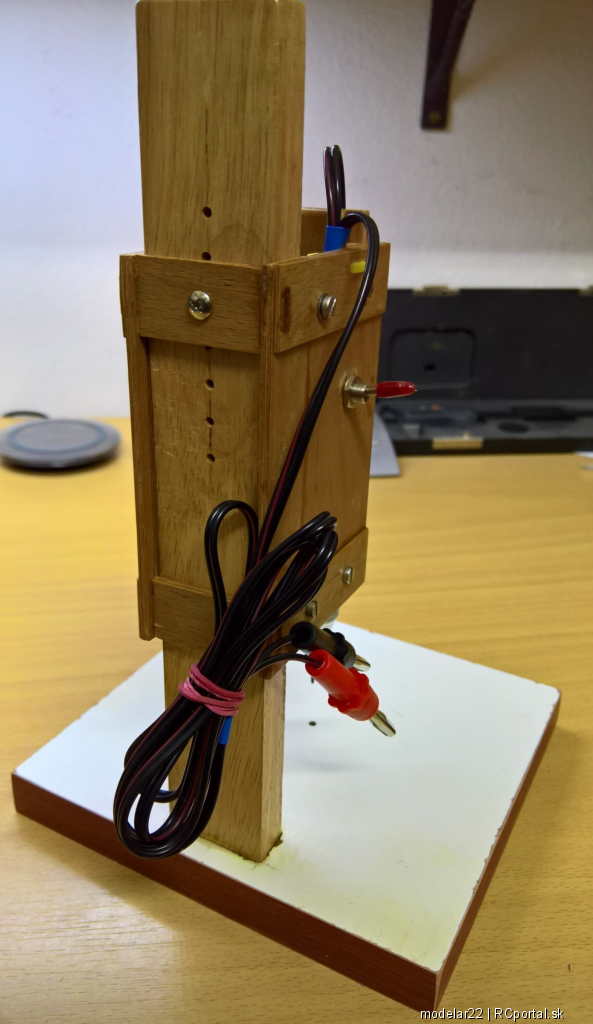

Už dlhší čas som pokukával po rôznych stojanoch no nakoniec som sa ho rozhodol zhotoviť.

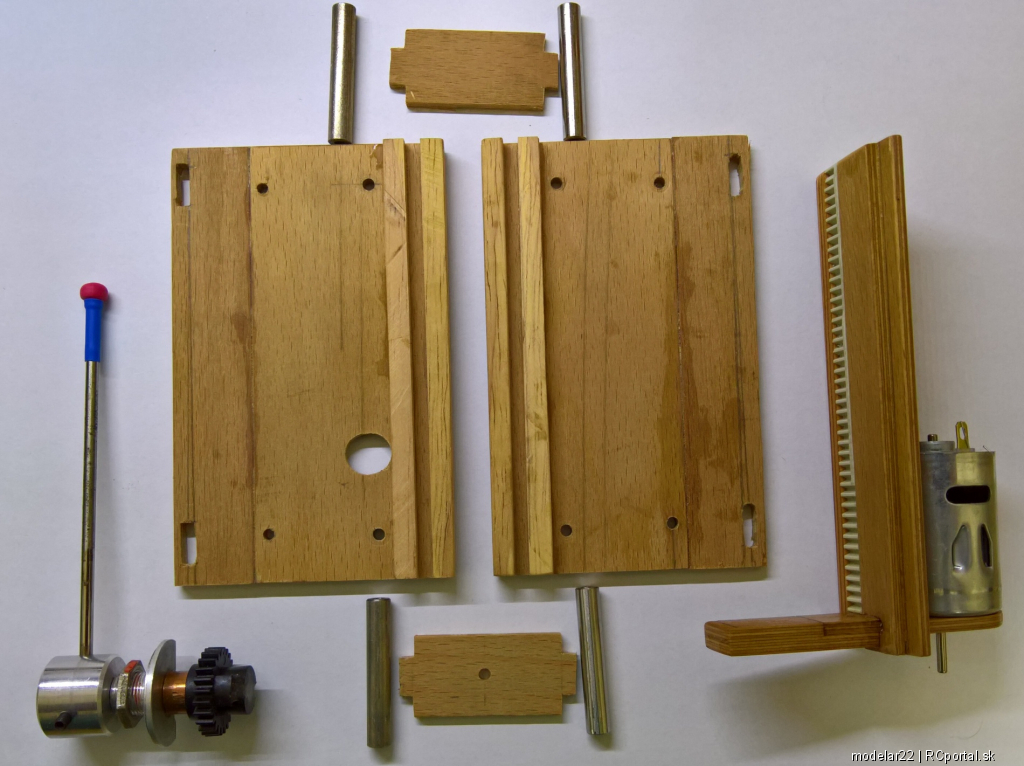

Použil som mne najdostupnejšie materiály drevo / buk / leteckú preglejku ozubený hrebeň

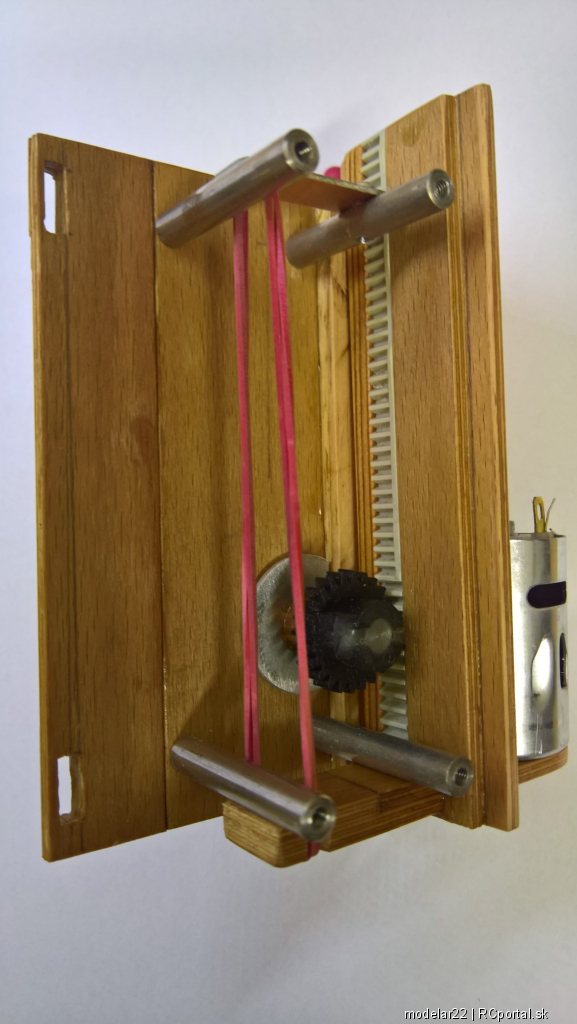

Je orezaný z výsuvnej časti PC CD mechaniky ako náboj som použil starý potenciometer z oskou
6mm na ktorej je zaštiftované a epoxidom zaliate ozubené koliesko ktoré pochádza zo starej
Piko vŕtačky /bolo aj v CD mechanike ,bolo ale dosť veľké ja som chcel jemnejší chod tak som

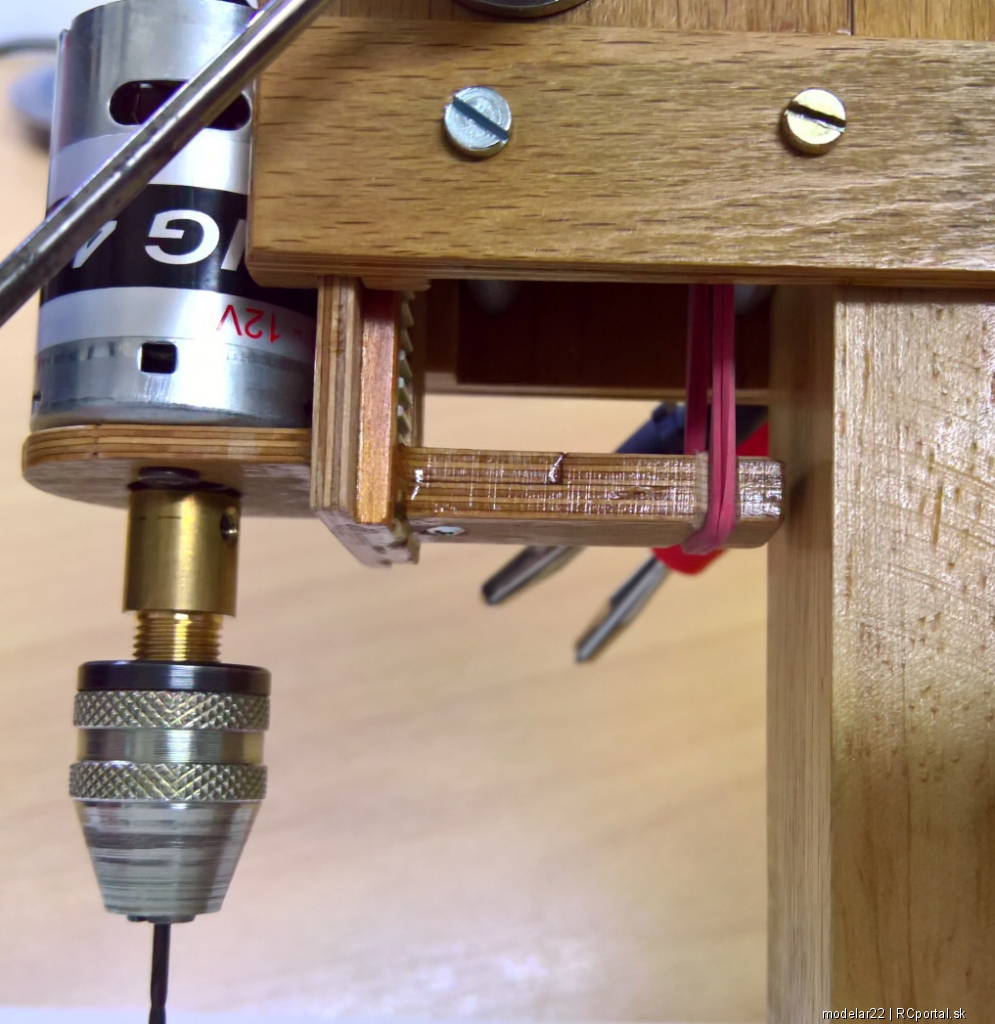

Použil menšie/. Na spätný ťah je zatial použitá gumička pokial nezoženiem vhodnú pružinu.
Motor je Mig 400 vrtacia hlavička je zakúpená TME.sk a je od 0,4-3,5mm vrtaky.
Ako zdroj poživam 5V alebo 12 z upraveného PC zdroja.Vŕta spoľahlivo drevo laminat dural,
Používam ju hlavne na vŕtanie plošákov ale aj na rôzne modelárske práce.
Už dlhší čas som pokukával po rôznych stojanoch no nakoniec som sa ho rozhodol zhotoviť.
Použil som mne najdostupnejšie materiály drevo / buk / leteckú preglejku ozubený hrebeň
Je orezaný z výsuvnej časti PC CD mechaniky ako náboj som použil starý potenciometer z oskou
6mm na ktorej je zaštiftované a epoxidom zaliate ozubené koliesko ktoré pochádza zo starej
Piko vŕtačky /bolo aj v CD mechanike ,bolo ale dosť veľké ja som chcel jemnejší chod tak som
Použil menšie/. Na spätný ťah je zatial použitá gumička pokial nezoženiem vhodnú pružinu.
Motor je Mig 400 vrtacia hlavička je zakúpená TME.sk a je od 0,4-3,5mm vrtaky.
Ako zdroj poživam 5V alebo 12 z upraveného PC zdroja.Vŕta spoľahlivo drevo laminat dural,
Používam ju hlavne na vŕtanie plošákov ale aj na rôzne modelárske práce.
Najnovšie články v kategórii Stavba
Polaris+Bellanca decathlon 3100mm
Diaľkovo ovládaný chrobák- homemade
Mala stojanová vŕtačka
Čo si o nás myslia ?
| Autor | Správa | |
|
Jack modelár
Príspevkov: 173 Moje modely Poslať správu |
Super - hodnotím veľmi pozitívne! "Stará škola" sa nezaprie. Stavba je dosť náročná, čo by sa možno niekomu ani nezdalo. Ale pre vŕtanie je dôležitá pevnosť a presnosť. Na nete si môžeš kúpiť všeličo, ale takúto vŕtačku NIE. Prajem, aby ti vŕtačka dlho a spoľahlivo slúžila. |
|
|
modelar22 modelár
Príspevkov: 34 Moje modely Poslať správu |
Vďaka Najväčšiu presnosť som sa snažil dosiahnuť na vodiacich drážkach /aby to nelokalo ale ani nezadrhávalo/ Dá sa to ešte doťahovať na bokoch . Aj keď je jasné že časom tie vôle prídu nakoľko je to drevo. Zatiaľ to však drží presnosť. |
|
|
bogo modelár
Príspevkov: 963 Moje modely Poslať správu |
Super! Kiezby tu bolo viac takychto napadov! Perfektna praca! |
|
|
misoB4K modelár
Príspevkov: 107 Moje modely Poslať správu |
Nádherne vymyslené, aký je posuv (hĺbka vŕtania)? Vidím aj zvislé prestavovanie - super, nemám slov, si macher. S úctou, Michal |
|
|
BOravec modelár
Príspevkov: 577 Moje modely Poslať správu |
Pekne vymysléné, ja by som doplnil uchytenie motora aj na zadnom čele, aby bol stále v osi. Totiž pri silnejšom prítlaku sa Ti môže príruba motora prehýbať. Do elektromotoru by som dal guličkové ložiská, predsa len tie klzné nie sú stavané na veľké zaťaženie v smere osi. Dostať ich napr. v Conrade, alebo vymeniť motor za variantu s ložiskami. Veľmi sa mi páči riešenie posuvu s využitím ozubeného remeňa. |
|
|
modelar22 modelár
Príspevkov: 34 Moje modely Poslať správu |
Vďaka. Hĺbka vŕtania je cca 2,5cm /pačka príde až dole / no prevod by dovoľoval až 4 cm . Ale pri malých je to postačujúce. |
|
|
BOravec modelár
Príspevkov: 577 Moje modely Poslať správu |
Ešte k tej pružine, ktorú zháňaš. Skús použiť bowden z bicykla, pod bužírkou je pružina, dĺžku si upravíš akú potrebuješ. |
|
|
misoB4K modelár
Príspevkov: 107 Moje modely Poslať správu |
To vážne? Ešte som nenašiel bowden s takou pružnou pružinou, daj obchod, kde sa dá takýto bowden kúpiť. |
|
|
BOravec modelár
Príspevkov: 577 Moje modely Poslať správu |
Musíš popátrať po starých socialistických, tie vyhovujú. |
|
|
Borik modelár
Príspevkov: 124 Moje modely Poslať správu |
K takové vrtačce už má člověk osobní vztah. Líbí se mi to zpracování, jen ten motor bych volil silnější - aspoň třídu 500, na který se dá také v Číně koupit přímo unašeč s dírou 3.17 mm se závitem na hlavičku. A ještě lepší by bylo použití pomaloběžného střídavého motoru, který má obrovskou výhodu v tom, že má velký kroutící moment i při malých otáčkách a tak je velmi příjemné vrtat i plasty při malých otáčkách, aniž by se hmota tavila. Ale taková úprava není žádný problém, stačí jen upravit uchycení motoru. |
|
|
pdob modelár
Príspevkov: 58 Moje modely Poslať správu |
Výborný nápad a pekná práca. Mám niečo podobné, https://www.youtube.com/watch?v=7zcnFeZ2tiE len mierne upravené rozmery a uchytenie vrtačky- prispôsobené materialovým a technickým možnostiam, ani prevedenie nemám tak pekné ako Ty, moc som sa s tým neprplal. Fotku nemám - som v práci. Účel plní to je hlavné. Už nie je presná- na vrtačke mi odišlo ložisko- stará LIDLovka už má veľa za sebou aj bez stojana, ale s novou to zas bude OK. Samozrejme je podstatne väčšia ako Tvoja, je to viacúčelovka- pozrite určite vás to chytí viacerích  Tento autor má aj iné pomôcky na ktoré sa túto zimu chystám. Na YT je toho plno na inšpiráciu. Teraz ešte lietam, keď je voľno, lebo je pekný čas, ale dni sa krátia a prídu dlhé zimné večery tak plánujem doplniť strojový park o toto: https://www.youtube.com/watch?v=G_1cs8Kp7t4&t=458s, alebo toto: https://www.youtube.com/watch?v=PBlsK76xRp4 -viac sa mi páči drevená verzia, kovová je skladnejšia- uvidím, dielničku mám už dosť zapratanú. |
|
|
pdob modelár
Príspevkov: 58 Moje modely Poslať správu |
No ale zas je malá a skladná, a na tento účel- super. Výborný nápad ten ozubený hrebeň (dobre že som ho nevyhodil, keď som rozoberal mechaniku). |
|
|
Adosc modelár
Príspevkov: 7 Moje modely Poslať správu |
Napadlo ma spraviť pevnú konštrukciu,stabilnú na stole a na zvislý posun použiť vodiaci systém hlavy z nefunkčnej PC tlačiarne. Na vozík ktorý nesie tlačovú hlavu šikovne namontovať vŕtaciu hlavu, vyriešiť prítlačnú páku, jednoducho, ako to mala vŕtačka PIKO HOBBY. |
