Technické parametre
| Výrobca: | Ja | Rozpätie: | 0 mm | Hmotnosť: | 0 g |
| Kategória: | Lode - motorové | Dĺžka: | 990 mm | Materiál: | Laminat, mosadz, dural, nerez, rozne druhy dreva |
| Motor: | lezaty parny 2 valec so supatkovym rozvodom |
Popis
Na sutazi parnikov v Kutoch ma Cesky priatelia prehovarali nech postavim kolesovy parnik.
Kedze sa mi vzdy take nieco pacilo, rozhodnutie padlo velmi rychlo.
Pohladal som plany na internete, pozorpraval, popisal s kamaratmi a bolo rozhodnute , predlohou by mi mal byt parnik Eppleton Hall, ale nepojde o maketu.

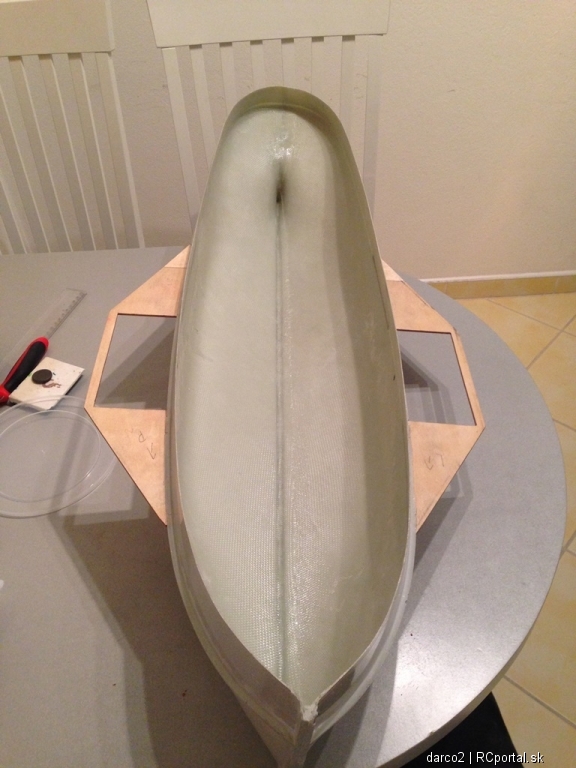

Kedze stavba trupu by mi zabrala cca pol roka, a v Maji 2015 je Vyzlovka, rozhodol som sa pre laminatovy trup s produkcie Peta Mikulku.
Lod bude dlha 990 mm, bude ju pohanat lezaty dvojvalec, podla vlastneho planu.
Diely ako pohonne kolesa, lopatky kolesa, drziaky lozisk motora som si dal vyrezat laserom, vsetko ostatne bude vlastnej vyroby.
Snad potesim mojou stavbou rovnako ako ja infikovanych ludi
Kedze sa mi vzdy take nieco pacilo, rozhodnutie padlo velmi rychlo.
Pohladal som plany na internete, pozorpraval, popisal s kamaratmi a bolo rozhodnute , predlohou by mi mal byt parnik Eppleton Hall, ale nepojde o maketu.
Kedze stavba trupu by mi zabrala cca pol roka, a v Maji 2015 je Vyzlovka, rozhodol som sa pre laminatovy trup s produkcie Peta Mikulku.
Lod bude dlha 990 mm, bude ju pohanat lezaty dvojvalec, podla vlastneho planu.
Diely ako pohonne kolesa, lopatky kolesa, drziaky lozisk motora som si dal vyrezat laserom, vsetko ostatne bude vlastnej vyroby.
Snad potesim mojou stavbou rovnako ako ja infikovanych ludi
ID Modelu: AM5053 | Zobrazenia: 10875 | Pridané: 8. 12. 2014 o 09:43 | Autor: darco2

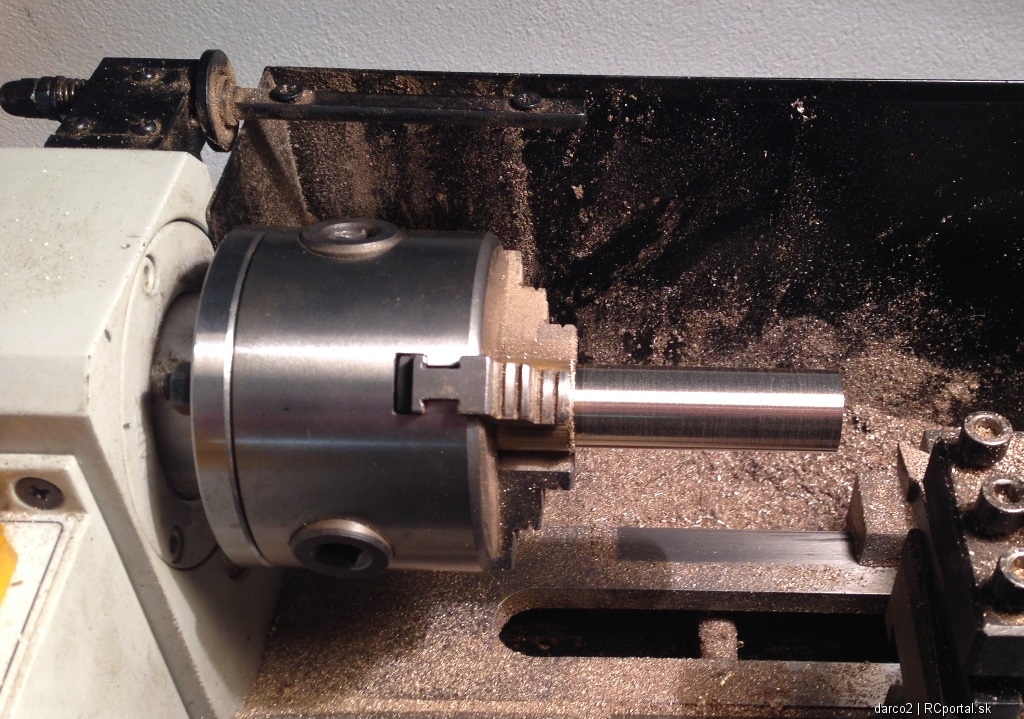

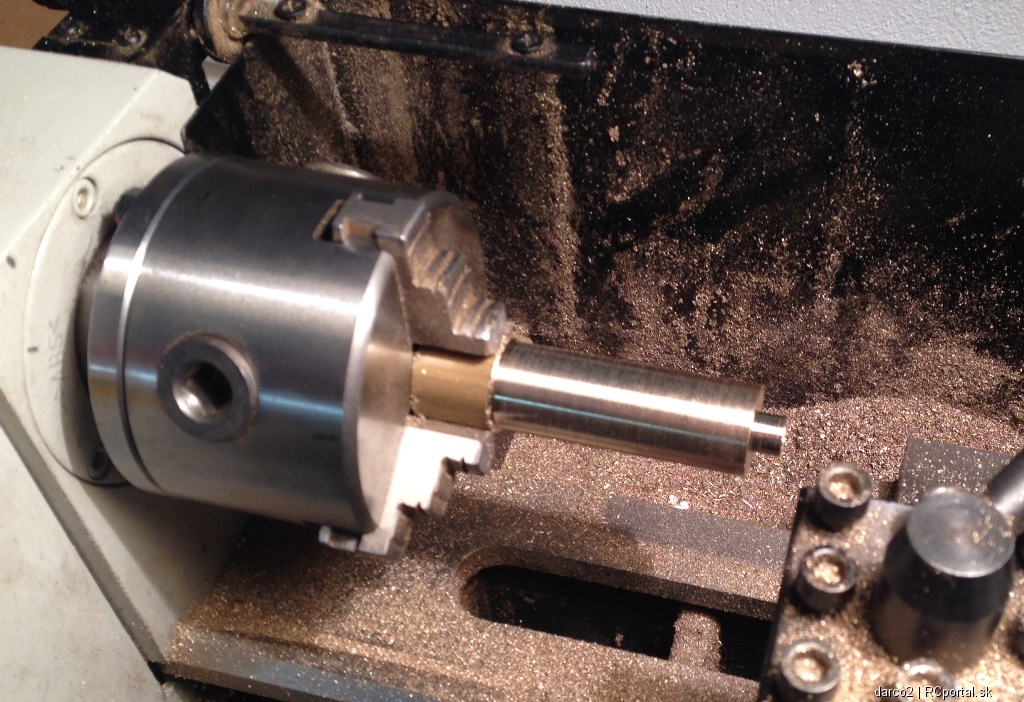

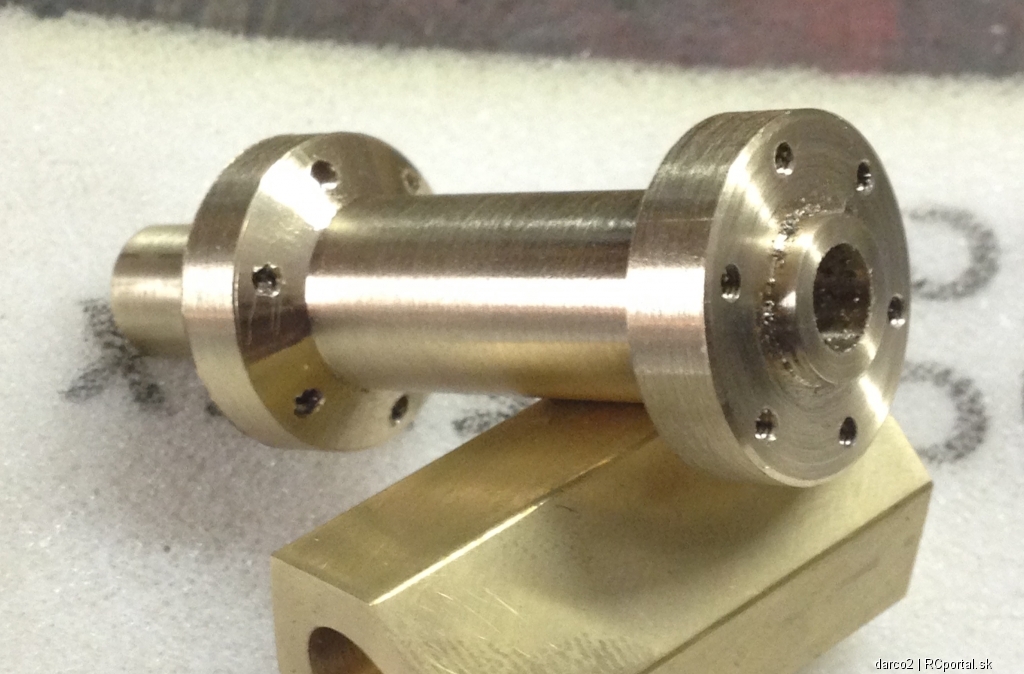

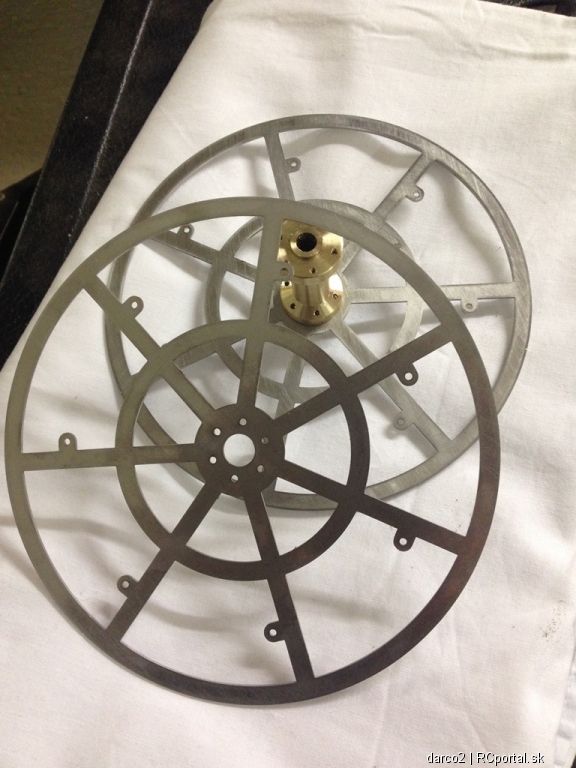

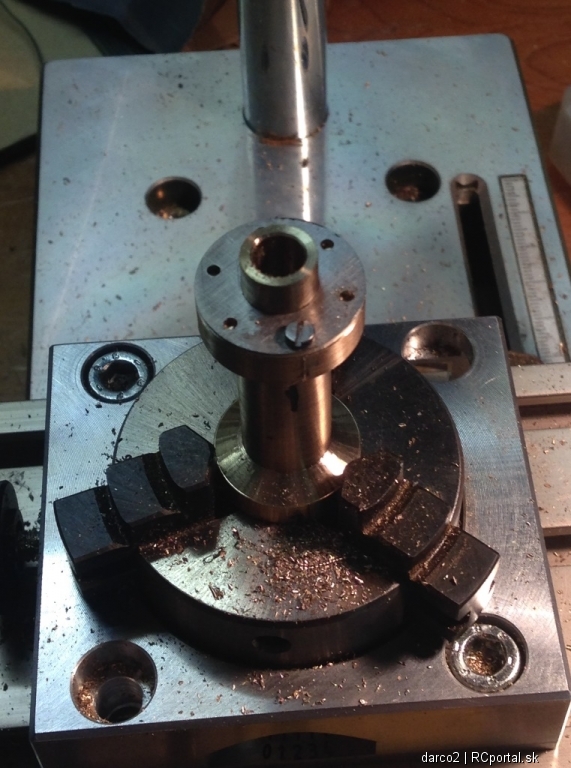

Unasac lopatkoveho kolesa -…

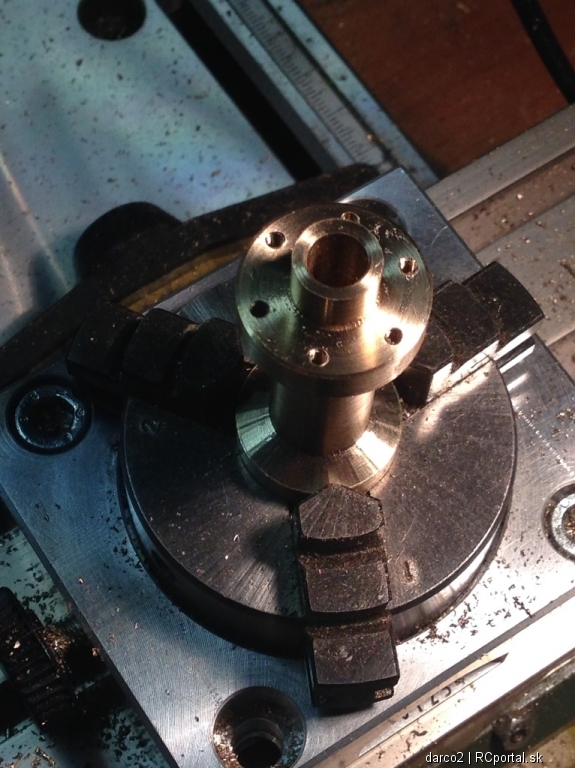

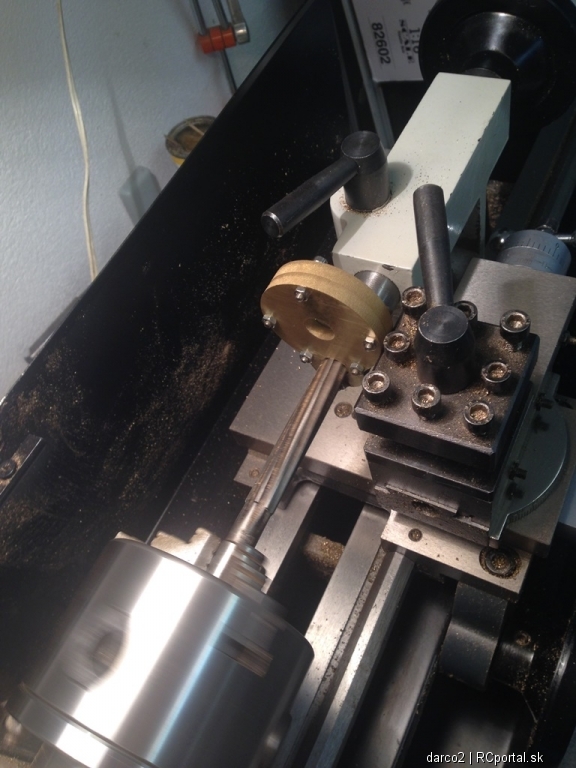

Vyvrtat diery a nasledne…
Hotovy…

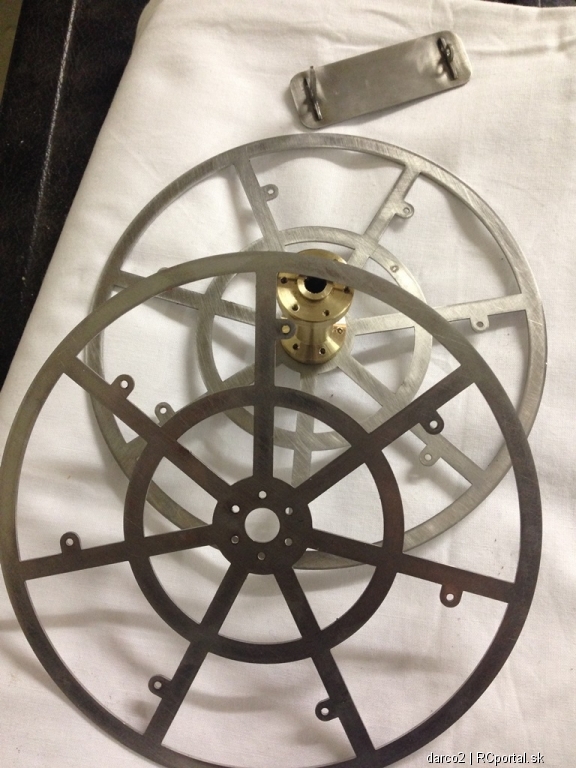

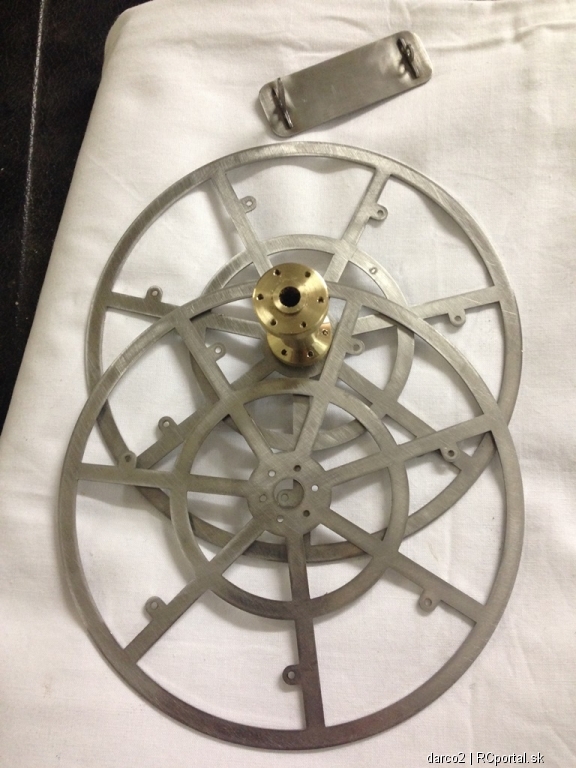

Spolocne s kolesami -…
V pozadi vidiet…
Kazde koleso bude mat 7…

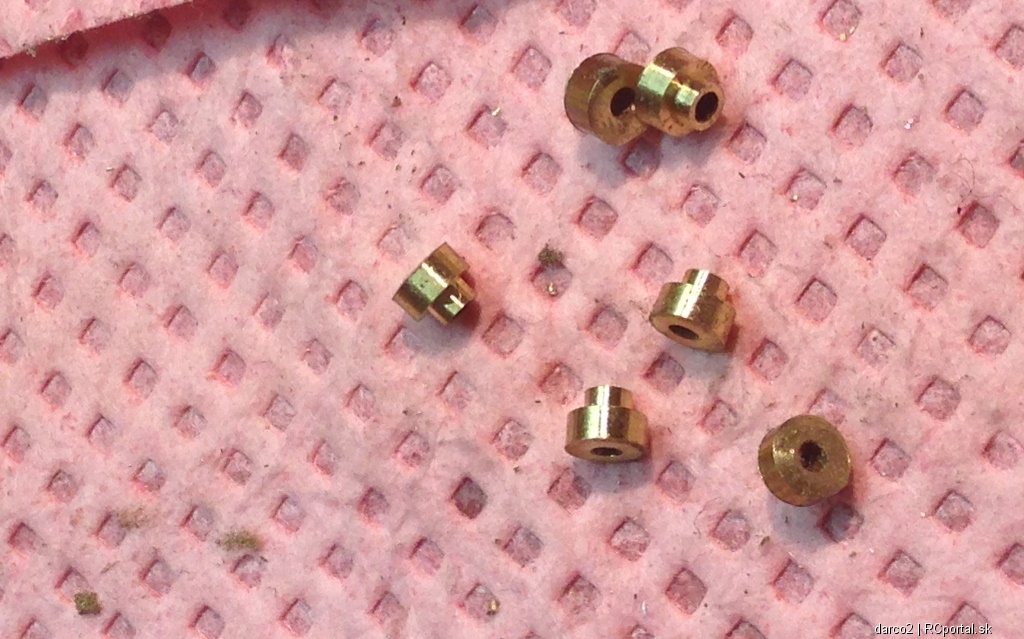

Distancne podlozky, na kazde…
Zaletovane…

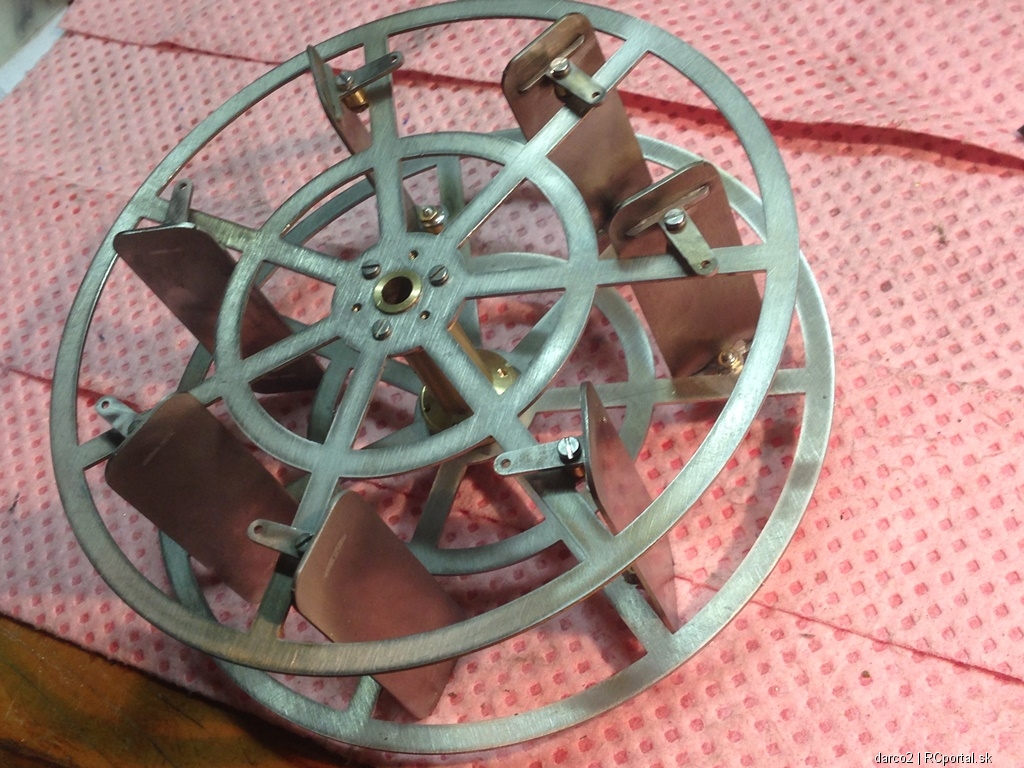

Koleso s lopatkami, este je…

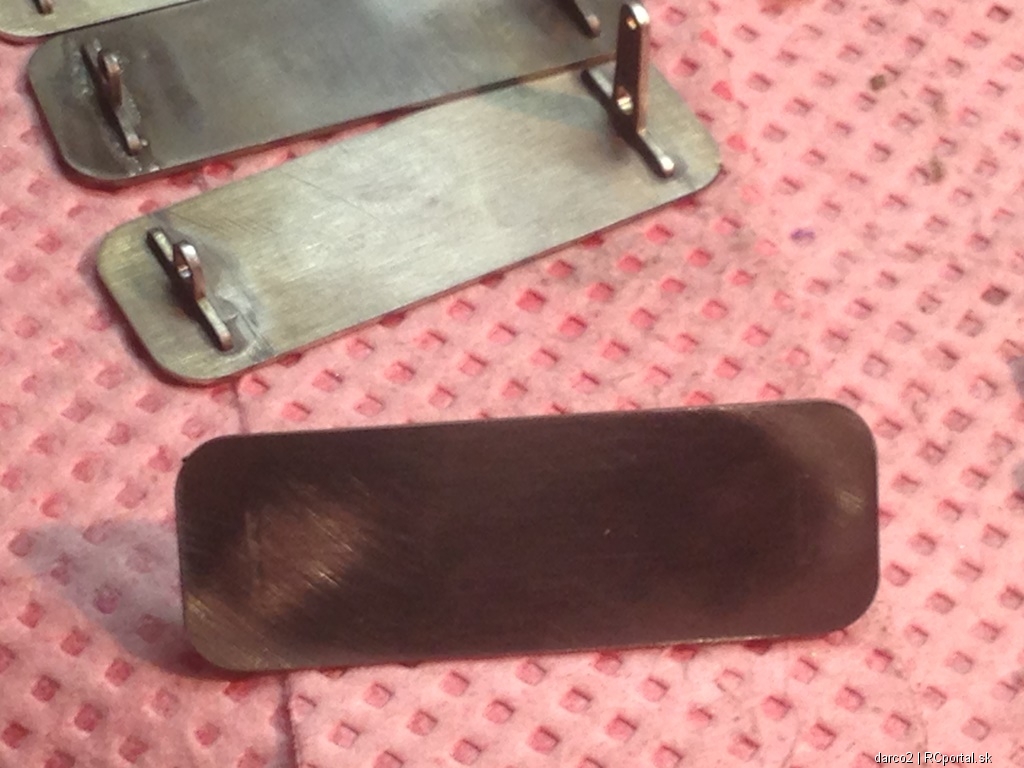

Nalepne…

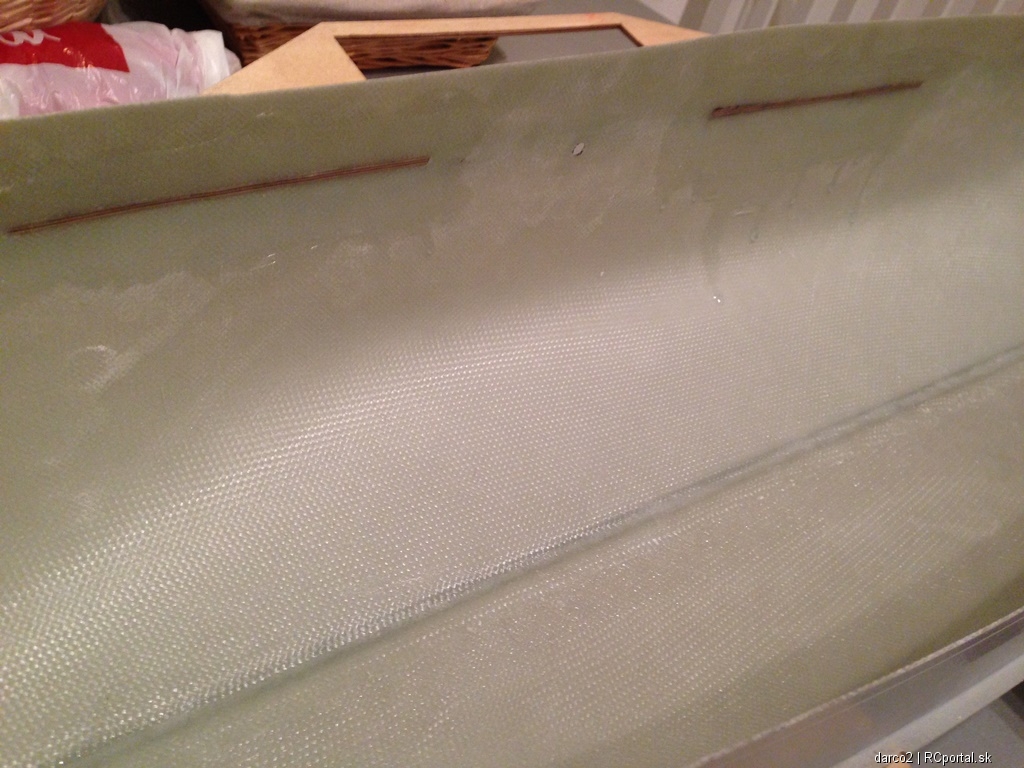

Z vnutra prelaminovane jednou…
Detail

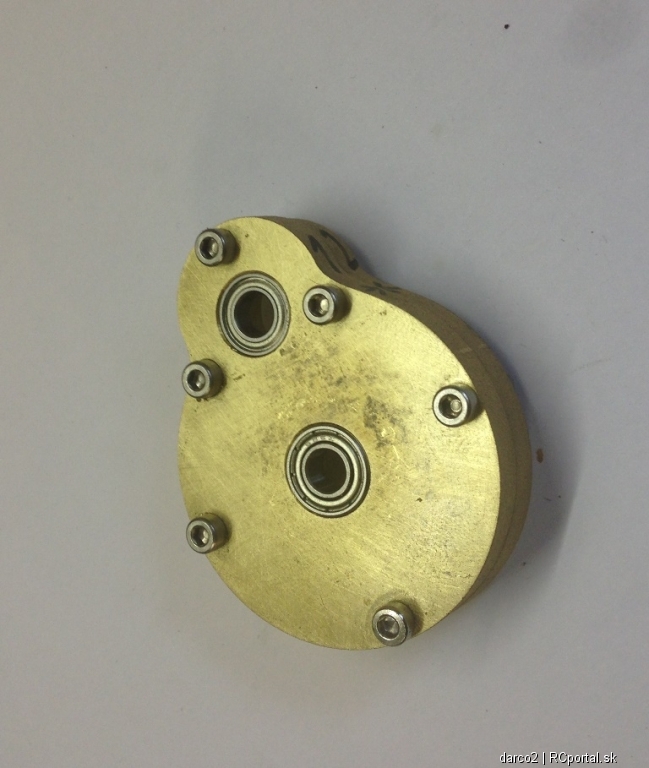

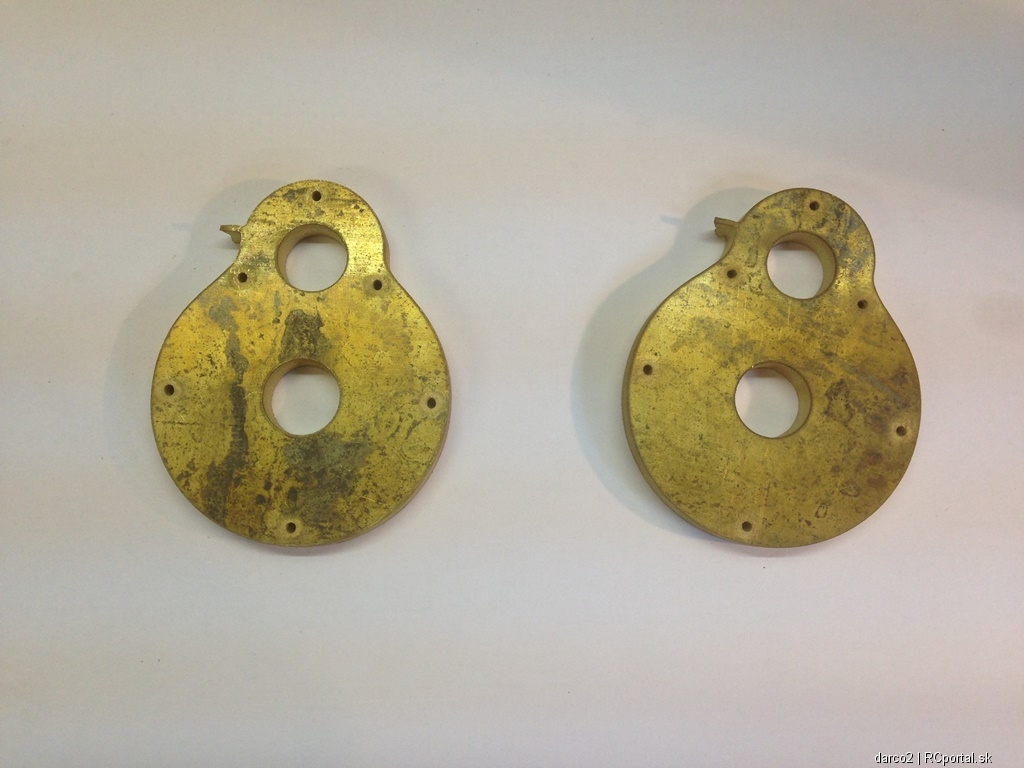

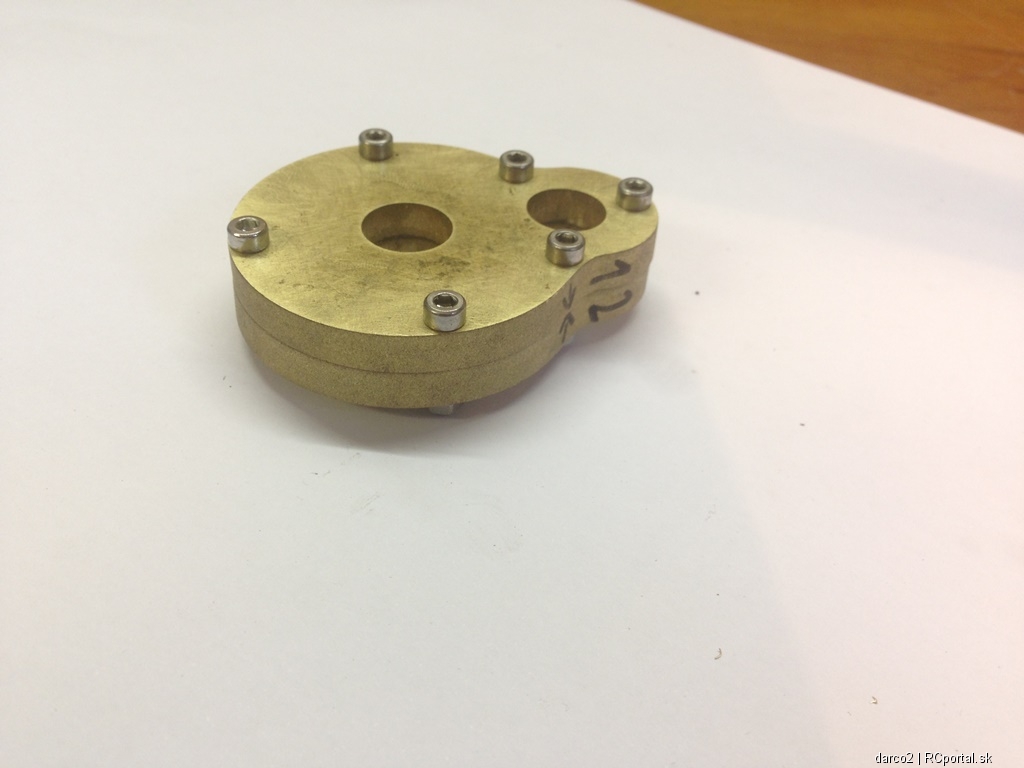

Prevodovka na pohon…
| Autor | Správa |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
neveriiiim  teba ta para nejak chytila |
|
goro modelár
Príspevkov: 467 Moje modely Poslať správu |
Parada uz sa tesim ako to bude pokracovat.Latka zrucnosti a narocnosti u lodnych modelov sa tu posuva raketovym tempom hore. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Juro, ano celkm ma to chytilo.. tymto padom mam rozrobene dva modely, takze sa mozem venovat veciam na preskacku.. Na Matilde urobim palubu, a nasledne ma caka niekolko tyzdnov schnutia epoxidu, takze sa budem moct venovat druhej stavbe.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko to je len dobre ked ta to tak drzi. Drzim place a davam aj s motorom medzi sledovane. kedze sa tesim na komplet postup pri vyrobe motora budem ti reakcie pisat sem, aby som ti tam neprerusoval vlakno. (ajj ked si myslim ze ti tam budu pisat vsetci  )Mat sustruh a frezu mozno by som sa dal ukecat na prnicek aj ja. |
|
goro modelár
Príspevkov: 467 Moje modely Poslať správu |
Ved to nie kazdy ma take moznosti ako sustruh a pod.to sa potom robi jedna radost |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Jo, je to tak, ked som nemal doma sustruh bolo to na nervy.. obcas som nieco potreboval, a to som musel vzdy zbehnut za jednym mojim kamratom.. Takto si robim veci sam doma.. aj ked je pravda ze na tychto hobby sustruhoch je to obcas "zabava" |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
To verim. pozeral som si teraz ponuku Proxxon a mozem povedat, ze kym nevyhram lotto, alebo nejaku podobnu somarinu, tak sustruh moja dielna neuvidi |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Juro, proxxon je hracka.. vobec nepozeraj po takych.. ja mam doma Promu Sm300, dnes lutijem ze som neobetoval este nejakych 300€ mnavyse a nekupil som nejake Bernardo.. Prislusenstvo ktore ponukaju pre Bernardo cloveka uspokoji vo vsetkych smeroch.. na promu totiz nic normalne nie je.. _( |
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Na bezne pouzivanie na nase ucely Proma 300 staci. No na tomto prispevku som zaregistroval v uvode poznamku, ze v MAJI JE VYZLOVKA... to ma tesi, ze pribuda ludi, co za pol roka maju naplanovane dokoncenie lode z nicoho. No a este s výrobou motora. Tusim sa musim zacat ucit... a dobre sledovat tento príspevok.Lebo tu urcite bude co.. Juraj, treba sledovat interner a nemusis setrit http://stroje.bazos.sk/inzerat/44303145/predam-na-mini-sustruh.php No nekup to... |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Peto treba aj citat .... motor a speed kontroler mi nepomozu |
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Ja som cital, iba som aj tuto moznost prihodil ako dodatok k moznosti, ze kupit NOVY. Na bazosi konkretne sa obcas nejaky objavi. A za vyrazne lepsiu cenu ako v obchode. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Pani, aby sa nepovedalo ze som sa dal na zimny spanok ako niektori kolegovia z fora.. Pridal som par fotiek do galerie, konecne som sa dokopal a poletoval lopatky s drziakmi dokopy, vysustruzil 14ks distancnych stlpikov (7x 2mm , 7x 3mm) a zmontoval koleso dokopy.. Este dorobim ovladanie koleso je hotove.. Pravdepodobne nebudem nijako kolesa farebne upravovat, pouzil som mosadz a nerez, takze budu v pohode odolavat vode.. Riso |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

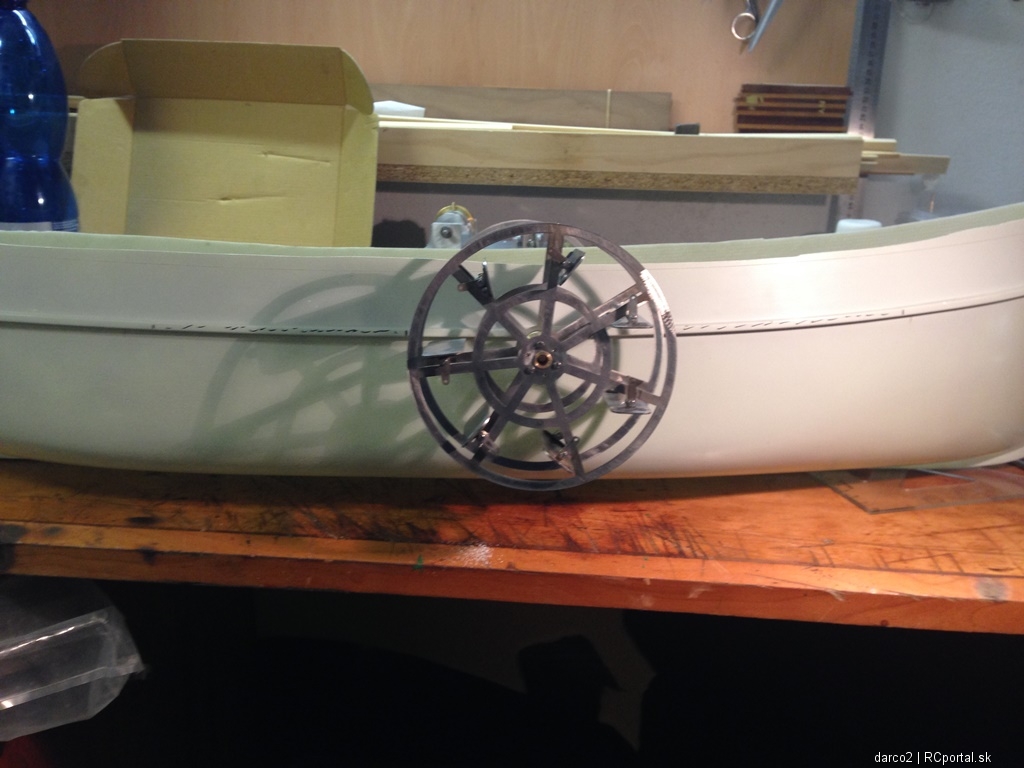

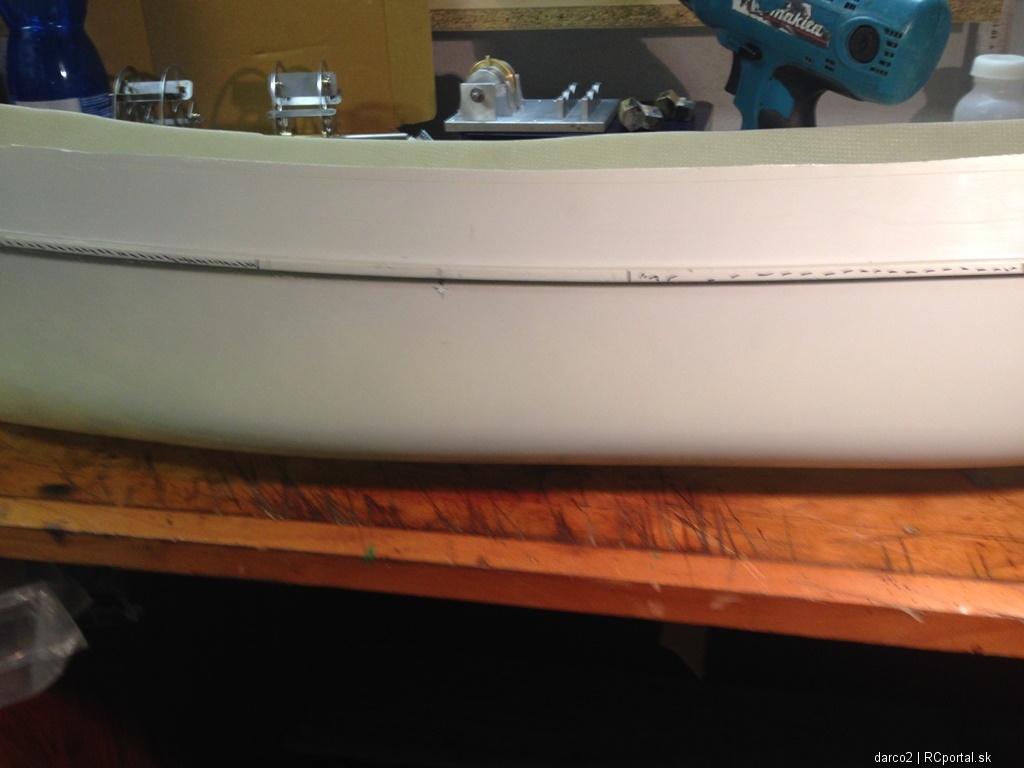

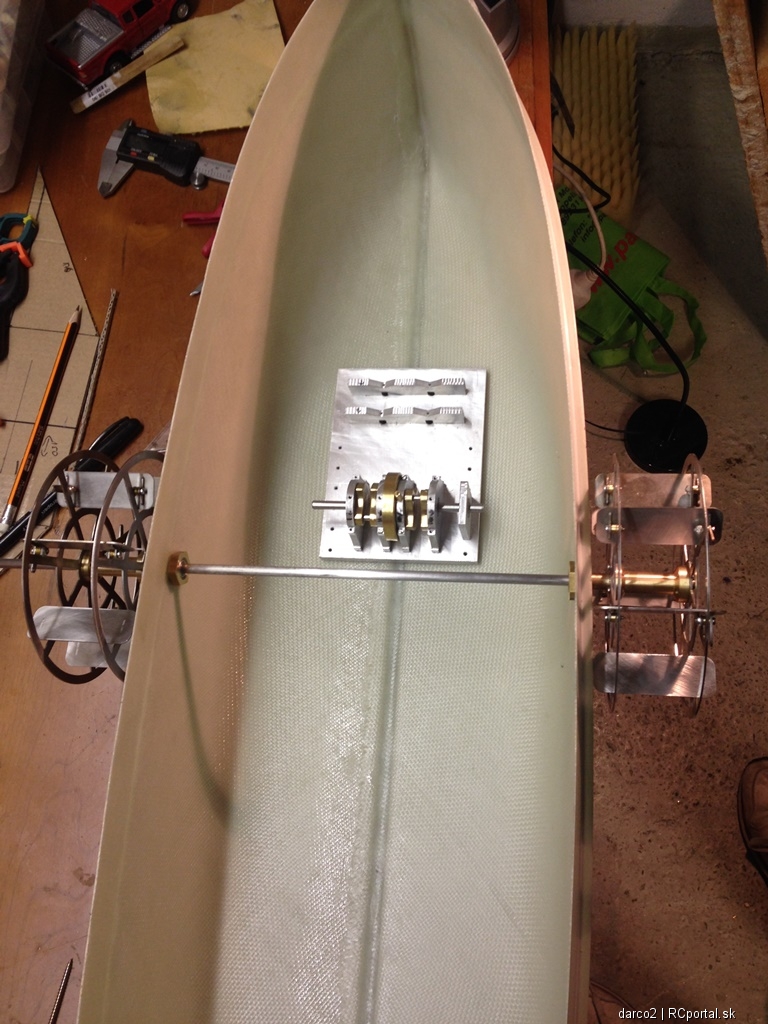

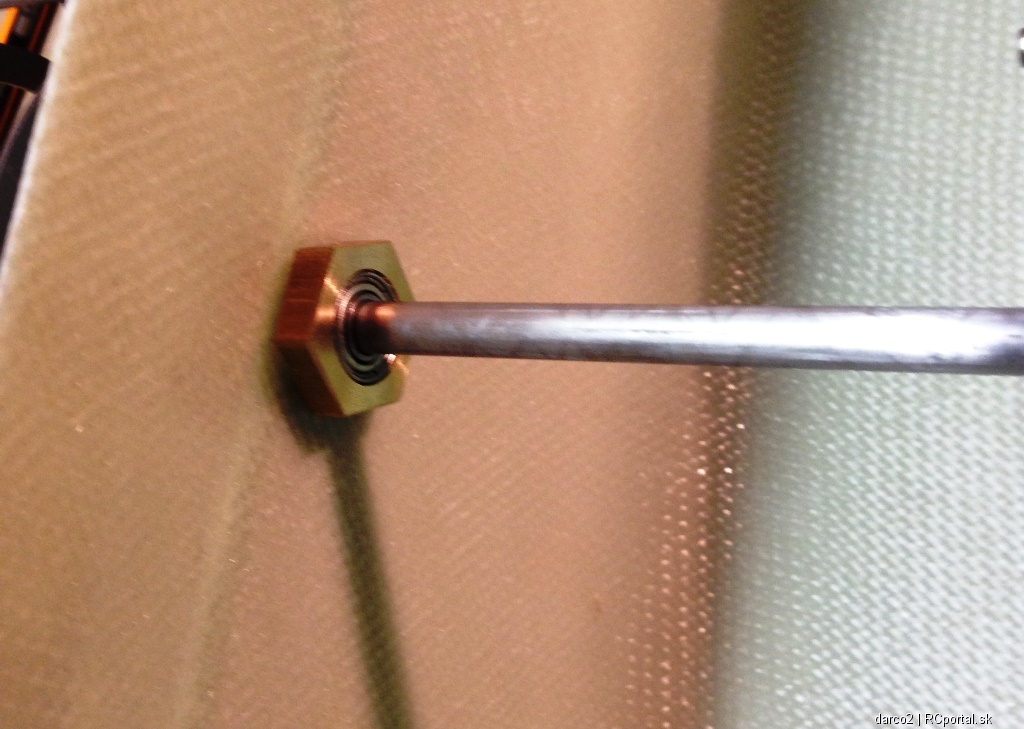

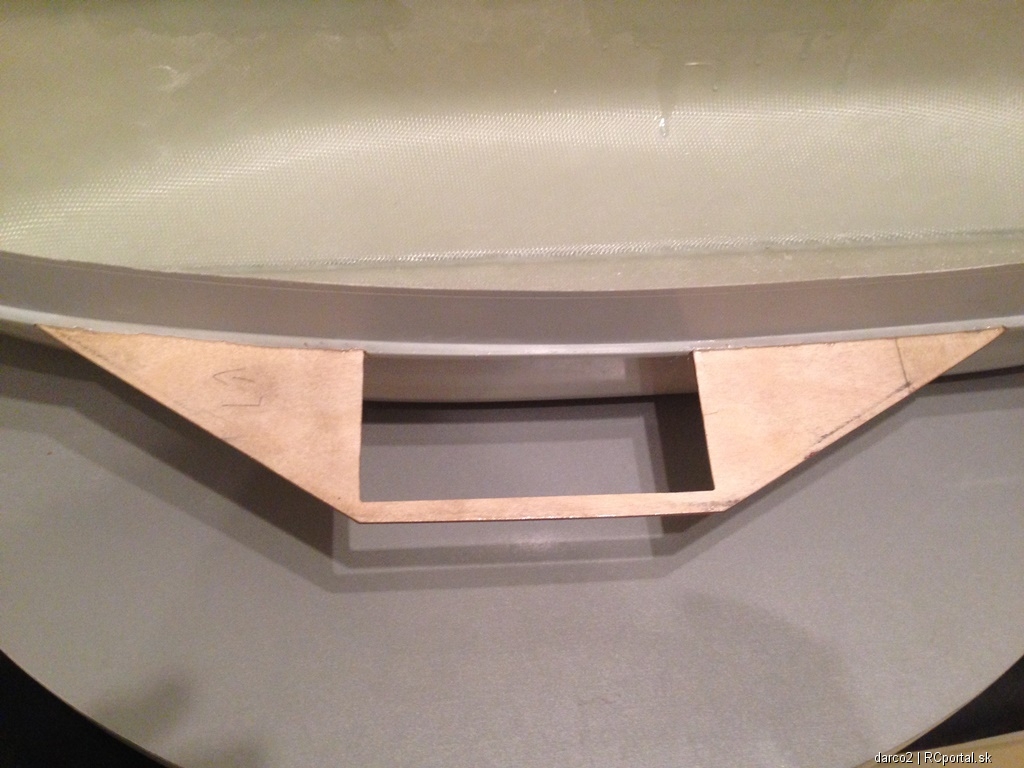

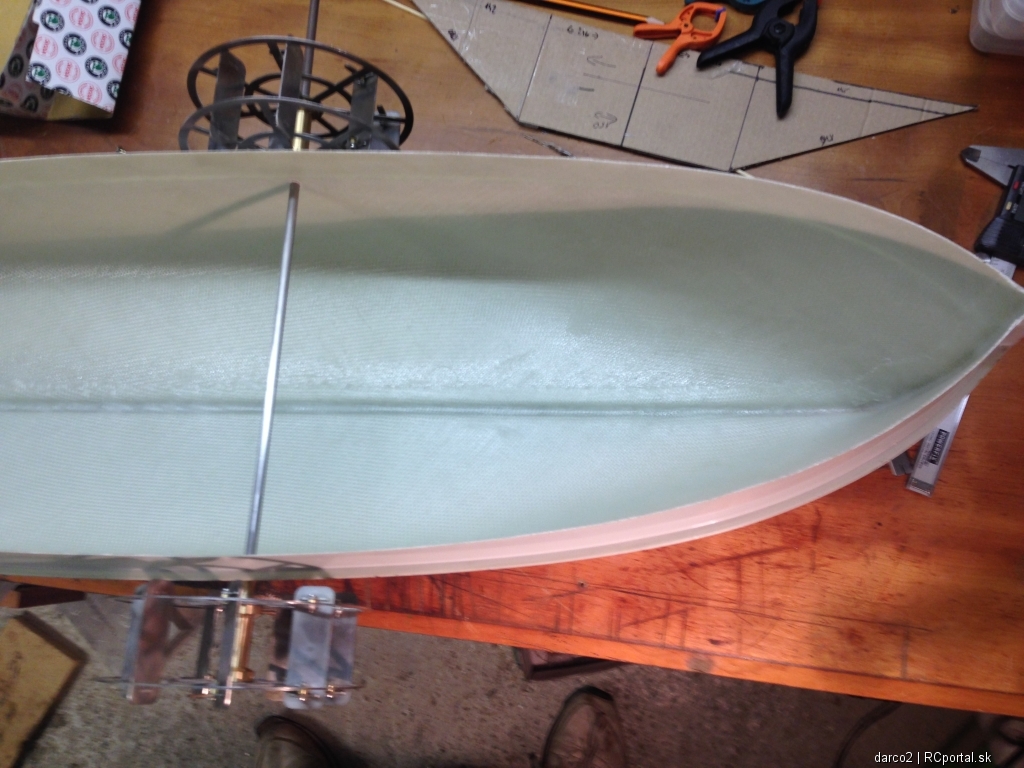

Kedze na motore teraz prace stoja, cakam na nove drziaky, pustil som sa do lode.. Konecne som sa dokopal k vymeraniu umiestnenia pohonnych kolies, navrtal som diery a postupne som zacal frezovat sparu na bocne plochy okolo pohonnych kolies Vo vystrafovanych castiach na bochnom vystupku bude drazka do ktorej budu vlepene bocne casti okolo kolesa  Vyvrtane diery pre osku kolies.    Predpokladane umietnenie motra  detail loziska  Riso |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

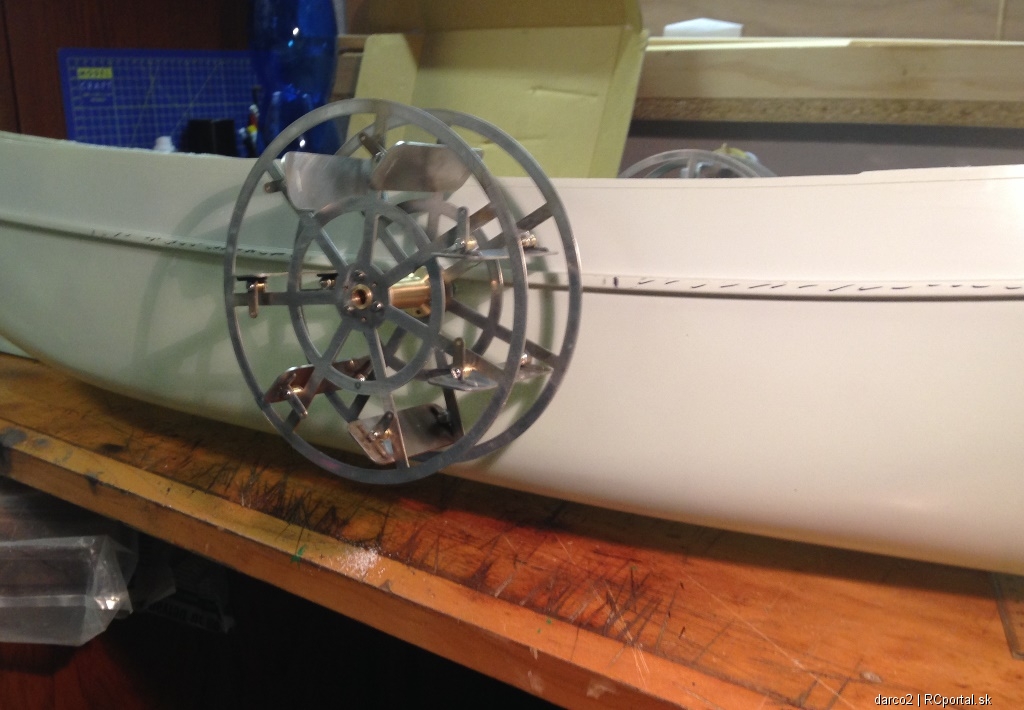

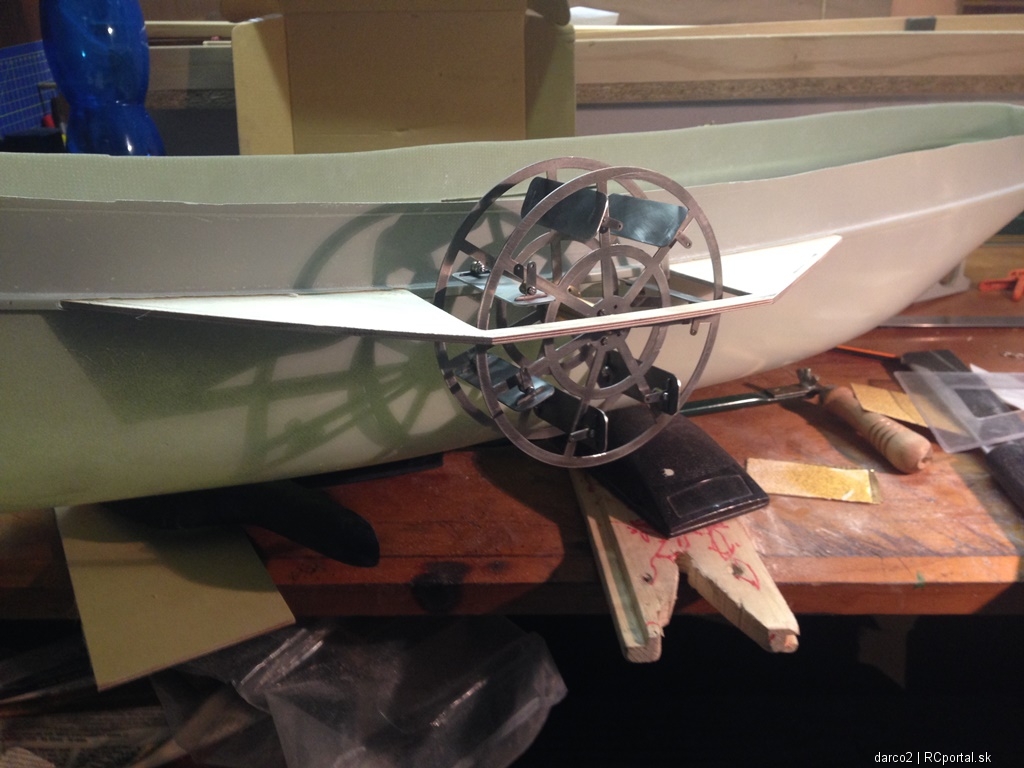

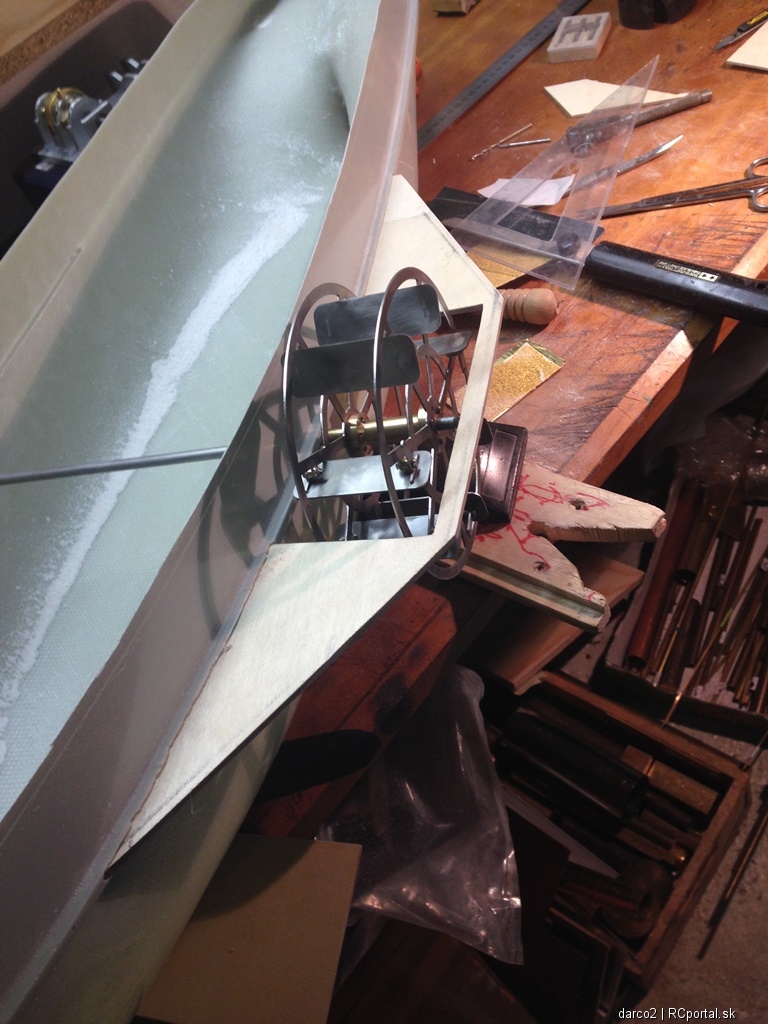

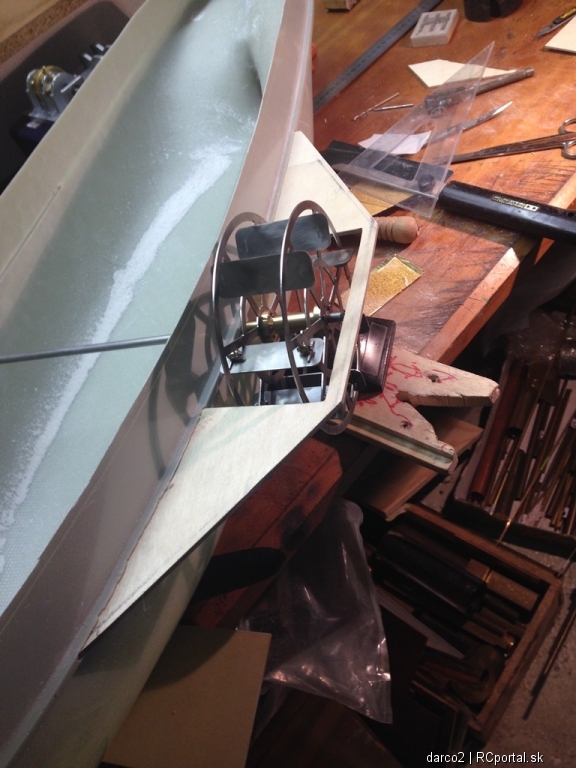

Opat maly postup, ak si odmyslim tie dorezane prsty od laminatu a o pozapichovanych sklennych vlaknach v rukach ani nehovorim.. .) jedna strana provizorne usadena (letecka preglejka 2,5mm podlepena laminatovou doskou 0,5 od Peta Zaka)  Iny pohlad  |
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Vidim, ze zasa vznika jedna pekna lodicka  |
