Technické parametre
| Výrobca: | vlastna praca | Rozpätie: | 1790 mm | Hmotnosť: | 1600 g |
| Kategória: | Lietadla - elektrické | Dĺžka: | 1098 mm | Materiál: | Balsa, smrekove listy |
| Motor: | NTM Prop Drive 1400Kv / 550W |
Popis

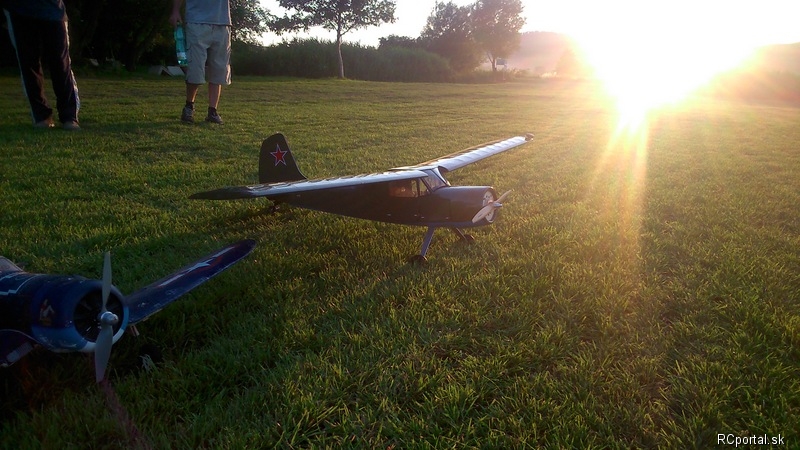

Lietadlo postavene podla vykresu p.Rasky, smrekovo balsova konstrukcia, potah HK folia, ovladana V,S,Kr,M, osvetlenie
ID Modelu: AM3490 | Zobrazenia: 2723 | Pridané: 21. 10. 2013 o 20:20 | Autor: Pyramus
| Autor | Správa |
|
Kamil modelár
Príspevkov: 708 Moje modely Poslať správu |
Ale veď to je obyčajný Jak (Jakovlev) a nie Yak. Ale je to pekná práca. |
|
Pyramus modelár
Príspevkov: 29 Moje modely Poslať správu |
pravda , opravene |
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
....chlapi,celkom by ma zaujimalo , k comu, okrem zvysenia hmotnosti a ceny, sluzia tie uhlikove tycky v kridlach. Ked sa pozriem na rozne fora, nie je to prvy model co to ma takto urobene. Len mi hlava neberie, ako to v tej konstrukcii vlastne funguje. Uz by mi to mohol raz niekto vysvetlit. veka |
|
petog modelár
Príspevkov: 353 Moje modely Poslať správu |
Ono to strašne láka, keď tam ostanú tie diery v rebrách.. je to aj môj prípad  |
|
Pyramus modelár
Príspevkov: 29 Moje modely Poslať správu |
ja proste len nemam doveru v smrekove nosniky , hmotnost tycky je radovo v 10gramoch , cena tiez tam . Asi by to zvladli aj tie puzdra s uhlikovou gulatinou pri koreni kridla. ALe ked sa s tym uz tolko hrajem , tak nechcem aby mi to tlesklo v tej najlepsej chvili. Ale nie som ziadny odbornik , tak sa tiez necham poucit. |
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
....na to aby si sa podival na par obrazkov, kde je znazornene rozlozenie ,priebeh a charakter zatazenia kridla ,nepotrebujes byt odbornik. Az to uvidis a trosku podumas, potom ti mozno dojde ze tie tycky, tam kde su (neutralna osa kridla, a navyse za aeroelastickou osou kridla co suvisi zo zhorsenou odolonostou voci flutteru), vlastne skoro ziadne sily nepoberu a na prenose zatazenia sa prakticky nepodielaju. Aha, napr, tento odkaz : http://www.vekamodel.cz/aerodynamika-a-pevnostni-dimenzovani-modelu/ .... tu na df visi uz v niekolkych vlaknach. Staci kuknut napr odrazku : Zakladni pevnostni vypocty kridel. Velmi nazorne je to urobene napr tu: http://www.slavetind.cz/stavba/konstrukce/Konstrukcekridla.aspx#zal_obr1 pokracovat tu: http://www.slavetind.cz/stavba/konstrukce/kridlo/Samonos_nos_krid.aspx a prejst sem: http://www.slavetind.cz/stavba/konstrukce/kridlo/Konstr_nosniku.aspx PS. samozrejme je mnoho dalsich podkladov, ale to si moze dohladat kazdy podla lubovole. veka |
|
Pyramus modelár
Príspevkov: 29 Moje modely Poslať správu |
mas pravdu, raketova veda to nieje , dalsi model ktory chcem stavat - Catalina , uz si vyskusam prepocitat (lepsie raz vediet ako si 3x mysliet dakujem za linky , uz ich bookmarkujem |
|
mojco modelár
Príspevkov: 431 Moje modely Poslať správu |
Akú tam máš vrtulu? |
