Technické parametre
Výrobca: Gruener CNC Rozpätie: 2925 mm Hmotnosť: 1224 g
Kategória: Lietadla - elektrické Dĺžka: 1433 mm Materiál: balza
Motor: FOXY G3 C2216-1050
Popis

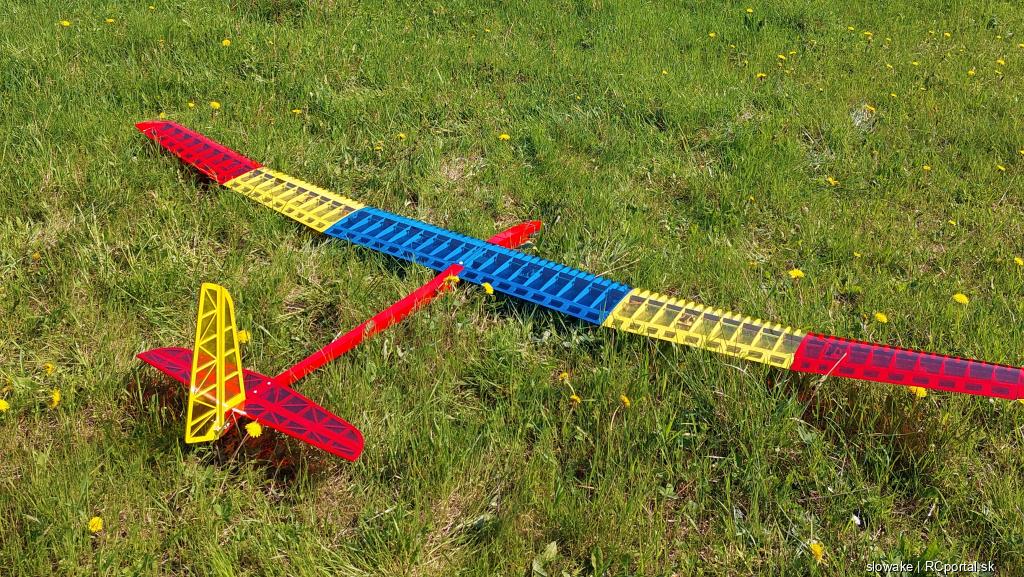

Model celobalzovej konštrukcie so 6-klapkovým krídlom, poťah Oracoverom.

Výbava:
- regulátor Dualsky XC-22L
- vrtuľa CamCarbon 11x6
- 8 ks serv Corona DS843MG digital
- GPS Logger 3
- baterka 3S/1500 mAh/20C
- meranie napätia pohonnej baterky

Pretože som mal len 6-kanálový prijímač, použil som do krídla prevodník z SBUS na 6 kanálov PWM. Prevodník je vlastnej výroby s Arduinom.

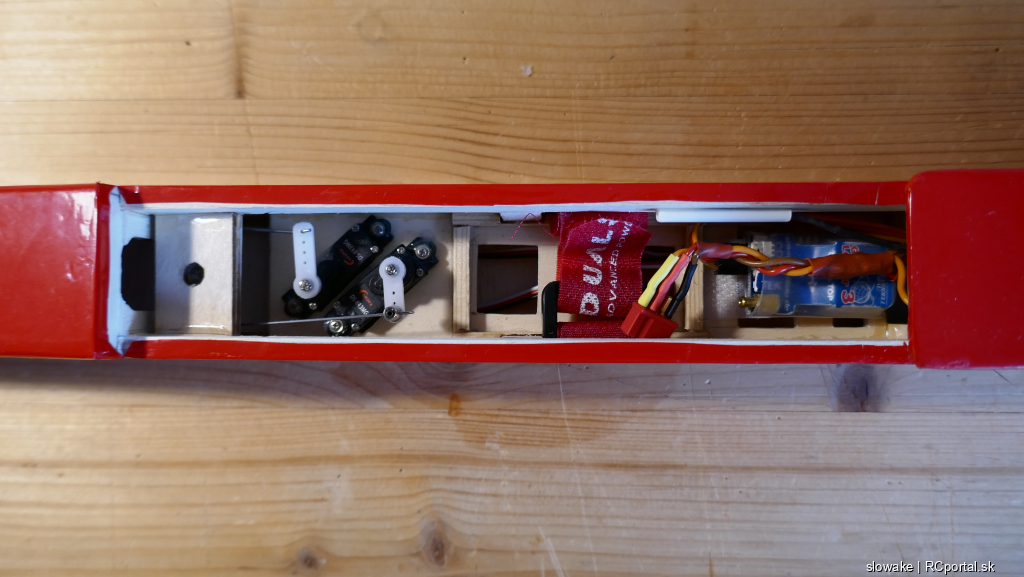

Pod krídlom je to trochu preorganizované, takže sa tam zmestí dodatočná záťaž 120 g. Servá sú uložené šikmo.
Konce krídel sú prerobené. Miesto vingletov, ktoré vyčnievajú dohora, je koniec krídla rovný, takže rozpútie je väčšie cca o 5 cm. Dôvod prerábky je prostý - aby sa mi to zmestilo do prepravnej krabice.
Váha modelu bez baterky a záťaže je 1100 g. Stúpanie na motor je cca 7,4 m/s.
Lieta veľmi pekne, pomaly, ale nezľakne sa ani silnejšieho vetra na svahu.

Nejaké videá z letu:

odkaz na Youtube


odkaz na Youtube


odkaz na Youtube

ID Modelu: AM10476 | Zobrazenia: 2627 | Pridané: 19. 1. 2023 o 11:35 | Autor: slowake


Priestor pod…


Prevodník SBUS na PWM v…


Priestor pod…


Kužeľ 38…


Servo v…


Tiahlo…


Tiahlo…

1 2
Autor Správa
mariusko
modelár

Príspevkov: 2

Moje modely
Poslať správu
Správa zaslaná: 3. 8. 2024 o 07:03 | odkaz na príspevok
saroj:
mariusko:
vie niekto odporucit, kde sa da toto resp. nieco podobne v tejto kat. obstarat ?


https://www.hoelleinshop.com/inside-f5j.htm?shop=hoellein&SessionId=&a=article&ProdNr=GRU2016&t=49301&c=12327&p=12327

dakujem
slowake
modelár

Príspevkov: 16

Moje modely
Poslať správu
Správa zaslaná: 10. 8. 2024 o 09:56 | odkaz na príspevok
Venda747:
Zdravím pánové. Poprosím Vás všechny k tomuto modelu, jak máte nastavená křidélka nahoru a dolu ? Dvoje křidélka na křídlo jsou pro mne novinkou tak bych to chtěl mít nějak rozumně nastavené ikdyž v návodu něco napsáno je. Nepotřebuji baterfly, to až později, jen by mne zajímala křidélka a třeba výškovka, nějaké rozumné nastavení.
Děkuji všem.


Ahoj. Popravde povedané dvoje krídelká ani nie sú moc treba okrem pristávania. Aspoň ja to tak vidím.
Ja mám výchylku na vonkajších krídelkách väčšiu, asi o 1/3. Diferenciáciu tam mám na oboch cca 50%. Klapky používam len v režime Butterfly, hoci by sa dali vychýliť aj hore o cca 1-2 mm. Ale načo. Výchylky krídeliek mám rovnaké v režimoch Normál, Termika, aj Speed a sú zhruba podľa návodu

Viac sa dá s krídelkami laborovať v režime pristátie. Ja to mám takto:
- výchylky klapiek a stredných krídeliek mám na knipli plynu. Čím viac tlačím na knipel, tým väčšia výchylka, samozrejme to treba kompenzovať výškovkou. Klapky idú nadol, stredné krídelká nahor. Stredné krídelká nereagujú na knipel krídeliek.
- Vonkajšie krídelká idú po prepnutí do Landing asi o polovicu nahor a je možné s nimi riadiť smer letu
Bydlisko: Trenč. Teplice
Venda747
modelár

Príspevkov: 33

Moje modely
Poslať správu
Správa zaslaná: 19. 8. 2024 o 22:07 | odkaz na príspevok
slowake:
[quote=Venda747]
Zdravím pánové. Poprosím Vás všechny k tomuto modelu, jak máte nastavená křidélka nahoru a dolu ? Dvoje křidélka na křídlo jsou pro mne novinkou tak bych to chtěl mít nějak rozumně nastavené ikdyž v návodu něco napsáno je. Nepotřebuji baterfly, to až později, jen by mne zajímala křidélka a třeba výškovka, nějaké rozumné nastavení.
Děkuji všem.


Ahoj. Popravde povedané dvoje krídelká ani nie sú moc treba okrem pristávania. Aspoň ja to tak vidím.
Ja mám výchylku na vonkajších krídelkách väčšiu, asi o 1/3. Diferenciáciu tam mám na oboch cca 50%. Klapky používam len v režime Butterfly, hoci by sa dali vychýliť aj hore o cca 1-2 mm. Ale načo. Výchylky krídeliek mám rovnaké v režimoch Normál, Termika, aj Speed a sú zhruba podľa návodu

Viac sa dá s krídelkami laborovať v režime pristátie. Ja to mám takto:
- výchylky klapiek a stredných krídeliek mám na knipli plynu. Čím viac tlačím na knipel, tým väčšia výchylka, samozrejme to treba kompenzovať výškovkou. Klapky idú nadol, stredné krídelká nahor. Stredné krídelká nereagujú na knipel krídeliek.
- Vonkajšie krídelká idú po prepnutí do Landing asi o polovicu nahor a je možné s nimi riadiť smer letu


Zdravím Slowake.....
Děkuji za informaci.....Já to nastavím do základu jak je v návodu a uvidíme jak se to bude chovat.
Pak bych vyzkoušel jak píšeš trochu přidat na těch krajních křidélkách, ale skutečně nejdříve vyzkouším dle základu jak je v návodě.
Důležité je aby to vyletělo nahoru a pak už budu dolaďovat.
Každopádně děkuji moc........Jinak jsem tento model koupil od Greenu z Anglie a fakt paráda.
Bohužel mě to stálo ještě o 1500,- kč víc ohledně CLA.........
slowake
modelár

Príspevkov: 16

Moje modely
Poslať správu
Správa zaslaná: 31. 8. 2024 o 08:01 | odkaz na príspevok
Bydlisko: Trenč. Teplice
Venda747
modelár

Príspevkov: 33

Moje modely
Poslať správu
Správa zaslaná: 31. 8. 2024 o 22:10 | odkaz na príspevok
Ahoj Slowake.........docela jsem se s těmi křidélky trefil......na krajích jsem nastavoval 65% a ty vnitřní 35%.............Dnes jsem ho chtěl zalétnout a počasí se zkazilo...uvidíme zítra.......
