| autor | správa |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |

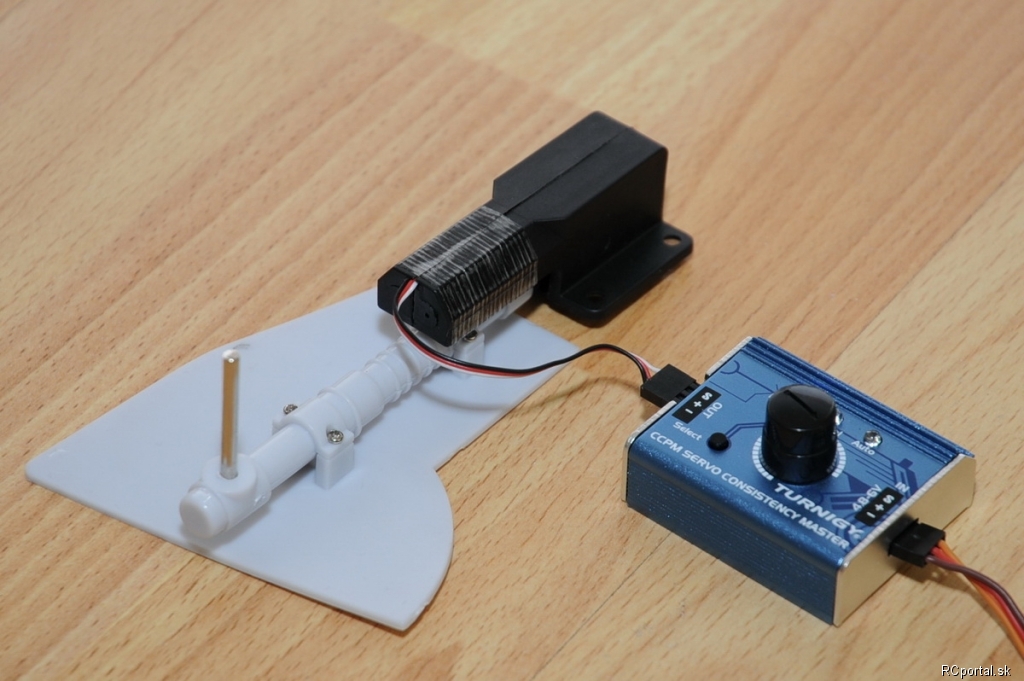

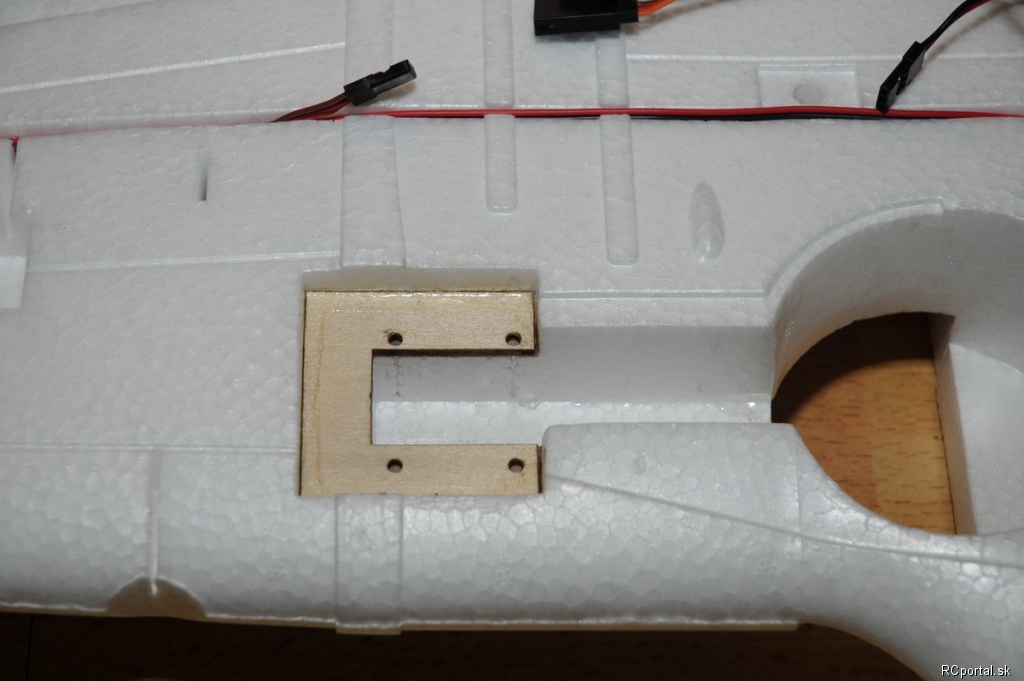

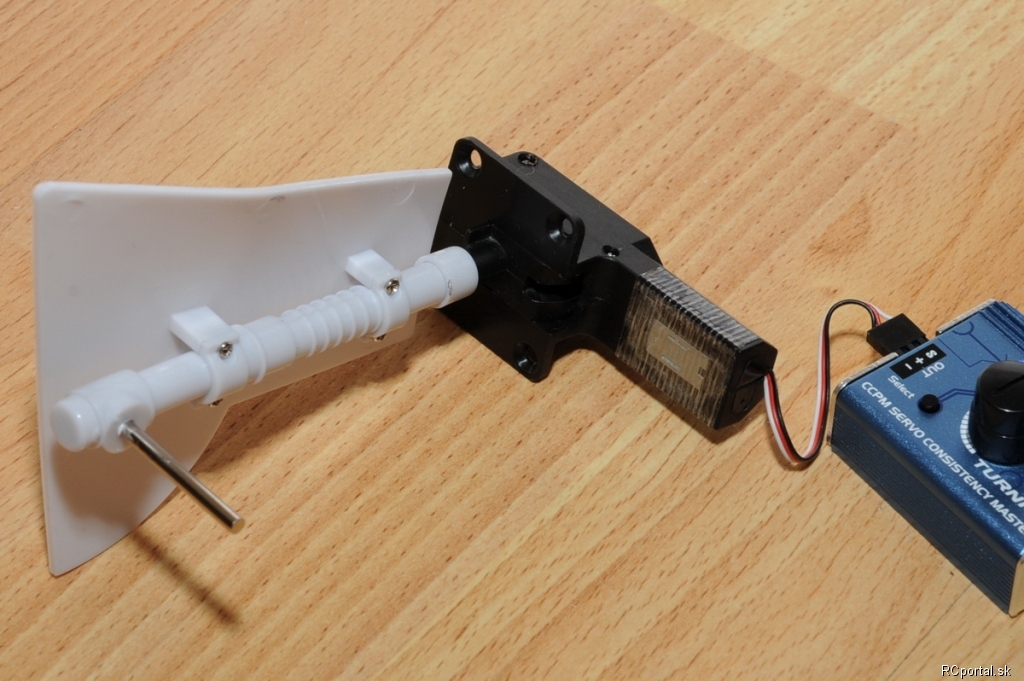

Predvcerom som rozbalil velku krabicu, nezlozeny a nenastriekany Hurricane 1400 mm EPP. Takze mozem si stavat uplne od zaciatku. A tak som sa rozhodol podelit sa s vami o postup pri stavbe.  Sice plastovy, ale krasne maketovy zatahovaci podvozok. Prisli aj nahradne osky, takze bolo treba menit a pri tej prilezitosti som aj mechaniku kuchol, ze co tam je... preto ta paska.  Otvoreny podvozok... Funguje krasne, drzi polohy uplne spolahlivo. Akurat este bude treba dostelovat polohu krytu sachty voci sachte podvozku, nech zapada co najlepsie.  drziak podvozku v kridle... No ziadna slava. Najprv som to tam prilepil UHU Porom ale bolo to take nejake... Tak som to este prelial riedkym sekundakom. Podvozky by sa tam mali sice srobovat, ale pri tej hrubke preglajky je to nezmysel. Takze ich prilepim a poistim skrutkami.  Pohlad na kridlo, mierne som si to skomplikoval tym, ze chcem mat nielen pristavacie svetla zazihajuce sa s vyklopenim podvozku, ale aj polohove. A aby ich bolo vidno tak kazde polohove svetlo sa sklada z dvoch vysokosvietivych diod kolmo na seba s predradnym odporom 150R. Vsetky LED som proste vypajkoval zo sad dodavanych z HK. Je to podstatne lacnejsie ako ich kupovat tu po jednej, okrem toho svietia ako svina. Pristavacie svetla su 2x3 vysokosvietive LED diody. Neprijemne bolo ze trebalo prehlbit a rozsirit drazky na kridle pre kable a vyrezat nove. Este chybaju klapkove serva, treba odrezat kridelka a dat na panty a vlepit klapky... No a ti vnimavejsi si urcite vsimli ze osadenie na serva klapiek su zrkadlovo. Takze chodia naopak, ako kridelka. No aj cinan sa sekne, akurat ked to spravi na 100 000 kusovej serii tak to naserie hodne ludi. Este ze sa mi tu valal servoreverser...  Neprilepene klapky a strkanie kablikov do zjavne malej drazky  Tu este nie je vlepene pristavacie svetlo Detail polohovych svetiel. Za kazdou LED je napajkovany predradny odpor. Cele je to potom zaliate sekundovym lepidlom aby som neoslabil kridlo. Nakoniec sa bude este vsetko tmelit dohladka.  Motor vmontovany do priecky... Aky tam je vidite sami, lietat sa bude bud 10x6 trojlist, alebo 11. Uvidime. |
|
bflame modelár
Príspevkov: 221 Moje modely Poslať správu |
Pekna cista pracicka zatial, drzim palce. |
|
marianmacek modelár
Príspevkov: 1332 Moje modely Poslať správu |
Ahoj Igel, opäť ďalšie krásne lietadlo do Tvojej zbierky. Kde ich všetky parkuješ ? My máme trojposchodový dom, ale mám doma vyčlenenú len jednu miestnosť, ktorá je zároveň dielňou, ale aj hangárom pre stroje. prajem pekný deň Marián Macek |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |

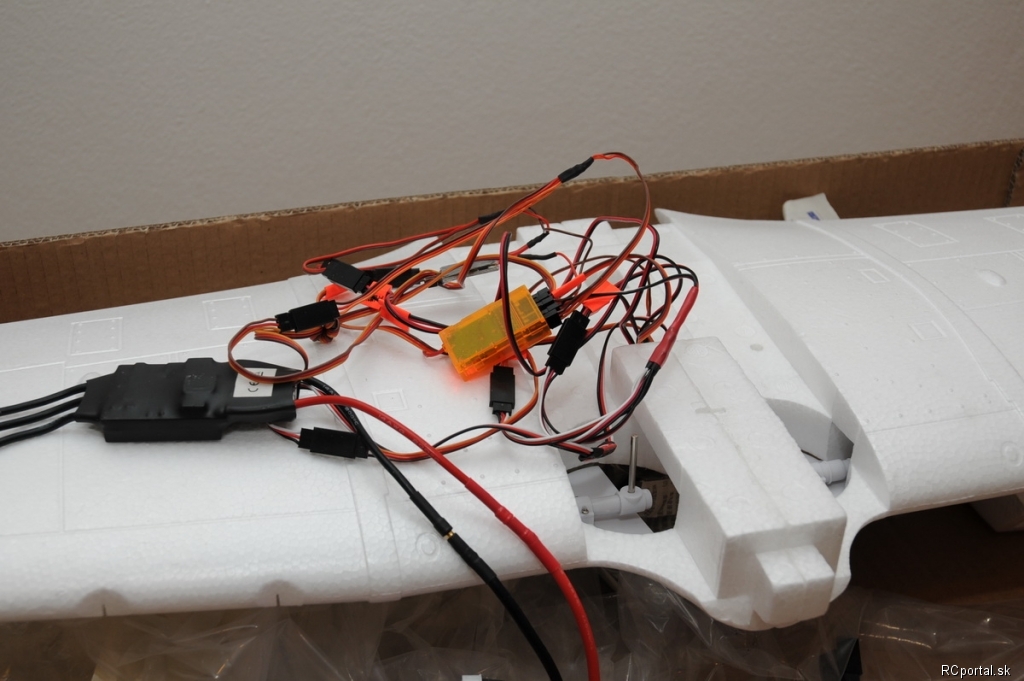

Takze ideme dalej. Kedze som chory mohol som sa cely den prplat s kridlom. Teda odrezat vsetky ovladacie plochy a nahnacat tam pantiky  Ked odrezem plochu ostane tam takyto hnus. Otrepy, nerovnosti a tak podobne. Kazdeho napadne presmirglovat. Ale to tam zase ostanu take chlpky. Takze som si na to kupil teflonovu zehlicku a po presmirglovani chlpky znicim prezehlenim. Pri 150 stupnoch to znici len tie chlpky a ostane hladka plocha. Takato:   Po zapojeni kridla sa mi podarilo vyrobit tolkoto kablov... No ale vzhladom na to ze budem pouzivat 6 kanalovy prijimac to nie je zle. Je tam: pozicne osvetlenie, pristavacie svetla, ktore sa aktivuju po vysunuti klapiek naplno, kridelka, trojpolohove klapky spomalene cez TX na 5s a podvozok. Plus spinac pristavacich svetiel spriahnuty s klapkami a servo reverser, pretoze cinan dal naopak dieru na jedno servo.  Takto vyzera cele kridlo, fotil som so zrkadlovkou a velkym bleskom, takze tie svetla velmi posobivo nevyzeraju, ale svietia ako svina   A este zasunute a naplno vysunute klapky. Kym bude kridlo kompletne, bude treba vygitovat vsetky drazky na kable a nalepit krytky na serva. Tie vyrabam z reklamnej folie... Jednoduche a mimoriadne ucinne. |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |
Marian, zajtra sa mi snad podari cvaknut parkovisko . Moj vlastny vynalez ako na malo plochy nahnacat veeela modelov. No ale do jednej izby a garaze sa da v pohode natrieskat 22 modelov. A to mam este v garazi skladisko, parkujem tam dve motorky, a striekam tam modely... |
|
marianmacek modelár
Príspevkov: 1332 Moje modely Poslať správu |
Ahoj Igel, u nás garáž neprichádza do úvahy. Máme tam technológiu k bazénu, 4 bicykle, regál na pneumatiky pre dve autá, Miškiné hračky, čo má vonku a keď tam tam dám auto, tak je garáž plná, ženiné auto sa tam už nezmestí, takže musí parkovať vo dvore. Keď som robím povrchovky lietadiel, tak musím dať auto na dvor. aby bolo miesto na robotu. Vidím, že stavba pokračuje veľmi úspešne, už sa teším na finále.......... prajem pekný deň Marián Macek |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |
Nj, dnes sa tmelilo kridlo, zajtra sa bude brusit... |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |

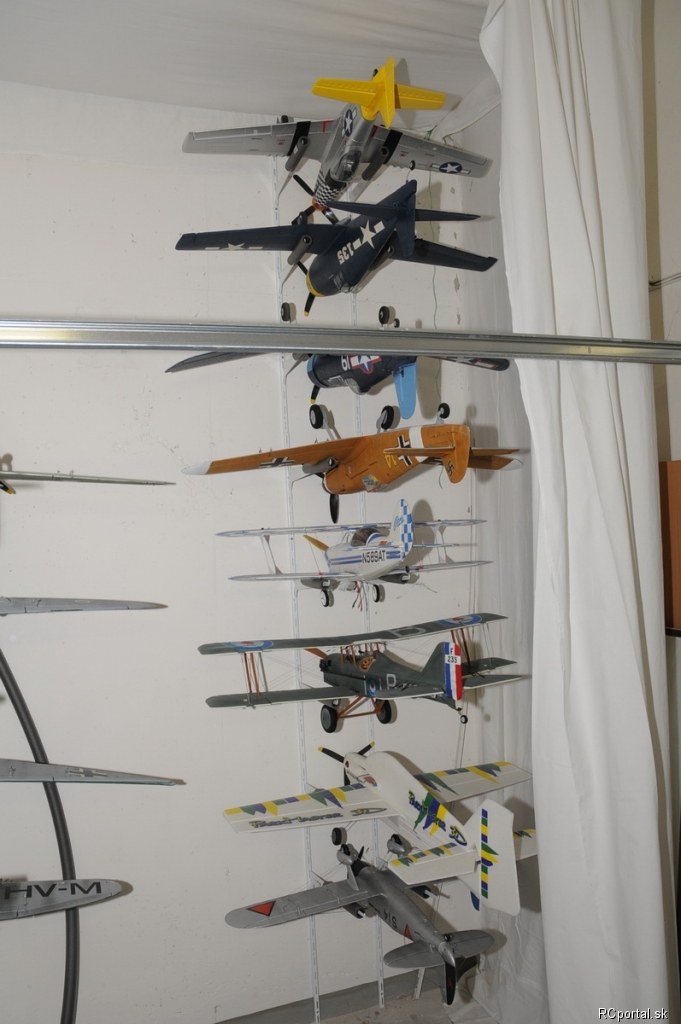

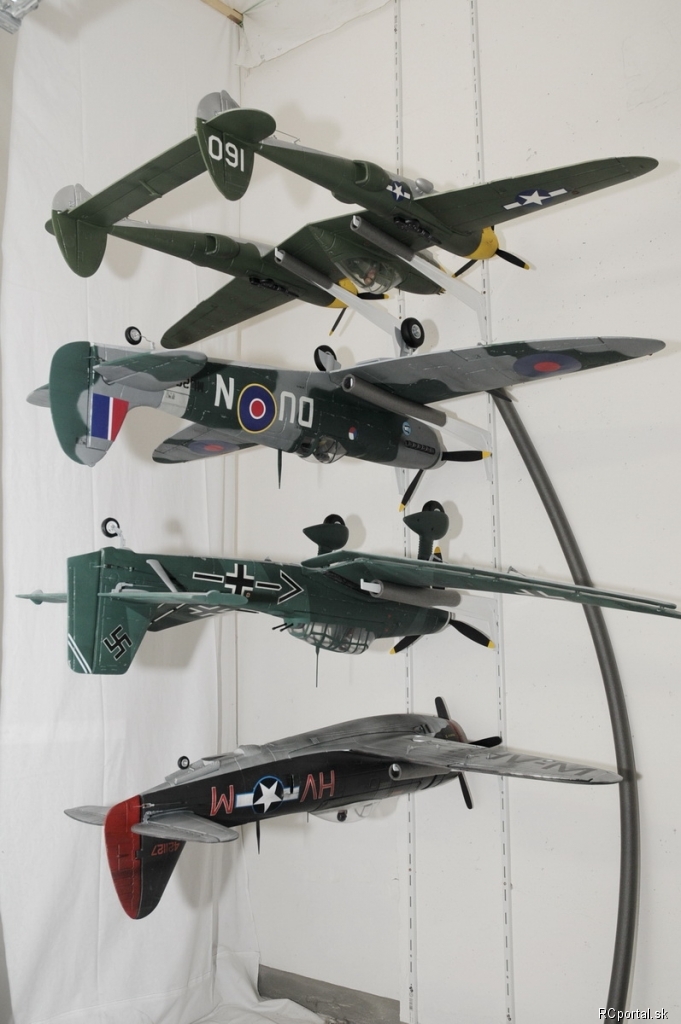

Marian, takto parkuju lietadla aktivne lietajuce, ostatne tak kade tade... Este sa tam zmestia tak 3 lietadla. Na ploche 3x1,4m 15 lietadiel...   |
|
marianmacek modelár
Príspevkov: 1332 Moje modely Poslať správu |
Ahoj Igel, máš to pekne vymyslené, začnem nad niečim takým rozmýšľať. Ja to mám zatiaľ takto.  |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |
Snad uz zacnem stavat a tam by mala byt neoddelitelnou sucastou RC dielna. Na tu sa tesim viac nez na dom... |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |
Dnes prisli na rad vnutra pozicnych a pristavacich svetiel. Po dlhom spekulovani som nasiel sposob:  Alobal nalepeny na papieri (bez papiera sa to furt trhalo), vyrezany do profilu svetla a dierka na LED sa da vyrobit na chlp presne obycajnou dierkovackou na papier. Takze teraz uz len vyrezat a nalepit. Dlho som spekuloval ako spravit krytky na pozicne svetla, kedze nemam vakuovac a tym padom lexan neprichadza do uvahy. A vyriesene... z kusku balzy forma, cez to pretiahnut zmrstovacku a zmrstit. |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |

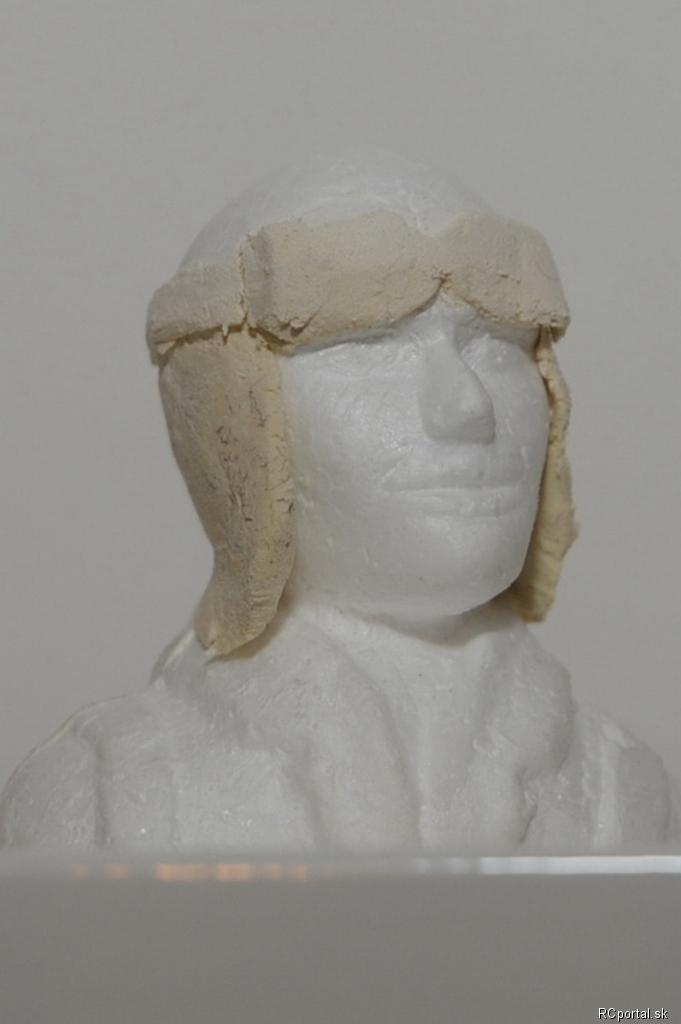

No... dnes len male zmeny kedze bolo krasne... Na mimoriadne tupu, ale mimoriadne lacnu figurku pilota som prirobil letecku kuklu a okuliare (po odrezani nejakeho blbeho siltu). Teraz cakam na vatvrdnutie a bude nasledovat finalne brusenie a malovanie. Material bol taky lahceny modurit. V zasade sa z toho da vyrobit aj cela figurka, ale preco si to neulahcit?  Dalej som vyrobil (upravil) ostrohu. Povodne tam mal byt na konci ohyb a nejaka divna plastova zalezitost. No ale tu som stratil, takze ju nahradila klasicka paka s cervikom.  Smerovku aj ostrohu bude ovladat jedno servo s klasickym uchytenim. Predne servo je na smerovku, zadne na vyskovku. V trupe su na tiahla krasne predpripravene uchyty, takze toto bude radost...  |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |

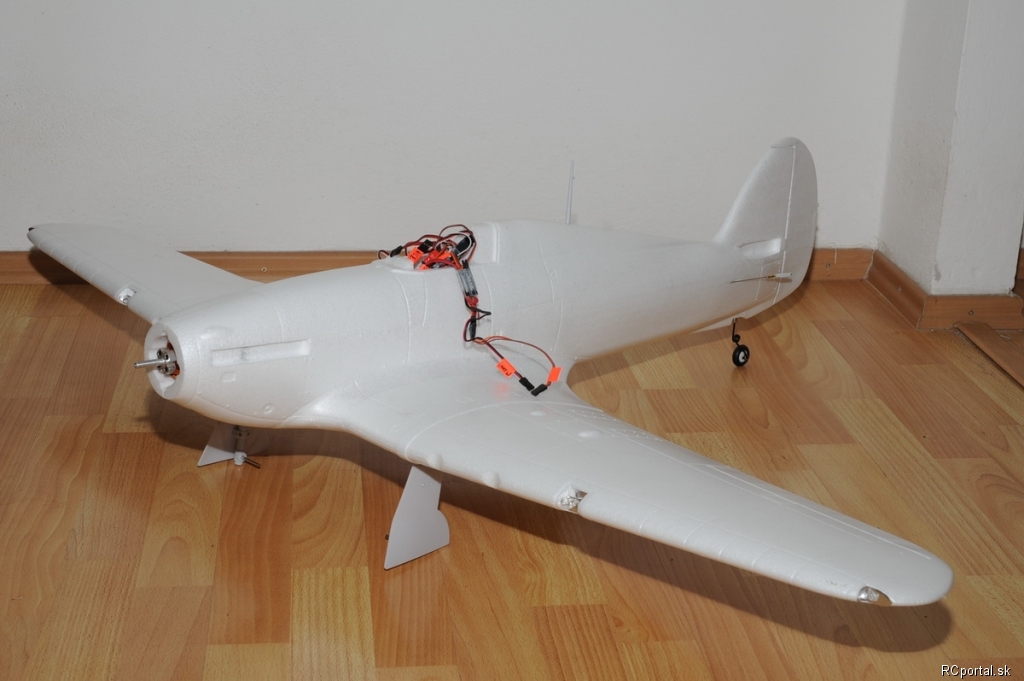

Konecna podoba uchytenia tiahiel v trupe. Vpredu smerovka a vzadu vyskovka. Kedze ostroha ma mensiu paku ako smerovka, ovladanie moze byt nesymetricke.  Do pristavacich reflektorov, ako aj do pozicnych svetiel bol nalepeny alobal ako odrazova plocha, ktora LED trochu rozptyli. Kedze na to pojde este krytka, extra presnost netreba.  Konecna podoba vytmeleneho a vybruseneho kridla. Serva sa tiez pretmelia a na to pojdu krytky serv vyrezane zo samolepiacej folie. Cize v konecnom dosledku bude z kridla trcat len packa serva.  Kridlo s trupom konecne spojene Vyskovka sa bude montovat az nakoniec po nastriekani, lepsie sa to bude maskovat |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |
Takze po dlhsej dobe zase pokrok...  lietadlo je uz vybrusene a nastriekane zakladom. Zospodu uz je finalna modra, akurat mi pride taka moc nebickova. Takze sa bude spodok striekat znova povodnou modrou, akurat pol na pol so sedou  Rozmyslal som, kam schovat kompletnu kabelaz (a je jej teda naozaj vela) a zrejme najlepsi sposob je strcit ju pod pilota. Takze som zobral taku tu bezpecnostnu tabulku a vyrobil falosnu podlahu do kabinky. Kabelaz aj s prijimacom je pekne pod nou.  Este pohlad na klapky, toto bude najvacsia vychylka z troch moznych. Samozrejme bude sa mixovat s vyskovkou a vysuvanie klapiek bude spomalene.  A este jeden pohlad na vysunute klapky (hrozne sa mi to paci)  A este zhruba vymaskovana kabinka, striekat sa bude spolu s hornou kamuflazou, lepit sa bude UHU Porom.  |
|
igel modelár
Príspevkov: 959 Moje modely Poslať správu |

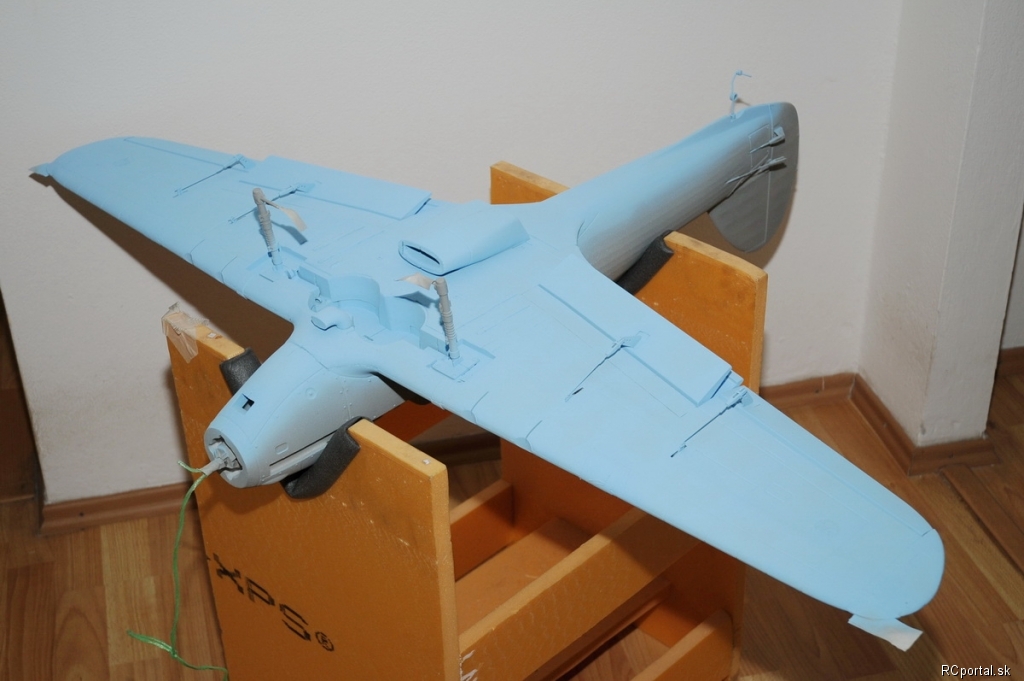

nastrek hornej casti bledsou farbou... Farby Nerchau stoja za hovno. Ucpavaju trysku a celkovo su absolutne nevhodne na striekanie. Toto som striekal 4 hodiny s neustalym cistenim trysky. Uz nikdy viac...  Este ma caka druha farba na vrch, zacistenie prednej casti kridla, streknutie spodku kamuflaze (nejaka hneda sa tam dostala), oderky, zaspinenie, imatrikulacia a finalny nastrek bezfarebnym lakom |
