Ja to v logu vidim, viz screnshot porovnania zaznamov pred a po pridani SCG modulu, vidno tam napatia jednotlivych clankov (hodnoty 3842;3891;....), to by mohlo byt akoze 3,842V; 3,891V atd, aj ked mne sa to nezda, pretoze som mal pred nastavovanim plno nabite baterky a sa mi nezda, ze by boli takto vybite. Mozno hodnotu bude potrebne nejako kalibrovat / nasobit nejakou konstantou.

Toto je priamo riadok v logu:

//;; Time-; RPM;Battery-;Battery-;Battery- ;Motor- ;Peak- ;Tempe-;PWM;BEC-;BEC-;BEC-;TX;TX-; Tv;Check-;Vc1;Vc2;Vc3;Vc4;Vc5;Vc6;Vc7;Vc8;Vc9;Vc10;Vc11;Vc12;Vc13;Vc14;//Betriebszustand
//;; stamp; ;voltage ;current ;discharge;current;current;rature; ; U; I;Temp; ;PWM; ; sum; ; ; ; ; ; ; ; ; ; ; ; ; ; ;
$1;1; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0; 0;
$1;1;0.800;0;46.7;0;0.00;0;0;26;0;6.0;2.2;27;0;0;0;3842;3891;3891;3885;3877;3897;3869;3932;3879;3895;3858;3862;0;0;0//Selftest

Kukal som aj INI subor pre LogView a myslim, ze je potrebne dopisat jednotlive polozky do bloku [Anzeige Einstellungen Kanal 01] a zmenit hodnotu WerteAnzahl=15 na novy pocet stlpcov 29.



EDIT: tak tie hodnoty 3,842V, 3,891V su asi v poriadku, kedze v 5 stlpci je zapisana hodnota okolo 46,7 co by malo byt napatie celej sady, co ked podelim 12 tak vychadza okolo 3,89V na clanok, takze to loguje spravne hodnoty.

A identifikoval ti kosmik ten SCG modul? Mne teraz po jeho zapojeni hra uvodnu triadu tak cvrlkovato, nie len jednoducho 3 tony ale tak inak, ako keby vibrato

A tie hodnoty z logu su len zo stola, dokonca som ani rotor neroztocil, len som zapol a kukol co zapisalo na kartu.

Vymenil som aj prijimac za telemetricky (presiel som na t14sg) takze uz vidim napatie bec, este chcem zapojit aj kabel na vstup aby som videl baterkove napatie. Kazdopadne sa tesim ked konecne pustia do obehu Futaba TellMe, vtedy teprv telemetria a kosmik budu mat zmysel.

jeeff: Kazdopadne sa tesim ked konecne pustia do obehu Futaba TellMe, vtedy teprv telemetria a kosmik budu mat zmysel.

Kašli na TelMe a kúp si radšej JLog 2.5, ten podporuje aj Futaba telemetriu a Kosmik. TelMe aj tak nebude vedieť nič viac než teraz zvláda JLog, tak načo čakať. Práve naopak, JLog toho dokáže viac.

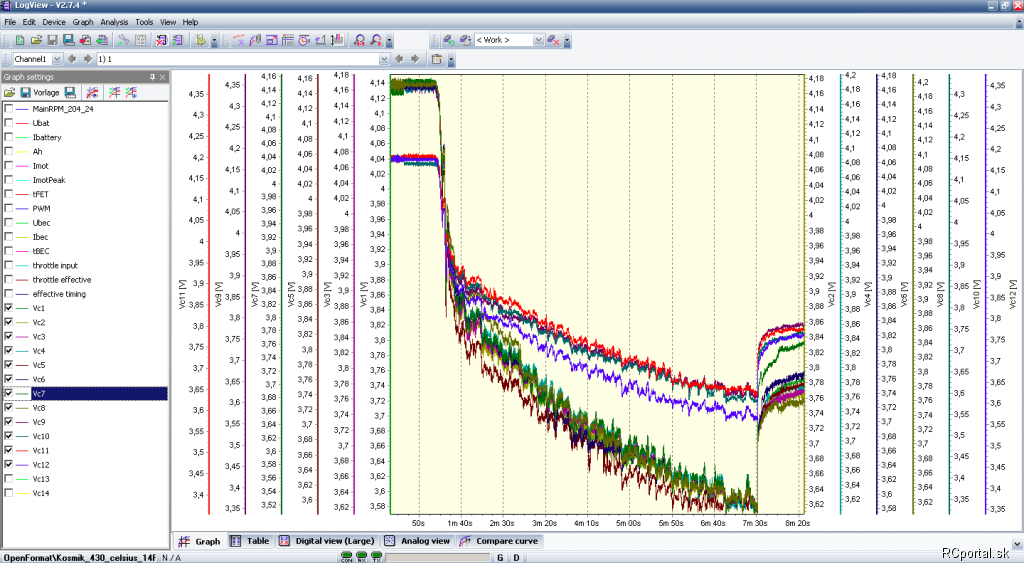

Dnes som spravil prvy let s instalovanym SCG modulom, baterky po zimnom spanku prvy krat nabite, lietal som len zakladne osmicky, kedze bolo hnusne. Zaujimave je, ze clanky 9-12 drzia podstatne lepsie napatie, uvidime co to spravi po znova nabiti a dalsich letoch, ci sa zacnu zrovnavat alebo su skutocne 4 clanky ine ako zvysok.

Ini subor pre kosmik som si rucne musel upravit - zmenit hodnotu WerteAnzahl na 29 (to znamena pocet stlpcov v logu) a nasledne na koniec pridat hodnoty pre jednotlive clanky, subor prikladam, malo by vo vasom stacit zmenit WerteAnzahl na 29 a pridat cast od riadku ## cell voltage 1 pred blok [Save Check].



Kosmik_430_celsius_14Pol_Headspeed_204-24.ini

UPDATE: vyzera to na nejaky problem v LogView, kontroloval som napatia clankov aj priamo v logu z kosmika a aj v tabulkovej forme LogView a tam su udaje OK, na grafe su ale z nejakeho dovodu posunute. Takze baterka je OK.

UPDATE 2: po aktualizacii LogView sa uz data zobrazuju korektne, takze treba mat LogView 2.7.5 a grafy budu OK. Pre zaujimavost teda prikladam ako to vyzera spravne.

To som zvedavý na tie listy aj ja páčia sa mi su popiči

Po trampotach sa zda, ze mi uz Kosmik SCG modul funguje, dialo sa mi to, ze mi zalogoval len prvych cca 30 sekund, zacal som to aj riesit s Kontronikom a ich odpoved bola, ze to mam poslat nazad. Nahodou som ale skusil prehodit kable na module a zrazu mi to 2 lety paradne meralo. Nasledne som s nimi mierne zahybal a zas to nemeralo. Napokon som ich znova odpojil a zasunul a aktualne mam uz asi 6 letov uplne v poriadku. Vyzera to, ze modul je bud nachylny na spravne zasunutie kablov, alebo je tam nejaky podovny studeny spoj… Cez zimu im to asi poslem, teraz ale budem lietat kym sa da.

Mam jeden pack bateriek s ktorym som spravil skrat a SCG modul tym ze mera kazdy clanok paradne spravi slow down, aj ked celkove napatie co mi ukazuje telemetria je este relativne v pohode. Prikladam graf kde vidno pokles na clanku (zelena ciara) a aj obmedzenie otacok (modra ciara). Spodna cervena je celkove napatie ktore sa drzi este v okoli 42,5 pricom len kratkovo klesne na 40,5 co mi telemetria este nezahlasi nejako zasadne, kedze vzapati to napatie stupne.

Presne kvoli problemom s jednotlivymi clankami v baterkach som ho chcel

Turbo Goblin - tomu hovorim upgrade...


odkaz na Youtube

Lieta tam s 24S Lipo. Ja ked som v mojom mal 14S tak som remeň vedel urvať na povel. S 12S sa mi to este nepodarilo.
