Správa zaslaná: 12. 6. 2016 o 08:23 | odkaz na príspevok
Spojka krídla - oceľová guľatina 5 mm na priemere + vzadu bude bukový kolík.
Bydlisko: Banská Bystrica ( 53 rokov )
destelant
modelár

Príspevkov: 917

Moje modely
Poslať správu
Správa zaslaná: 12. 6. 2016 o 13:34 | odkaz na príspevok
Gulatinu 5mm tiez pouzivam ako spojku. Uz aby som dokoncil toho Primatora... Tiez sa mi to s nim taha ako sopel... Este aj stahovanie mi do tho prislo.
Bydlisko: Hurbanovo ( 58 rokov )
Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu
Správa zaslaná: 26. 6. 2016 o 11:37 | odkaz na príspevok
Zdravím Vás, celú modelársku obec na tomto fóre,

Zaujíma ma Váš názor - postačuje podľa Vás spojka krídla (pre elektrovetroň o letovej hmotnosti cca 1,5 - 1,6 kg a rozpätí cca 2700 mm) len ako jedna oceľová guľatina z pružinového drátu D5 mm v trubkách z mosadze a vzadu len malý ustreďovací kolík ??? Mám totiž pochybnosť a to u toho vetroňa čo ho staviam. Všimol som si, že napr. Reichard volí kombináciu vpredu guľatina 8 mm a vzadu guľatina 3 mm a to aj na menších a ľahších vetroňoch.

Vydrží mi tá spojka namáhanie ???

Poznámka: Mám trocha naštudovanú teóriu k dimenzovaniu ako to má Veka na svojej stránke, toto si len chcem konfrontovať svoj názor s inými, nie na základe výpočtov ale praktických skúseností.
Bydlisko: Banská Bystrica ( 53 rokov )
Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu
Správa zaslaná: 27. 6. 2016 o 07:03 | odkaz na príspevok
No tak podľa diskusie na fórume by tam mohla byť:

uhlíková tyč 12 mm

alebo

oceľová guľatina aspoň 10 mm + vystreďovací kolík.

Toto riešenie (len 5 mm oceľ) je nedostatočné !!!

Vzhľadom na súčasné rozpracovanie krídla sa mi dá urobiť len takáto zmena :

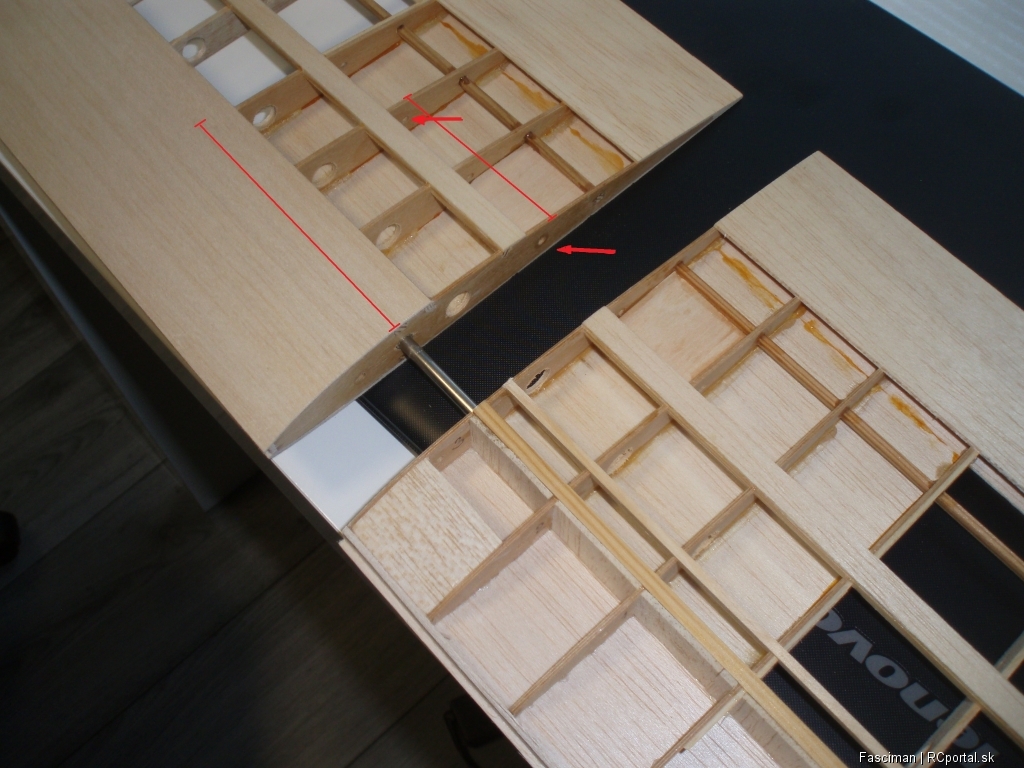

Pridám druhú oceľovú guľatinu 5 mm, kde mosadzné púzdra vlepím cez tieto otvory (viď fotky). Otvory opatrne zväčším okrúhlymi pilníkmi. Mosadzné púzdra pôjdu celkom cez tri profily z bukovej leteckej preglejky 2 mm (predné v mieste nosníka idú cez všetky štyri koreňové rebrá). Bude to takto postačujúce ???


Model sa budem snažiť urobiť s letovkou do 1500 gramov a bude len do termiky a nie na vylomeninky typu akro.

Bydlisko: Banská Bystrica ( 53 rokov )
Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu
Správa zaslaná: 28. 6. 2016 o 22:32 | odkaz na príspevok
Tak už sa páni nebojím. S dvoma drátmi priemeru 5 mm (ohnutá oceľ) bol navrhnutý aj Farov 3-metrový Orlík II, pri letovke okolo 1900 gramov. A vraj to aj prakticky dobre drží. V podstate ide o rovnaké riešenie, ako volím aj na mojom vetroni, akurát s tým, že u mňa spojky krídla nebudú ohýbané.

Vidno to aj na fotkách nejakého českého modelára, ktoré som našiel na internete.


Bydlisko: Banská Bystrica ( 53 rokov )
