Technické parametre
| Výrobca: | Peter ZAK | Rozpätie: | 0 mm | Hmotnosť: | 32 g |
| Kategória: | Lode - motorové | Dĺžka: | 132 mm | Materiál: | Sklo/uhlik/ epoxy |
| Motor: | 2x Bosh, alebo 2x 53mm priemer brushless |
Popis
Pred rokom som sa rozhodol pre zimny projekt na tuto zimu. Konecne sa dostal dnes do podoby laminátového trupu, takze je na zimu pripraveny. Zacalo to cele tym, ze Biling Boats dal tuto lod na trh, ale v metrovej dlzke Pekne ae male na moj vkus. Tak prislo na zvacsovanie planov, na digitalne prekreslenie, vdaka kamarátom, na CNC frezovanie modelu na trup a na samotnu formu. Vdaka kamarati
No a ja som dnes vytiahol z formy prvy epoxi sklenno uhlikovy trup. DNo je zosilene vrstvou uhliku, kedze celovy vytlak lpde bude 32 kil. Na tu masu olova tam bolo treba nieco dat. Pre mna prijatelnejsie je uhlik, ako preglejka. No a par fotiek.
No a ja som dnes vytiahol z formy prvy epoxi sklenno uhlikovy trup. DNo je zosilene vrstvou uhliku, kedze celovy vytlak lpde bude 32 kil. Na tu masu olova tam bolo treba nieco dat. Pre mna prijatelnejsie je uhlik, ako preglejka. No a par fotiek.Zobraziť pokračovanie
ID Modelu: AM4597 | Zobrazenia: 36810 | Pridané: 2. 8. 2014 o 20:26 | Autor: peterzak37
| Autor | Správa | |
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Nieje to pajkovane pajkovackou, ta by to sotva prehriala, tak je to zohriate ohnom- propan butan, klasika maka modelarska velkost od Proxxonu. Je pouzita tekutina na pajkovanie, co predava Hornbach, maju tam iba jednu a fuguje spolahlivo, no a cin je klasika elektrotechnicky. Teraz na to pojde zmes mosadznych a medenych dratov, co bude akoze tenke potrubie uz rozne tvarovane, to bude uz zapichnute dopredvrtanej dierky a zapajkovane klasickou hrotovou pajkovackou. |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Dakujem pekne, pajkujem mosadznu konstrukciu na tatru a pajkovackou to trva velmi dlho.. Neviem ci pri pajkovani tenkeho medeneho plechu 0,3mm nebude zase pri plameni problem. |
|
|
Borik modelár
Príspevkov: 124 Moje modely Poslať správu |
Máš to, Peter, odfláknuté: na těch přírubách nemáš matice a šrouby. |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

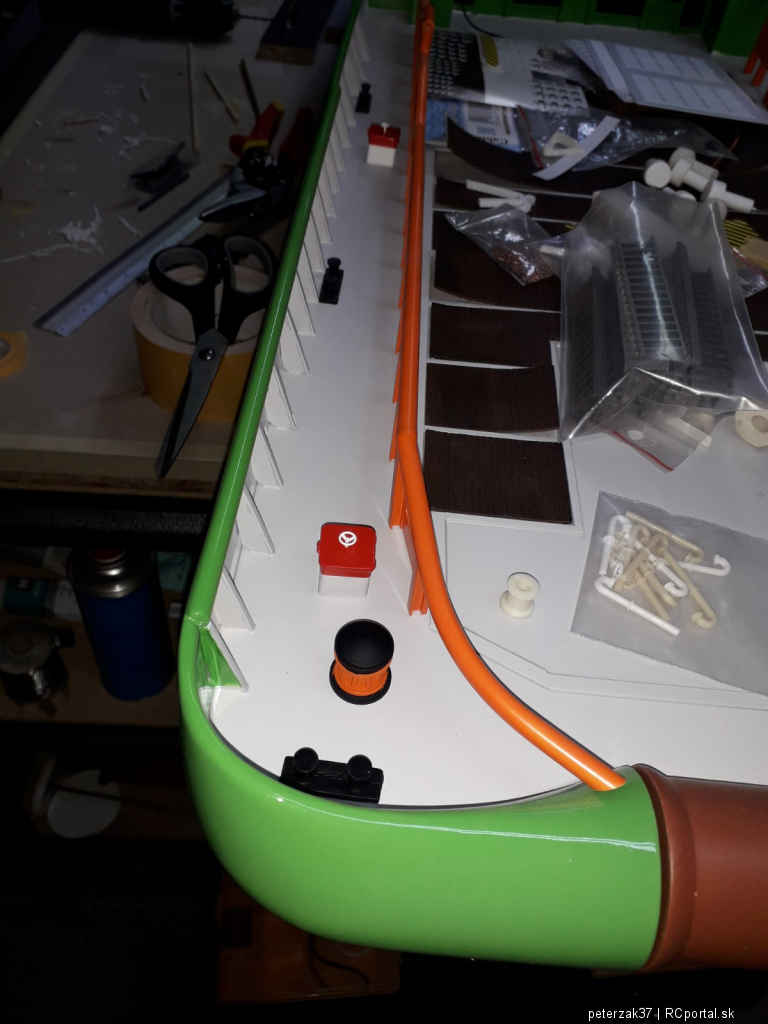

Vlastik, potesim ta, na tych prirubach, co su vo farbe medi, tak tam este len skrutky pridu budu tam urcite, len to bude zabava az na koniec, ked to bude vsetk hotove. A to co su tie priruby priesvitne, tak tie su dokonale, tie uz maju na sebe aj matky aj skrutky, aj medzi prirubami ne o,o nic medzera. je to tlacene 3D a DOKONALE. Ale nemali vsetky rozmery, tak nieco som improvizoval z podloziek a tam musim dorobit skrutky |
|
|
Borik modelár
Príspevkov: 124 Moje modely Poslať správu |
Fakt už není co dodat .... je to neskutečná a nádherná práce. |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

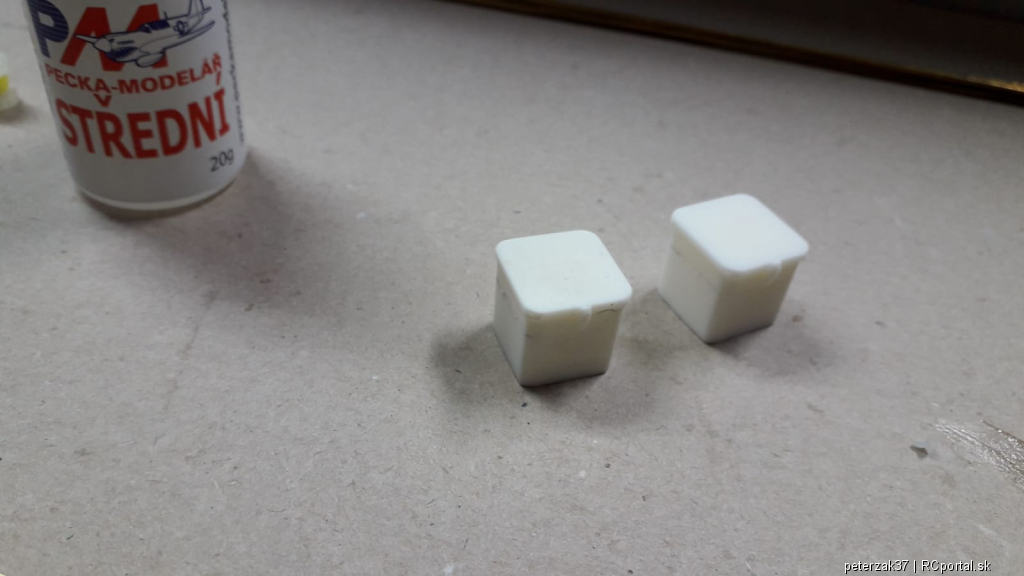

Vcera som si vyrobil jeden kus poklopov, co idu na zadnu palubu, je ich treba 6 kusov, tak forma bolo jedine vhodne riesenie. zajtra budu na komplet aj vo farbe  |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

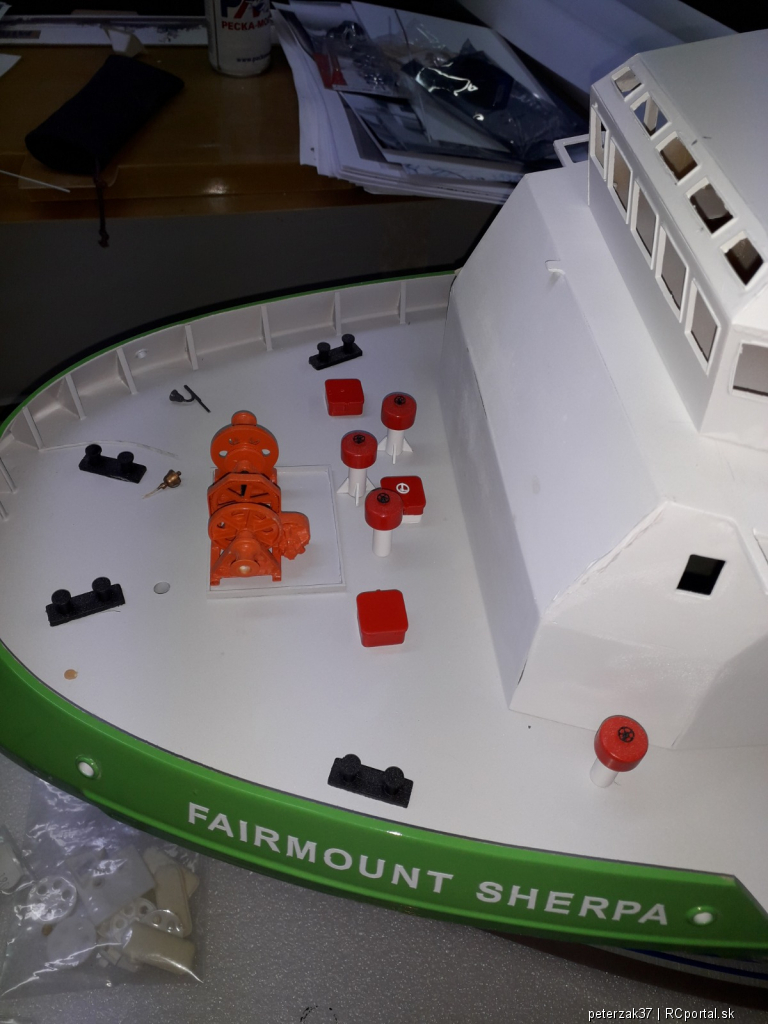

 Dnes pribudli hasicske unikove poklopy |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

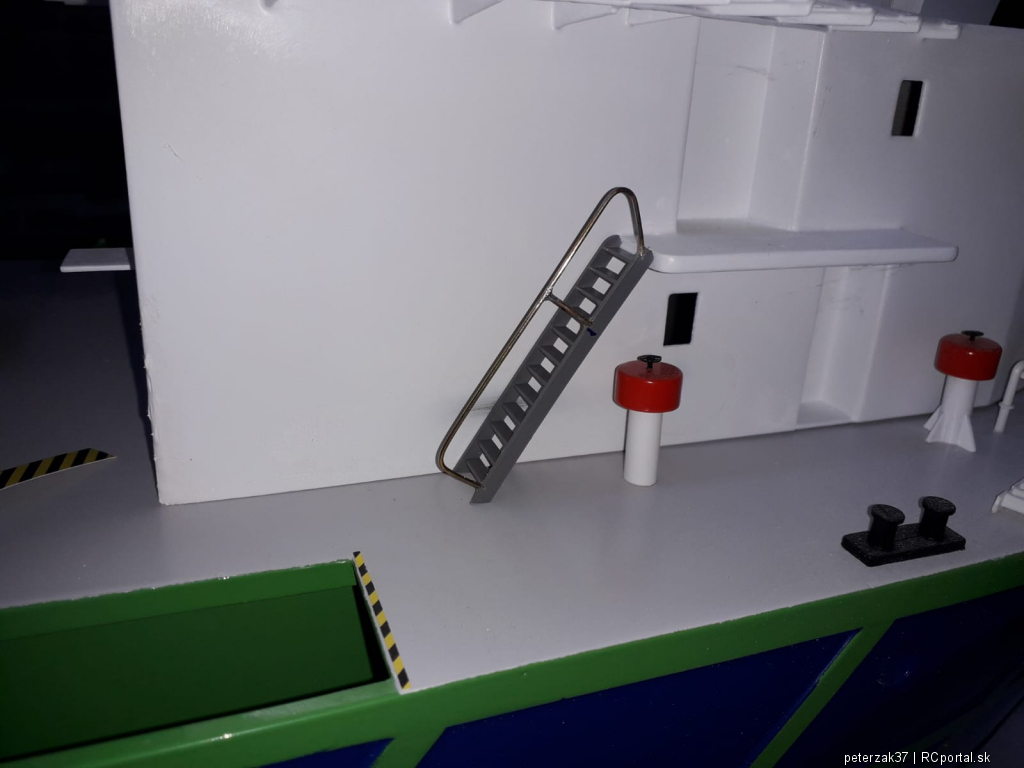

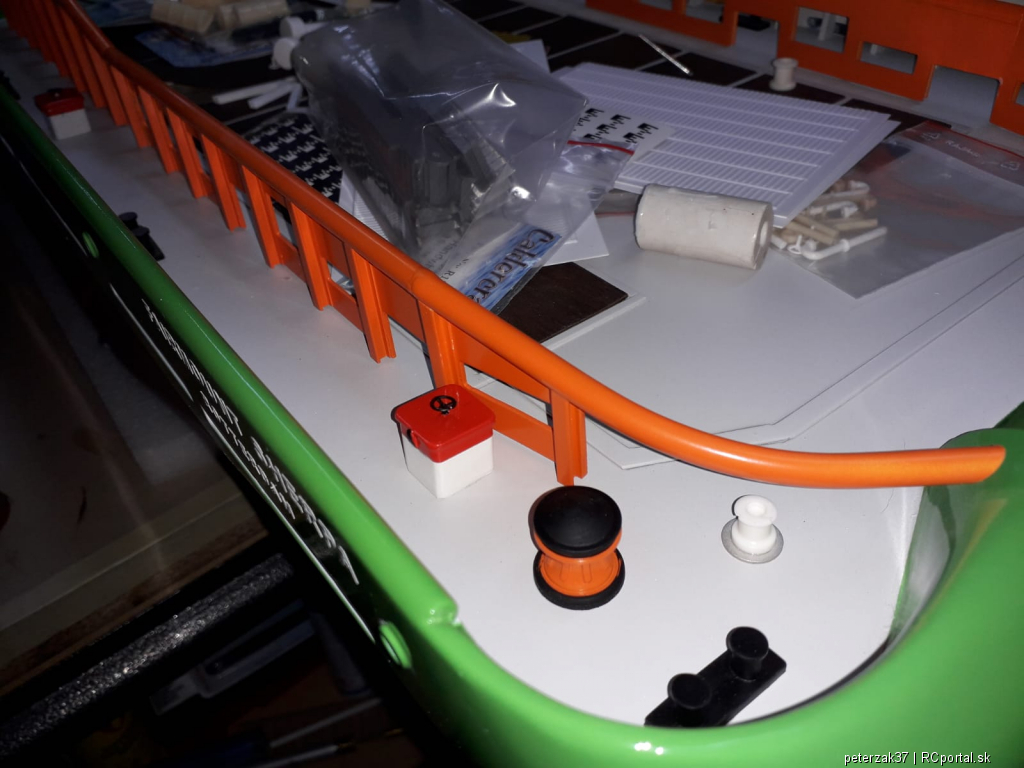

Dnes pribudlo na palubu par drobnosti a naucil som sa ako robit zabradlie na schody       |
|
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
Mam pocit ze si sa vratil do formy  Musim povedat ze tato lod ma nejako nezaujala ale asi to odvolam. Detaily robia svoje. Musim niekedy skusit to pajkovanie plynom. Pravdepodobne je potrebne kopyto aby sa zabradlie alebo rebriky nerozpadli?! Pouzivas nieco taketo? https://www.proxxon.com/de/micromot/28146.php |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Ak som dobre pozeral momentalne sa vola BOKA SHERPA. Info o tejto lodi a da sa pozriet tu: https://www.marinetraffic.com/en/ais/details/ships/shipid:261326/mmsi:248787000/imo:9315563/vessel:BOKA SHERPA a aj kde momenalne plava. |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

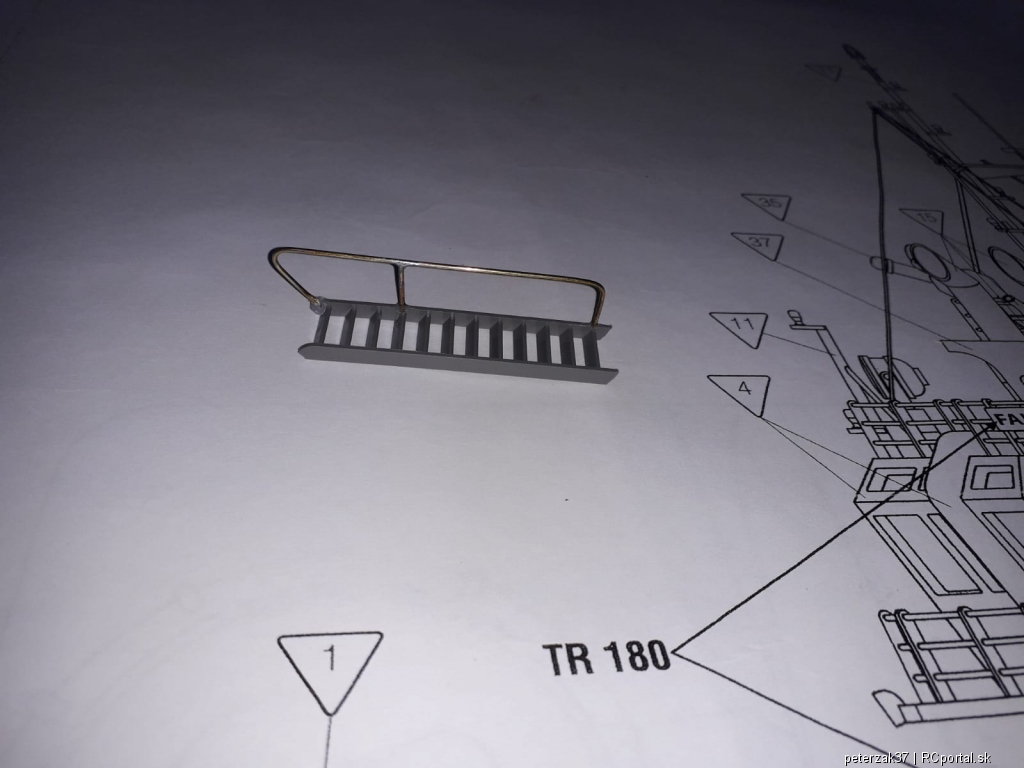

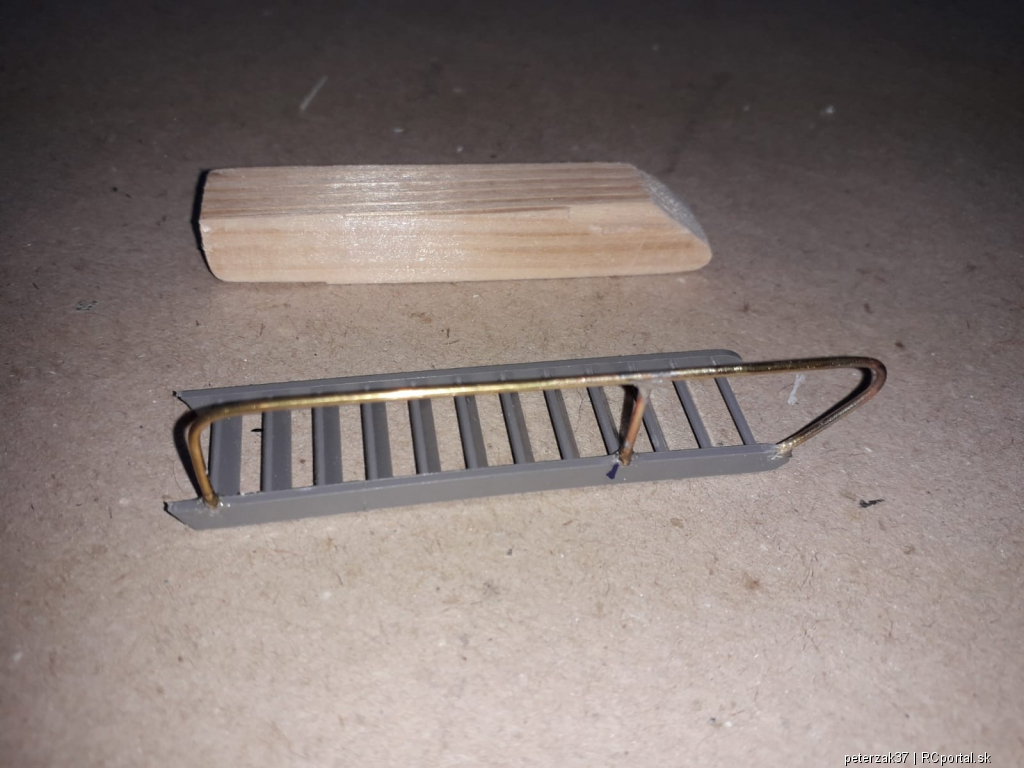

Ano, na pajkovanie pouzivam toto, len uz to je mierne inovovane, ale na 90% to je ono. Funguje to spolahlivo, samozrejme na velke veci, ktore pajkovacka neprehreje. Na male veci to je nepouzitelne, kedze to uz prehreje vsetko a potom sa to rozpadne. Zabradlia su uz pajkovane klasickou hrotovou pajkovackou, s tenkym hrotom, tam to staci, opat pajkovacia tekutina z Hornbachu a obycajny elektrotechnicky cin. Zabradlie robim ta, v podstate vsetko rovnako, ze mam na kuse laminatu bud nakreslenu, alebo vyskrabanu sablonu- nakres ako to ma vyzerat a potom to prilepim obycajnou lepiacou paskou, aby to bolo v polohe ako to bude hotove a potom zatuknem tekutinou a pajkujem. Jednoduche. No lod to bude pekna, ked na to zacnu pribudat detaily, nezda sa to, ale lod je toho plna. |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

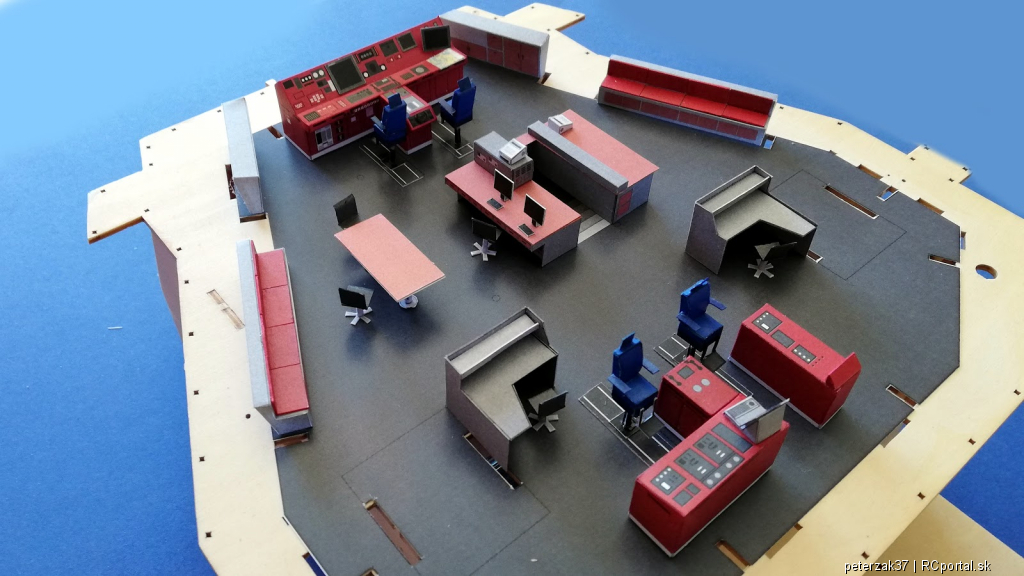

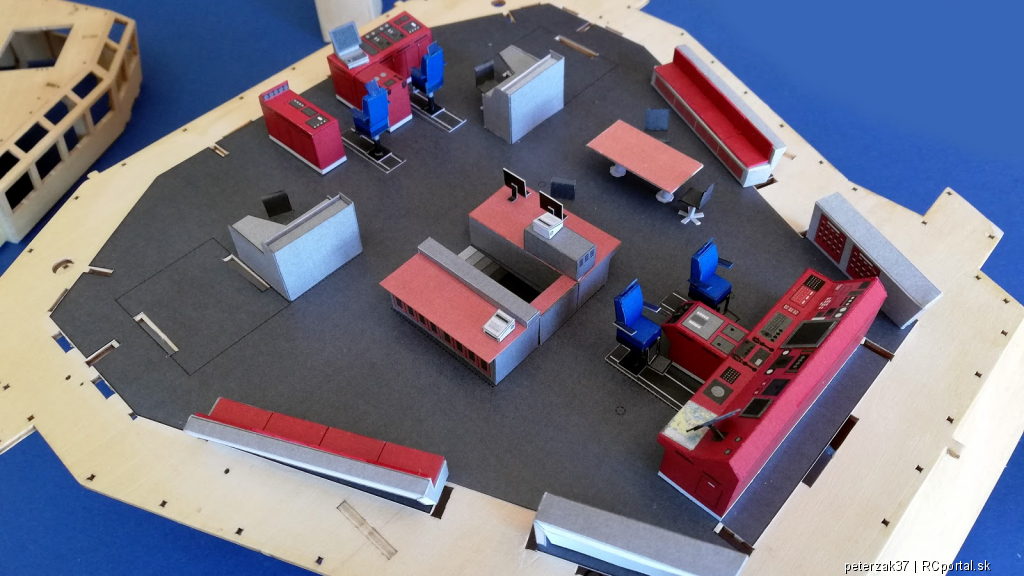

Kedze tento turnus v praci nemozem nic lepit, idem sa stahovat na inu zakladnu, tak tisko povalujuc sa listujem co nove na internete, na co bezne nieje cas. No a cuduj sa svete, dnes sa mi podaril ulovok ako nikdy... VYSTRIHOVANKA kompletneho interieru na tuto lod, ale v mierke 1:75, co nieje na zavadu, kedze zvacsit to nieje problem.Samozrejme som ju svihol vo formate pdf, co je uzasne, len vytlacit No velmi uspesny den. Takze uz presne viem, co budem robit buduci turnus v robote..... INTERIER !!     |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

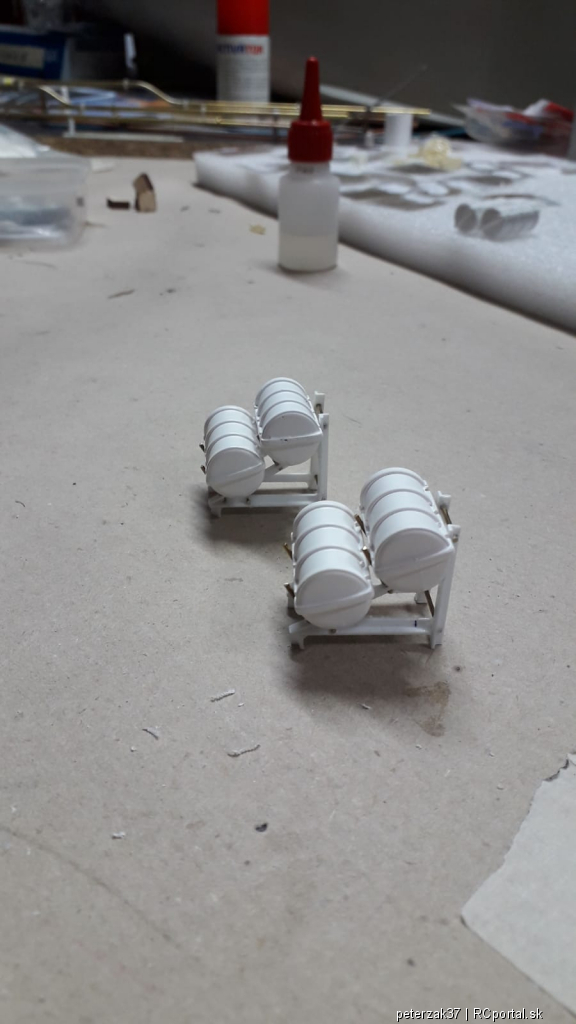

Trocha prace na raftoch..    |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

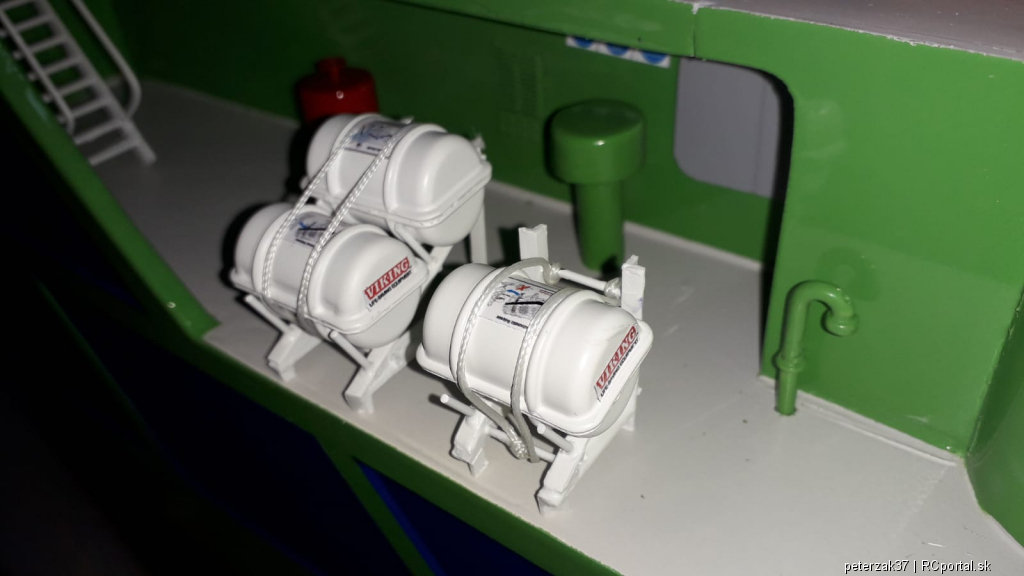

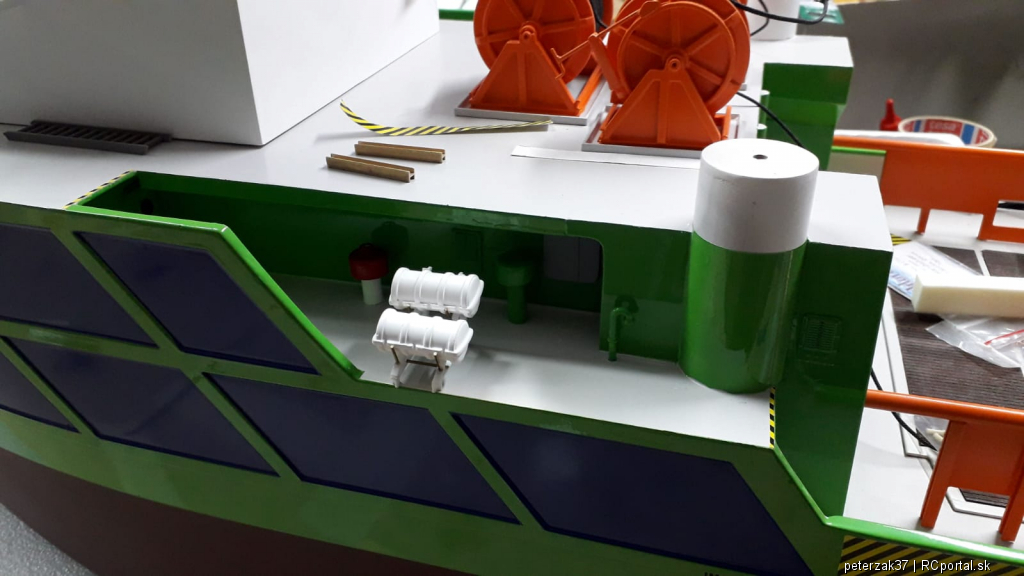

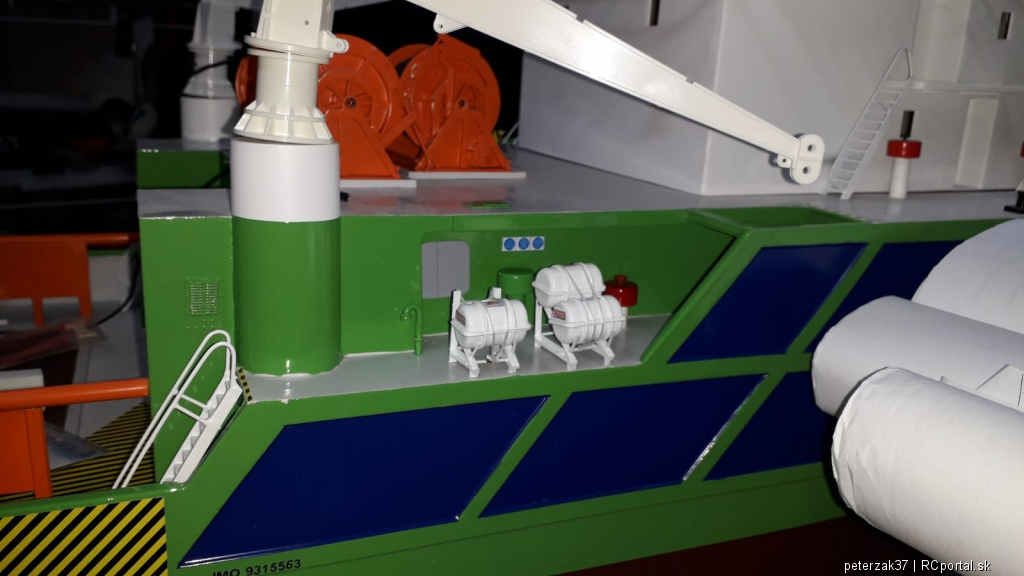

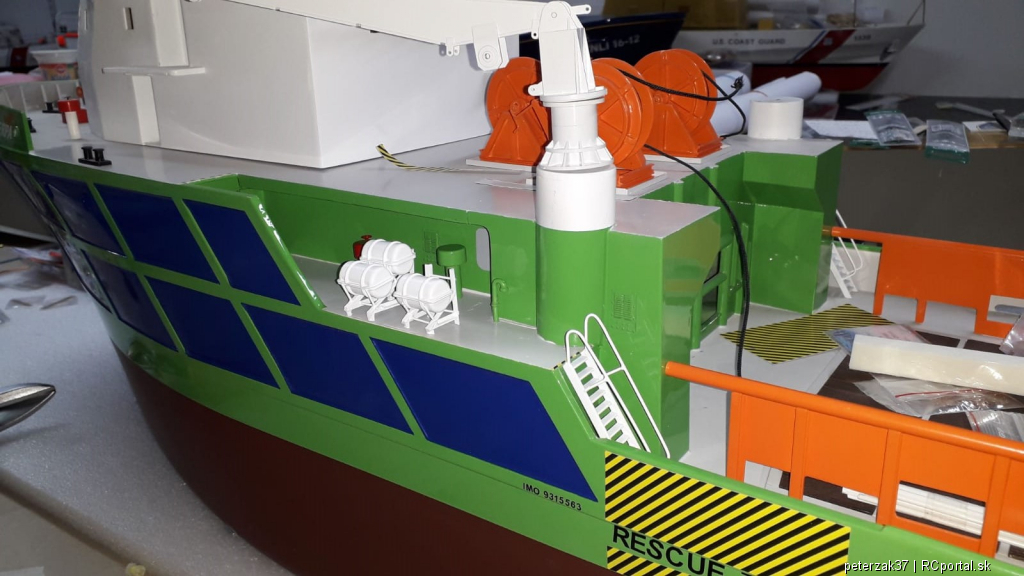

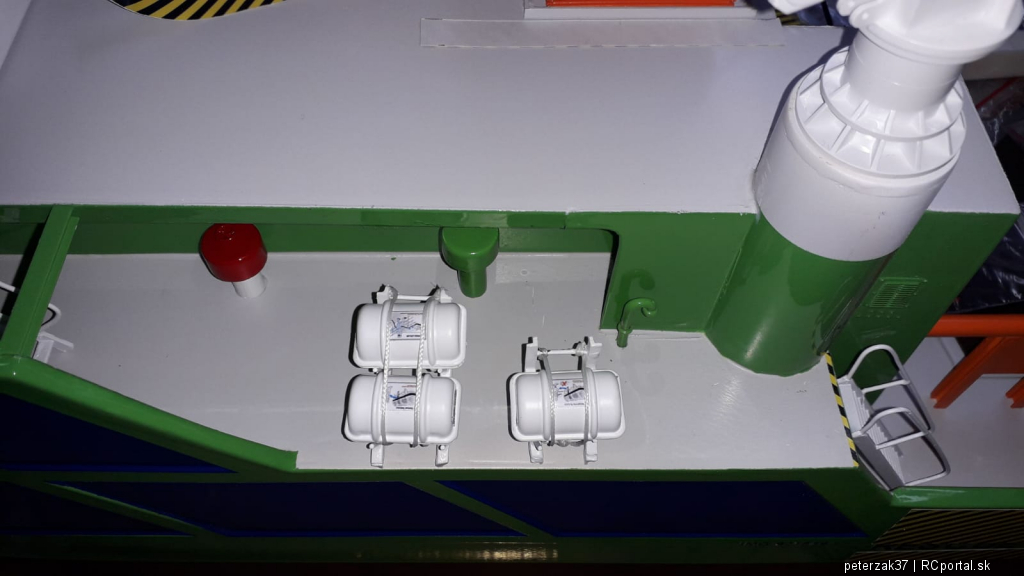

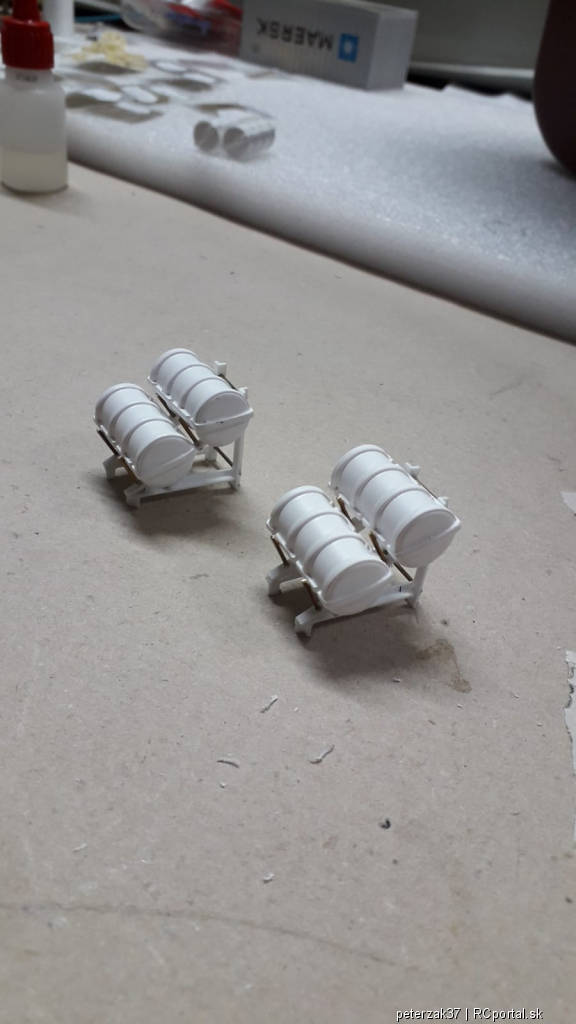

Rafty boli zmenene, uz su podla predlohy. Par drobnosti pribudlo.      |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Dokonalé jako každý Tvůj model. |
