Technické parametre
| Výrobca: | Ja | Rozpätie: | 1330 mm | Hmotnosť: | 2370 g |
| Kategória: | Lietadla - elektrické | Dĺžka: | 1150 mm | Materiál: | balza, smrek, preglejka, dural |
| Motor: | NTM 35-48/900 |
Popis
Dobre známy model MAX zveščený na 130%. Stavba viacmenej podľa plánu, ale pri zachovaní pôvodných tvarov a rozmerov.
ID Modelu: AM5240 | Zobrazenia: 18894 | Pridané: 17. 1. 2015 o 17:09 | Autor: Štefko

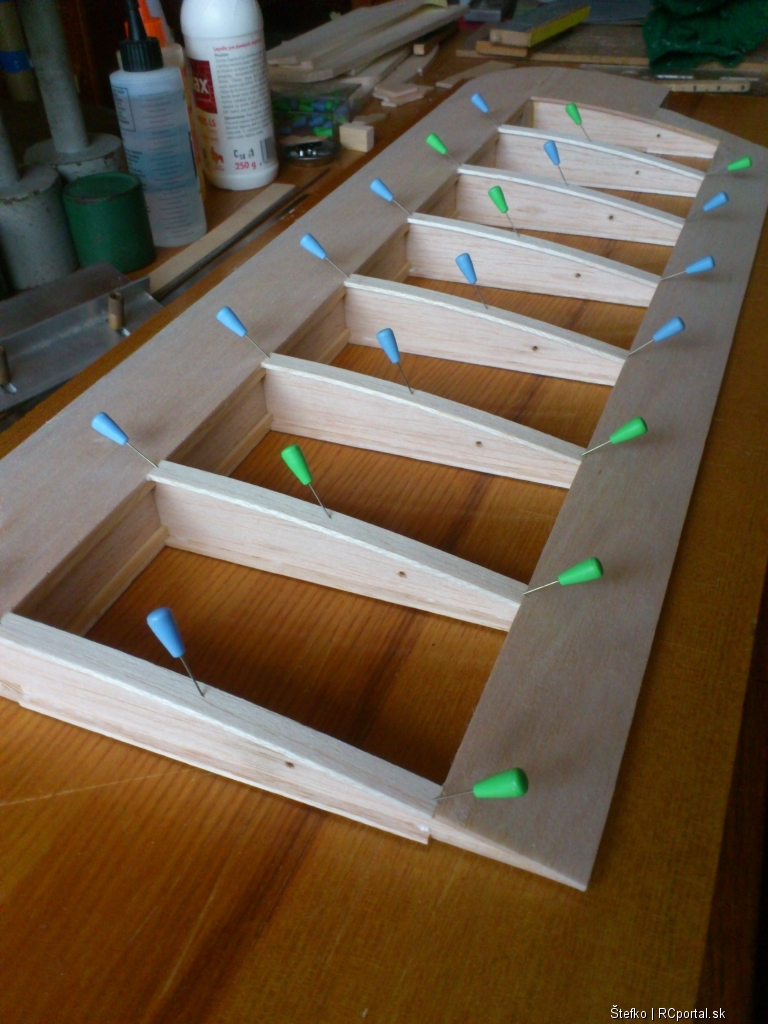

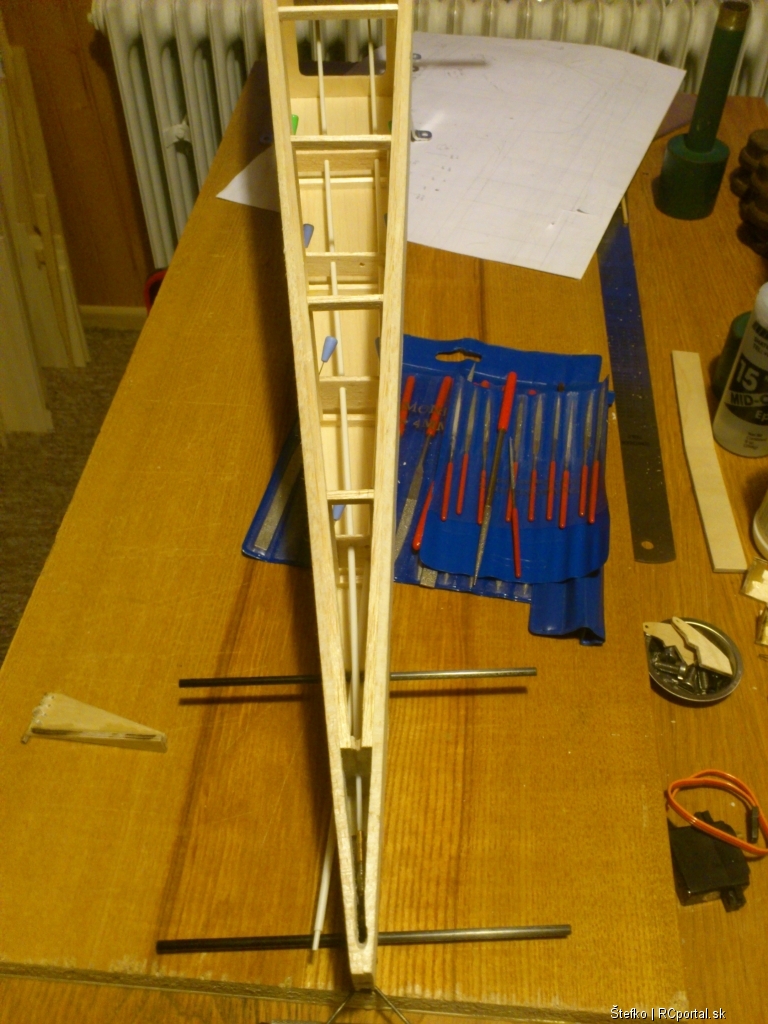

kýlovka z líšt: 5x8, 5x5 a…
židne CNC, ale ručná…
nosníky…
stojina…
bočnice b4, vpredu preglejka…

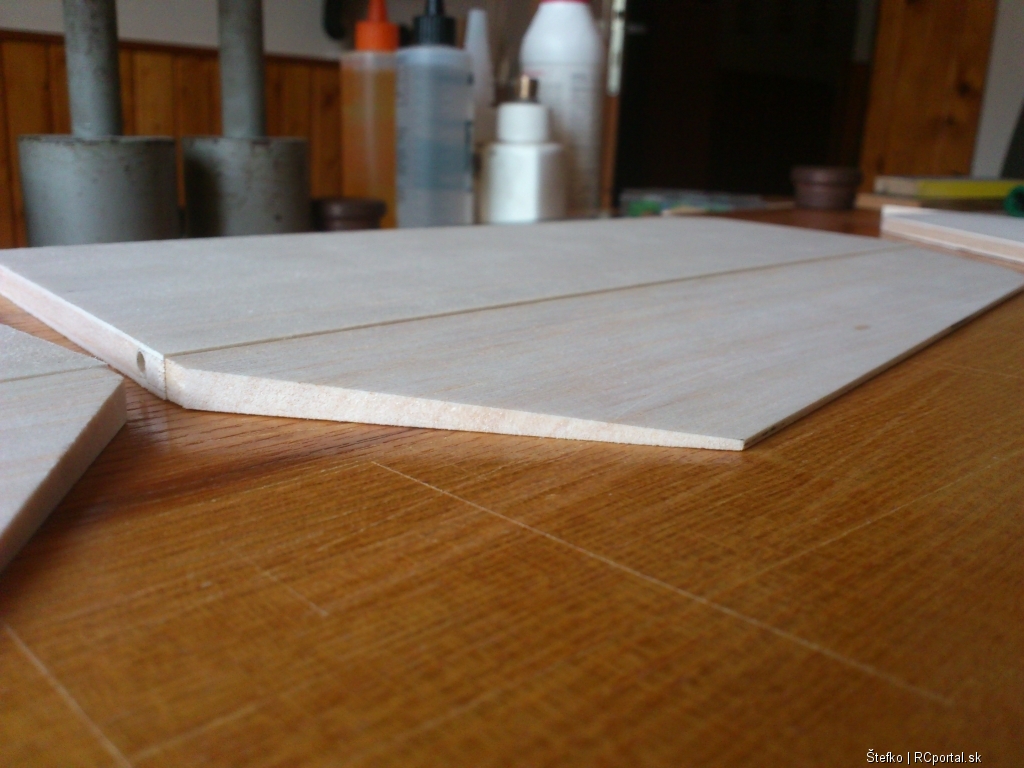

ohýbanie bočníc na čo…
polovice delenej výškovky a…

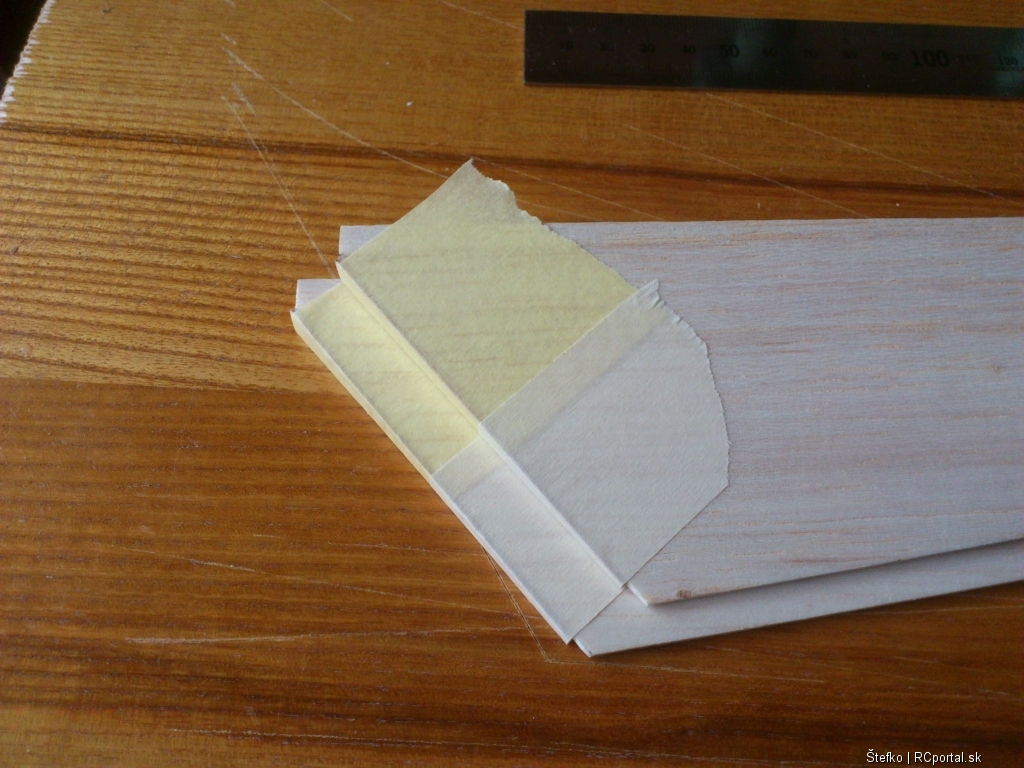

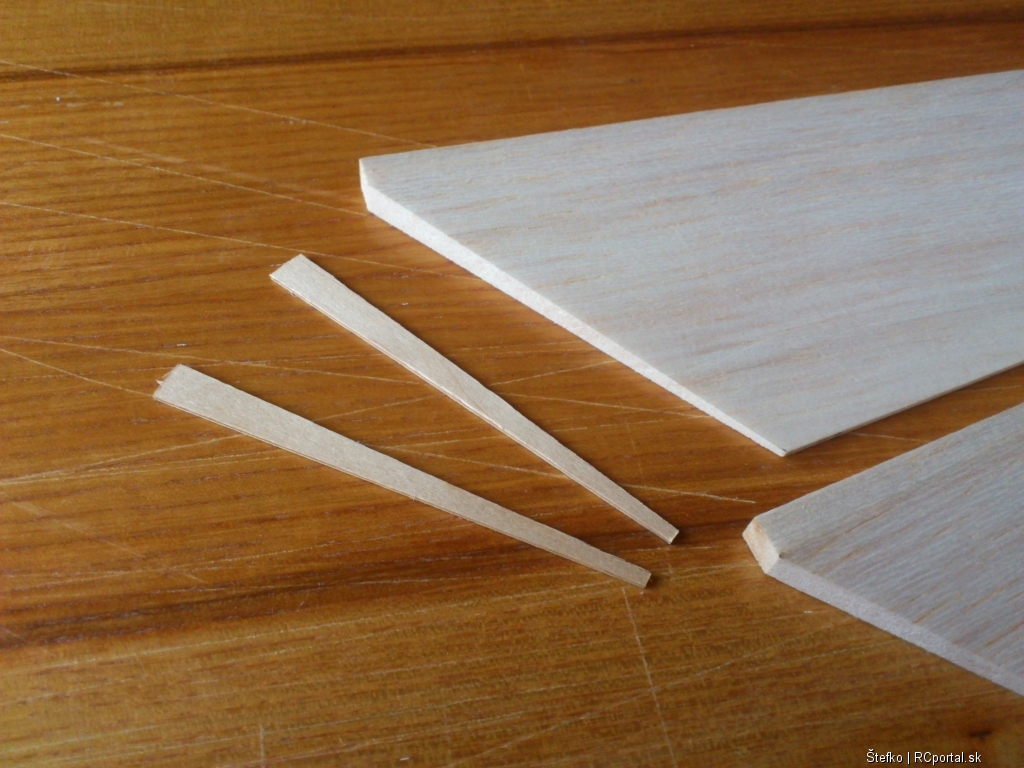

nábežné lišty odrezané…
uhlíkové trubky 4x2…
poťah b4 + mechanizmus…
spodné…
tri preglejkové závesy…
-30mm
+30mm

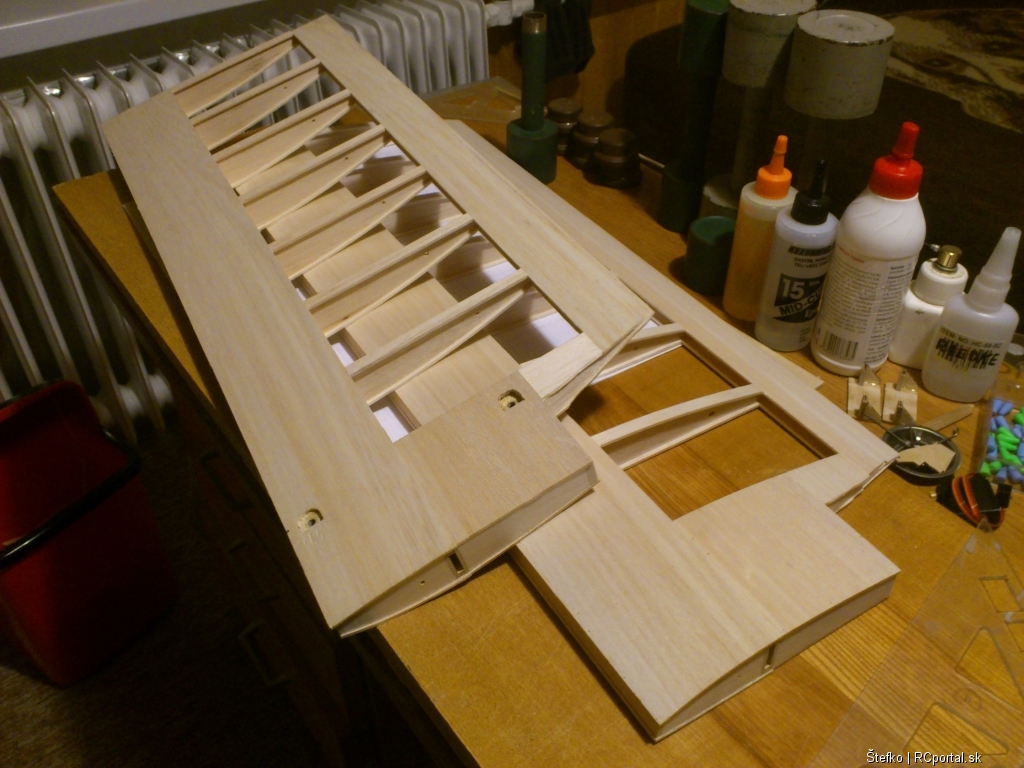

horné krídlo, takmer 100…

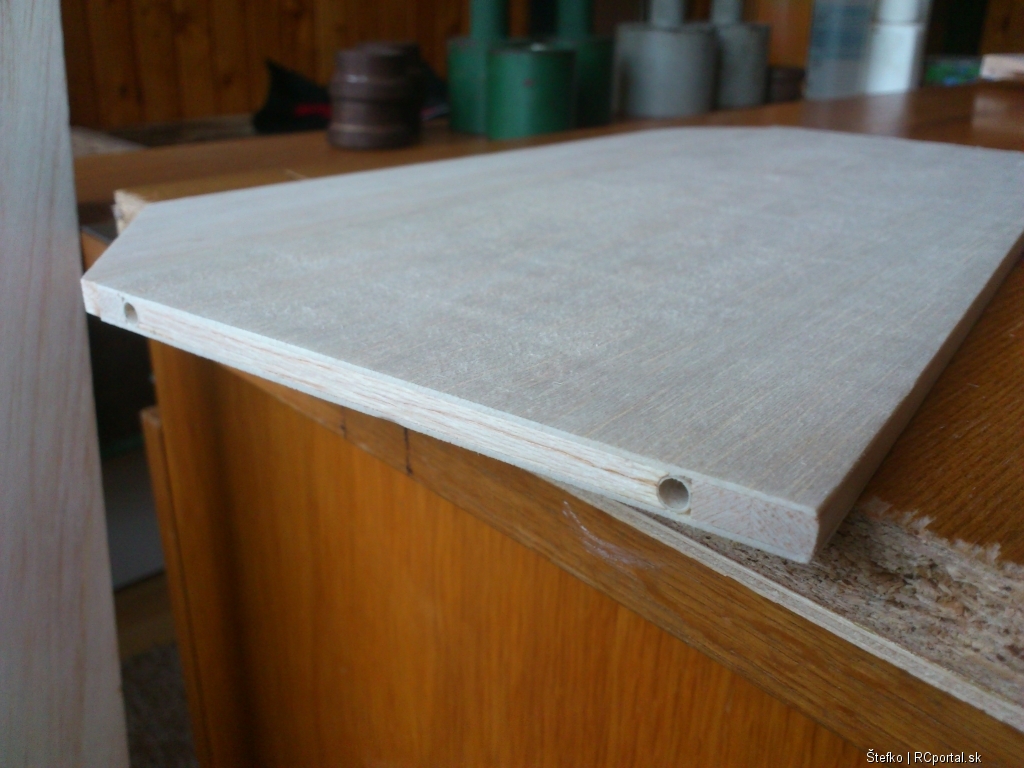

preglejka 3, v nej otvory pre…
medzi balzovou výplňou je…
| Autor | Správa | |
|
Štefko modelár
Príspevkov: 103 Moje modely Poslať správu |
Popis stavby je pri jednotlivých obrázkoch. Postupne budem pridávať fotky. Števo |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
... pekne, pekne. Je vidiet vychodniarska skola.  veka |
|
|
chemistt modelár
Príspevkov: 363 Moje modely Poslať správu |
Pekne  raz ked budem mentalne pripraveny rozbit mesiac prace tak sa tiez dam na balzu  |
|
|
Štefko modelár
Príspevkov: 103 Moje modely Poslať správu |

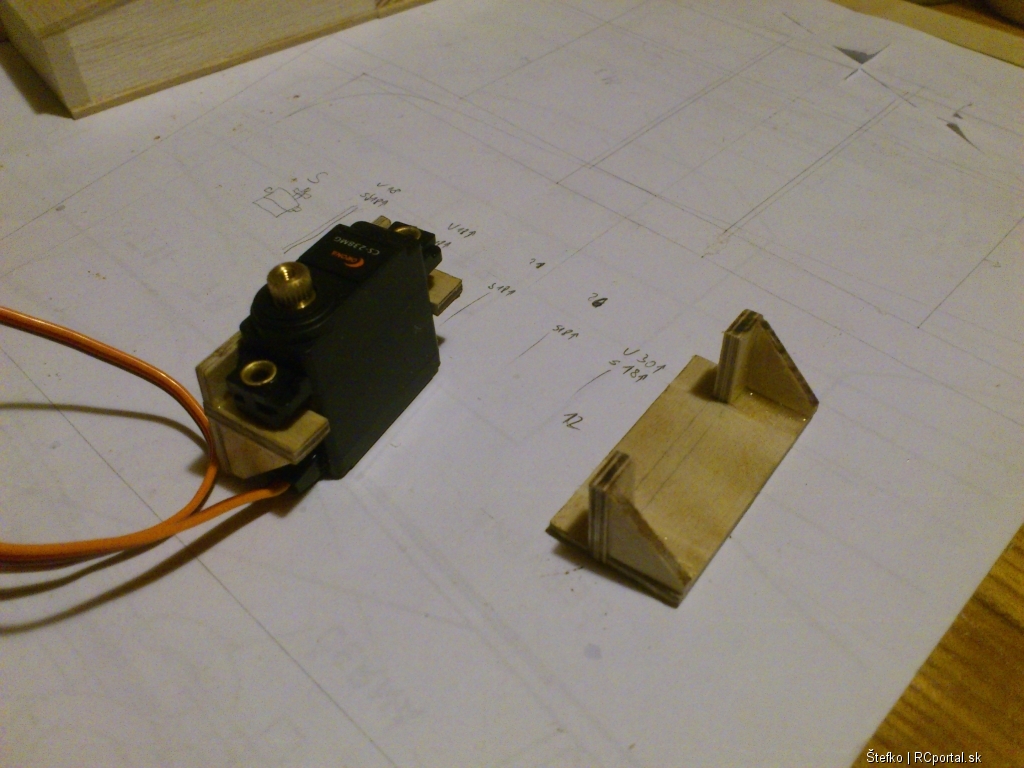

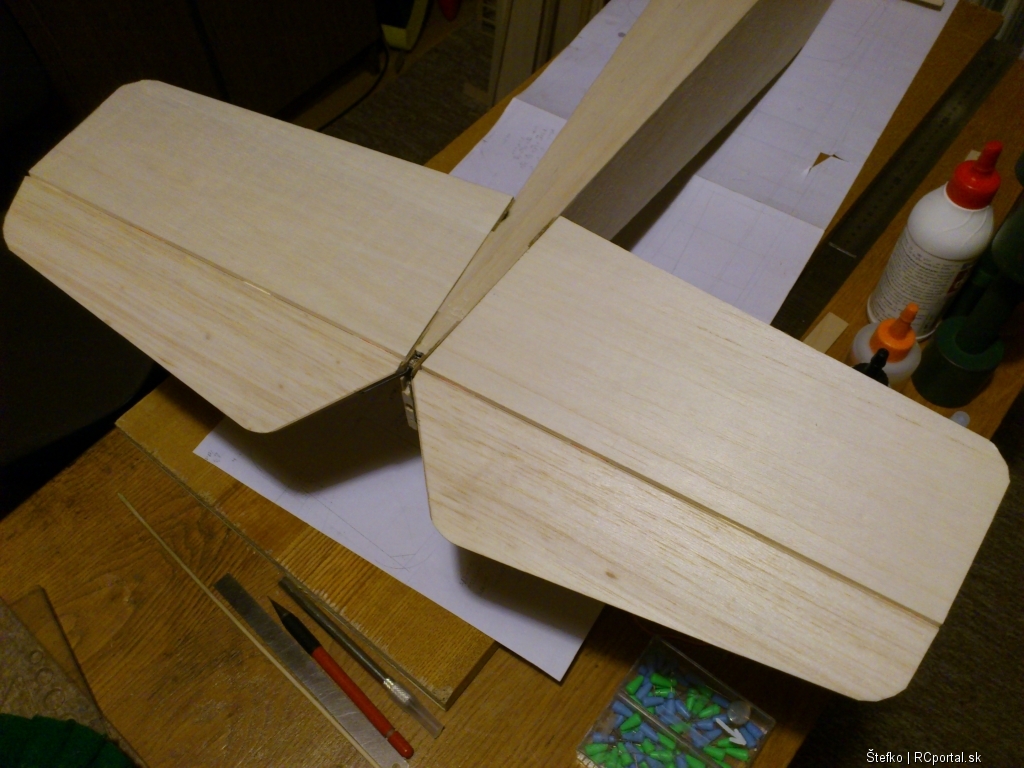

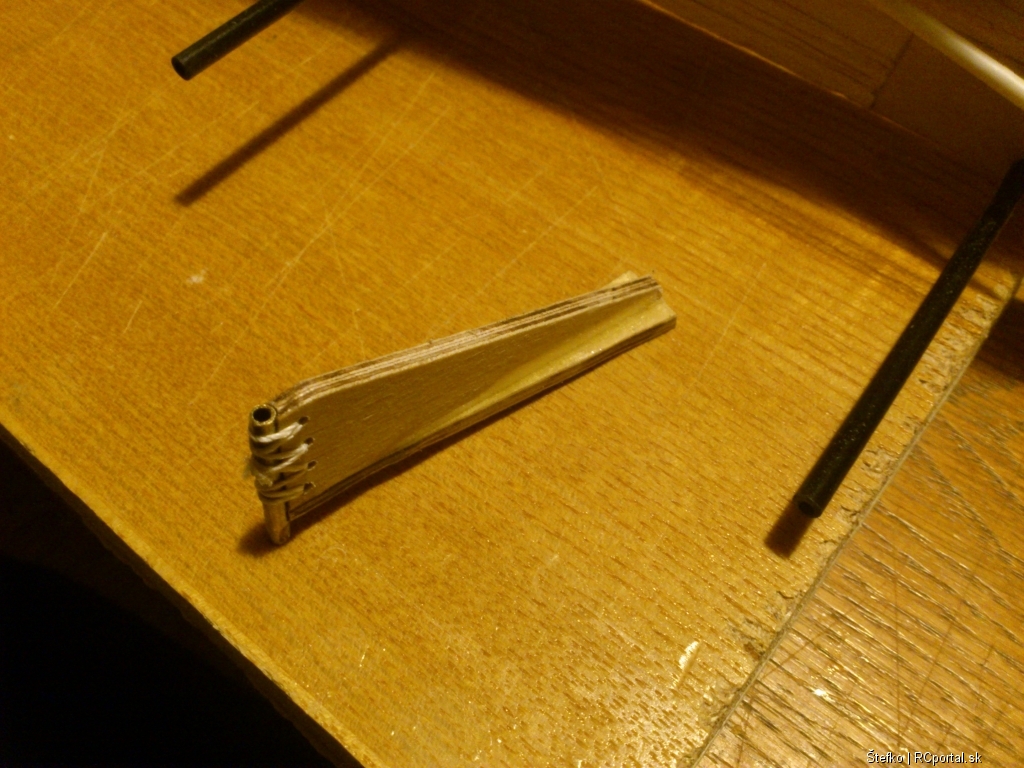

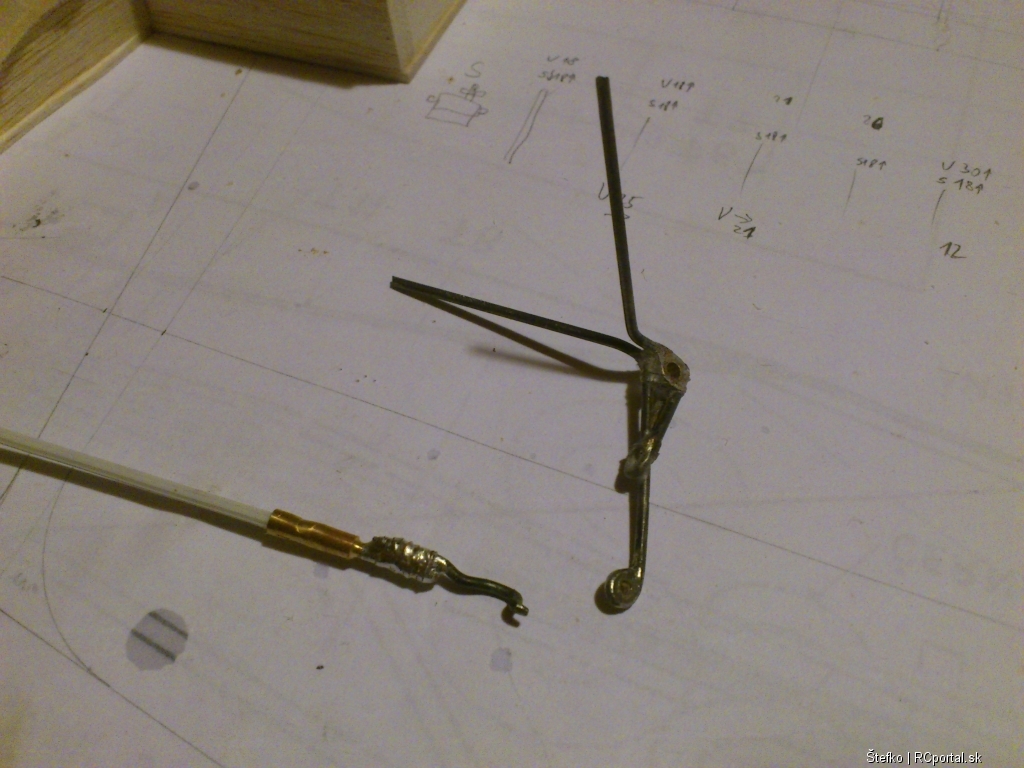

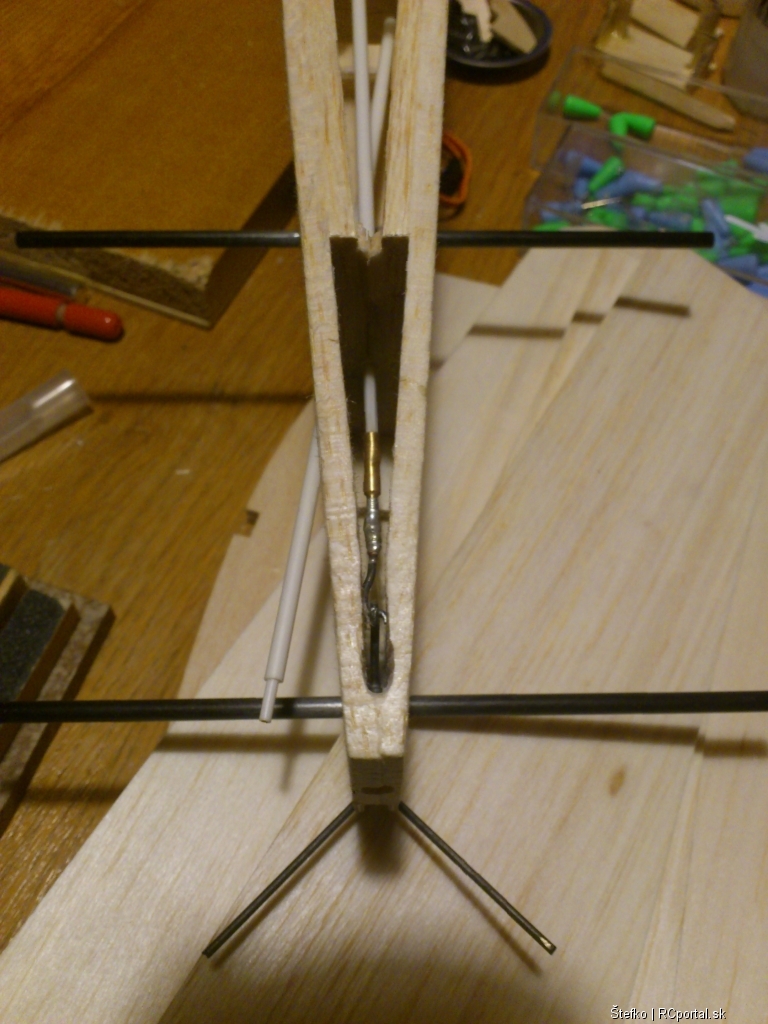

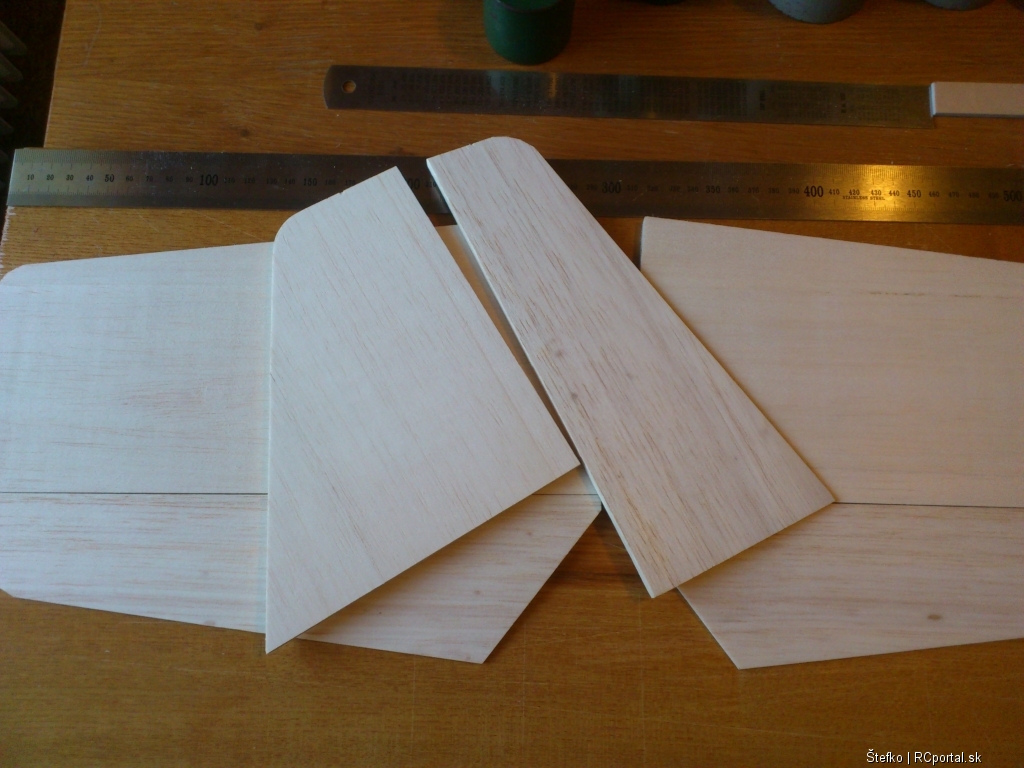

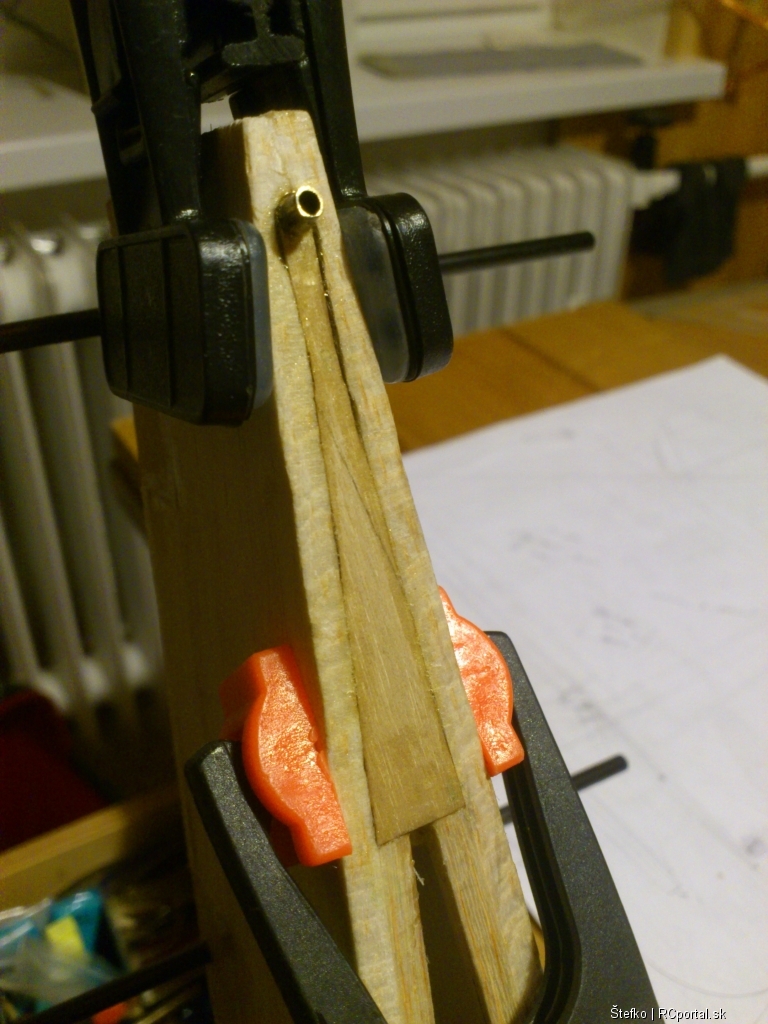

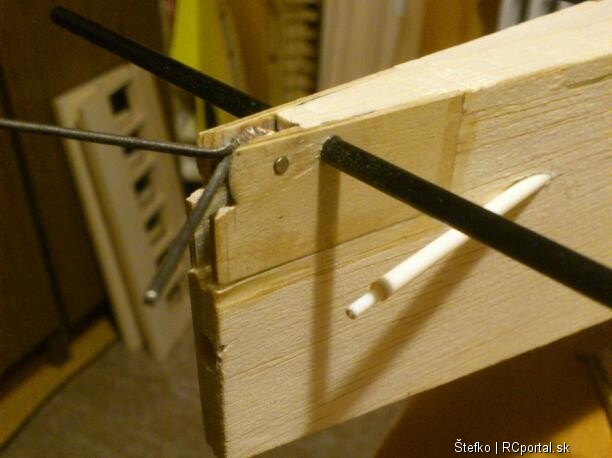

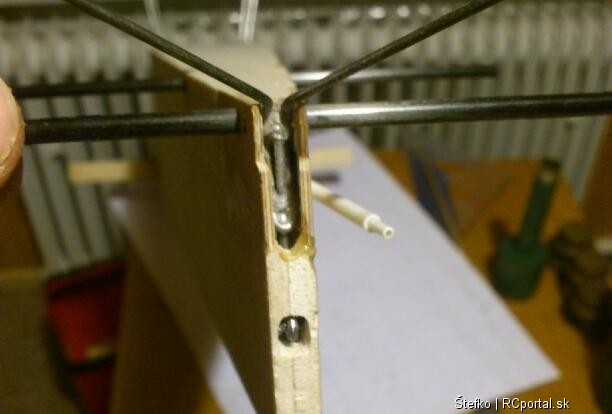

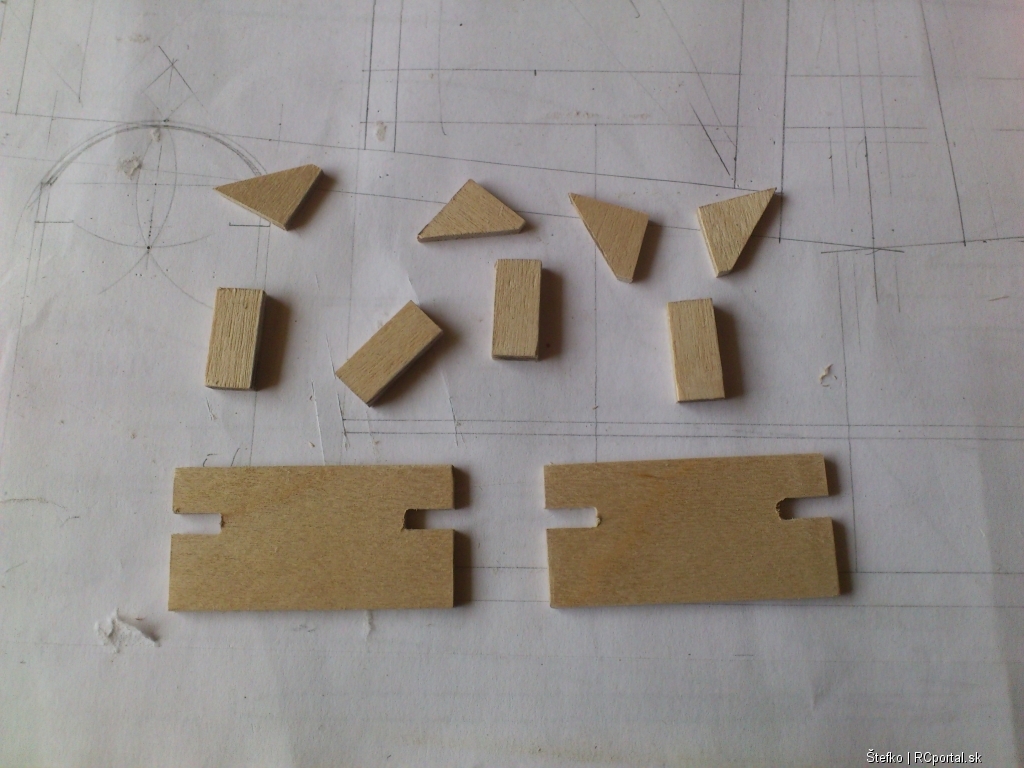

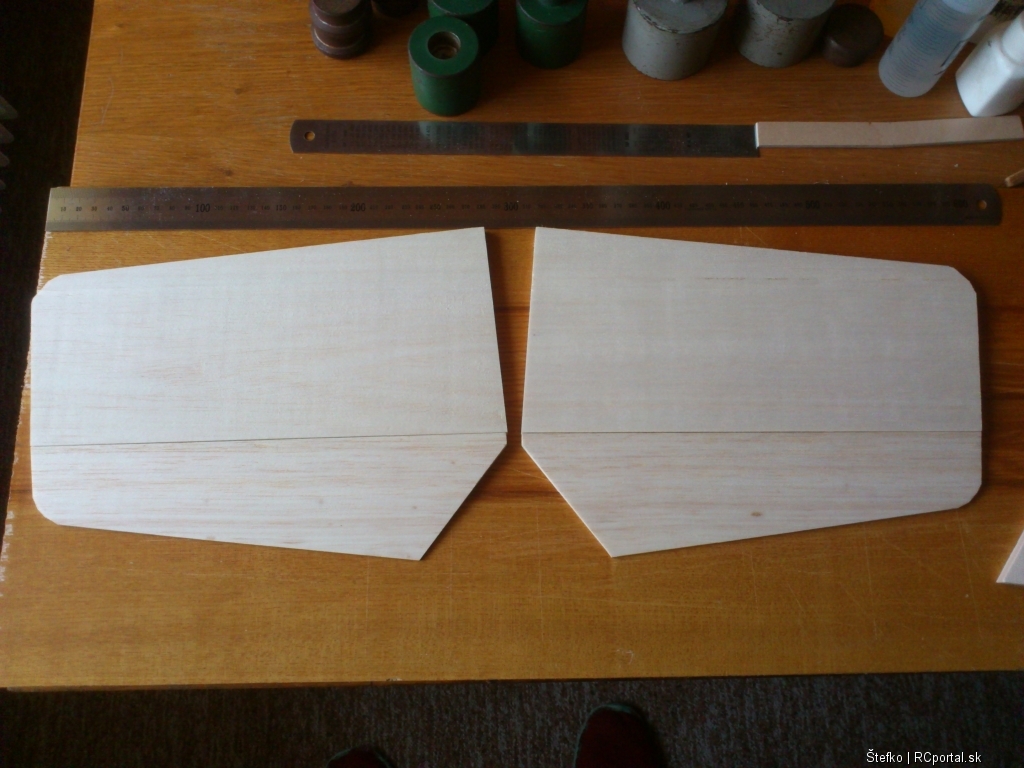

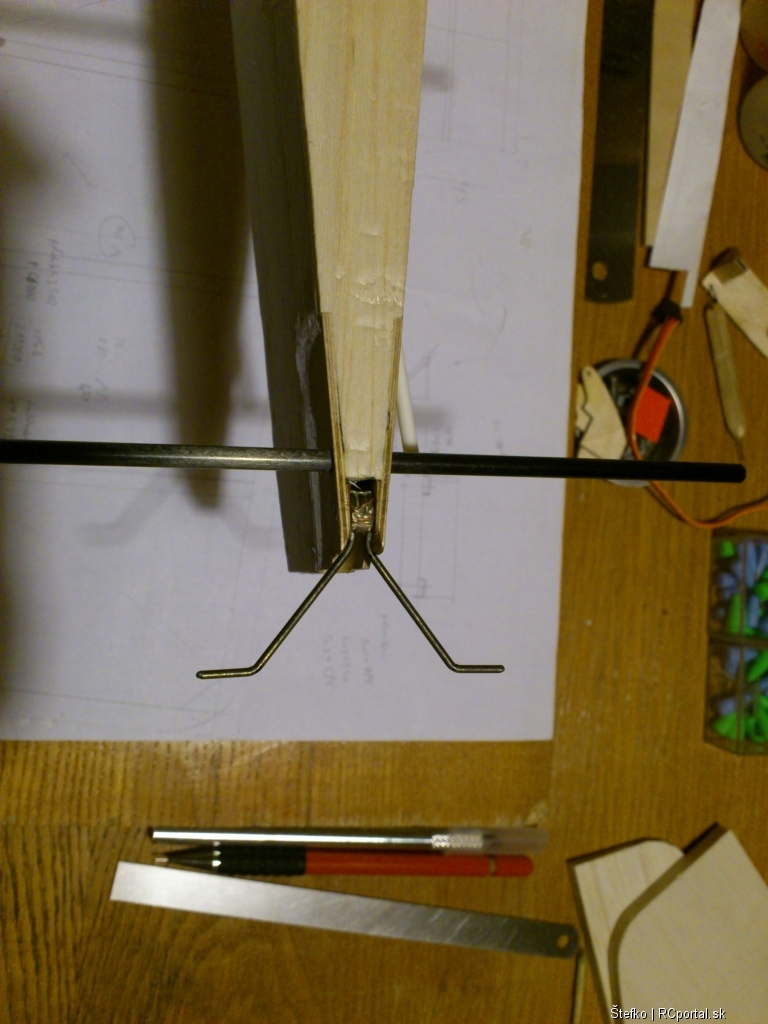

Dnes som opaskoval horné krídlo   Pomaly bude aj chvost hotový. Kostra pevných plôch je z b5, poťah b1. Kormidlá sú z plnej b7. Na výškovke je nalepená pr1.       Odnímateľná výškovka bude mať jednoduchý mechanizmus ovládania, tak aby som nemusel nič montovať, len nasunul polovice na trubky. Je to spájkované z drôtu 1,5 a dva kúsky mosadznej trubky. Vidlička je z mekšieho drôtu 1,5, priamo pripájkovaná na koncovku bowdenu.      Ostruhové koliesko bude v takomto držiaku z pr.3 a trubky 3/2.   Ešte som zlepil držiaky na servá. Prilepím ich jednoducho na bočnicu, kde mi to bude pasovať. Preglejka 2 a 3 a 15min epoxy.   |
|
|
veka modelár
Príspevkov: 906 Moje modely Poslať správu |
Ako si vyriesil drazky pre drot ovladania vyskovky. Mas zlepene z preglejky puzdro tvaru U a nalepis dodatocne , alebo budes lepit kusky list vhodneho prierezu na tu uzatvaraciu preglejku na hrane, aby vznikla drazka? A zaistenie polovic vyskovky aby sa neposunuli po spojkach? veka |
|
|
Štefko modelár
Príspevkov: 103 Moje modely Poslať správu |
Ten drôt som nechal trocha dlhší, tak ho ohnem, a urobím jednoduché drážky (kvôli tomu je tam preglejka) zboku a olaminujem. Ale až po spojení stabilizátora s výškovkou. Držať to bude "samosato", ide to fest natesno nasunúť. Bude to elektra tak veľké vibrácie nepredpokladám. Ak by aj náhodou vychádzali tak vlepím do stabilizátora planžetku na zaistenie skrutkou/kolíkom v trupe. Števo |
|
|
destelant modelár
Príspevkov: 917 Moje modely Poslať správu |
Ta stojina v kridle ma mat vlakna kolmo k smrekovemu nosniku, nie rovnobezne s nim - ci mylim sa ? inak drzim palce - pekna stavba! |
|
|
Štefko modelár
Príspevkov: 103 Moje modely Poslať správu |
Viem že by to tak malo byť, ale... dal som tam tvrdú balzu, tak som si to zjednodušil |
|
|
Štefko modelár
Príspevkov: 103 Moje modely Poslať správu |

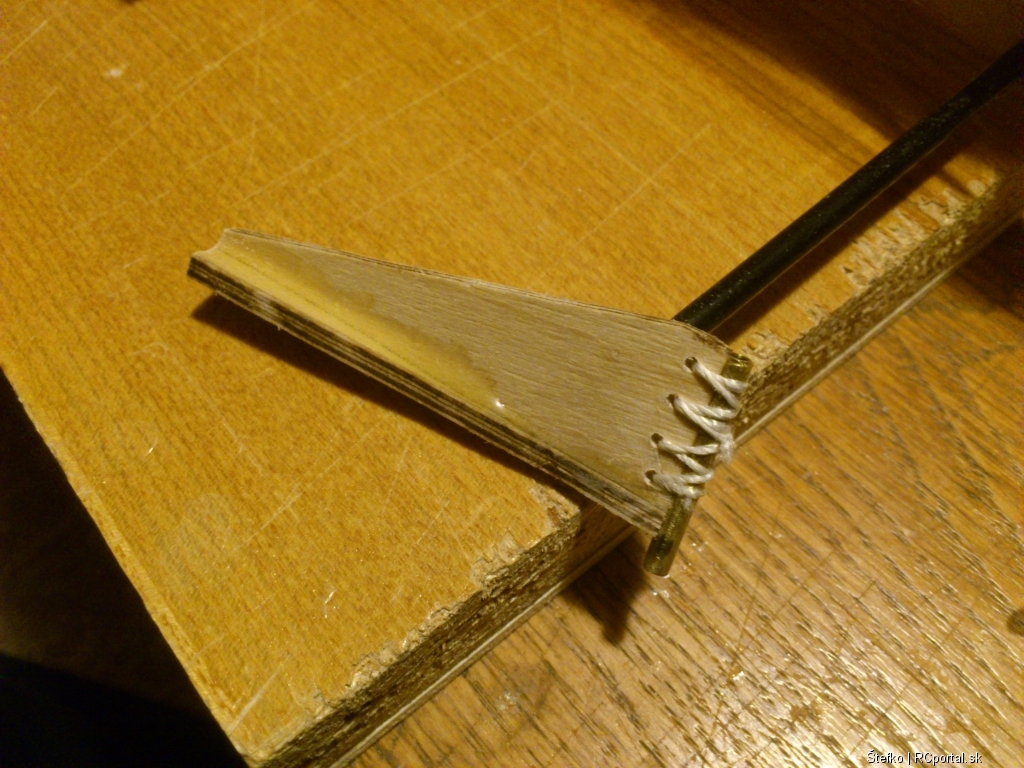

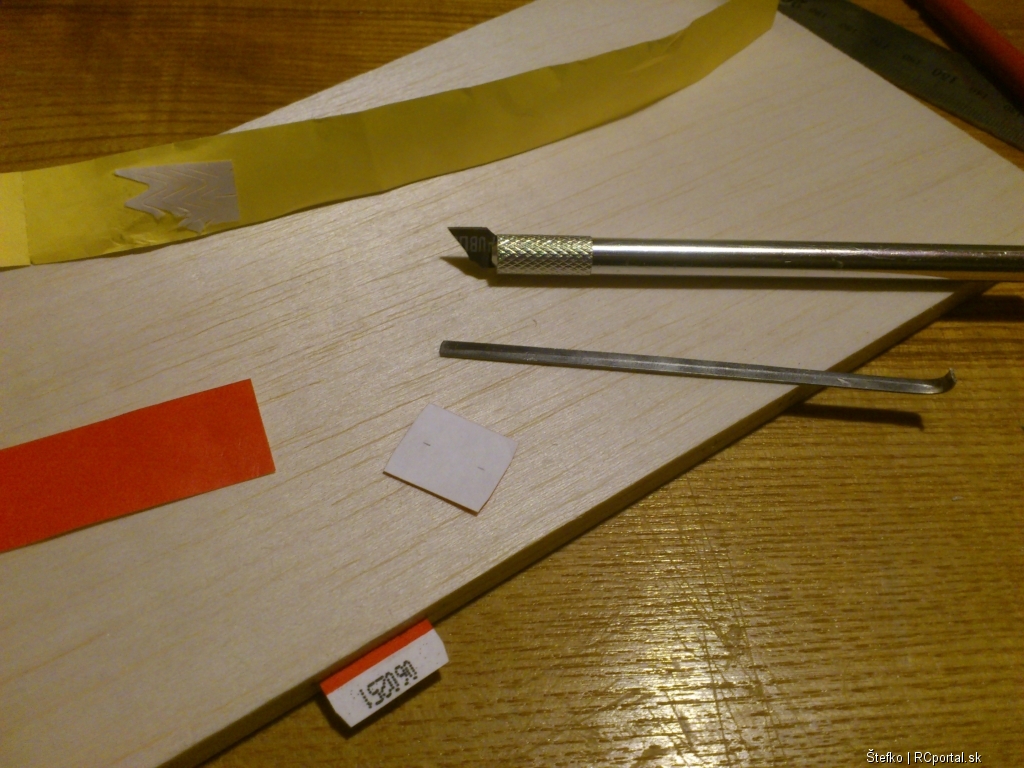

Zalepený držiak ostruhy  Na pánty kormidiel som použil osvedčenú papierovú vstupenku na ruku.    |
|
|
destelant modelár
Príspevkov: 917 Moje modely Poslať správu |
hmm... "papierovú vstupenku na ruku" - kde sa to da normalne kupit (predpokladam ze v papiernictve, ale naozaj neviem, ako to tam hladat)? co to vlastne je za material ? Dik... |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Krasna roboticka !! Lietadla ma vzdy fascinovali.. |
|
|
kvetoslav modelár
Príspevkov: 470 Moje modely Poslať správu |
ozaj pekná, čistá robotička, takto poctivo urobené lietadlo by som mal asi iba na pozeranie, bolo by mi ho ľúto roztrepať |
|
|
Štefko modelár
Príspevkov: 103 Moje modely Poslať správu |
Vďaka za pochvalu.
Ja ich poctivo, skoro každý týždeň, zbieram účasťou na "večernom živote". Už ich mám dosť (nepokrčených), tak na 20 lietadiel Je to vláknitý materiál-papier. Pri presvietení vidno vlákna (asi syntetické) aj všelijak priečne. Vlákna sú úplne jemné ako vata. Mne sa ju ešte nikdy nepodarilo pretrhnúť, ani po šírke, jedine po nadrezaní. Relatívne dobre držia tvar. Dôležité je aby neboli pokrčené pri technike ako to robím ja - zasúvanie do zárezu, inak pokrčenie určite nebude vadiť. Števo |
|
|
destelant modelár
Príspevkov: 917 Moje modely Poslať správu |
Dik za popis... Tak uz len pockat az decka zacnu chodit na take podujatia a poucit ich, co maju s tym robit... Dovtedy musim vydrzat, kedze ja na take podujatia nechodim.... Alex. |
|
|
flyhawk modelár
Príspevkov: 399 Moje modely Poslať správu |
Veľmi pekná a čistá stavba. To sa často nevidí, naozaj parádička Držím palce nech dobre lieta Ferino |
