Technické parametre
| Výrobca: | Ja | Rozpätie: | 1000 mm | Hmotnosť: | 846 g |
| Kategória: | Lietadla - elektrické | Dĺžka: | 1100 mm | Materiál: | Balza |
| Motor: | hexTronik DT700 700kv |
Popis
Technicke udaje
rozpetie 1000mm
dlzka 1100 mm
Letova hmotnost 846g
Plocha kridla 27dm2
Plosne zatazenie 31g/dm2
_____________________________________________________
Vybavenie
Motor
HexTronik DT700 s vrtulou gws 10x4.7
Regulator
Hobbyking SS Series 25-30A
Akku
2x paralelne 3S ZIPPY Compact 1000mAh 3S 25C (povodne som planoval len jeden 3 clanok ale kedze model bol tazky na chvost a trebalo vela dovazovat, miesto zavazia som pridal dalsi 3 clanok paralelne)
Serva
kridielka 2x HXT900, chvos. plochy Dualsky DS3002
Prijimac
Corona Synthesized Receiver 4Ch 40Mhz
_____________________________________________________
27.04.2014 - zahajenie stavby trupu
20.06.2014 - zacinam stavbu kridla
25.08.2014 - kostra lietadla dokoncena, zacinam s potahom foliou + instalacia elektroniky
30.09.2014 - dokoncenie modelu.
... zatial caka na zalet, verim ze uspesny...
rozpetie 1000mm
dlzka 1100 mm
Letova hmotnost 846g
Plocha kridla 27dm2
Plosne zatazenie 31g/dm2
_____________________________________________________
Vybavenie
Motor
HexTronik DT700 s vrtulou gws 10x4.7
Regulator
Hobbyking SS Series 25-30A
Akku
2x paralelne 3S ZIPPY Compact 1000mAh 3S 25C (povodne som planoval len jeden 3 clanok ale kedze model bol tazky na chvost a trebalo vela dovazovat, miesto zavazia som pridal dalsi 3 clanok paralelne)
Serva
kridielka 2x HXT900, chvos. plochy Dualsky DS3002
Prijimac
Corona Synthesized Receiver 4Ch 40Mhz
_____________________________________________________
27.04.2014 - zahajenie stavby trupu
20.06.2014 - zacinam stavbu kridla
25.08.2014 - kostra lietadla dokoncena, zacinam s potahom foliou + instalacia elektroniky
30.09.2014 - dokoncenie modelu.
... zatial caka na zalet, verim ze uspesny...
ID Modelu: AM4306 | Zobrazenia: 16942 | Pridané: 14. 5. 2014 o 04:33 | Autor: ejsik
tak, a zaciname…
pomaly to dostava…
hotovory…
hotovory…
konecne pripravene vsetky…
jednoduchy…
hruba kostra kridla hotova,…
potahovanie 1.5mm…
chyba mi balza na potiahnutie…
takmer hotove…
doplnene koncove obluky a tym…
zacinam s vyrobou…
vybrusene…
kopyto odliate zo sadry a…
vyzera to fajn…
hotova kostra…
hotova kostra…
hotova kostra…
s vahou kostri (bez motor.…
prvykrat potahujem foliou…
potiahnuty…
hotovy potah kostry, vaha…
chcelo by to este nejake…
este foto zo…
prirpavene kopyto na…
moj 2. laminatovy vyrobok v…
kryt motora na sucho, po…
upevnenie motora a…
trosku ozvienie kokpitu aspon…
dokoncene nahohony…
Trup lietadla hotovy…
| Autor | Správa | ||
|
misiatko modelár
Príspevkov: 172 Moje modely Poslať správu |
Velmi pekna praca som zvedavy este na to ozivenie ciernymi nalepkami |
||
|
cipmunk modelár
Príspevkov: 249 Moje modely Poslať správu |
Supeeer |
||
|
ejsik modelár
Príspevkov: 188 Moje modely Poslať správu |

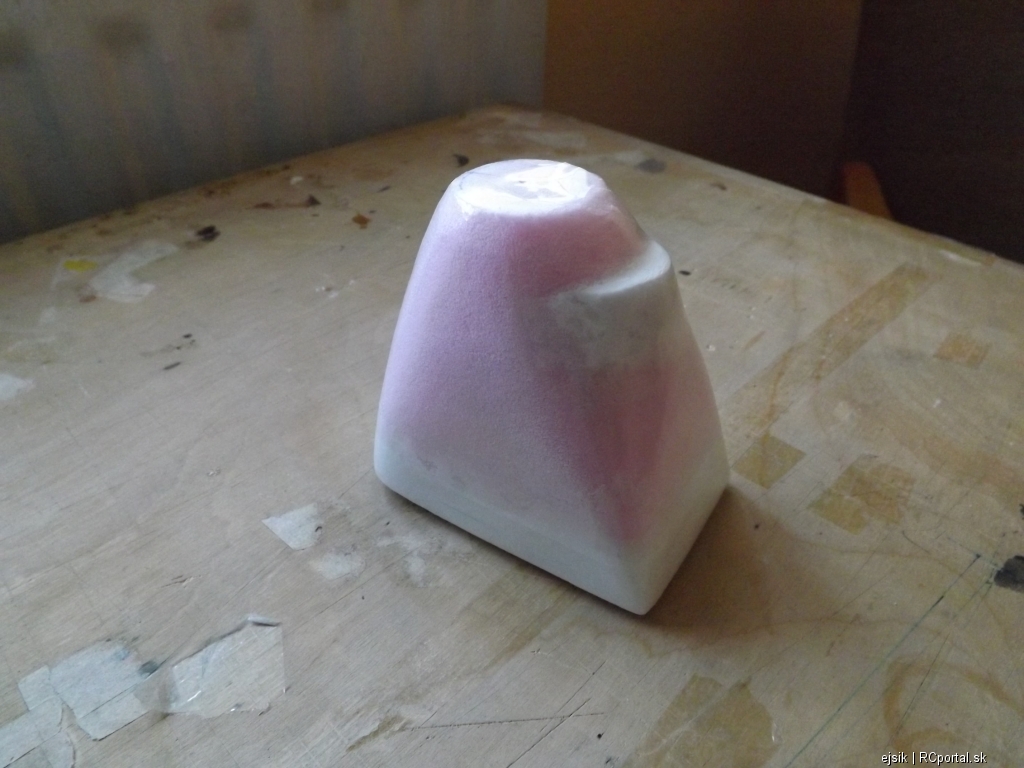

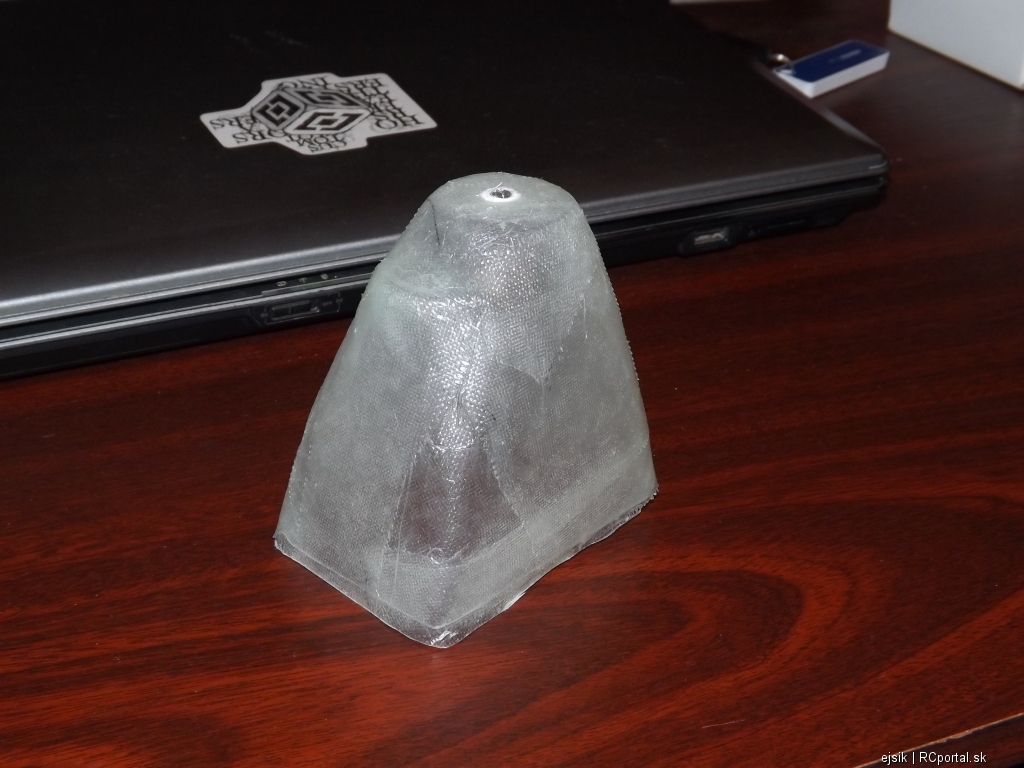

zacal som robit to, naco som sa tesil asi najmenej - vyrabanie krytu motora.... laminatovat som sa pokusal len raz v zivote a aj to dopadlo dost neslavne (okrem mojej nesikovnosti/neskusenosti mozno aj tym ,ze som pouzil polyesterovu zivicu).... tera som pouzil L285 a 80g tkaninu, robilo sa s tym celkom prijemne.. schlo to dlhsie ako som cakal ( 2 dni) ale z vysledkom som spokojny.... vybrusene kopyto z polystyrenu s natiahnutym kondomom - super separator, krasne obopne tvar kopyta  vyrobok po stiahnuty kopyta...  skusenejsi asi budu krutit hlavou ale ja som celkom spokojny kedze som laminatoval 2. v zivote.... na niektorych miestach je tkaniny viacej - ked prilozena tkanina vpijala epoxid, zacal som stracat pojem o tom kde je kolko vrstiev tkaniny takze to takto dopadlo... je to makke/ pruzne len na bokoch, v prednej casti kde bude otvor na hriadel a nasavanie chlad. vzduchu je to dostatocne tvrde... myslim ze na motorovy kryt maleho modelu dostaujuce... mimochodom, zatial hmotnost krytu 13g... ale este to treba opracovat a spravit povrchovku. |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Moc sa mi paci tvoje lietadlo... Lietadla ma lakaju, ale nejak sa neviem dokopat k jeho stavbe.. |
||
|
ejsik modelár
Príspevkov: 188 Moje modely Poslať správu |

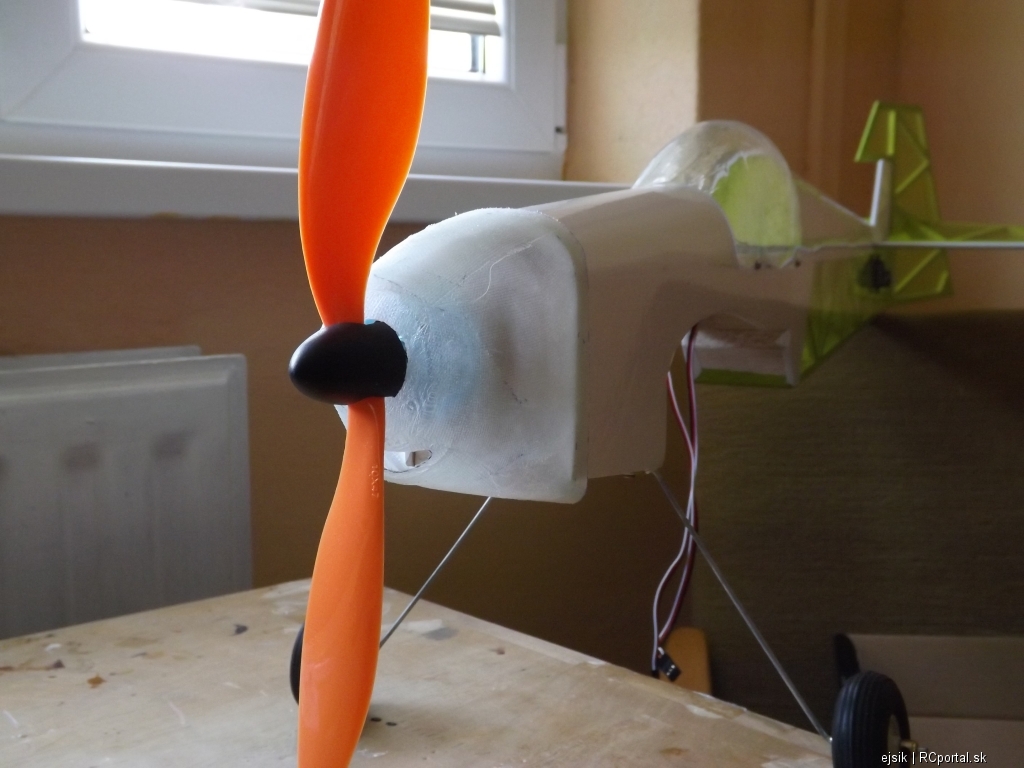

a v com je problem? Ved po stavbe takych peknych drevenych lodi musite mat dost skusenosti na stavbu a urcite vycibrenu presnost ... hmotnost motorveho krytu po obrezani/vyerazni prebytocneho klesla na 11g... zatial prilozenu k trupu len na sucho, ale z vysledkom som spokojny.. uz ho len nejaoko rozumne prebrusit, pripadne pretmelit....  .... okrem motora som uz osadil aj serva (zatial bez pak a tiahiel) no a model mam dost tazky na chvost... povodne som planoval pouzit zdroje 3s 1000mAh ale aby som nemusel pridavat nejaku mrtvu vahu kvoli vyvazeniu, tak zrejme pouzijem 2x 3s 1000mAh paralelne, potoom by malo byt uz vyvazenie v pohode... a nakoniec aj dlhsi letovy cas ako som ratal... .... mimochodom, prvykart mam vrtulu tejto velkosti (10palcov)... oproti tomu co so pouzival do teraz mi to pride ako riadna lopata  |
||
|
Prizrak modelár
Príspevkov: 1168 Moje modely Poslať správu |
Aj ja som pouzival len vrtule do 8palcov a ked somkupil vrtulu na akrobata 12 palcov tak som bol prekvapeny,inak ten diablotin je pekny |
||
|
Banjo modelár
Príspevkov: 299 Moje modely Poslať správu |
Nieco podobne si chcem postavit aj ja, nasiel som toto na Polskej web stranke ktoru ponuka autor tohto modelu s komplet fotkami a planmi , a celkom sa mi to pozdava, je to dost podobne ako Diablotin 1000 http://marekcm.pl/Energy-3D/poradnik.php ved posudte sami. |
||
|
ejsik modelár
Príspevkov: 188 Moje modely Poslať správu |
tak naozaj to vyzera velmi podobne... trup je takmer rovnnaky, jedine rozdiely co som postrehol su, ze profil kridla nie je taky tucny, koncovy obluk kridla je mensi a chvostove plochy su zaoblene... inak by to pride to iste... |
||
|
macil modelár
Príspevkov: 1093 Moje modely Poslať správu |
Keby si na to po olaminovaní natiahol ešte jeden, mal by si menej roboty s povrchovou úpravou.  Inak, pekná práca. |
||
|
ejsik modelár
Príspevkov: 188 Moje modely Poslať správu |
no, tak to mas uplnu pravdu... mal som ho tam natiahnut, lebo uz zacinam mat plne zuby toho brusenia ... a musim este na 3 miesta dat kusok tkaniny zvnutra lebo sa mito tam dost stencilo brusenim.. |
||
|
palci72 modelár
Príspevkov: 1056 Moje modely Poslať správu |
Aké máš veľké to kopito? Nezmestilo by sa to do PET fľaše? ...mal by si s tým menej roboty a ešte máš tú možnosť vybrať si farbu -modrú,zelenú a možno aj žltú by si našiel..... ....odpadla by ti starosť s farbením "ušetril by si na váhe" a bolo by to aj pekné priesvitné....po novom sa to volá "transparentné"....a pasovalo by to aj k trupu...ďalšia možnosť- vieš si urobiť dopredu viac farebných motorových krytov pre istotu.... Fľaše dostaneš kupiť v obchode za oveľa prijateľnejšiu cenu ako je laminovacia súprava a zoženieš 2-2,5 a myslím že sa dajú pozháňať aj 3litrové s dostatočným priemerom na veľké kopito..... "vozia ich Poliaci... -limo nápoj nie je bohviečo ale ja to kupujem hlavne kôli tej fľaši" |
||
|
ejsik modelár
Príspevkov: 188 Moje modely Poslať správu |
do pet vlase by voslo bez problemov, len kopyto je z extrudovaneho polystirenu, to by som musel asi znova odlievat zo sandry ako pri kabine a do toho sa mi uz velmi nechce, ta kabina bola celkom boj, nesedi mi takato praca ... kryt uz ma celkom znesitelny povrch... nedokonalosti su viditelne len z vzdialenosti mensej ako 30cm takze to uz asi necham tak........ kabinku som vyrabal z flase od pepsi, momentalne predavaju 2.25L flase a ta je uz dost velka a navyse je hladka, vzorka je len pod hrdlom takze celkom vhodny material... |
||
|
DusanEternik modelár
Príspevkov: 3 Moje modely Poslať správu |
Velmi pekna praca, vedel by si mi k tomuto lietadlu zaslať výkresy ? dakujem pekne |
||
|
Majkl modelár
Príspevkov: 121 Moje modely Poslať správu |

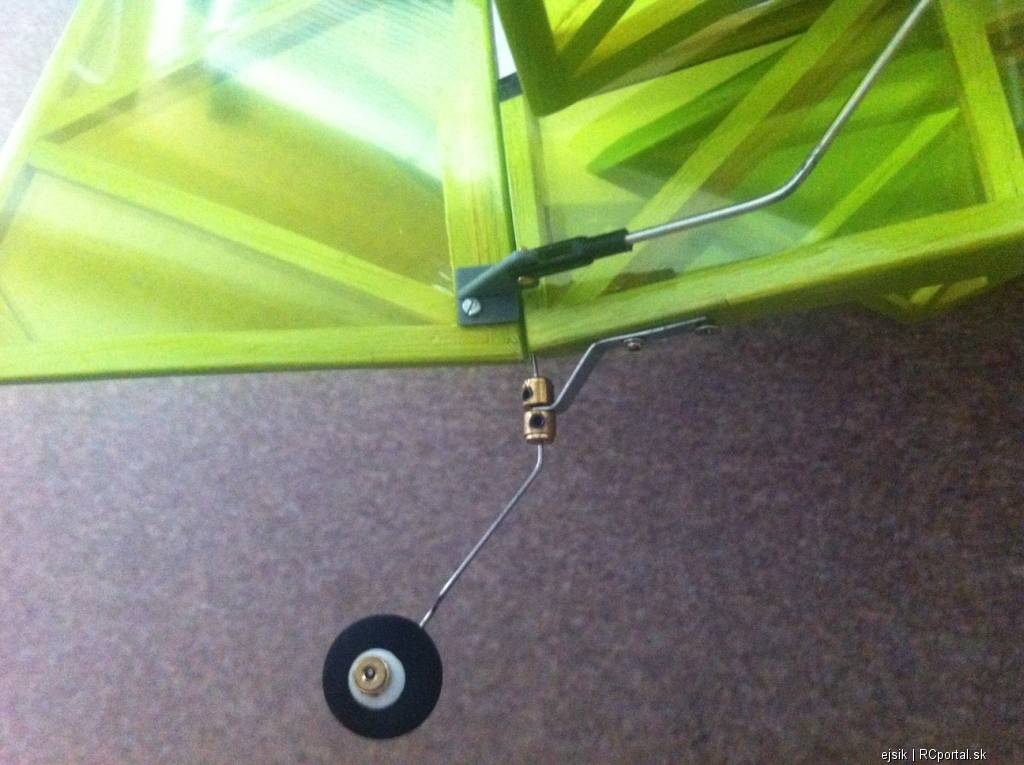

Ahoj, prosim ta nemas nejaku detailnejsiu fotku zadneho kolieska? Zaujima ma len ako si to riesil |
||
|
ejsik modelár
Príspevkov: 188 Moje modely Poslať správu |
nech sa paci....  |
