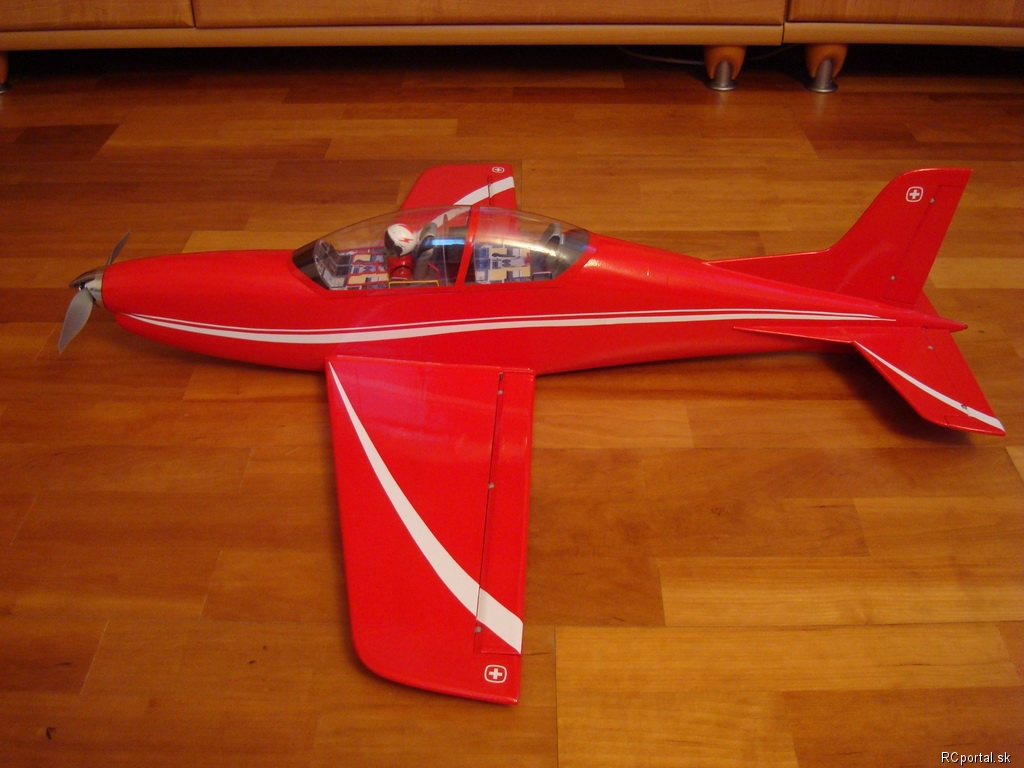

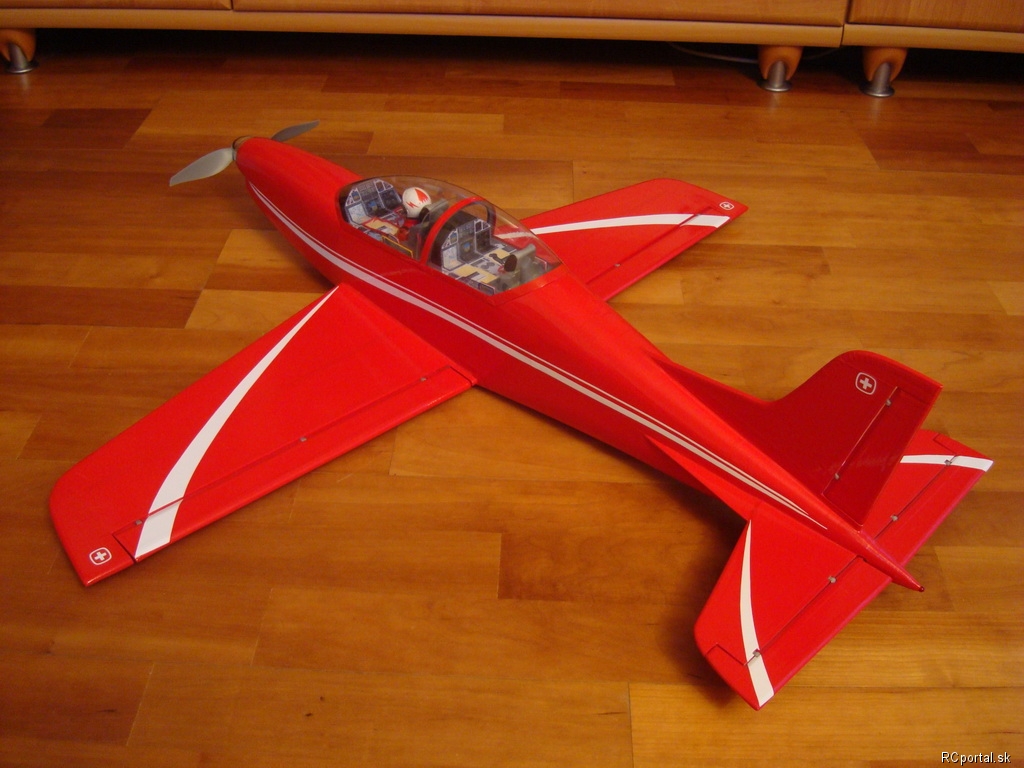

Depronový Pilatus PC-21

Dnes som sa pustil do nového modelu, je to moja vlastná konštrukcia podľa vzoru Pilatus PC-21 ale veľmi zjednodušená pre konštrukciu z depronu 6mm. Kreslil som to v AutoCADe len tak aby som z toho ja vyšiel pri stavbe, keď model bude dobre lietať a overím aj ťažisko tak to trošku upravím a hodím to do éteru. Nemal som až toľko času na stavbu takže som dnes stihol len krídlo ale zajtra má byť zase na figu počasie tak asi pokračujem. Krídlo je klasika zo 6mm depronu v jednom kuse bez vzpätia, profil rovná doska zo zaoblenou nábežkou a odtokovkou, hlavný nosník je z uhlíkovej trubky 5mm ktorú som zalial sekunďákom, nábežky aj ostatné lišty sú balzové 5x6mm a konce krídiel zo 6mm balzy, pánty sú hmoždinkové z hobbycity, použil som ich prvý krát na model z depronu a veru už len tieto budem používať, je s tým jednoduchá robota, nie ako s tými plochými. Krídielká sú ovládané cez 2mm oceľové drôty uložené v plastových bowdenoch jedným servom TURNIGY TG9e, s uložením a nastavením je trošku roboty ale potom nikde nič nevyčnieva a je to presné bez vôlí. Zajtra pokračujem s trupom, večer by mohol byť model nahrubo hotový a potom dorábačky, tmelenie atď, ešte neviem či ho polepím fóliou alebo budem striekať, uvidíme podľa váhy. Zatiaľ zopár foto a aj obrázok skutočnej predlohy. Pohon ho predurčuje na to, že to bude riadna raketka Tento motor sa už nepredáva, kúpil som ho od kamaráta, je to TURNIGY C2826-1900kv s vrtuľou APC style 6x4 E a 40mm duralovým kužeľom, regulátor je doma trošku upravený HK30A s 3A BECom, servá sú TURNIGY TG9e na krídielká a smerovku a jedno HXT 900 na výškovku, baterka bude buď trojčlánok 1500vka alebo 1800vka, uvidím podľa váhy.

ID Modelu: AM1529 | Zobrazenia: 32821 | Pridané: 6. 4. 2012 o 23:35 | Autor: pajlotmato
