Technické parametre
Výrobca: Ja Rozpätie: 730 mm Hmotnosť: 802 g
Kategória: Lietadla - elektrické Dĺžka: 1023 mm Materiál: 7mm depron, balza, uhlík
Motor: NTM 3530-1400kv + APC 7x5 E
Popis

Zase sa ma chytila silná stavebná horúčka tak som v mojej novej mini dielničke začal stavbu na ktorú som sa chystal už dlho, dosť sa mi už hromadili šuflíkové zásoby tak som vyčlenil pohon a servá na dva nové modely, prvý je F-18E SuperHornet v 100% veľkosti, tento plán som mal vytlačený už dávnejšie a je trošku upravený na použitie depronu hrúbky 7mm. Na modeli budú použité všetky vylepšenia, ktoré sa mi za tie roky stavby parkjetov nazbierali. Tentokrát lepím väčsinu spojov PUREXOM, na minimum spojov kontaktný UHUPOR a na pár pevnostných spojov 15 min. EPOXID. Pohon bude nový motor NTM 3530-1400 kv s vrtuľou APC 7x5 E, regulátor HK40A/4A SBEC a štvorčlánok lipol 2200 mAh 25-35C, servá som vybral a očistil z môjho staršieho havarovaného modelu, sú to Turnigy TGY-50090M s kovovými prevodmi na krídielká a nové Turnigy MG-14 s kovovými prevodmi na výškovke. Tá bude plávajúca. Postupne budem pridávať foto zo stavby.

Zobraziť pokračovanie

ID Modelu: AM3677 | Zobrazenia: 29103 | Pridané: 9. 12. 2013 o 08:13 | Autor: pajlotmato


Rozširujem hangár…


Zlepený upravený…


Pohon a…


Značkovanie…


Lepenie…


Bočnica...


Začínam…

1 2 3 4 5 6 7 8 9
Autor Správa
Jano Prsanec
modelár

Príspevkov: 463

Moje modely
Poslať správu
Správa zaslaná: 9. 12. 2013 o 10:50 | odkaz na príspevok
Na tvoje stavby sa vždy dobre pozerá Maťo. Kukám, že máme kombinačky od rovnakého výrobcu
Potom to prídi prevetrať ku nám do Čačína, nech sa trochu pokochám.
Bydlisko: Banska Bystrica ( 45 rokov )
Joba
modelár

Príspevkov: 1405

Moje modely
Poslať správu
Správa zaslaná: 9. 12. 2013 o 11:14 | odkaz na príspevok
Mne sa skôr páči tá podložka aký má rozmer ?
Bydlisko: Bratislava -Karlova Ves ( 58 rokov )
MarkAurel
modelár

Príspevkov: 418

Moje modely
Poslať správu
Správa zaslaná: 9. 12. 2013 o 15:28 | odkaz na príspevok
tak toto bude iny lietac , lajkujem
Bydlisko: VK
pajlotmato
modelár

Príspevkov: 1482

Moje modely
Poslať správu
Správa zaslaná: 9. 12. 2013 o 16:56 | odkaz na príspevok
Má to rozmer 88 x 58 cm...

Joba:
Mne sa skôr páči tá podložka aký má rozmer ?
Bydlisko: Trenčín ( 39 rokov )
pajlotmato
modelár

Príspevkov: 1482

Moje modely
Poslať správu
Správa zaslaná: 16. 12. 2013 o 20:15 | odkaz na príspevok

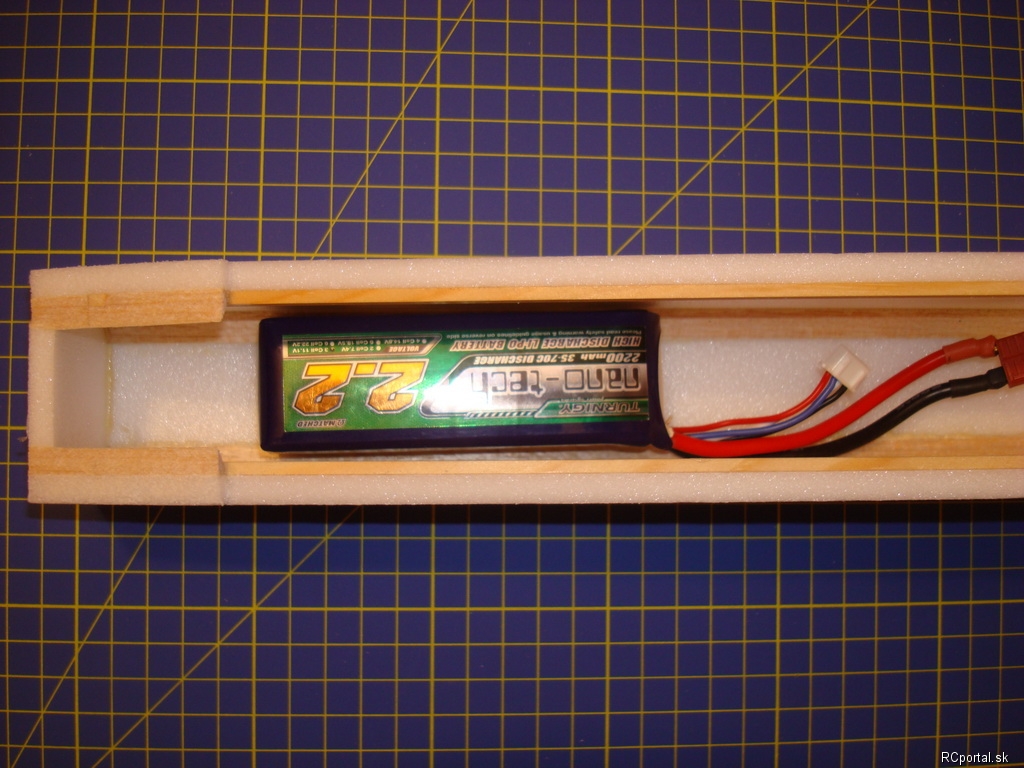

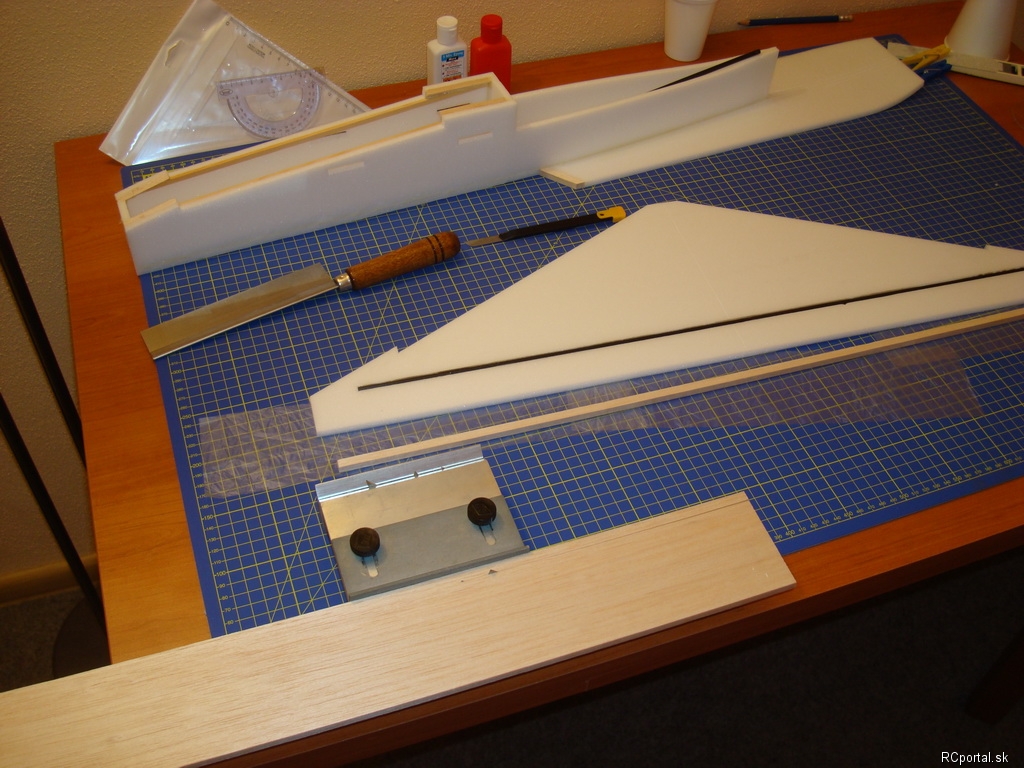

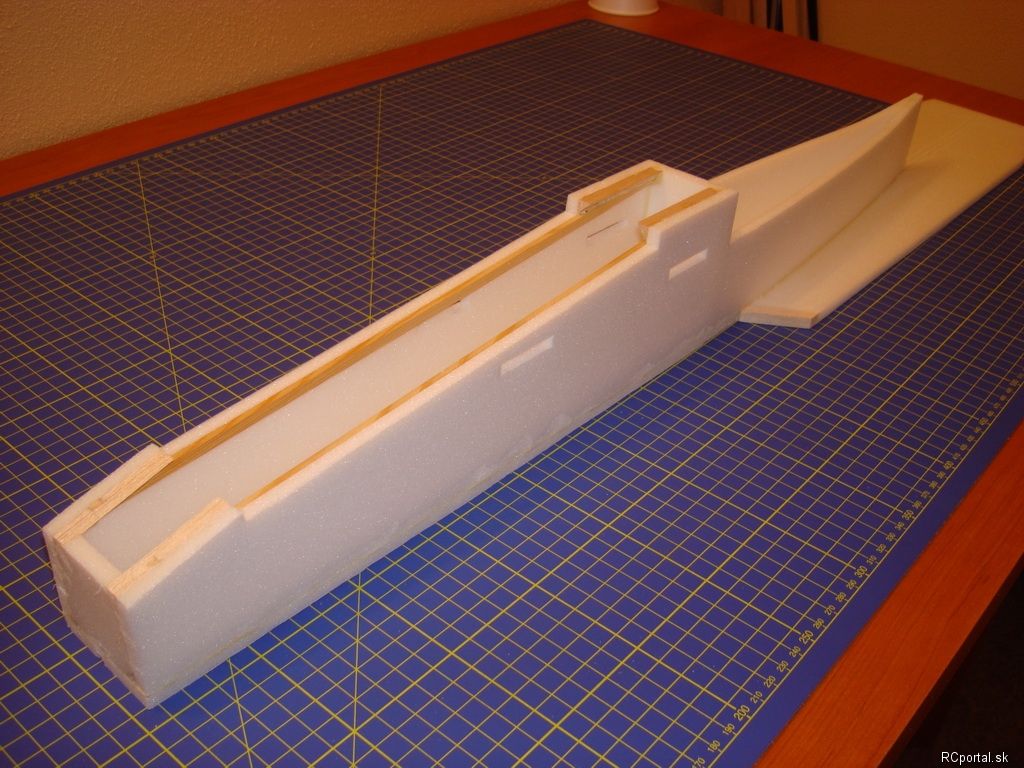

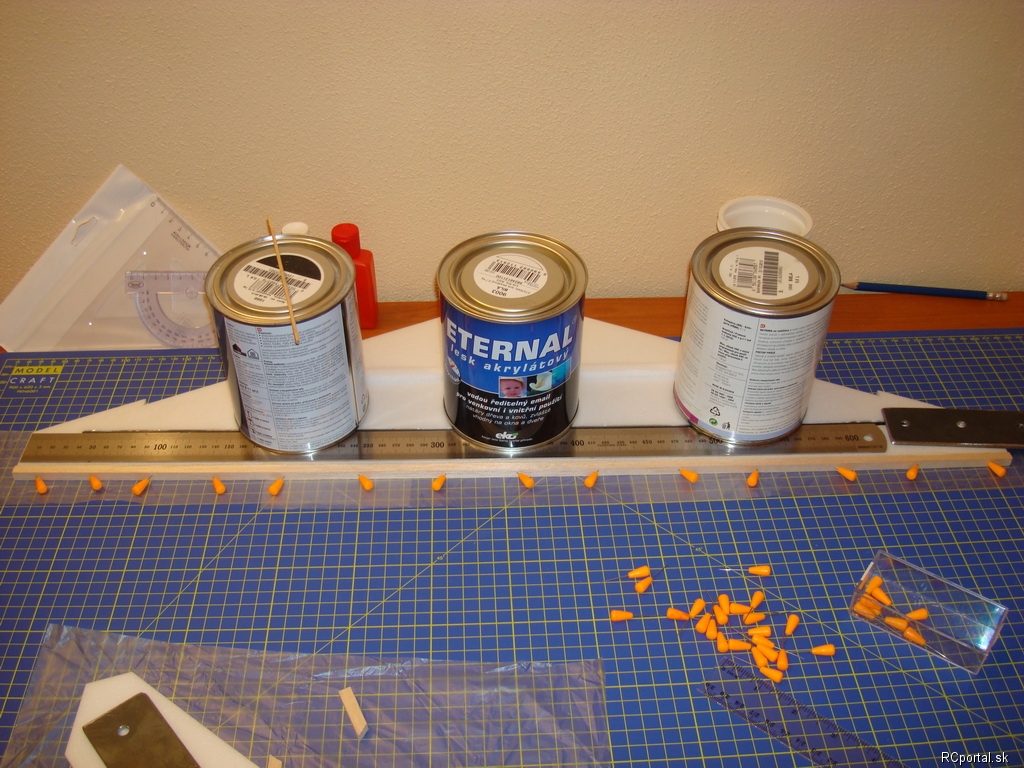

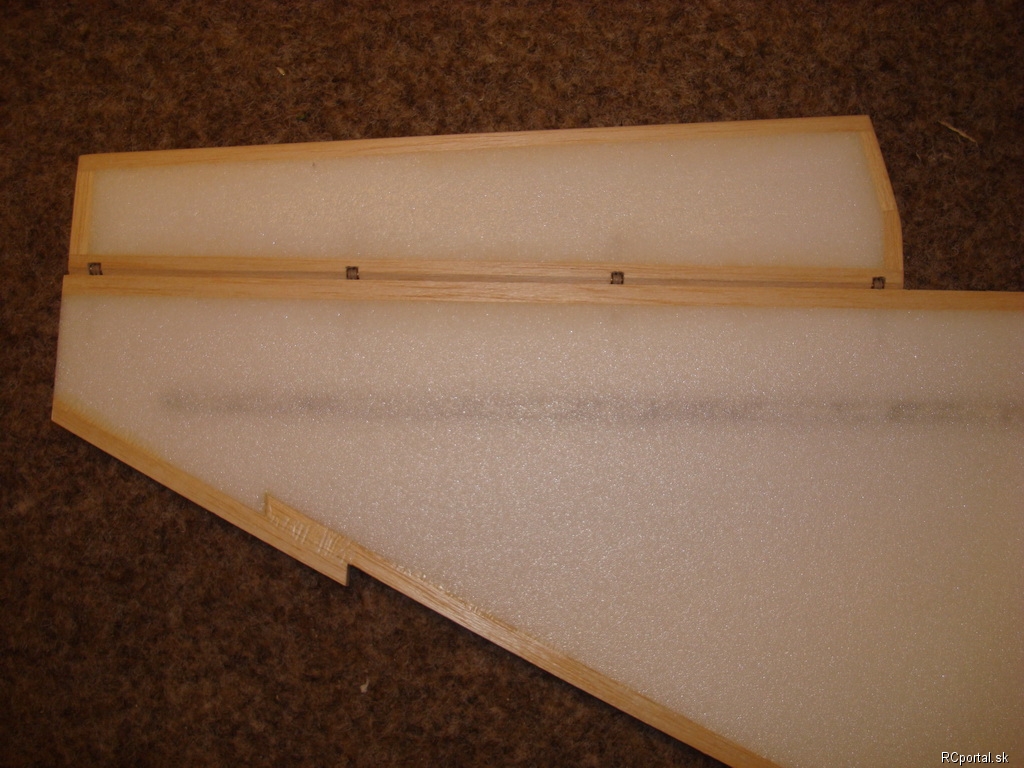

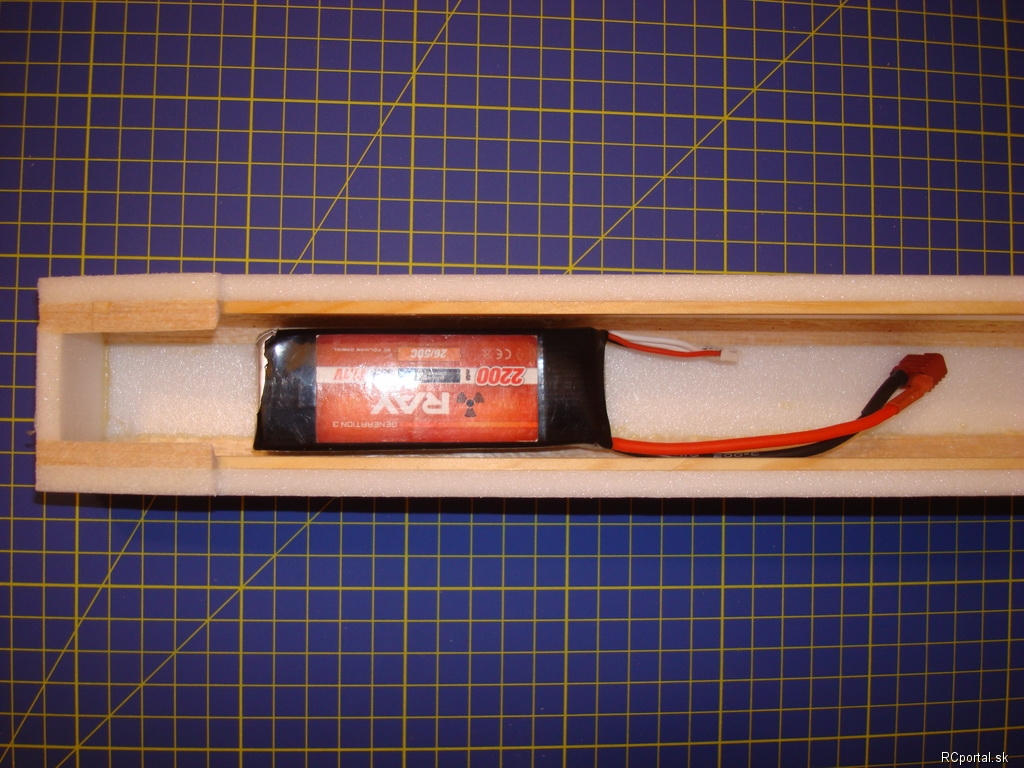

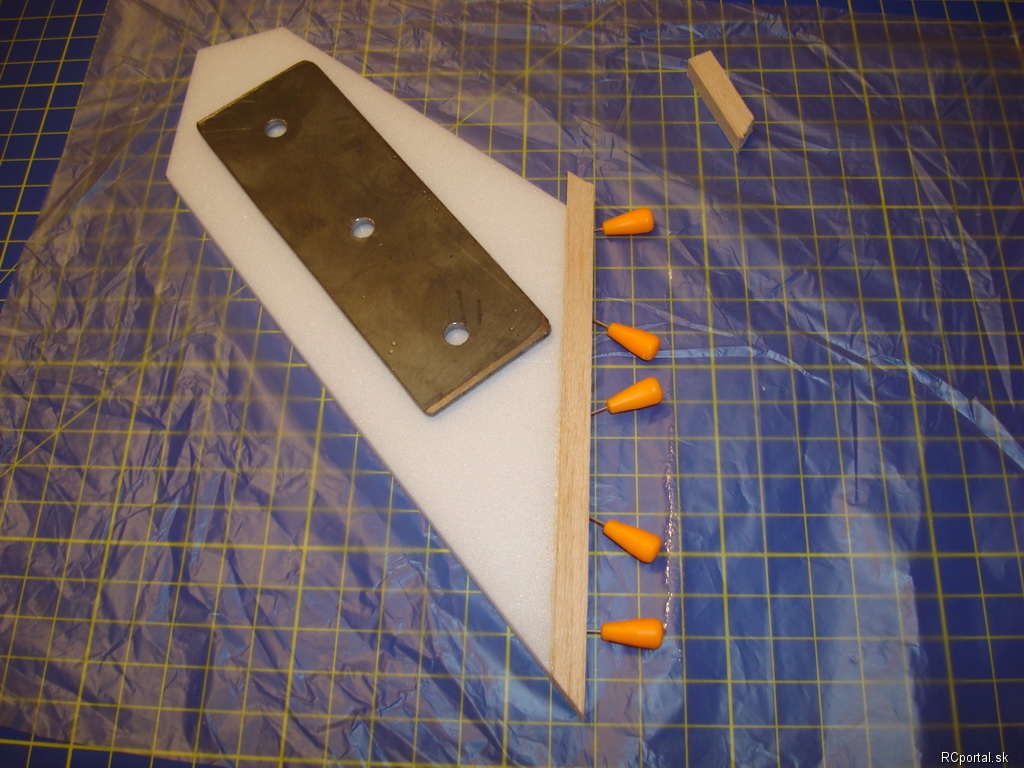

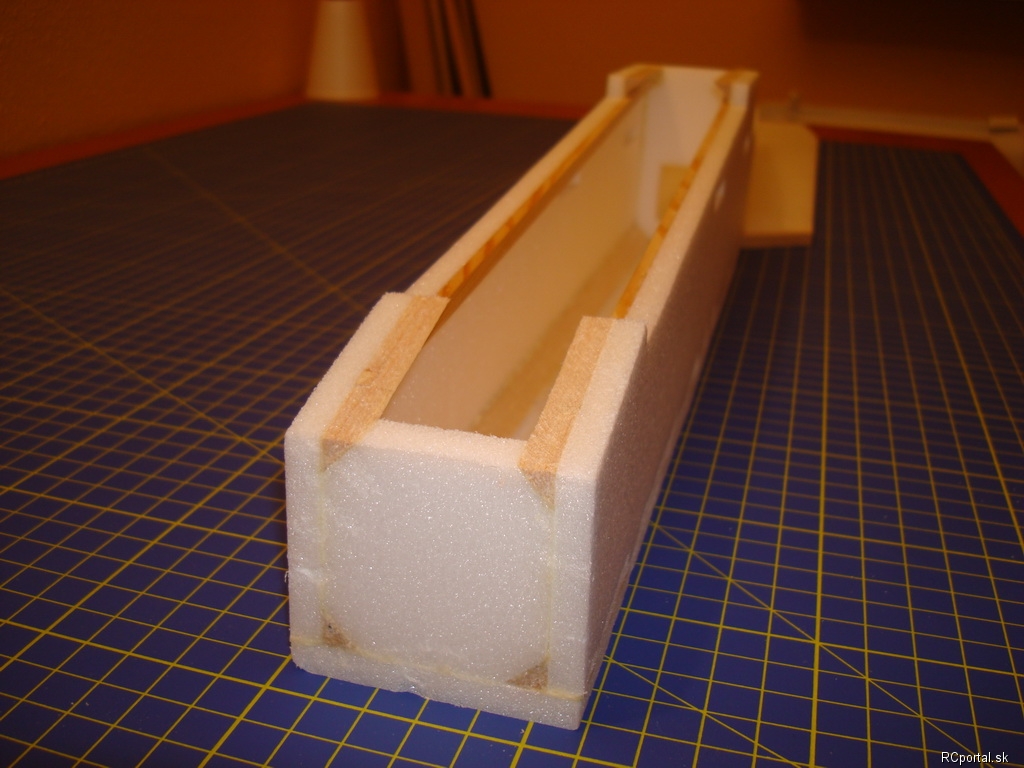

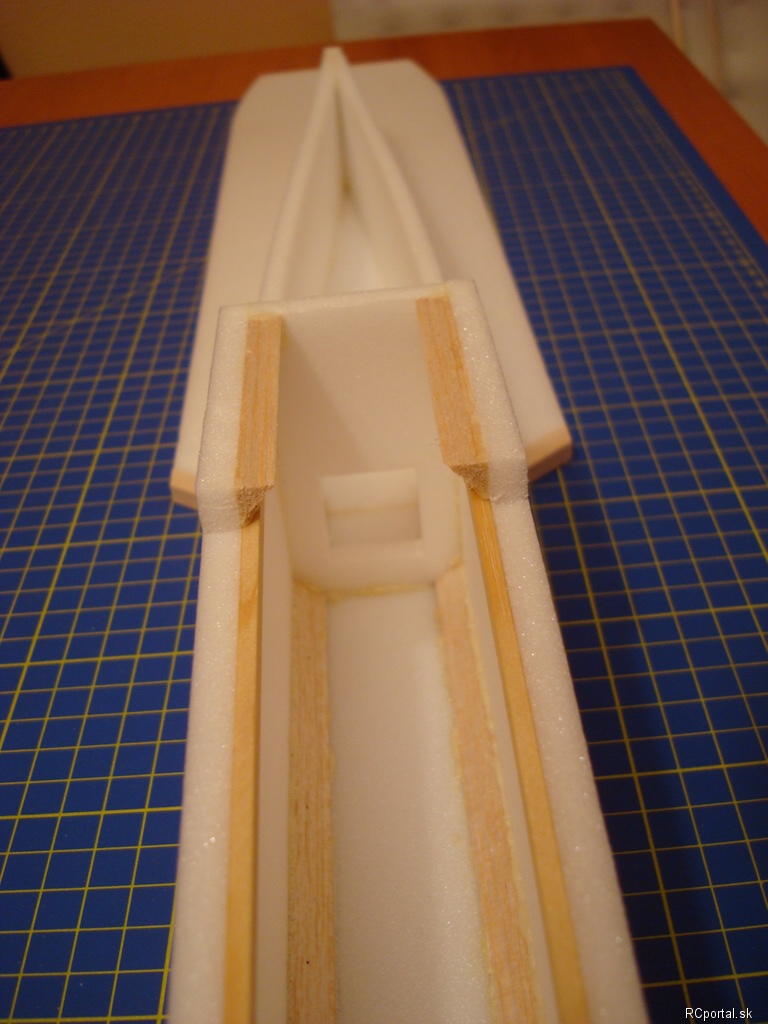

No dnes som trošku pokročil s hornetom, prilepil som prednú prepážku a druhú bočnicu trupu, zatiaľ všetko pasuje ako má, baterky tam budú sedieť obidve v pohode. Teraz musím olištovať všetky diely aby som vedel dopasovávať keď už budem mať hotové jednotlivé tvary. Do krídla som zalepil 4mm uhlíkovú trubku ako hlavný nosník, najhoršie bolo vydlabať drážku do krídla aby som neprešiel až na druhú stranu, podarilo sa to celkom dobre, keď budem mať olištované komplet krídlo tak to prebrúsim a celé naraz pretmelím šľahaným tmelom JEPE. Zvyšok trubky akurát vyjde na plávajúcu výškovku. Na depron teraz používam vodou riediteľný lak, super odolný voči oderom značky DULUX Glaze polomatný ktorý je odporúčaný na prahy dverí, barové pulty a podobne, dá sa roztierať lepšie ako pamlak a super sa brúsi vodným šmirglom, povrch depronu je potom podstatne odolnejší...uvidím pri povrchovke, toto som ešte na žiadny model nedal, zatiaľ to len testujem na kúskoch depronu...tu je pár foto...

Bydlisko: Trenčín ( 39 rokov )
pajlotmato
modelár

Príspevkov: 1482

Moje modely
Poslať správu
Správa zaslaná: 25. 12. 2013 o 22:58 | odkaz na príspevok

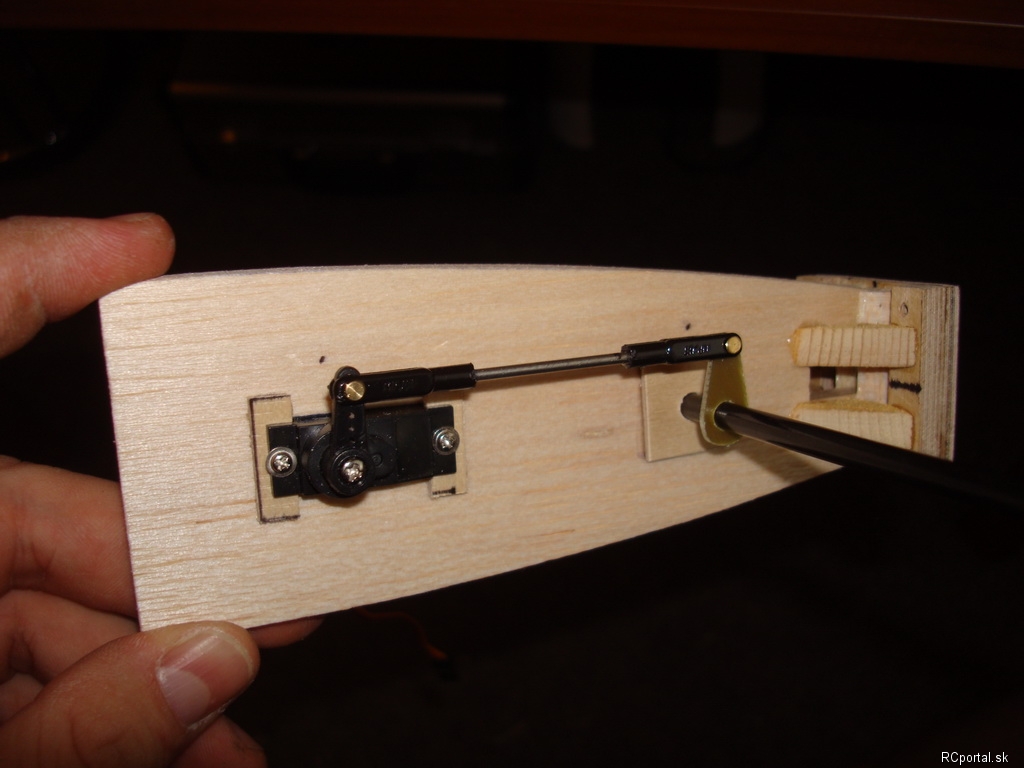

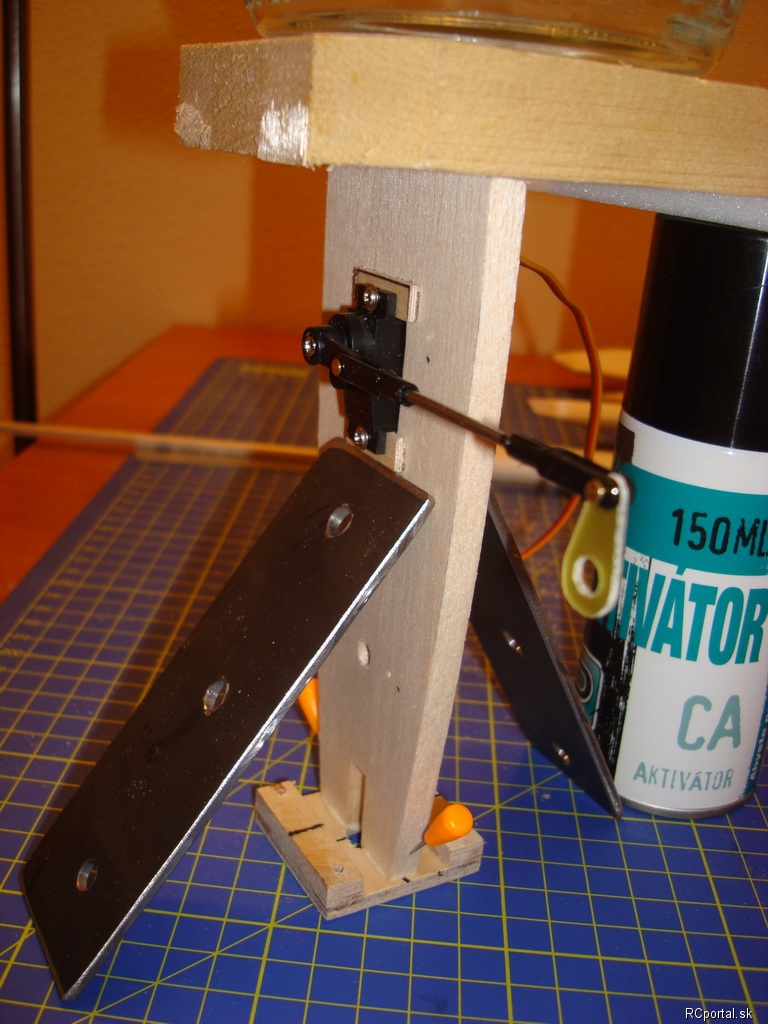

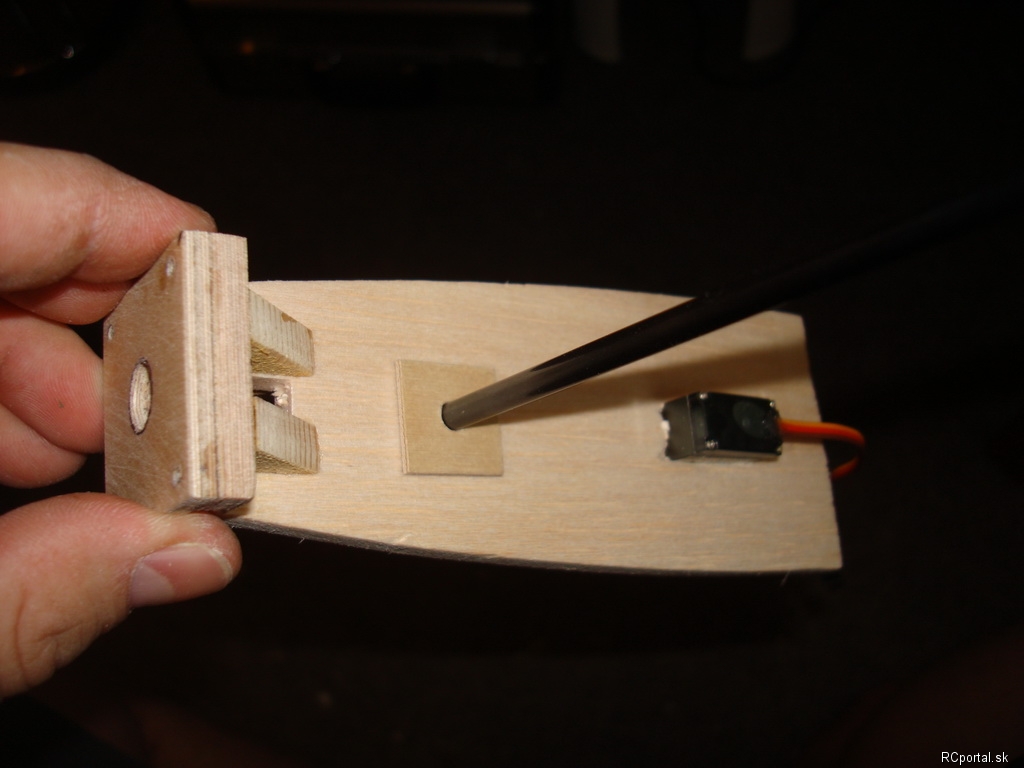

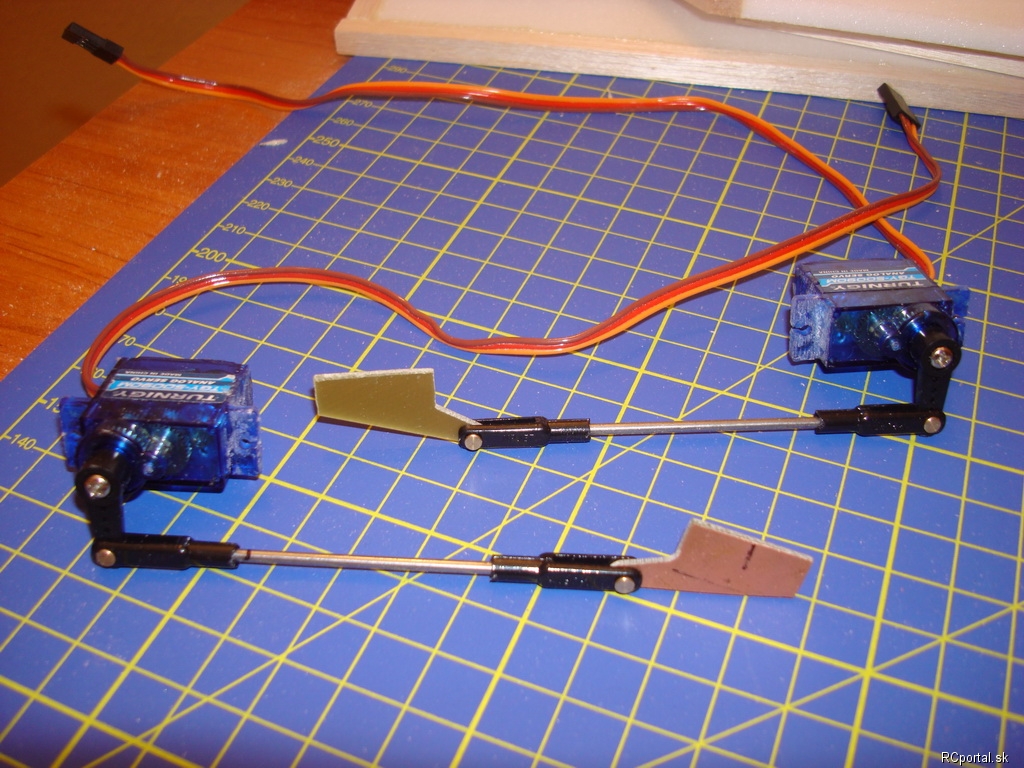

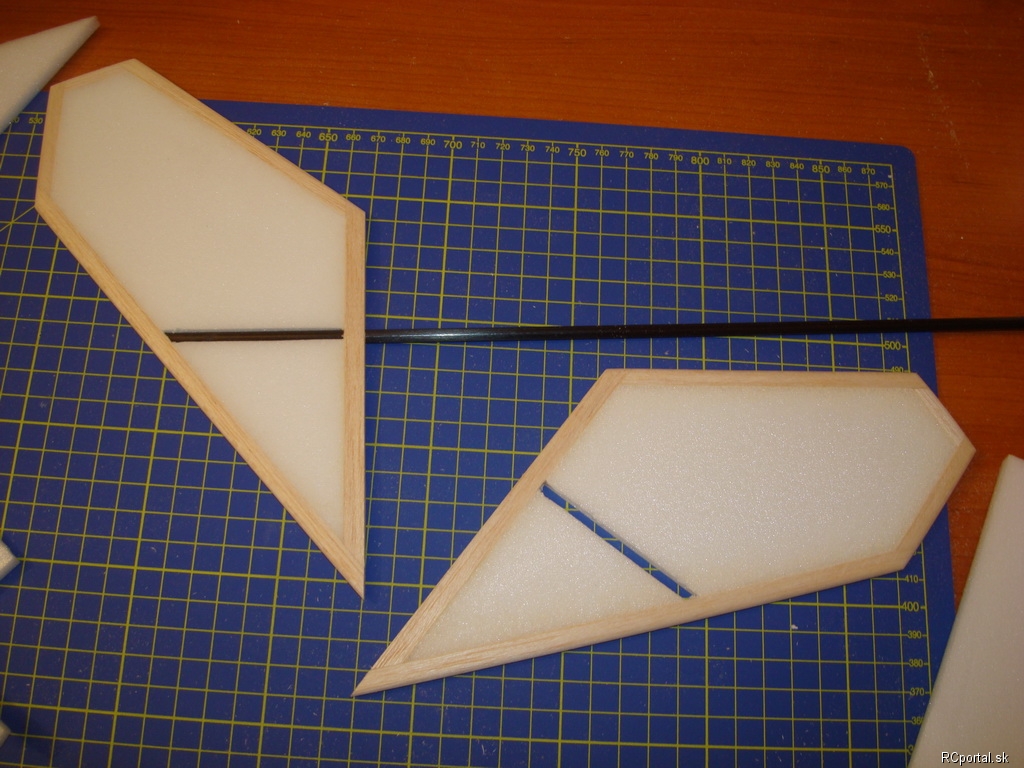

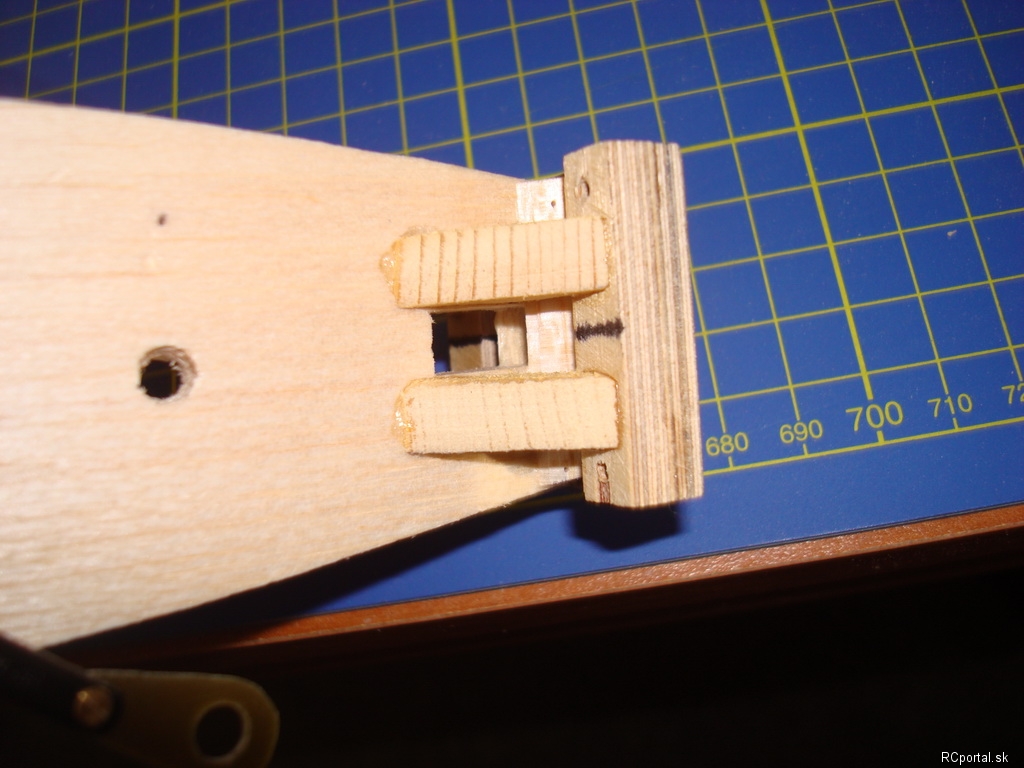

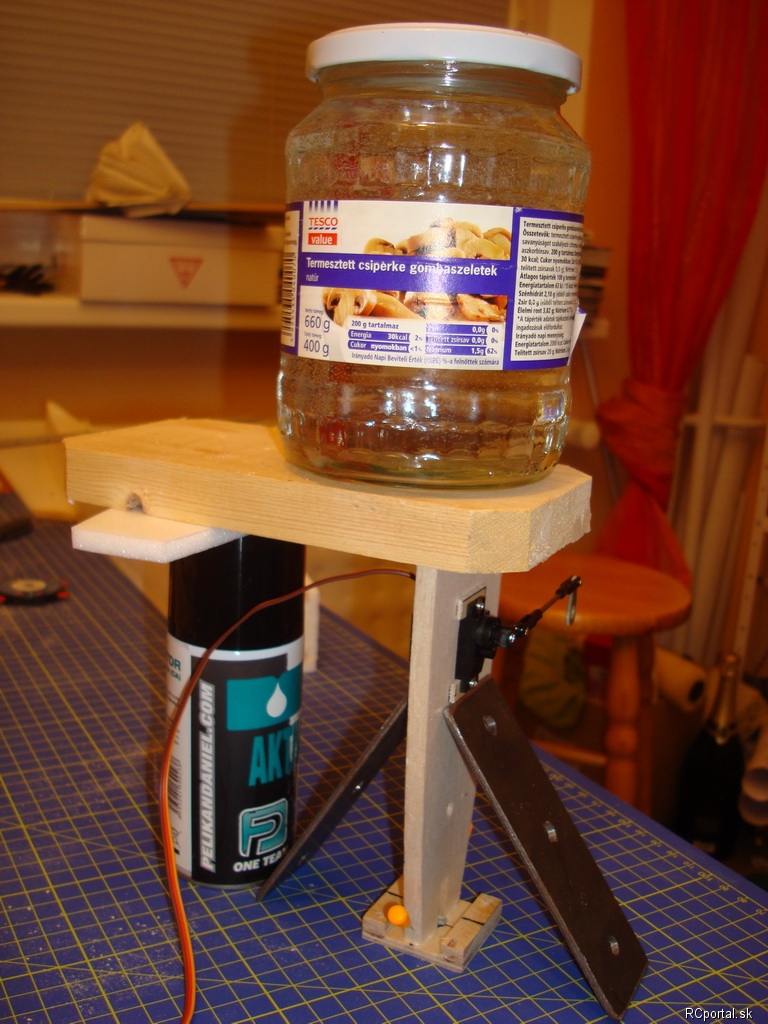

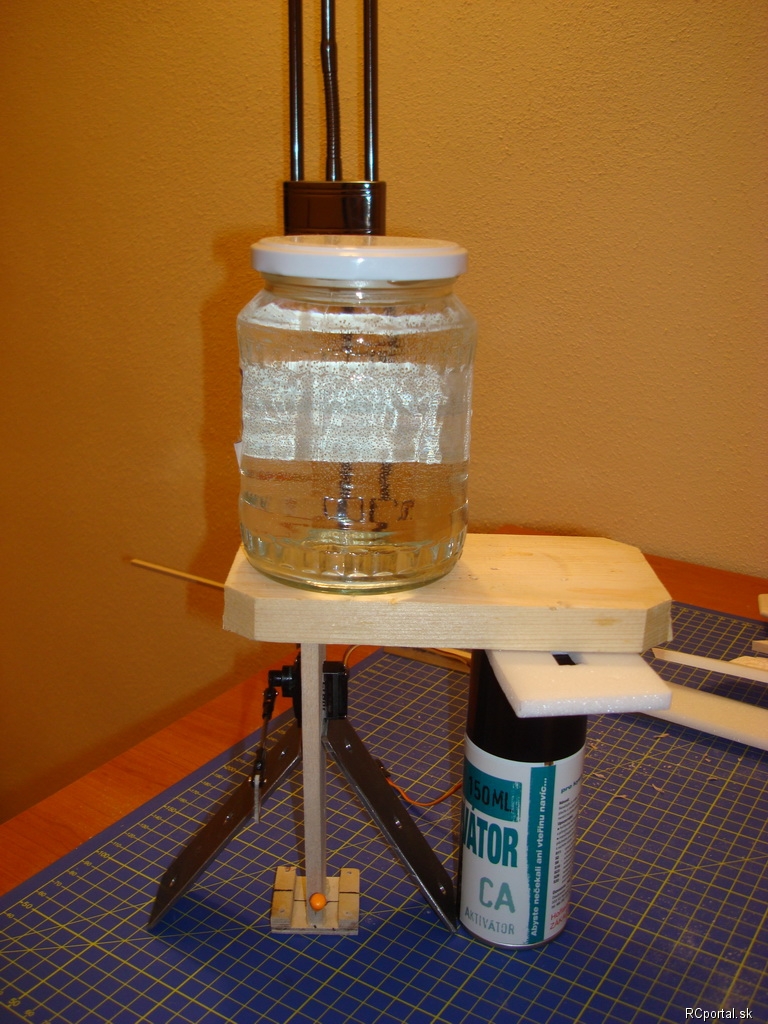

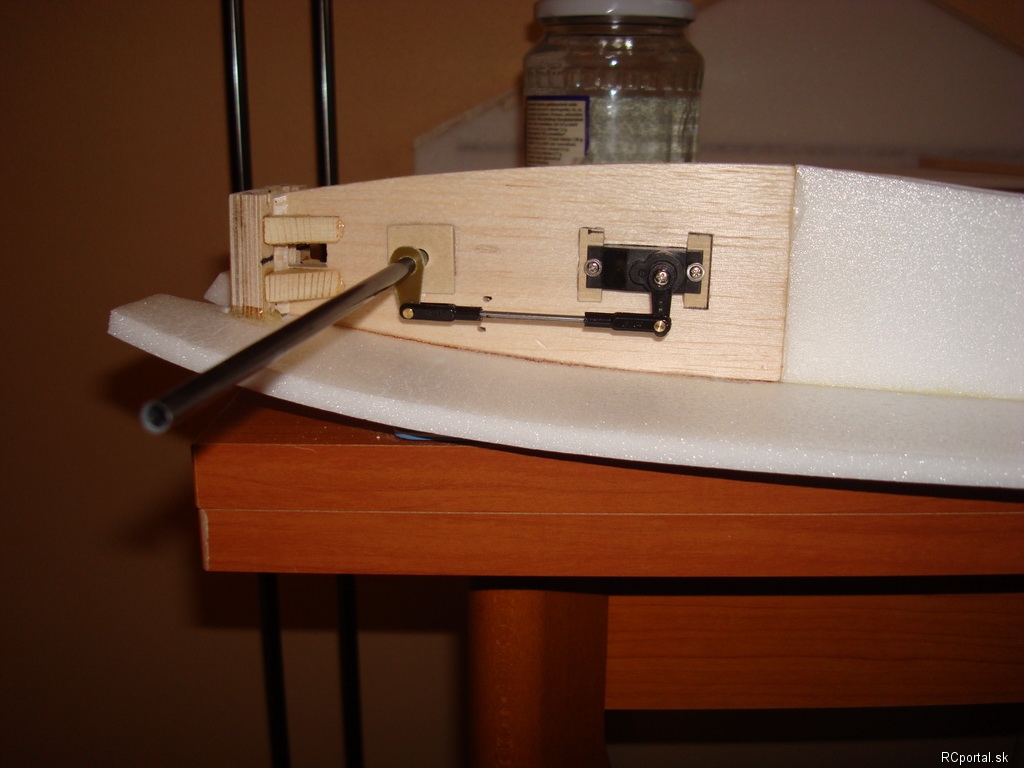

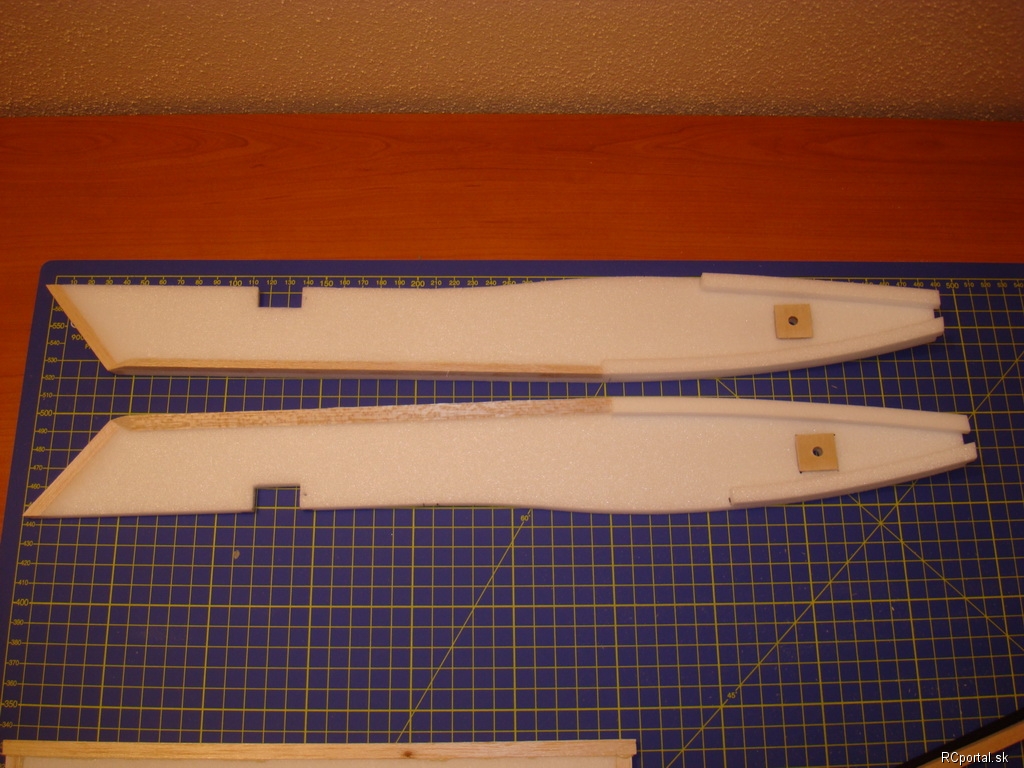

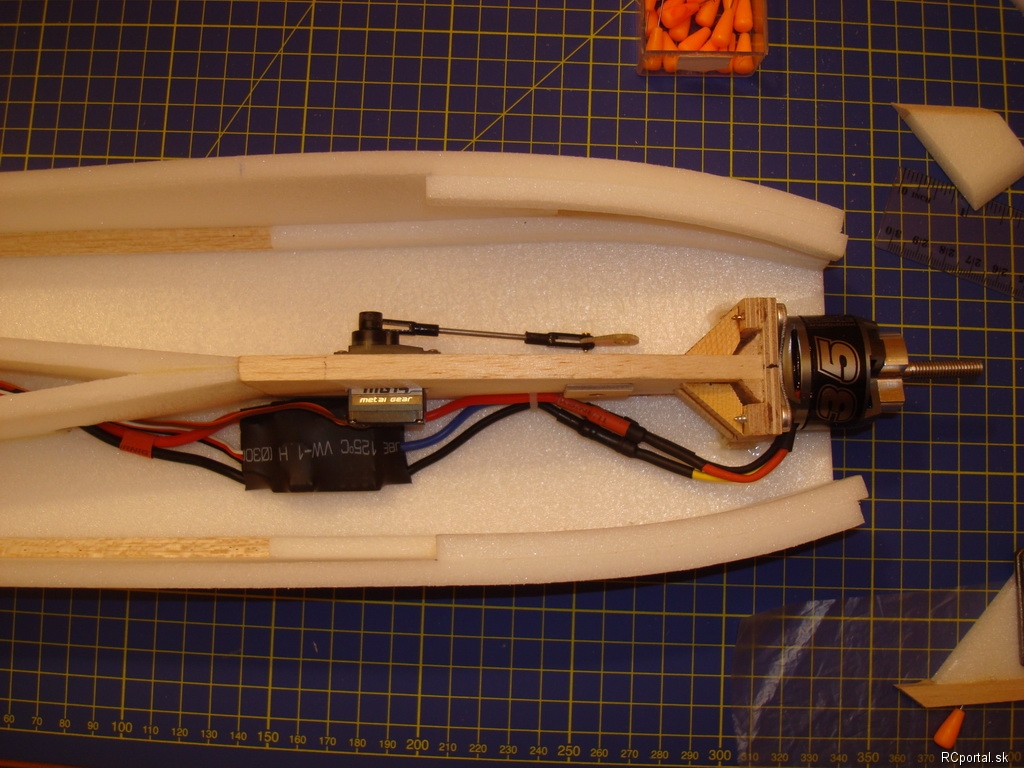

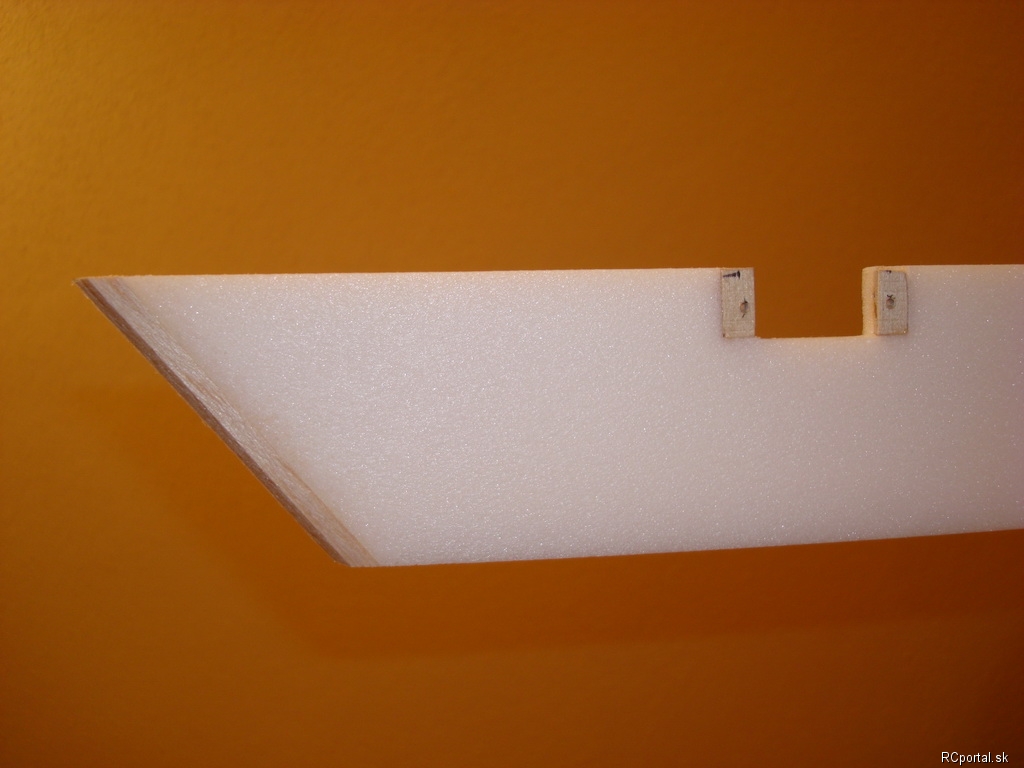

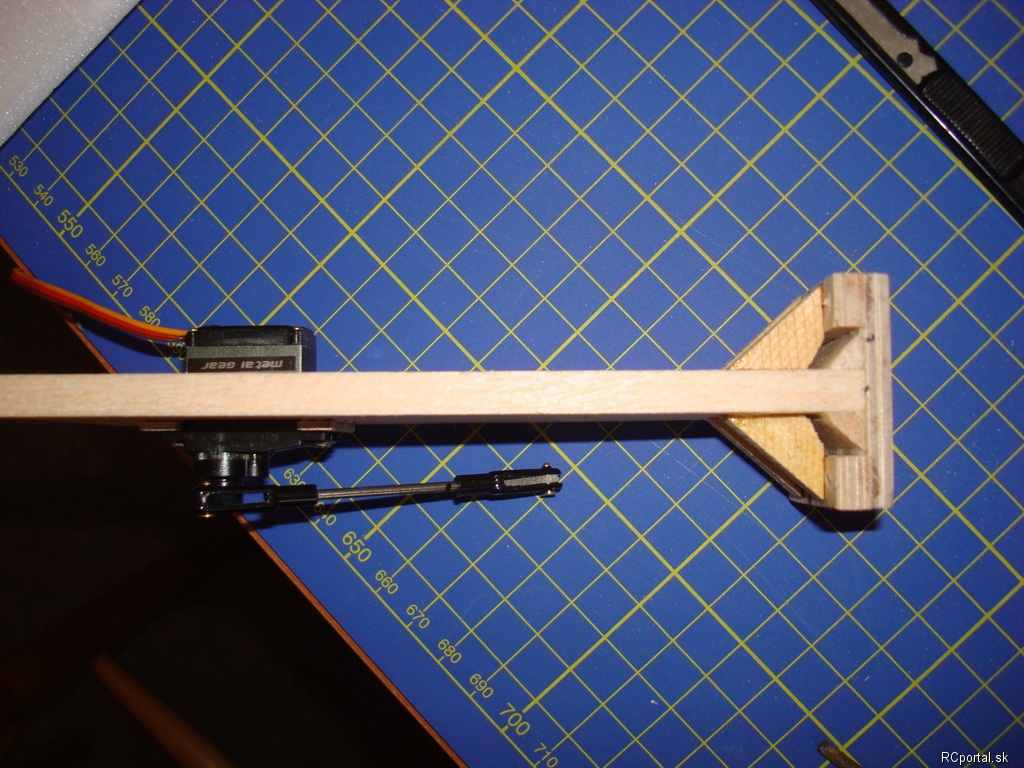

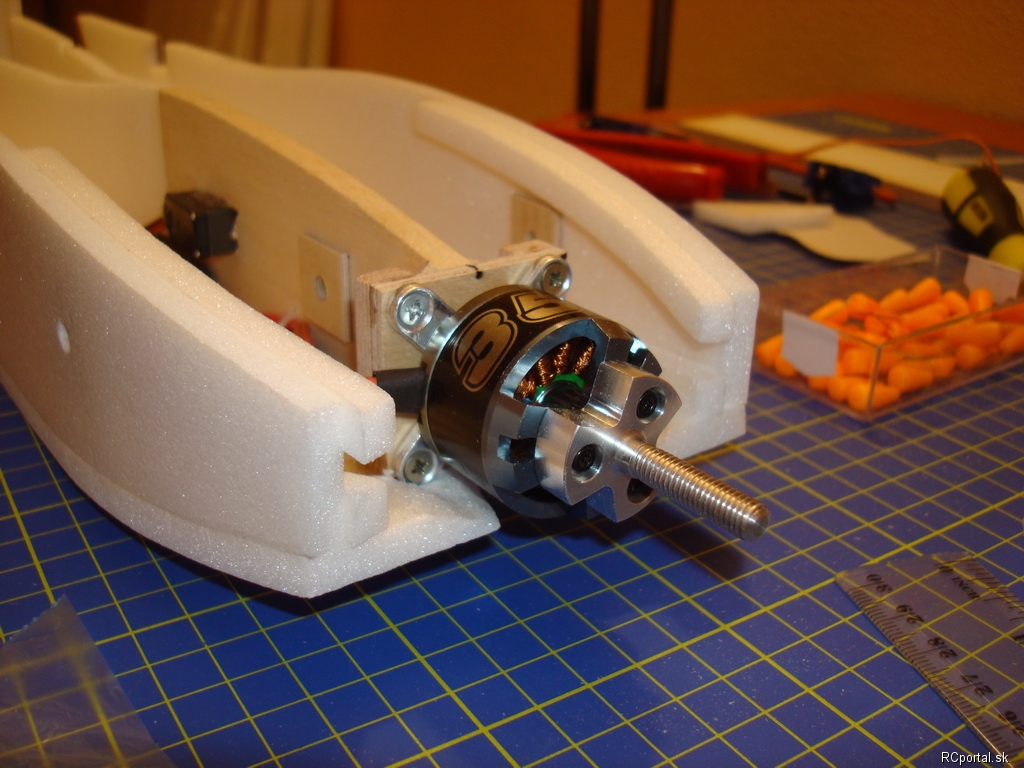

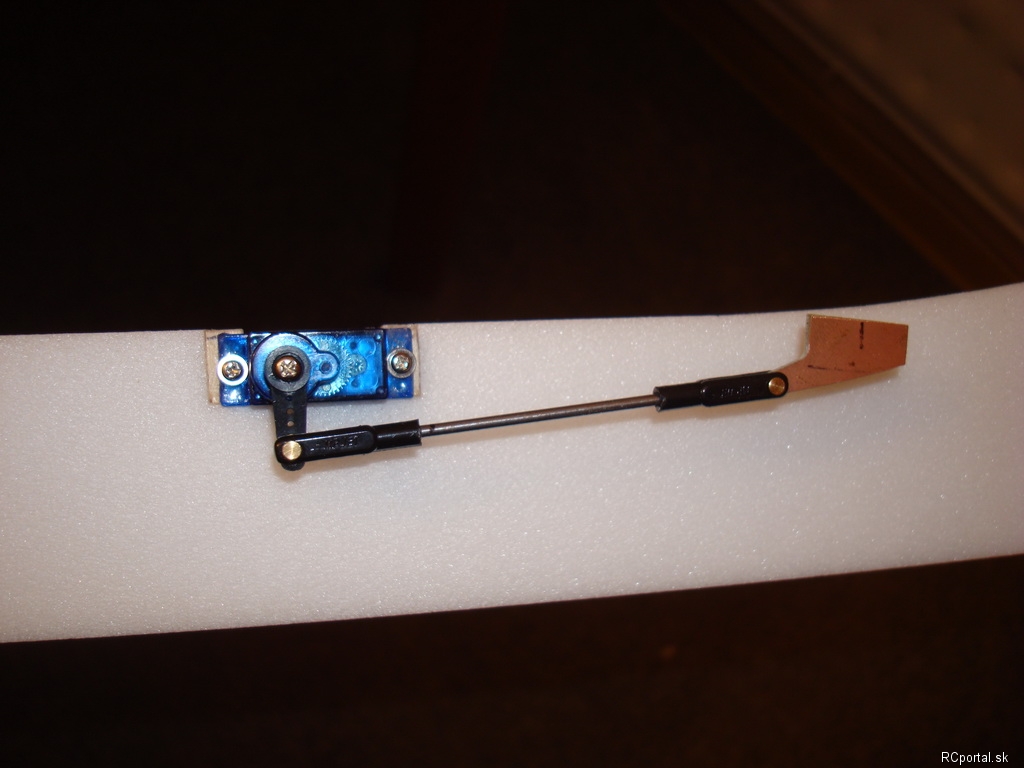

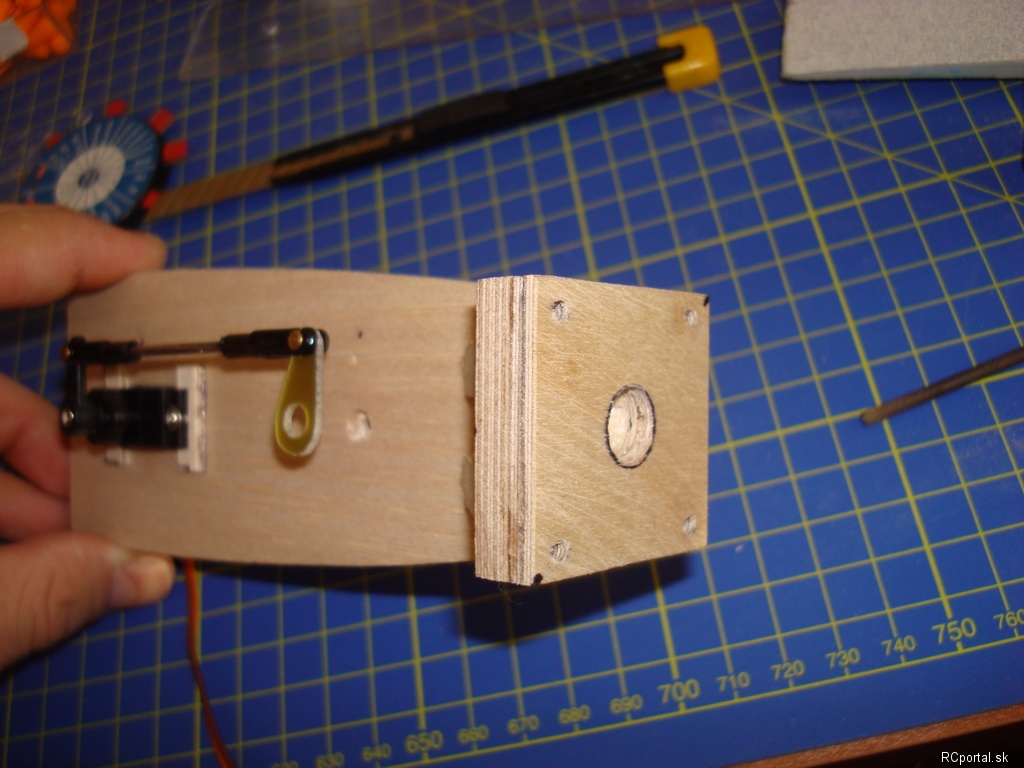

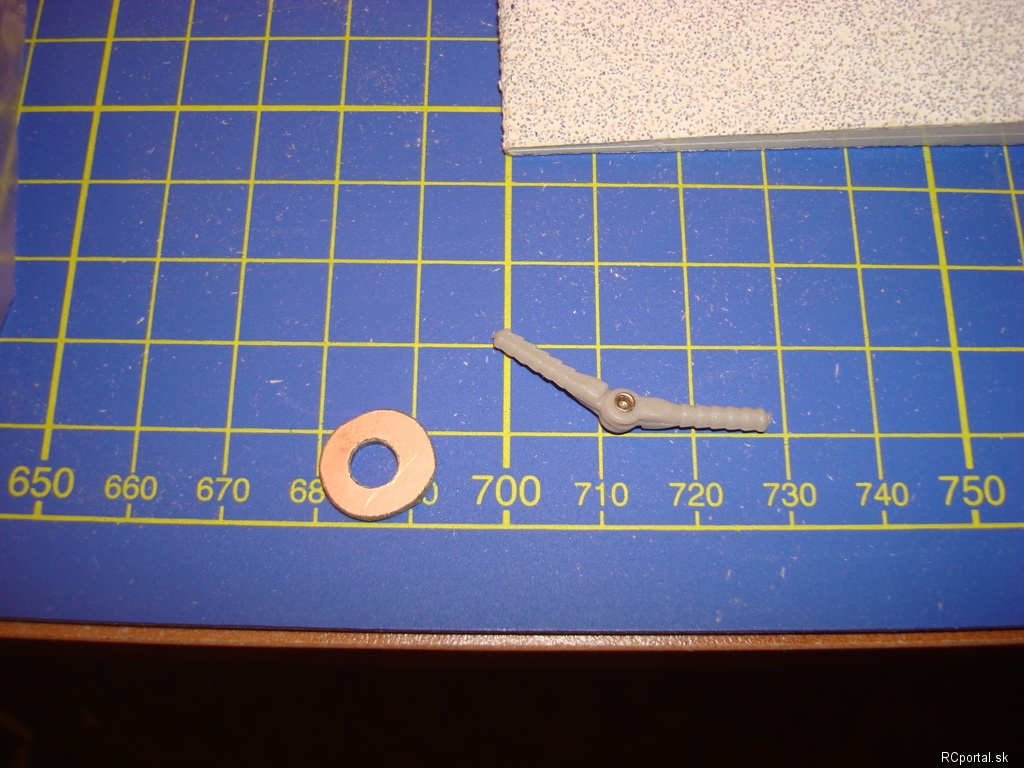

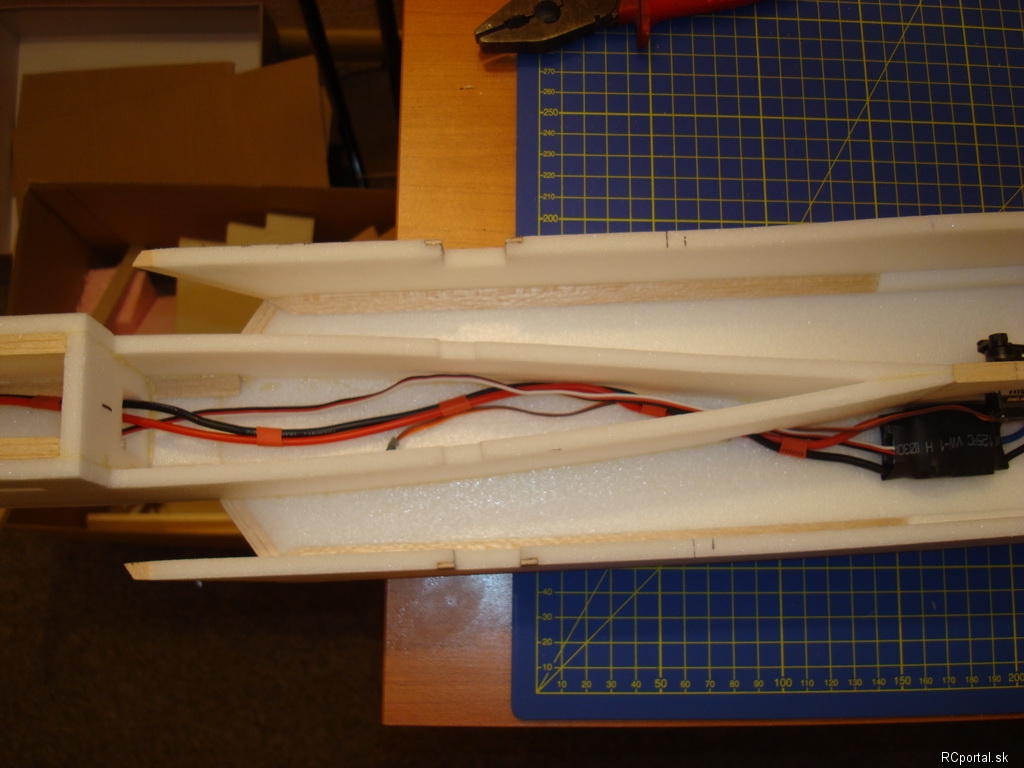

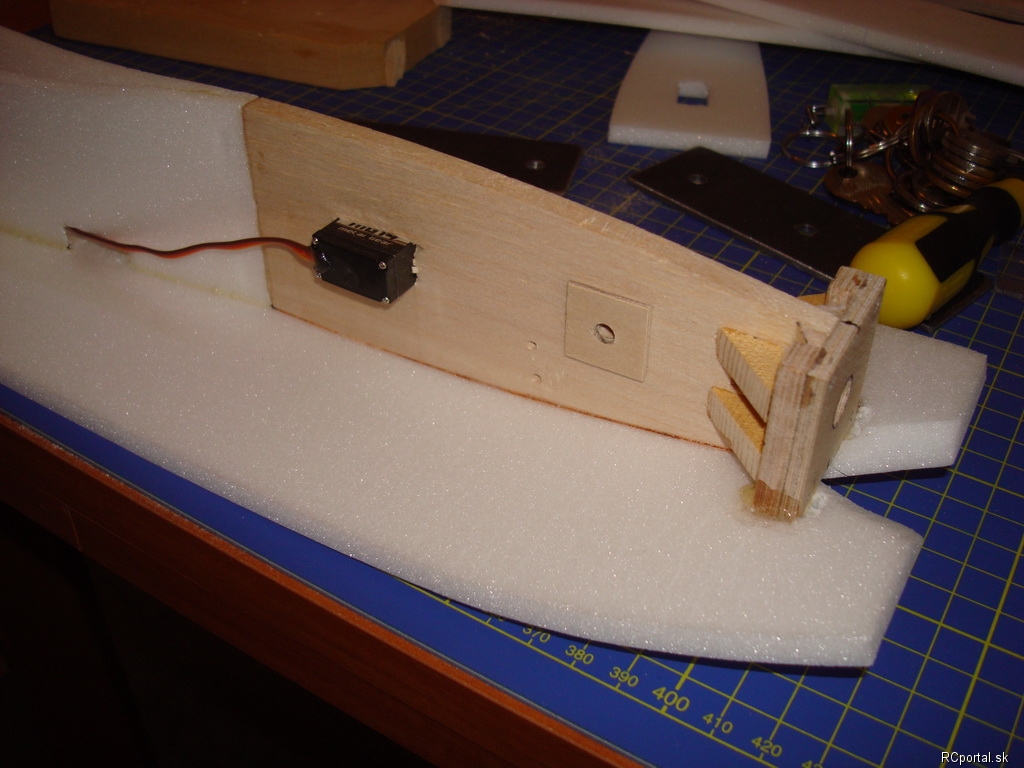

Sú sviatky, voľno tak po troške pokračujem na hornetovi...Na trupe je hodne roboty aby to bolo presné, na váhu vôbec nepozerám, mám odskúšané, že tieto parkjety a obzvlášť hornet lietajú stále dobre či vážia 500g alebo 750g, takže všetko podriaďujem pevnosti a funkčnosti aby mi čo najdlhšie vydržal. Za posledné dva dni som dal aj 4 lety s MIG-29tkou ktorá lieta od roku 2011 a je to stále paráda len už na ňom vidno všetky tie pristátia na väčšej rýchlosti, naopak F-14 Tomcat, F-15 Eagle, F-18 Hornet a SU-37 SuperFlanker s týmto nemajú najmenší problém lebo vedia sadať doslova krokom na veľkom uhle nábehu a tým pádom má model aj menšie úrazy keď sa lieta na horšom teréne. Pridávam foto, zajtra pokračujem tak potom hodím ďalšie, teraz už to pôjde rýchlo. Stále váham akú povrchovku, chcel by som nejakú autentickú z nejakého reálneho superhorneta ale tie sú väčšinou také monotónne šedé s nejakými znakmi letiek...Ešte budem hľadať...

Bydlisko: Trenčín ( 39 rokov )
milosv
modelár

Príspevkov: 247

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 13:10 | odkaz na príspevok
Pekné,pekné, nech sa darí. Kanada má asi najfarebnejšie F18 ,ale či sú to superhornety neviem zistiť s fotiek.
Bydlisko: Tekovská Breznica
pajlotmato
modelár

Príspevkov: 1482

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 17:09 | odkaz na príspevok
No zrovnané tieto sú ešte verzie F/A-18C Hornet, tú prvú naľavo už robil jeden maník tuším z Nórska vo veľkosti 120%, s povrchovkou sa naozaj vyhral a model vyzerá naozaj krásné jeho foto sú medzi poslednými v tomto blogu: http://www.rcgroups.com/forums/showthread.php?t=359325&page=344 na rcgroups fóre. Ja budem ešte pátrať po iných, pár ich už mám stiahnutých. Dnes som dosť pokročil na trupe a krídlach, foto hodín neskôr lebo ježiško mi doniesol veľmi hrubú a veľmi pútavú knihu tak to striedam s čitaním


milosv:
Pekné,pekné, nech sa darí. Kanada má asi najfarebnejšie F18 ,ale či sú to superhornety neviem zistiť s fotiek.
Bydlisko: Trenčín ( 39 rokov )
palci72
modelár

Príspevkov: 1056

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 19:13 | odkaz na príspevok
Maťo prepač že sa ťa opytam na taku možno blbu otazku ale chcel by som vediet co to znamena ked napišeš že staviaš model v 100% velkosti alebo si napisal v poslednom prispevku že manik z Norska urobil Hornet vo velkosti 120%...Tie percenta su nejaka nova kodovana mierka alebo čo to je?
Ja nepouživam alebo nestretavam tak často tento typ mierky ale čital som to aj v inych prispevkoch... tak prepač že sa pýtam ale nepoznam to...DT EDY...
Bydlisko: Podkrivaň ( 52 rokov )
milosv
modelár

Príspevkov: 247

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 19:34 | odkaz na príspevok
Tiež som sa zarazil nad tymi percentami,ale nijak som to neriešil keďže skutočný stroj má rozpetie 12,3 metra ,tak to zrejme bude mierka nejakeho plániku. Napr. Krill poużíva percentá zmenšenia skutočného lietadla ,teda 28%;33%.....
Bydlisko: Tekovská Breznica
pajlotmato
modelár

Príspevkov: 1482

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 20:24 | odkaz na príspevok
No 100 % je veľkosť originálu ktorý navrhol ten ktorý konkrétny konštruktér, od tej veľkosti sa potom robia zväčšeniny alebo zmenšeniny. Prvý kto začal konštruovať tieto parkjety a považuje sa za otca týchto konštrukcií je Steve Shumate z USA, väčšina ostatných modelov sú klony jeho konštrukcii, tu je jeho celá kolekcia: http://www.parkjets.com/free-plans/category/by-steve-shumate. Toto čo staviam ja je upravená konštrukcia horneta od Steva ale plán robil asi niekto iný lebo nie všetko pasovalo ako malo a je s tým troška viac roboty, to sa pri jeho originál plánoch nikdy nestalo a to som už pár jeho modelov staval.
Bydlisko: Trenčín ( 39 rokov )
Joba
modelár

Príspevkov: 1405

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 20:43 | odkaz na príspevok
pajlotmato:
No 100 % je veľkosť originálu ktorý navrhol ten ktorý konkrétny konštruktér, od tej veľkosti sa potom robia zväčšeniny alebo zmenšeniny. Prvý kto začal konštruovať tieto parkjety a považuje sa za otca týchto konštrukcií je Steve Shumate z USA, väčšina ostatných modelov sú klony jeho konštrukcii, tu je jeho celá kolekcia: http://www.parkjets.com/free-plans/category/by-steve-shumate. Toto čo staviam ja je upravená konštrukcia horneta od Steva ale plán robil asi niekto iný lebo nie všetko pasovalo ako malo a je s tým troška viac roboty, to sa pri jeho originál plánoch nikdy nestalo a to som už pár jeho modelov staval.

Trochu mätúce kto neštudoval hystoriu
Bydlisko: Bratislava -Karlova Ves ( 58 rokov )
palci72
modelár

Príspevkov: 1056

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 21:47 | odkaz na príspevok
"milosv"napisal si....
" Napr. Krill poużíva percentá zmenšenia skutočného lietadla ,teda 28%;33%....."

To by ale znamenalo že Hornet ktory postavil chlap z Norska vo velkosi 120% by bola velkost lietadla....napr.rozpetie 12,3m sa =100% plus 20%to by musel bit model vačši v rozpeti o 246cm od originalu....
...To je ale asi blbost pravdepodobne si to asi zle napisal.

No ak si to zhrniem z toho čo ste napisali viacerí tak som to pochopil asi takto:
Niekto nejaky konštrukter prepočital a nakreslil vykresy na stavbu tohoto modelu v určitej mierke ktora je original povodneho autora kresliča a považuje sa za 100%nu prepočitanu mierku na rc modely. A tie ostatne vykresy odvodene a prepocitane od originalu vykresu na rc model ci už zmenšené alebo zvačšené to su tie spominané %.......čiže napr...model v 100% mierke bude mat 1m rozpetie a prepočitany na 120% bude mat 1,2m....
Pochopil som to spravne?....
Ak to vie niekto vysvetlit ešte presnejšie a podrobnejšie rad sa priučim....

Mato ospravedlnujem sa nečital som pridany odkaz neovladam anglicky jazyk.... DT EDY
Bydlisko: Podkrivaň ( 52 rokov )
milosv
modelár

Príspevkov: 247

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 22:14 | odkaz na príspevok
Je to čudné, ale aj tak sme to pochopili správne (myslím tým aj seba) Maťo má svoj systém.Ja keď som si upravoval (zmenšoval a naopak)výkresy od niekoho,tak som si len prerátal mierku voči skutočnému stroju,len pre info ...napr 1:10.
Bydlisko: Tekovská Breznica
pajlotmato
modelár

Príspevkov: 1482

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 22:31 | odkaz na príspevok
Je to presne tak ako napisal palci72...Moj 100% superhornet ma rozpatie 728mm...
Bydlisko: Trenčín ( 39 rokov )
