Technické parametre
| Výrobca: | RCexplorer + ja | Rozpätie: | 1100 mm | Hmotnosť: | 847 g |
| Kategória: | Koptéry | Dĺžka: | 1100 mm | Materiál: | laminát, drevo |
| Motor: | 3x DT750 |
Popis
Tricopter postavený podľa plánu RCexplorer. Bola to rýchla stavba a veľmi jednoduchá. Teším sa tomu najviac, že tricopter lieta, po nastavení je naozaj veľmi stabilný.
Osadenie:
- doska HKboard v2.1
- DT750 motory
- Plush 18A regulátory
- BB-380MG servo
- 2200mAh 3s batéria
- prijímač HK 6ch
- 4700uF kapacitor
- snímač napätia článkov s alarmom
Vyrobil som si jednoduchý uhlíkový podvozok, pretože pod tricopterom budem voziť kamerku. Momentálne má váhu 847g, s kamerkou počítam váhu okolo kila. Už sa teším na prvé zábery. Zatiaľ len videjko z prvých pokusov o visenie:
odkaz na Youtube
Trošku mi trvalo, kým som ho nastavil pre stabilný let, ale to bola iba otázka pár vzlietnutí. Už som bol s Tricopterom aj na prechádzke
Postupne budem pridávať do témy môj progres. Je to môj prvý multikopter, veľmi sa z neho teším a čoskoro pribudne aj prvé video z vtáčej perspektívy.
Viac foto v galérii.
Osadenie:
- doska HKboard v2.1
- DT750 motory
- Plush 18A regulátory
- BB-380MG servo
- 2200mAh 3s batéria
- prijímač HK 6ch
- 4700uF kapacitor
- snímač napätia článkov s alarmom
Vyrobil som si jednoduchý uhlíkový podvozok, pretože pod tricopterom budem voziť kamerku. Momentálne má váhu 847g, s kamerkou počítam váhu okolo kila. Už sa teším na prvé zábery. Zatiaľ len videjko z prvých pokusov o visenie:
odkaz na Youtube
Trošku mi trvalo, kým som ho nastavil pre stabilný let, ale to bola iba otázka pár vzlietnutí. Už som bol s Tricopterom aj na prechádzke
Postupne budem pridávať do témy môj progres. Je to môj prvý multikopter, veľmi sa z neho teším a čoskoro pribudne aj prvé video z vtáčej perspektívy. Viac foto v galérii.
ID Modelu: AM1525 | Zobrazenia: 13557 | Pridané: 6. 4. 2012 o 12:53 | Autor: DaggyMAC
Motory…
Konektory pripravené na…
Dosky z…
Nahrubo postavený…
Yaw…
Flashovanie…
Hotový…
Pozičné…
Osadzovanie…
Hotový…
Detail…
Detail yaw…
Tricopter tesne pred úplne…
Screenshot…
| Autor | Správa |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
Nooo, pekne si to spravil Blahoželám! Ja som svoj už predal, túto sezónu sa chystám na hexakopter, tak uvidíme...Ak ti môžem poradiť, mne sa osvedčili ledky aj na bokoch ramien z vonkajšej strany na predných a z hornej strany na zadnom. Aspoň tak jeden segment (3 ledky), lebo keď si ďalej, tak zopár desiatok metrov od seba, tak tie spodné nevidíš (hlavne keď nie si s ním vysoko) a ľahko stratíš orientáciu. Pomáha to aj cez deň, hlavne keď je mierne pod mrakom. No veď uvidíš, keď s ním polietaš aj niekde na lúke. Teším sa na video! |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
A ten "4700uF kapacitor" to si kam dával a načo? |
|
DaggyMAC team RCPortál
Príspevkov: 1734 Moje modely Poslať správu |
Kapacitor som mal zvyšný, tak som ho pripojil na battery port do prijímača pre bezpečnosť. Viem že prakticky nemá význam, ale dal som ho tam. Kapacitory dávam do každého modelu, na ktorom mám zvyšné miesto v prijímači. Mám menšie problémy s vibráciami a plávaním obrazu pri nahrávaní, vrtule som vyvážil a ďalší týždeň sa chystám dynamicky vyvážiť aj motory. Najlepšie sa mi ako tlmiaca hmota osvedčil mäkký molitan, ktorý stlačím medzi kamerku a držiak pryžovými gumkami. S tými motormi má tricopter brutálny ťah, na maximálne otáčky som ho ešte nikdy nemal, už pri 3/4 plynu letí hore ako raketa, visí skoro na 1/2 dráhy plynu s plnou záťažou, bez kamery visí na 2/5 plynu. Veľmi sa z neho teším, je to mašinka |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
Áno, vibrácie sú pri multikopteroch stály problém (aj keď sa ti nezdá, že vibruje, na kamere to potom vidno). Tam sa ukáže/prejaví kvalita použitých motorov a vrtulí. Čím drahšie, tým by mali byť aj lepšie vyvážené. Ak nie, musíš sa snažiť urobiť to dodatočne sám. Taktiež, ja som vyskúšal ramená zo smreku - nepoužiteľné, lebo mäkké drevo. Potom som vyskúšal dubové, lepšie ale tiež mierne pružné, aj torzná tuhosť nie je uspokojivá. Najlepšie sa mi osvedčili hliníkové, v Baumaxe majú asi za 3,30€ meter 10x10 profil. Aj v tom servo mechanizme nemá byť žiadna vôľa, lebo to tiež potom spôsobuje vibrácie. |
|
janyx modelár
Príspevkov: 40 Moje modely Poslať správu |
v utorok som ho videl lietat. ma perfektny zvuk, ako stado nasranych cmeliakov. |
|
DaggyMAC team RCPortál
Príspevkov: 1734 Moje modely Poslať správu |
Najprv chcem experiment s drevom, pretože drevo má tlmiaci efekt, hliník brutálne vedie vibrácie, ale zase je úžasne pevný a perfektne rovný. Ten mechanizmus serva je naozaj pevný, bolo to trošku tuhé, tak som namastil prevody serva a aj ten mechanizmus, teraz je to príjemne tuhé a úplne bez vôlí. Skôr som sa bál toho, že mám analógové servo, či to bude stíhať s rýchlosťou, ale chvost tricoptera je pekne stabilný, takže som spokojný. S tou orientáciou máš pravdu, ľahko sa stratíš, ale kamerku som dal trošku dopredu, takže mi trčí a vďaka tomu sa viem rýchlo zorientovať podľa kamery a zadného oranžového ramena. Ak budem mať FPV, tak to bude už jedno |
|
DaggyMAC team RCPortál
Príspevkov: 1734 Moje modely Poslať správu |
Tak konečne mám doma aj FPV kombo. Je to úplne iné lietanie, teším sa z toho a veľmi sa mi to páči. Spravil som video z prvých letov: odkaz na Youtube |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
Ahoj, veľmi pekné video, aj keď trocha vidno tú SW stabilizáciu. Ale musím sa priznať, že ja také dobré ešte nemám.... Ako video linka? Nemal si blackouty? To máš tie prutové anténky? Ja som si na to dal cloverleaf antény a dobrý singál mám aj do kilometra, aj keď mi to občas "zašuští", podľa polohy lietadla/koptera... (resp. antény) Mám nasnímané celkom pekné zábery z cvičenia záchranárov, ale zatiaľ som ho nespracoval, nejako mi nevychádza čas. Ani tých záchrnárov nemám v akcii, len ako pripravujú hromadnú nehodu, nevyšiel čas, boli pozadu s časovým plánom a ja som už musel odísť potom...  |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
Ešte jedna vec, na videu nevidno, či video prijímač napájaš 3S alebo 2S baterkou, ale doporučuje sa 2S, lebo potom sa prijímač prehrieva, hlavne v lete. 2S bohato stačí na napájanie. |
|
DaggyMAC team RCPortál
Príspevkov: 1734 Moje modely Poslať správu |
Tá stabilizácia tam vidieť preto, lebo mám zle uchytenú kameru - tricopter je stabilný ale pri poryvoch vetra mi hádže s držiakom kamery, ale už mám nápad, ako to odstrániť, takže časom pribudnú lepšie videá. Chcel som len vidieť, ako si s tým poradí After Effects a je to celkom pozerateľné, takže som spokojný. Lietal som hneď ako som dopájkoval kontakty, ešte boli spoje horúce  Prijímač napájam 3S LiPoly, nehreje sa nejak strašne. Teplý je, ale nie horúci. Zatiaľ som používal televízor, ale za cca týždeň mi príde maličký displej, nech to mám viac "portable". Naozaj sa teším na FPV lietanie, veľmi ma to chytilo. Lietal som 300m s klasickou anténou a keď mi tricopter tienil, tak som mal menšie rušenie, ale obraz som mal stále, blackout som ešte nemal. Tiež si chcem spravit cloverleaf anténu aspoň na vysielač. |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
Hej, do cca 300 m to v pohode ide aj so stock anténami. FPV je cool aj mňa to hrozne baví.Tu máš skvelý návod na cloverleaf anténky http://www.rcgroups.com/forums/showthread.php?t=1388264 Ja som kupoval, cca 40€ aj s pošotvným za obidve, ale keď ich zničím, tak si skúsim spraviť sám, dúfam, že k tomu nedojde... |
|
DaggyMAC team RCPortál
Príspevkov: 1734 Moje modely Poslať správu |
Návod na cloverleaf anténky mám preštudovaný, pustím sa do toho čo najskôr, keď mi vyjde čas. Aký máš dosah s cloverleaf anténkou? Na prijímači máš akú anténu? Lietaš 1km s Turnigy rádiom? |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |

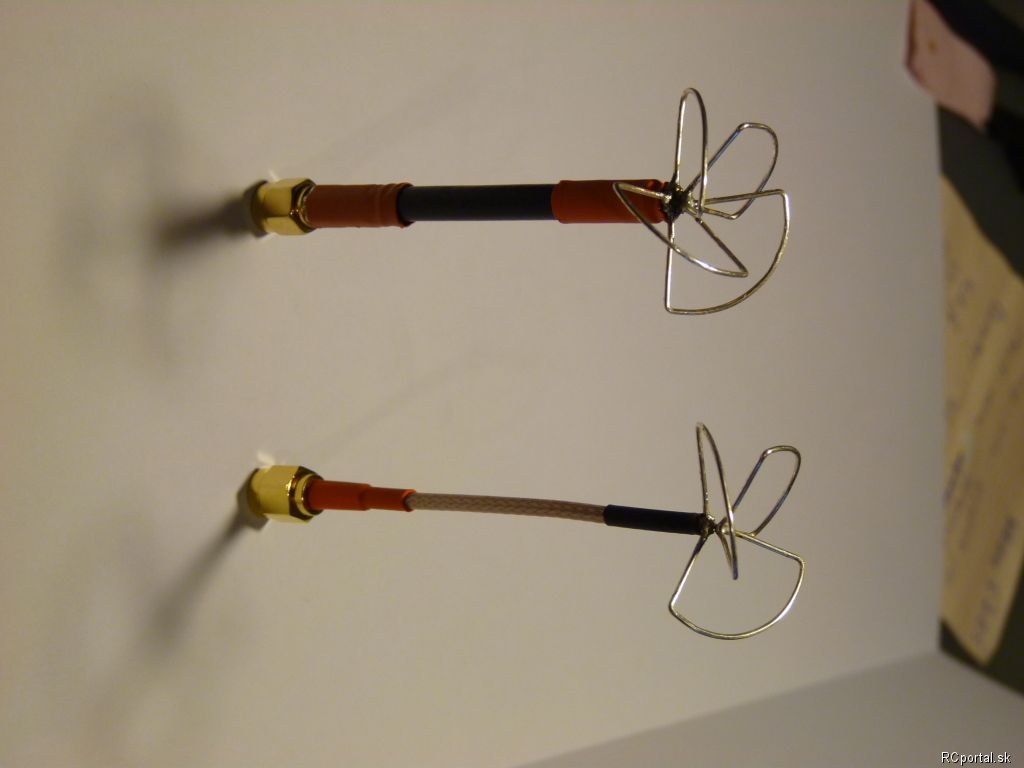

Cloveleaf mám prijímač aj vysielač, takéto  ale mne to robil jeden Rumunský borec na antény. Ešte som veľa letov neabsolvoval, test som robil na 1 km, ďalej som nešiel, niekedy, keď budem mať čas, tak skúsim absolútny dosah, ale asi to spravím nejakou bezpečnou metódou s nejakým pomocníkm. Ale neponáhľam sa s tým, nemienim lietať ďalej ako kilometer, aj to je dosť ďaleko. Len som chcel mať istotu, že cca 1 km som OK. Áno, lietam s Turnigy rádiom, ale mám tam FrSky modul. Mám v kopteri Naza a tam som potreboval FailSafe, lebo keby som nemal, tak Naza môže uletieť (lebo uchová si poslednú hodontu plynu) pri strate signálu a to som nechcel riskovať. Aj celkovo z hľadiska bezpečnosti sa mi to zdá lepšie. |
|
flyingislife team RCPortál
Príspevkov: 1121 Moje modely Poslať správu |
Veľmi pekný a užitočne napísaný popis k modelu. Už len doladiť najmenšie detaily a bude to super. Na filmovanie to bude dokonalý nástroj. Plánuješ s tým točiť viac týchto videí? |
|
explorer modelár
Príspevkov: 74 Moje modely Poslať správu |
Cloverleaf anteny mam aj na video prijimaci aj na video vysielaci uz dlhsiu dobu a je to uplna pohoda. Funguju spolahlivo. Najlepsie je si spravit sablony a ohybat to podla nich. Problem nastane akurat ked omylom jednu prisadnes  sa mi raz stalo, to potom uz len vyrobit novu Ja momentalne na fpv stavam hexakopter, predsalen ta nosnost je vyssia a quad uz ma troska problem s tym co som tam napratal |
