CANALIGHT 7280

Pridané: 16. 7. 2012 o 12:24 | ID článku: CLA134 | Zobrazenia: 8446x | Komentárov: 20 | Autor: Tibor889

K stavbe tohto svietidla CANALIGHT 7280 som mal 4 motívy:
1. Potreboval som svietidlo na svoju záhradu: exteriér o dĺžke cca. 60m a šírke 10m. pri použití halogénu 500W (uhol rozptylu 120 st.) som osvetľoval rovnako aj susedovie záhrady a „dostrel“ nebol bohvieaký. Najviac platiť za osvetľovanie (ročne desiatky eúr ) ,ma nelákalo.
2. Chcel som na akcie prenosné svietidlo napájateľné rovnako ako heli z LiPol
3. Nabudil ma Filip Dekleva s jeho xenónovým svietidlom na akcii v TT že žiarovka je akosi slabá ( a to som si myslel že akú mám super lampu

). No teda hádam nebudú mať bratia „čecháčkovia“ lepšie svietidlá ako my nie?

4. Lákalo ma dlho otestovať dostupné výkonové LED .

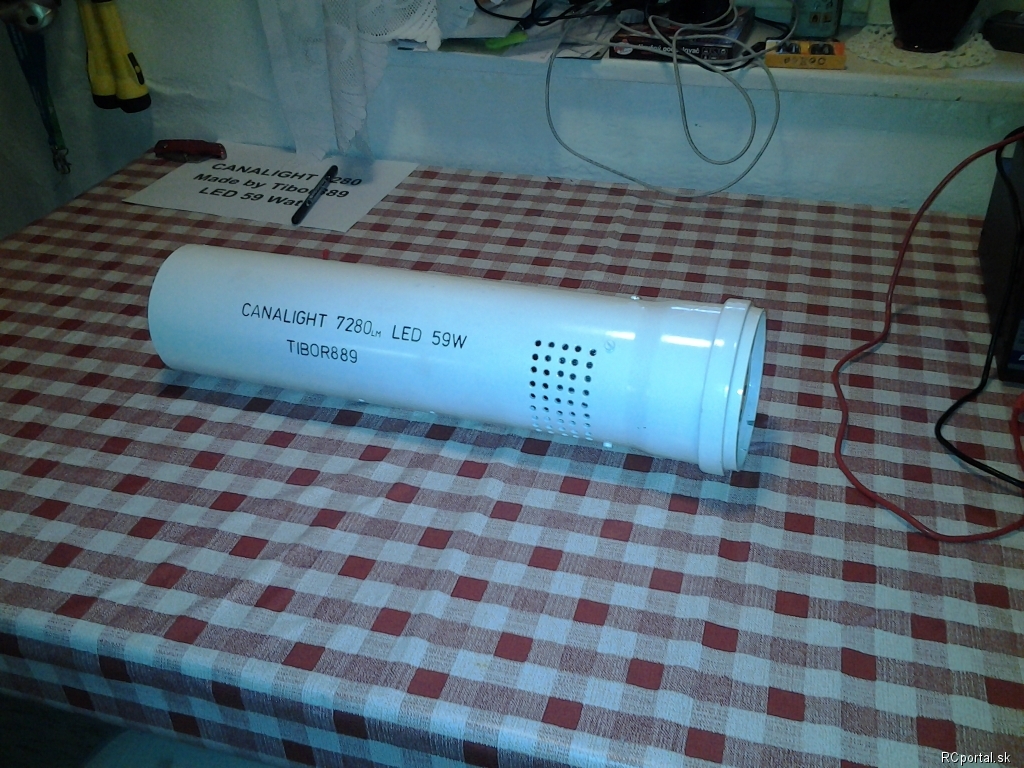

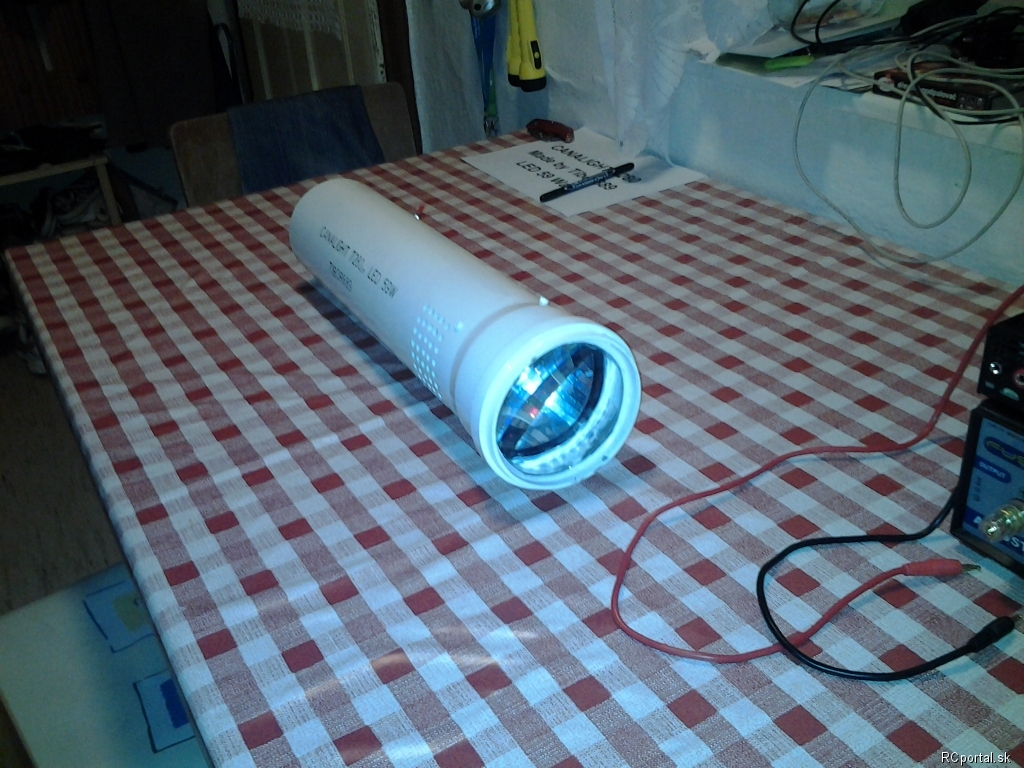

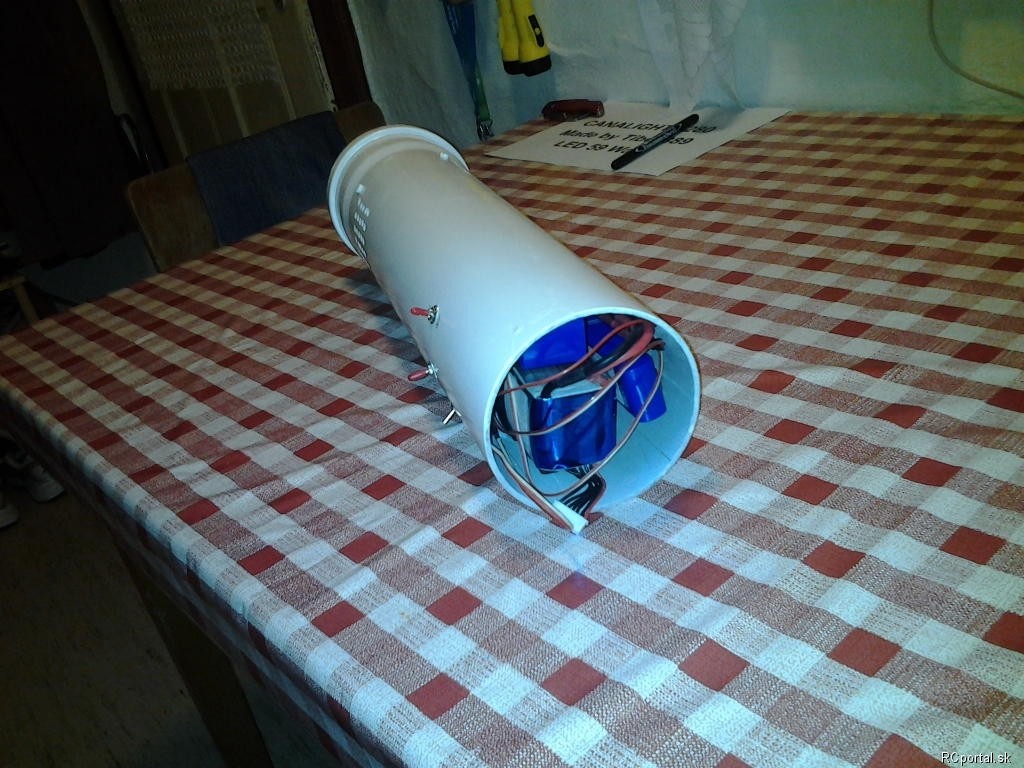

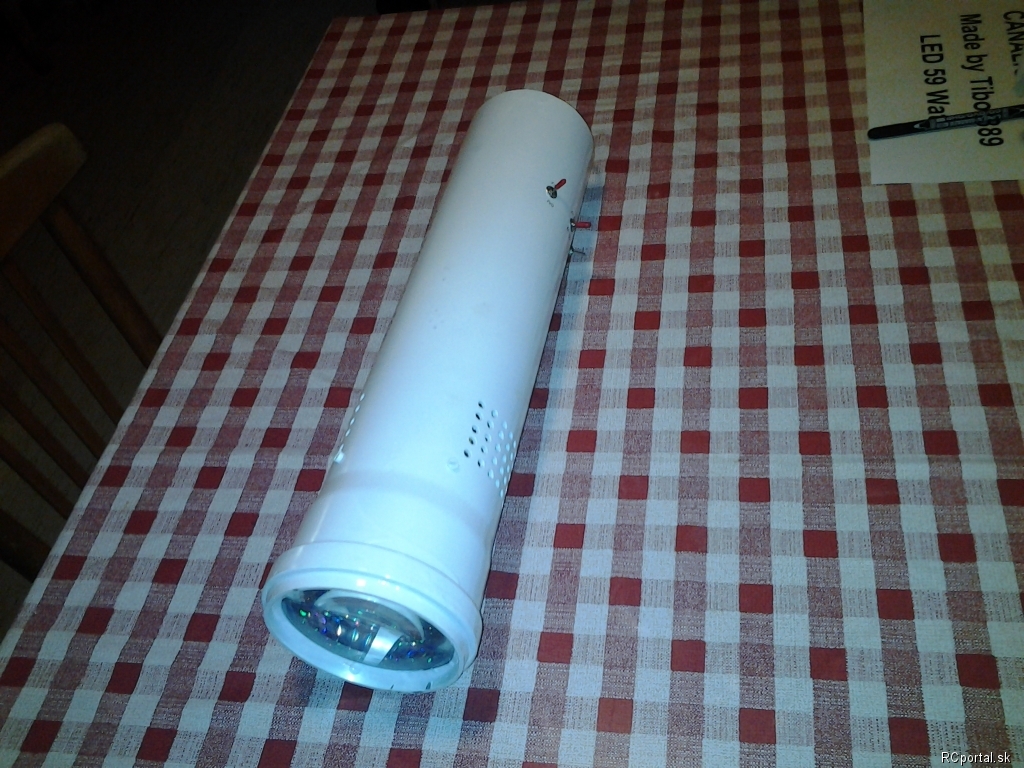

Svietidlo je postavené takmer celé zo šuplíkových zásob. CANALIGHT preto, lebo je osadené v odpadovej rúre dn 110. 7280 je svietivosť led v lm pri nominálnom napätí. Led má výkon 59W pri nominálnom napätí 56V. Je tvorená poľom 18x18 LED na jednom hliníkovom nosiči. LED som kúpil, keďže má rozptyl 120 st. potreboval som ho zúžiť, použil som reflektor z vyradenej baterky (upravil som ho tak, aby bola LED aspoň približne v ohnisku) , šošovku z lupy čo som mal doma snáď ešte po pradedovi, osadil som LED na chladič procesora s ventilátorom (5€ výpredaj v pc obchode). Vypínače som mal doma, aku zatiaľ z heli 12čl. + 2čl. na LED a 3čl. na ventilátor. ( po kúpe aku prerobím na čo najmenej bateriek) . Ešte k nemu chcem vyrobiť sieťový zdroj aby splnil účel na osvetlenie záhrady. Chcel by som ho ako modul namiesto aku dovnútra. Chýba ešte uzáver na koniec a rúčka (uvažoval som použiť rúčku z murárskeho hobla no momentálne ešte hobel potrebujem

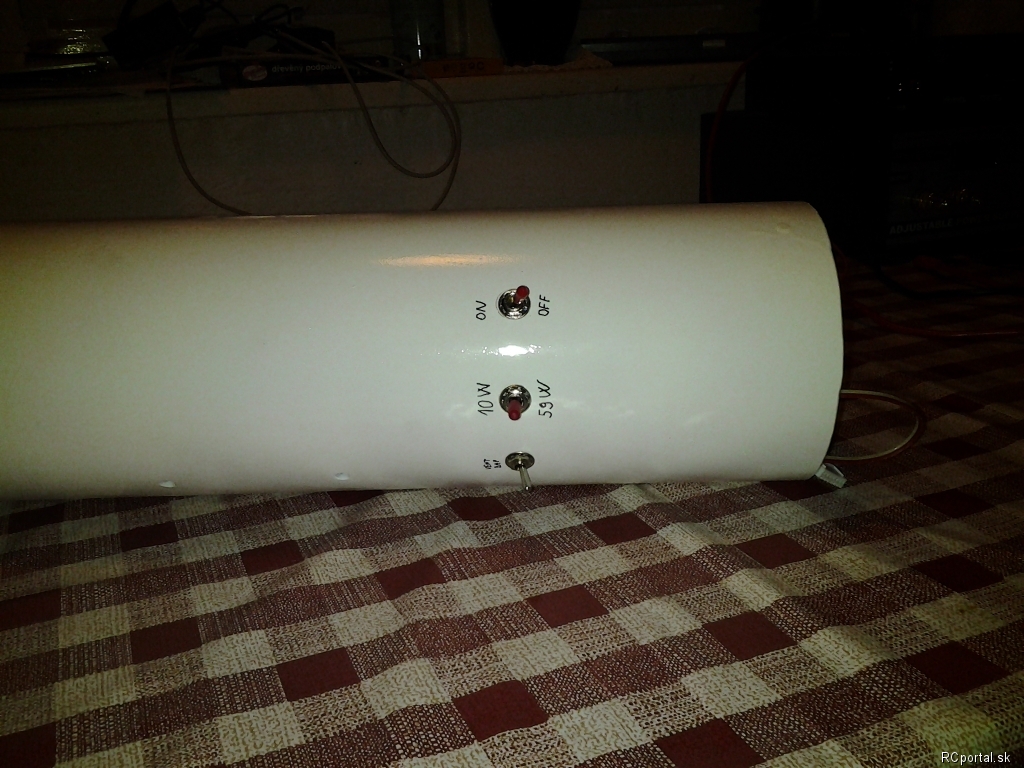

) . Vypínače umožňujú prepínať výkon LED na cca 10-14 W a 55-77W podľa stavu aku, a zapnutie ventilátora. Pri výkone 77W má LED svietivosť cca. 9 000lm. Maximum pri dobrom chladení je 10 000lm. Nemám žiadny driver pre LED (ani som na webe nenašiel vhodný), takže je pripojená priamo na aku. Keďže je to lipol napätie priebežne klesá a pri vybitých LiPol je svietivosť 6200 lm. To je možno výzva pre znalých na výrobu nejakého drivera

. S použitou optikou je vyžarovací uhol cca. 30st. Ak by bola vhodná optika ako pre diaľkové super baterky 5st., bola by dosiahnuteľná svietivosť 1 217 000cd, teraz je to 34 000cd. Pri takej optike by sa dalo na vzdialenosť 2km čítať noviny.
Pre porovnanie :
Pri výkone 10-14W svieti podobne ako 75-100W žiarovka. Pri výkone 55-77W je to ako 400-600W halogénový reflektor. Halogén má však rozptyl na 120-140st, ja to mám zúžené na 30st. samozrejme počítam so stratou na optike cca 20-30%.
Zvažoval som aj výkonnejšie led, no tam už s narastajúcim príkonom nestúpa nejako svietivost. Napr. 200W led čo je maximum čo som našiel má svietivosť len dvojnásobnú, a spotrebu 3,4 násobnú. Samozrejme ani nehovorím o cene- tá je dvojnásobná ako svietivosť. Keďže ju chcem aj ako prenosnú voľba bola jasná.
Video zo skúšky (nekvalitné z tabletu) naživo je to lepšie.
http://youtu.be/7bEA48kNt-M
Foto

Najnovšie články v kategórii Ostatné

Buying Arcade Machines in A Global Perspective
Coin-Operated Arcade Machines: Common Issues and Essential Maintenance Tips
Mini Claw Machines and Trusted Claw Machine: Elevate Your Arcade’s Appeal
Punch Bag Machines and Flipper Machines: Energizing Your Arcade
Super Bikes 2 and Lucky Monopoly: Arcade Machines That Set the Bar High

1 2

Autor	Správa
poison modelár Príspevkov: 3389 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 12:43 \| odkaz na príspevok Tibo ty si na tieto veci proste macher. Vcul si majster svetla. Bydlisko: Madunice ( 46 rokov ) Súhlasím +0 (?)
Tibor889 modelár Príspevkov: 997 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 13:09 \| odkaz na príspevok Bydlisko: Boleráz-Klčovany ( 46 rokov ) Súhlasím +0 (?)
martin.b modelár Príspevkov: 1066 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 13:14 \| odkaz na príspevok co tam je za ledky? ak som dobre pochopil tak ich je tam 324ks... pride mi to strasne vela ale asi som to zle pochopil... podobnu svietivost (teoreticku neviem ci si to aj meral) by sa dalo dosiahnut s 10timi xm-l. pri polemizovani o rucke z murarskeho hobla som si oprskal monitor Bydlisko: Nitra Súhlasím +0 (?)

Tibor889 modelár Príspevkov: 997 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 13:16 \| odkaz na príspevok to je na jednom čipe, ten má aktívny priemer myslím 22 mm. Bydlisko: Boleráz-Klčovany ( 46 rokov ) Súhlasím +0 (?)
martin.b modelár Príspevkov: 1066 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 13:19 \| odkaz na príspevok cize v jednom puzdre tak ako su P7 a XM-L, uz chapem.... Bydlisko: Nitra Súhlasím +0 (?)
Tibor889 modelár Príspevkov: 997 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 13:23 \| odkaz na príspevok Led je CITIZEN s max výkonom 144W ale to neviem uregulovať bez drivera s reguláciou prúdu a meraním teploty. Bydlisko: Boleráz-Klčovany ( 46 rokov ) Súhlasím +0 (?)

martin.b modelár Príspevkov: 1066 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 13:59 \| odkaz na príspevok to uz bude dost problem uregulovat (otazne je ci je to nutne, ak ti nevadi postupne znizovanie vykonu a mas vyriesenu vystrahu pre podvibitie tak je to asi aj zbytocne) ... Bydlisko: Nitra Súhlasím +0 (?)
Tibor889 modelár Príspevkov: 997 Moje modely Poslať správu	Správa zaslaná: 16. 7. 2012 o 14:02 \| odkaz na príspevok Preto som to vyriešil takto jednoducho, nechcem to komplikovať, tak ako to mám to pre mňa stačí. S aku 3300mAh to svieti dve hodiny na maximálny výkon teda daný napätím, pri slabom výkone je to nejakých 10 hodín to je do pohody. Urobím k tomu ešte sieťový zdroj a pri ňom sa možno s reguláciou pohrám. Bydlisko: Boleráz-Klčovany ( 46 rokov ) Súhlasím +0 (?)

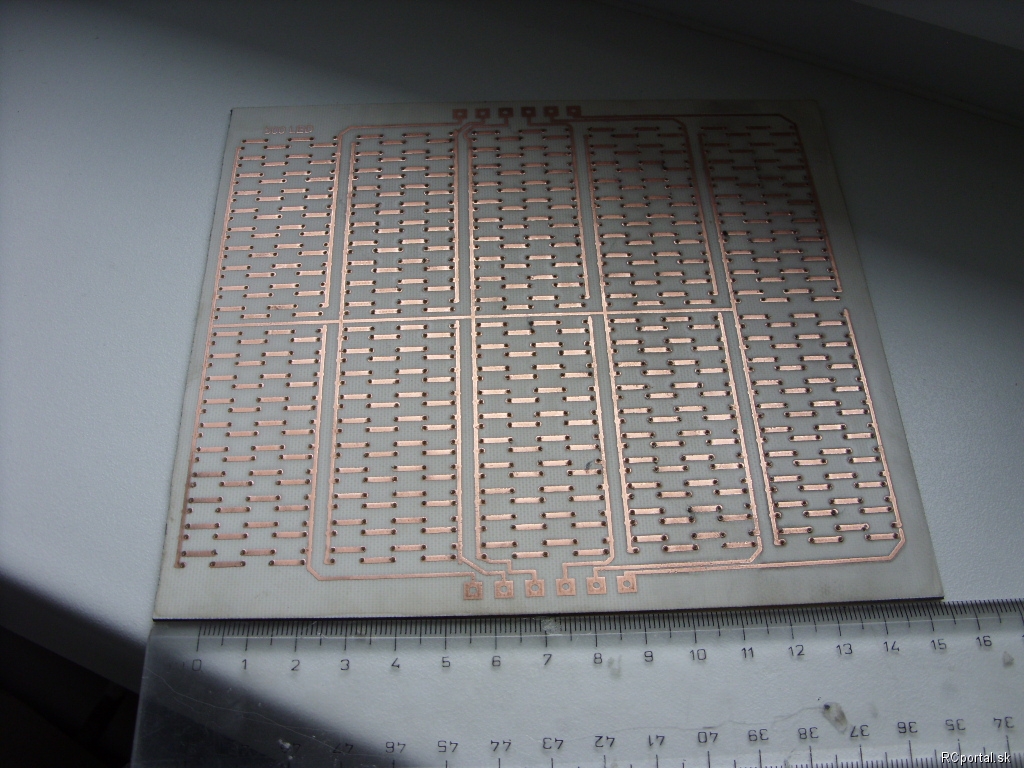

genius3258 modelár Príspevkov: 988 Moje modely Poslať správu	Správa zaslaná: 17. 7. 2012 o 10:05 \| odkaz na príspevok odkiaľ si zohnal tú led a za koľko ? pokúšam sa o niečo podobné ale s obyčajnými 500 5mm vysokosvietivými led teraz neviem či sa na to vykašlať a spraviť to s jednou výkonovou alebo tak ako som to chcel doteraz (ale keď už som vrtal tých 1000dier...) Bydlisko: Ružomberok ( 26 rokov ) Súhlasím +0 (?)
Tibor889 modelár Príspevkov: 997 Moje modely Poslať správu	Správa zaslaná: 17. 7. 2012 o 21:16 \| odkaz na príspevok http://www.tme.eu/sk/katalog/led-diody-vykonne-ostatne_112916/#id_category=112916&page=1&s_field=artykul&s_order=ASC Genius, na tvojom mieste by som sa na to asi vykaslal, nestoji to za tu pracnost, zaroven efekt nebude taky ako ocakavas. Je vsak pravda ze ak dosiahnes rovnaky svetelny vykon pri rovnakom prikone tak vyhodou je ze nemusis pouzit aktivne chladenie. Ja som na tomto stravil zatial dva a pol dna a este to nie je hotove. Ale moj cas je dost vzacny na to aby som spajkoval 500 LED. Bydlisko: Boleráz-Klčovany ( 46 rokov ) Súhlasím +0 (?)
martin.b modelár Príspevkov: 1066 Moje modely Poslať správu	Správa zaslaná: 18. 7. 2012 o 09:36 \| odkaz na príspevok genius: ja by som sa na tvojom mieste vykaslal na to... hlavne v dnesnej dobe ked kupis 900lm ledku za 10-15$ alebo kupis dve tieto aurory a bude to svietit este viac. auroru som vybral preto lebo ju mam a pouzivam na bike... Bydlisko: Nitra Súhlasím +0 (?)
Tibor889 modelár Príspevkov: 997 Moje modely Poslať správu	Správa zaslaná: 18. 7. 2012 o 12:16 \| odkaz na príspevok Jáááj keby som pred stavbou vedel čo viem teraz . mám kontakt priamo na čínskeho výrobcu a tu sú kúsok iné ceny. za 30$ led o svietivosti 8000lm a pod. až do 900W LED o svietivosti 80 000lm to sú už iné vypalováky. Samozrejme sú tam aj minimálne objednané množstvá a pod, ale to by sa dalo poriešiť. Doprava 5-7 dní , cena dopravy 20$. Tu máš linku na jeden taký plošák http://www.luckysunny-opto.com.cn/product/593369029-213868769/900W_COB_LED.html Cena je 560$ ako zadarmo nie Bydlisko: Boleráz-Klčovany ( 46 rokov ) Súhlasím +0 (?)
genius3258 modelár Príspevkov: 988 Moje modely Poslať správu	Správa zaslaná: 18. 7. 2012 o 14:08 \| odkaz na príspevok 560$ ? také lacné ja nechcem, to je pod moju úroveň D pozeral som 50w ledky na ebayi a cena vyzerá byť primeraná, len by som ešte musel nejak poriešiť ten driver US $16.35 http://www.ebay.com/itm/10W-30W-50W-LED-IC-High-Power-LED-800LM-Lamp-Blub-Cold-white-Warm-White-/261018081075?pt=LH_DefaultDomain_0&var=&hash=item3cc5e3d733#ht_2379wt_1139 Bydlisko: Ružomberok ( 26 rokov ) Súhlasím +0 (?)
Tibor889 modelár Príspevkov: 997 Moje modely Poslať správu	Správa zaslaná: 18. 7. 2012 o 15:00 \| odkaz na príspevok Pokiaľ mu urobíš dobré chladenie myslím predimenzované tak sa driverom nemusíš zapodievať, stačí mu dodržať maximálne napätie. Len potom je nevýhoda klesajúcej svietivosti pri poklese napätia. Ale to už záleží natom, na čo to chceš použiť. Ja som robil kompromis že som chcel mať aj stacionár na záhradu aj ručnú baterku (takú väčšiu ) Ono pri tomto výkone je ťažšie nájsť pasívny chladič a keď aj ano je obrovský, preto som tam dal aktívny z procesora ten je schopný uchladiť výkony (tepelné) do tých 60-70W, tie lepšie aj viac, ale ja som šetril Ak chceš na to driver tak tu je, asi je to ten istý výrobca http://www.ledwv.com/en/power-led-driver-50w-p-86.html Bydlisko: Boleráz-Klčovany ( 46 rokov ) Súhlasím +0 (?)
genius3258 modelár Príspevkov: 988 Moje modely Poslať správu	Správa zaslaná: 18. 7. 2012 o 16:27 \| odkaz na príspevok aj ja chcem použiť chladič z procesora mám ten kruhový intelácky čo dávajú teraz k i5 kám je to šit ale na toto by mal stačit... myslím ten driver čo si postol ty by mi teda moc nepomohol (imput voltage 80-135V AC) skôr by sa mi hodilo niečo takéto: http://www.ebay.com/itm/50W-LED-Driver-High-Power-DC12v-For-50-Watt-LED-Light-output-30-36v-1-5A-/110910720034?pt=LH_DefaultDomain_0&hash=item19d2cb4822#ht_1754wt_952 ale 17usd za kus "čínskej techniky" no,ešte uvidím Bydlisko: Ružomberok ( 26 rokov ) Súhlasím +0 (?)
