Technické parametre
| Výrobca: | RCFLY.cz | Rozpätie: | 1968 mm | Hmotnosť: | 3240 g |
| Kategória: | Lietadla - elektrické | Dĺžka: | 1552 mm | Materiál: | EPP + uhlík + balza + preglejka |
| Motor: | 2 x TURNIGY 2826/1350kv + 2 x TURNIGY 2830/1050kv |
Popis
Tak som sa do neho konečne pustil, zaleží koľko času budem mať ale možno s ním polietam na jar z...nechcem to súriť, hlavne nech je to poriadne...Bude to mať aj osvetlenie, v smerovke mám už LEDku nainštalovanú, momentálne pracujem na krídlach, je s tým hodne práce pretože to treba poriadne vystužiť, pri rozpätií dva metre na to EPPčko pôsobia už značné sily a to chce niečo viac ako 2mm uhlík
Model bude na predaj tak nech prípadný záujemca začne šetriť Tu je pár fotiek zo stavby, priebežne budem pridávať ďalšie...Už sa nemôžem dočkať toho zvuku štyroch strieďákov s trojlistými vrtuľami...Fotka hore je z internetu, tak nejak by mal vyzerať keď bude hotový...Nakoľko ku nemu nieje návod len jednoduchá schéme s pár kótami tak musím všetko vymyslieť...najhoršie bude podľa mňa vymyslieť uchytenie krídla k trupu...
Model bude na predaj tak nech prípadný záujemca začne šetriť Tu je pár fotiek zo stavby, priebežne budem pridávať ďalšie...Už sa nemôžem dočkať toho zvuku štyroch strieďákov s trojlistými vrtuľami...Fotka hore je z internetu, tak nejak by mal vyzerať keď bude hotový...Nakoľko ku nemu nieje návod len jednoduchá schéme s pár kótami tak musím všetko vymyslieť...najhoršie bude podľa mňa vymyslieť uchytenie krídla k trupu...
Zobraziť pokračovanie
ID Modelu: AM888 | Zobrazenia: 62155 | Pridané: 13. 9. 2011 o 22:14 | Autor: pajlotmato
| Autor | Správa | |
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |

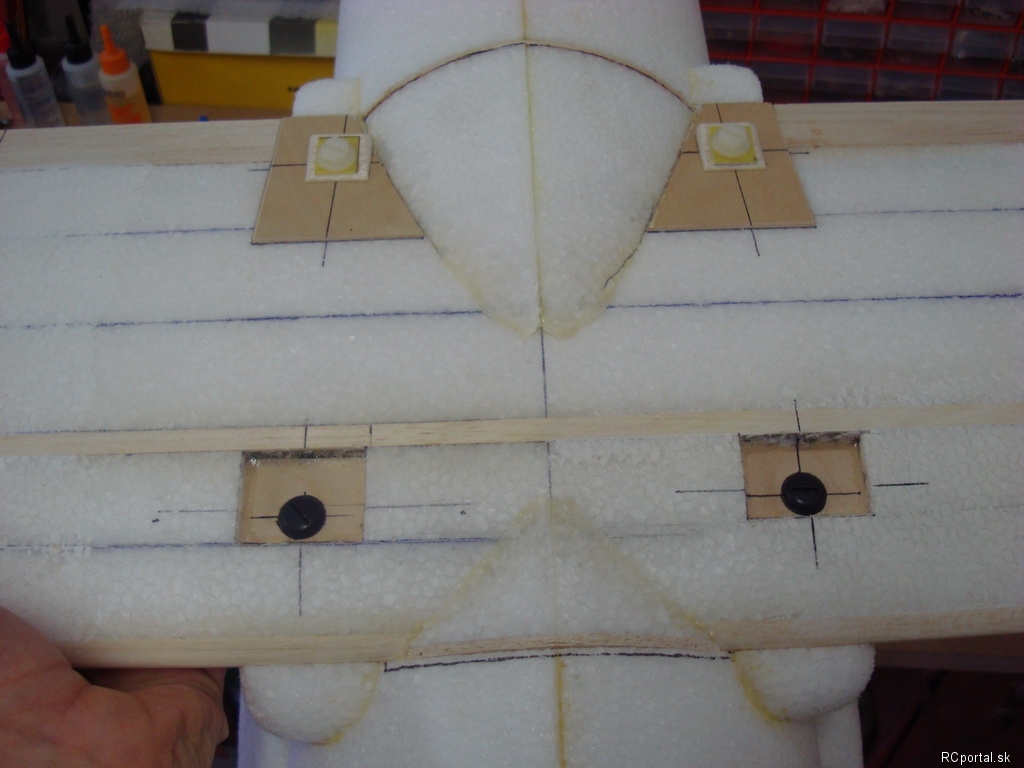

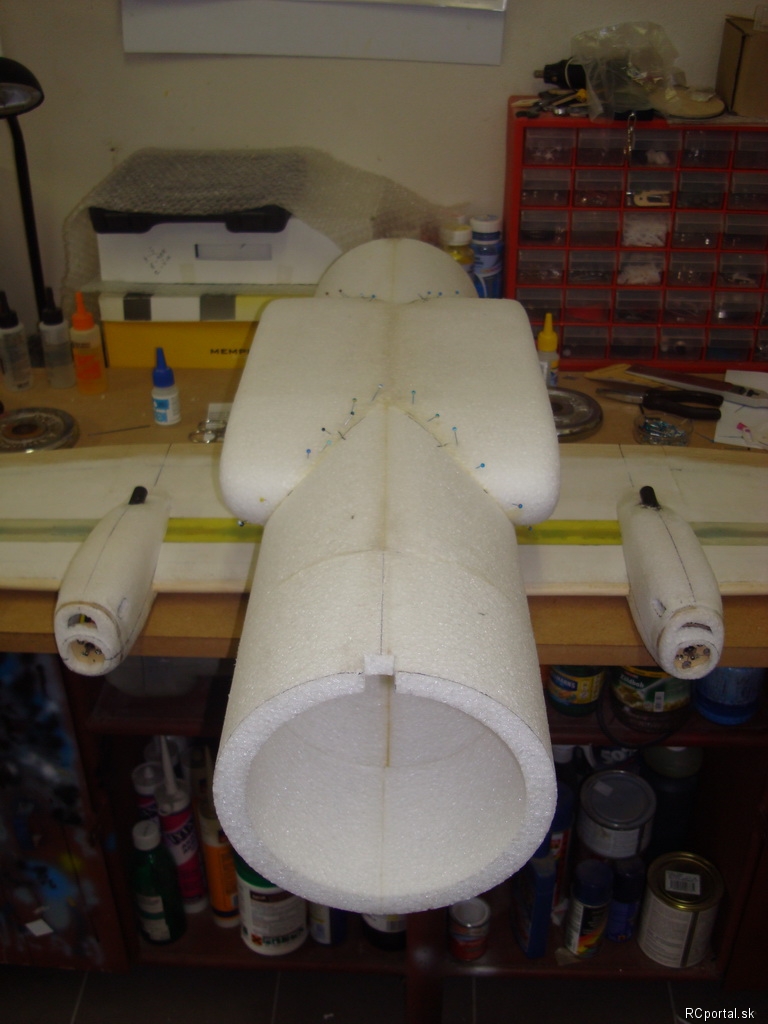

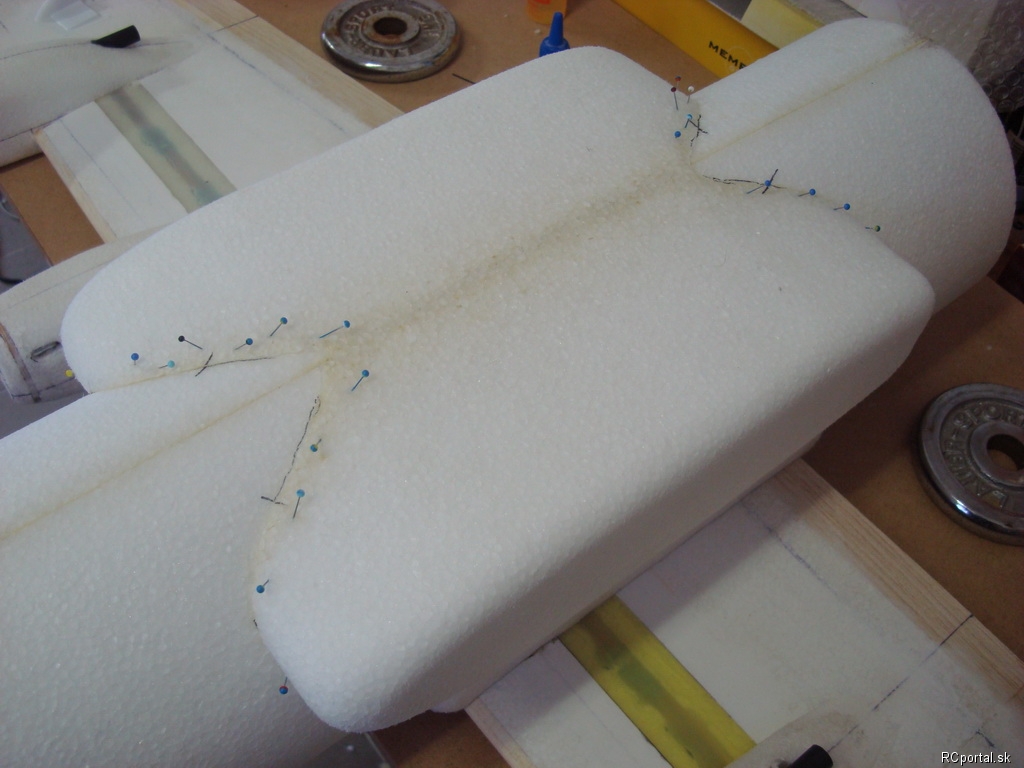

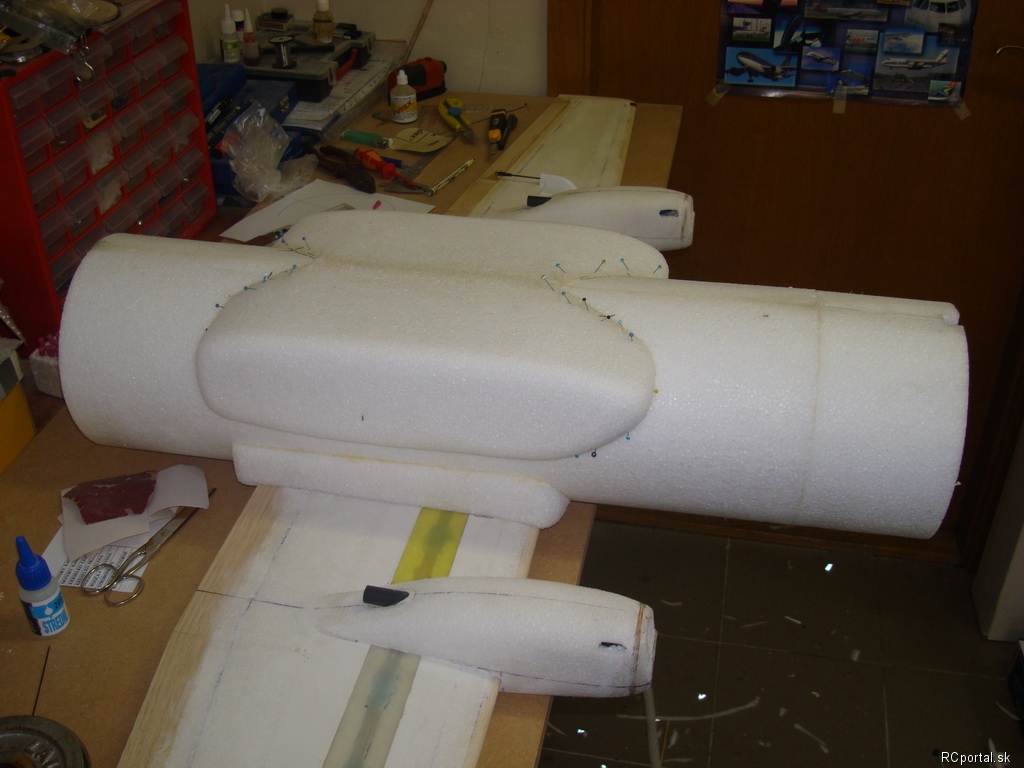

Tento víkend zase nebolo času na nejaký veľký pokrok ale predsa len som dačo málo porobil v noci...Krídlo má konečne superpresné uchytenie na štyri polyamidové skrutky M6, matky sú tie ktoré sa naklepávajú do preglejky, nalepil som aj prechody medzi trupom a krídlom a taktiež je už aj vybrúsené a prilepené uloženie podvozku pod krídlom...zdĺhavé je hlavne to dopasovávanie aby to nebolo krivo a o zaobľovaní a o brúsení EPP radšej ani nehovorím  lebo by som sa musel škaredo vyjadriť...krídlo priskrutkované k trupu lícuje úplne presne bez najmenšej medzery...teraz ešte musím zalepiť mäkkú balzu okolo predných úchytov krídla aby boli skrutky pekne zapustené a nejaké tmelenie na vrchu krídla a môžem sa pustiť do podvozku, najkreslený ho už mám v AutoCADe, už len vyrobiť šablóny a potom dopasovať ich požadovanú konečnú výšku priamo na lietadle, musím počítať s tým pružením pri pristávaní...Tu je zase pár fotiek...    |
|
|
Brano team RCPortál
Príspevkov: 3266 Moje modely Poslať správu |
Bude to nadhera Uz to vidim |
|
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |
Šak keď vieš urobiť toto tak nasávače budú brnkačka ; ) |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
No vyrobiť ich zvnútra hladké, symetrické a ľahké nieje brnkačka Robil som to raz ale stačilo...
|
|
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |
Vystrúhaj z extruďáku polep páskou a olaminuj stačia dve 50g/m a vystúžiť s uhlíkom , výtok nie je problém a sanie si vyrežeš podľa šablón dokonca to potom nemusíš ani rozrezať materiál vyškrábeš |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
No a nechce sa ti mi ich vyrobiť na mieru? |
|
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |
Keď si to vystrúhaš tak ti to olaminujem , |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
Urobim to nejak sam, mam uz komplet plany len musim dat vyfrezovat prepazky na CNC freze... |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |

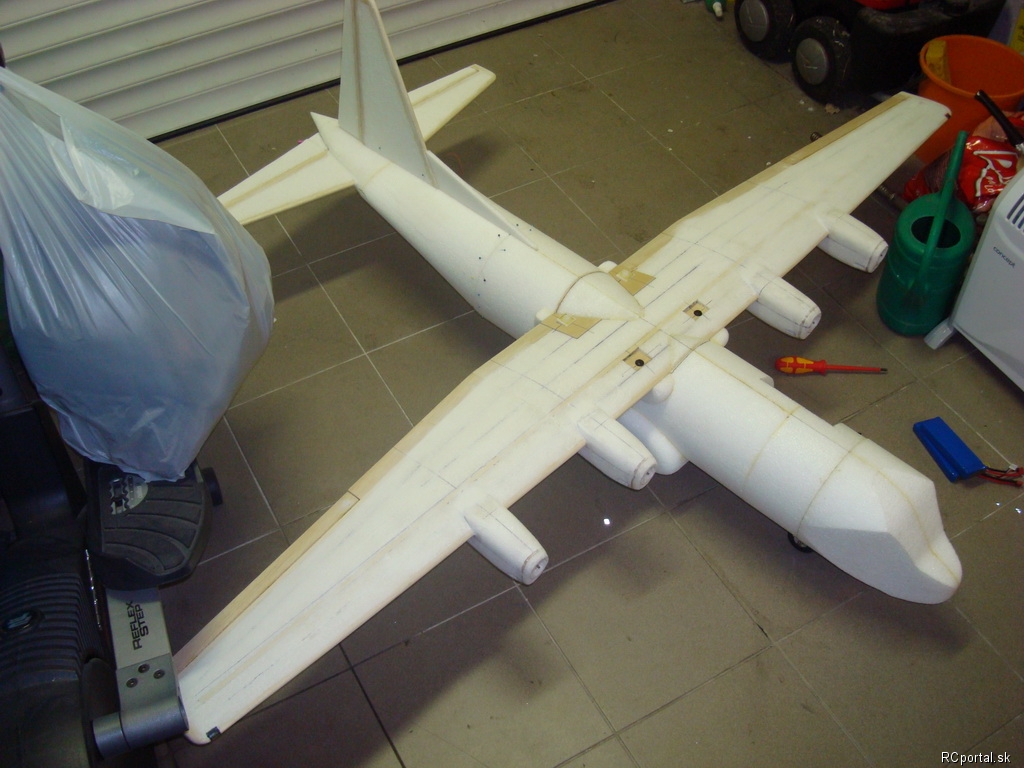

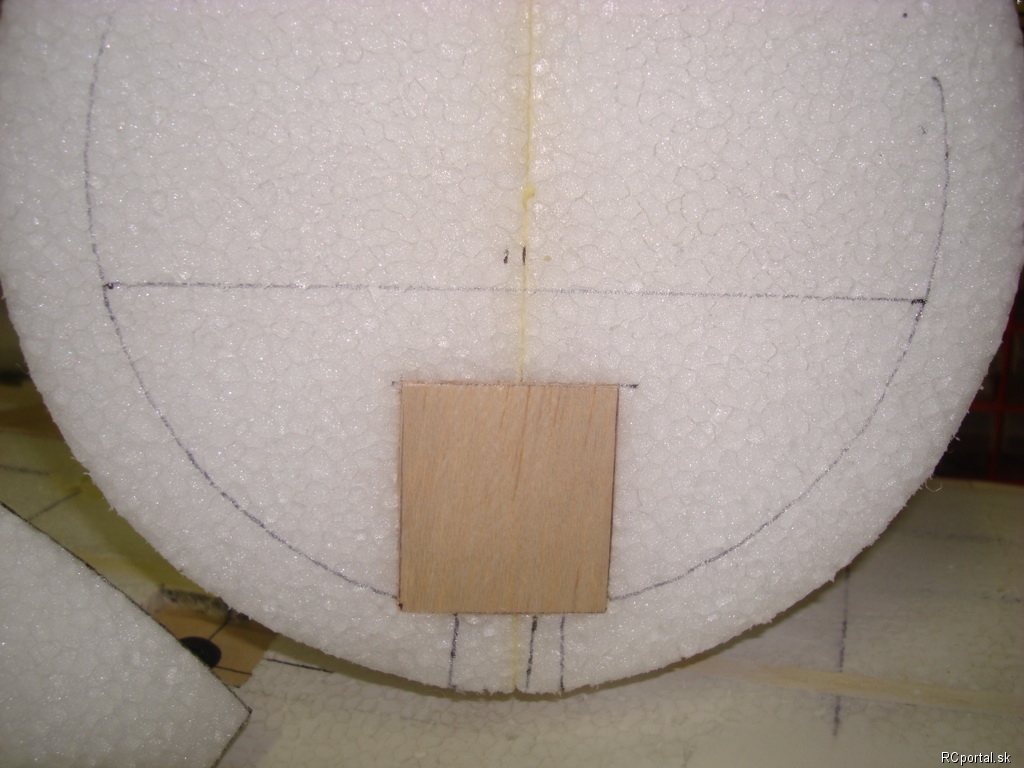

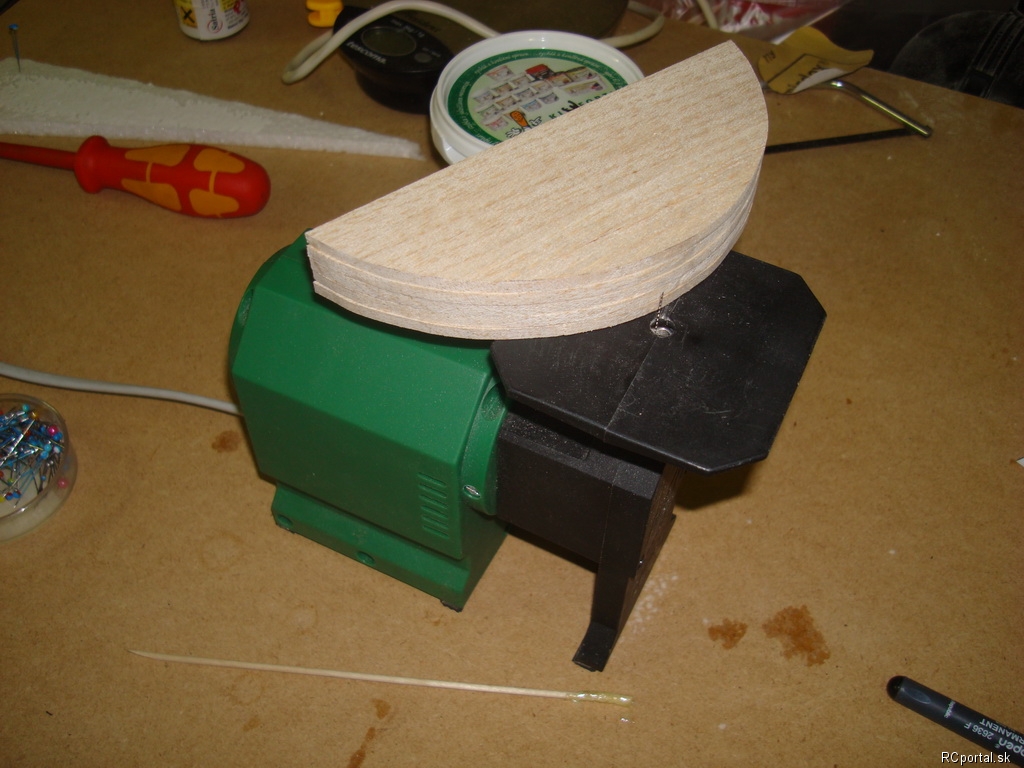

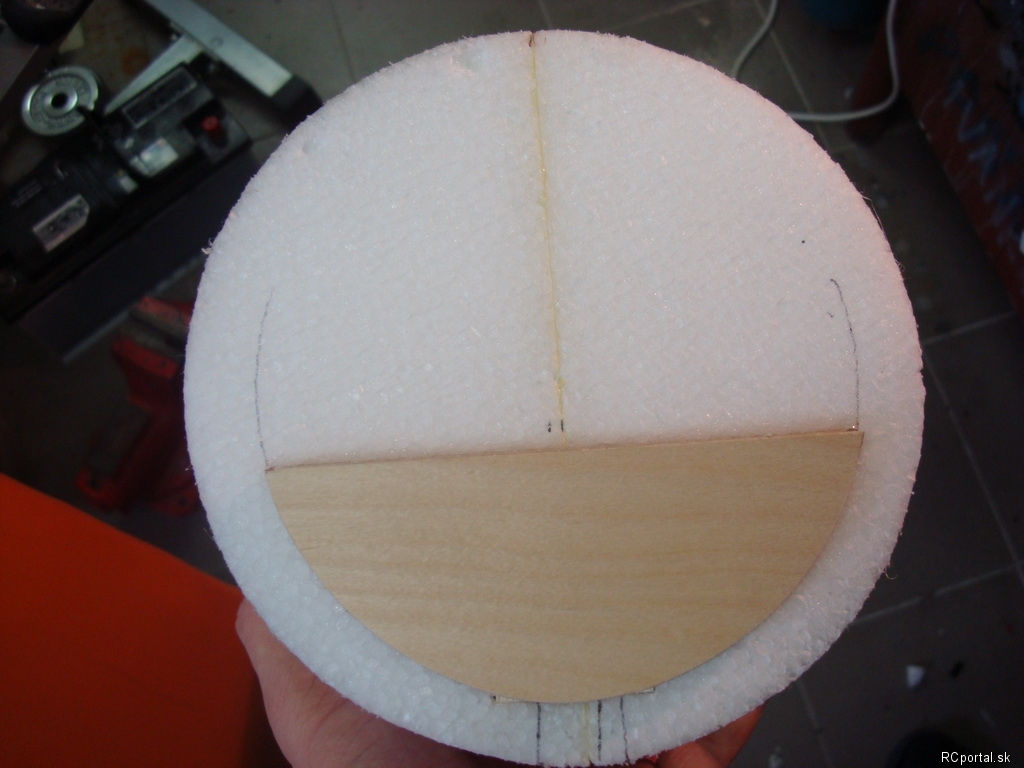

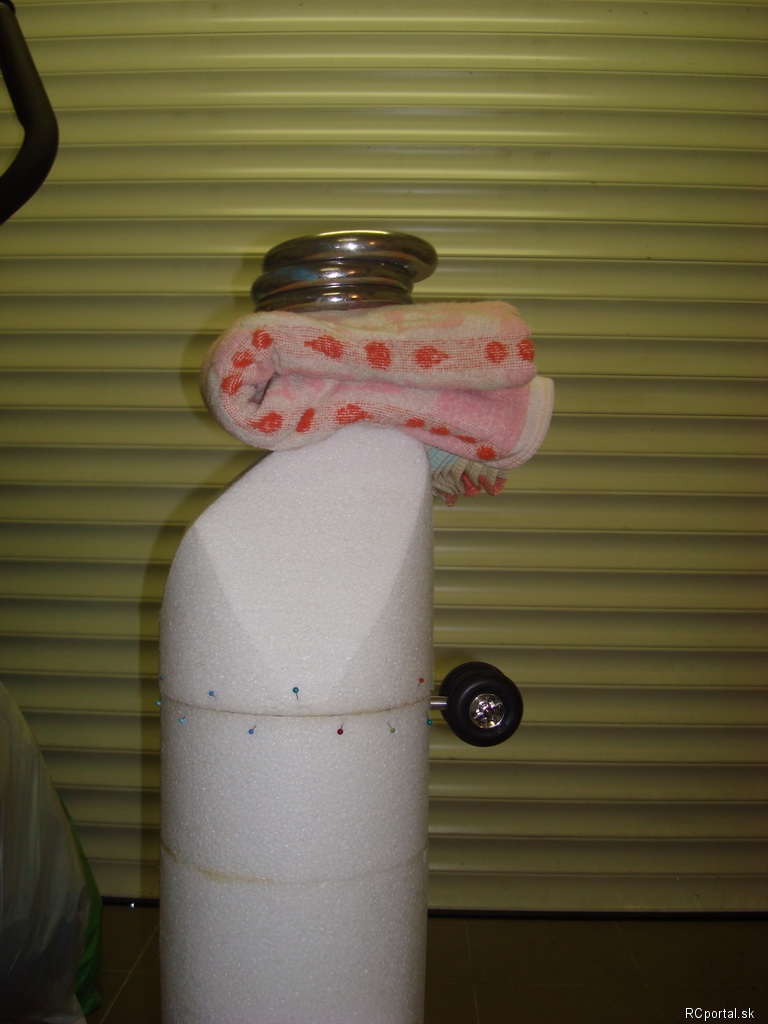

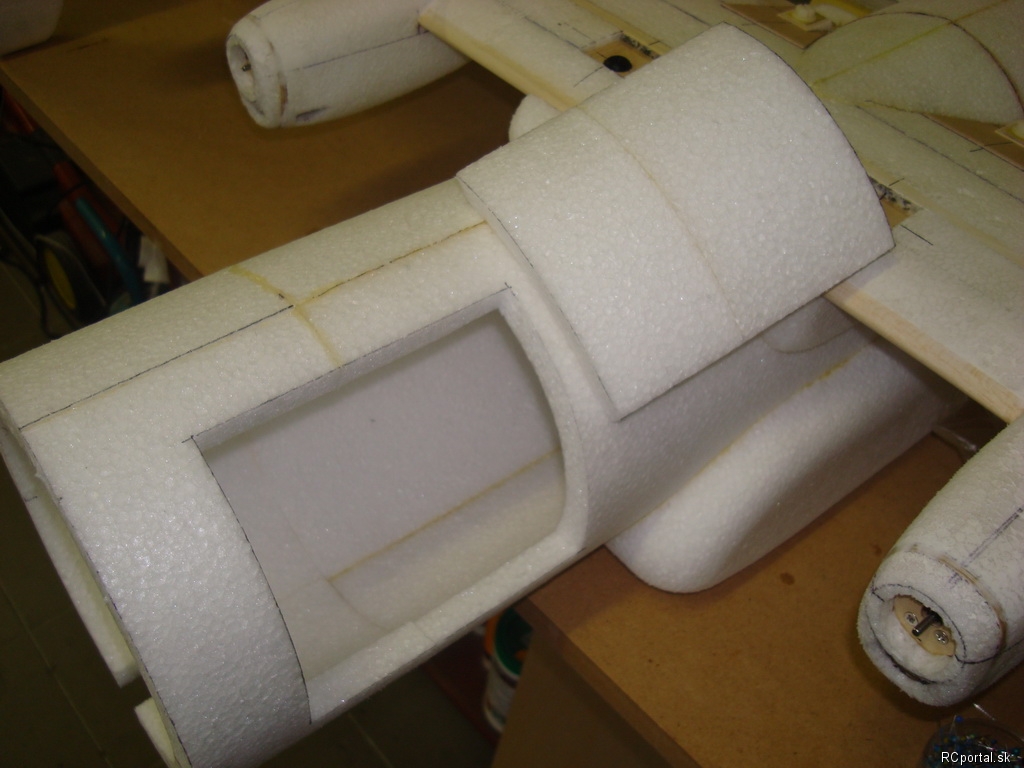

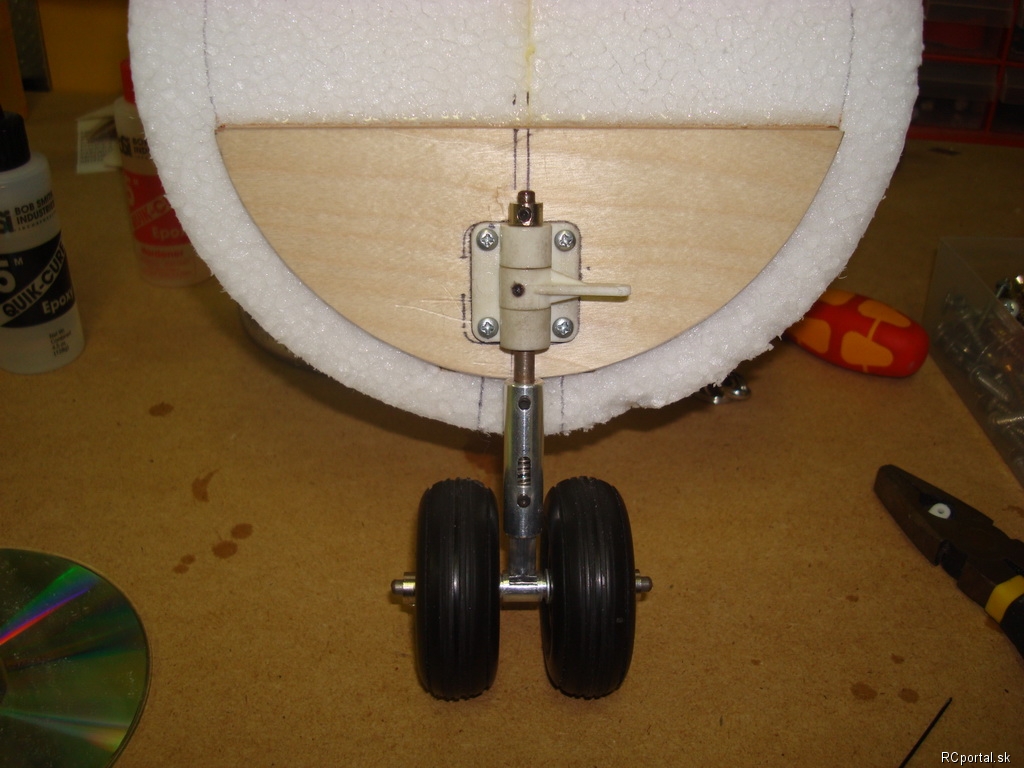

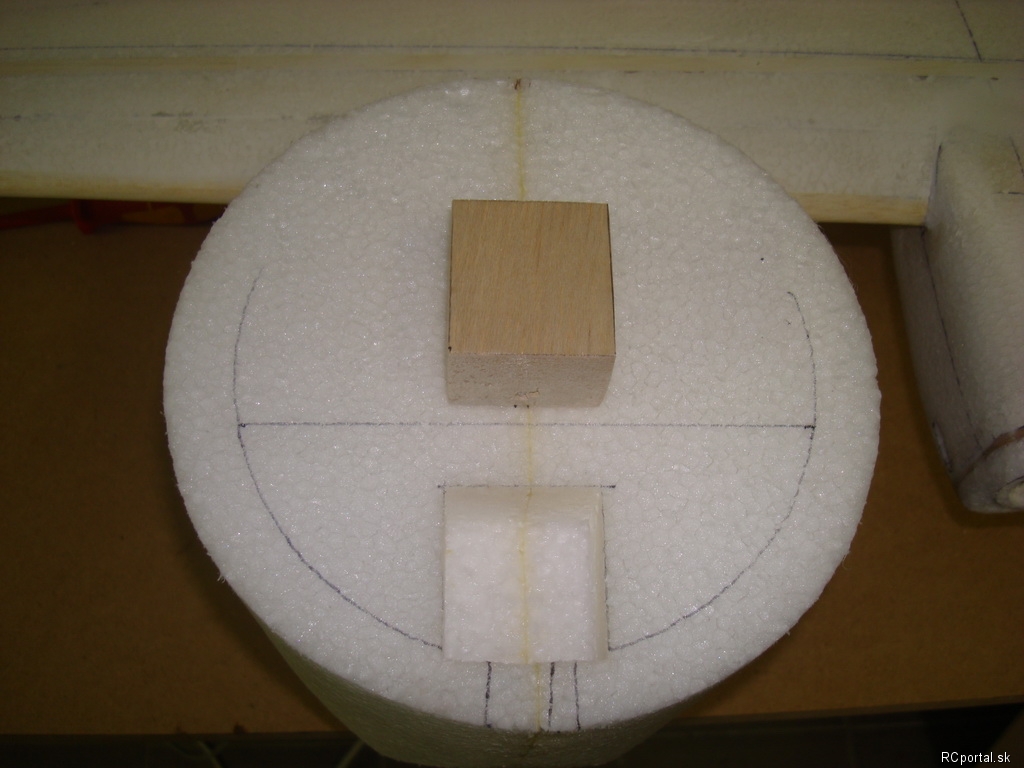

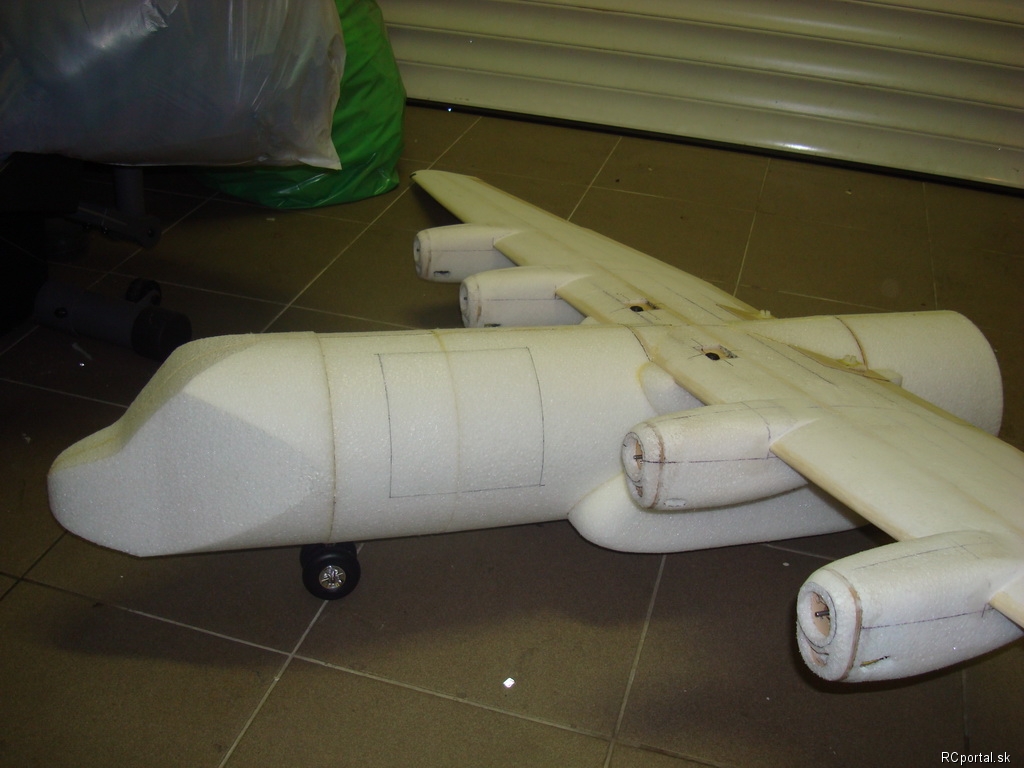

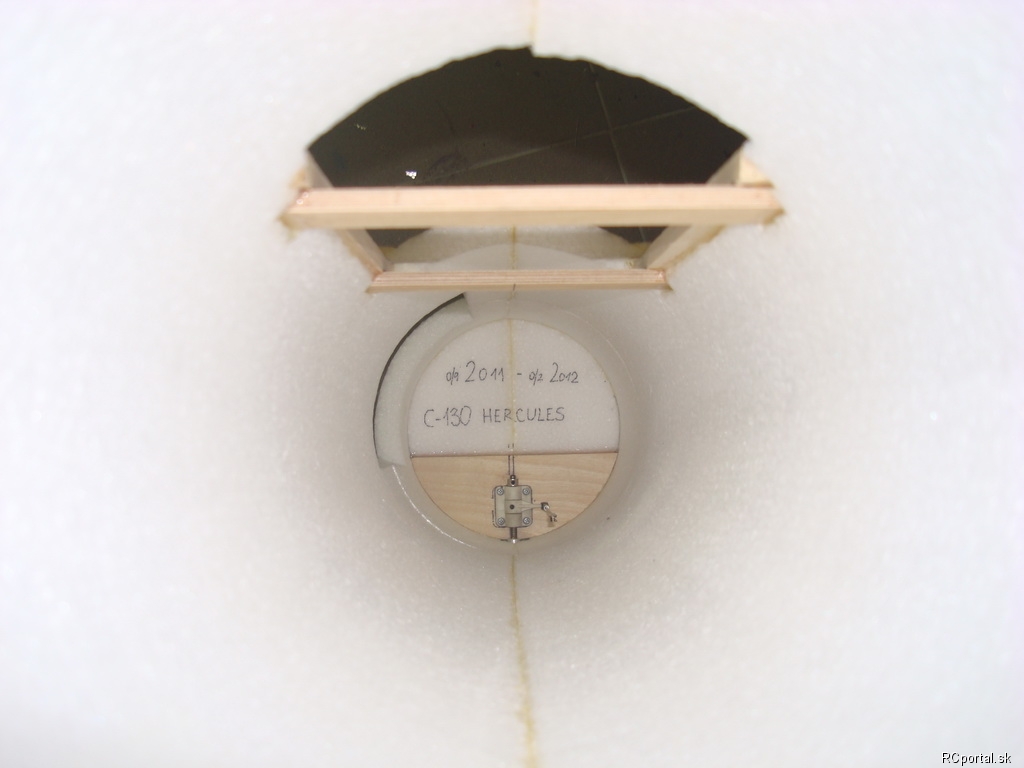

No dnes som dosť pokročil a už to začína vyzerať ako lietadlo...Urobil som uchytenie a ovládanie prednej podvozkovej nohy, je odpružená a vyzerá, že to bude super pracovať, servo na ovládanie je TURNIGY s kovovými prevodmi, robilo túto istú funkciu v mojom nebohom L-39 Albatros takže už to má nacvičené Zalepil som aj predok komplet k trupu a vyrezal som dvierka cez ktoré budem dávať dnu baterky...Medzi tým ako to schlo som lupienkovou pílkou urobil päť rovnakých polkruhových prepážok do trupu na ktorých bude "sedieť" podlaha a na nej všetko RC vybavenie...zistil som ale, že kolesá hlavného podvozku sú malé a nevyzeralo by to dobre takže hlavný podvozok budem robiť nabudúce a musím objednať väčšie kolesá aby boli pekne maketovo zapustené v trupe, potom vyrobím aj imitácie krytov podvozkových šácht s pristávacími reflektormi...nakoniec som začal dopasovávať aj zadnú časť aby som si mohol vyznačit presnú polohu v akej ju budem lepiť...zajtra pokračujem znova od rána tak snáď ešte niečo stihnem lebo budúci týždeň nebudem cez víkend doma...tu sú fotky z dneška...           |
|
|
matusmrva modelár
Príspevkov: 625 Moje modely Poslať správu |
Nádherná práca!!!!Úplne špicové!!A mohol by som poskytnúť aj nejaké fotografie rozrobeného modelu lebo ho mám tiež doma.Mám ho od jedného modelára a je nedokončený a nerobilo sa na ňom už asi 3roky, takže tam treba ešte dosť roboty.Lietadlo má už aj kamufláž, zajtra môžem dať fotky alebo pondelok (uvidím ako mi vijde čas)Ale môžem aspoň povedať že zvrchu krídla a trup sú hnedo-bejžová maskáčová farba a krídlo je z dola modré.(nie som si istý)Zajtra pridám fotografie...Ale tento sa mi fakt lúbi úplne suprová práca!Pridávam medzi sledované. |
|
|
Bumpy_SK modelár
Príspevkov: 1301 Moje modely Poslať správu |
parada, dokoncenie planujes na februar? mas tam na stole tmel z tesca, co nan hovoris? |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
No keď to do februára nestihnem tak to už prepisovať nebudem ale taký je plán Ten tmel kupujem u nás vo VK vo farbylakoch ale je možné, že ho majú aj v tescu...Celý model je tým tmelený, schne síce dlhšie ale perfektne sa brúsi a je tvrdší ako ten čo som mal pred tým...asi aj ťažší ale to teraz ťažko posúdiť ešte...ale je dobrý... |
|
|
Joba modelár
Príspevkov: 1405 Moje modely Poslať správu |
Budeš mať dostatočné tie krídielka ?Rýchlosť nebude nejak vysoká (ak budeš lietať maketovo) od motorov ofukované budú len čiastočne . |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |

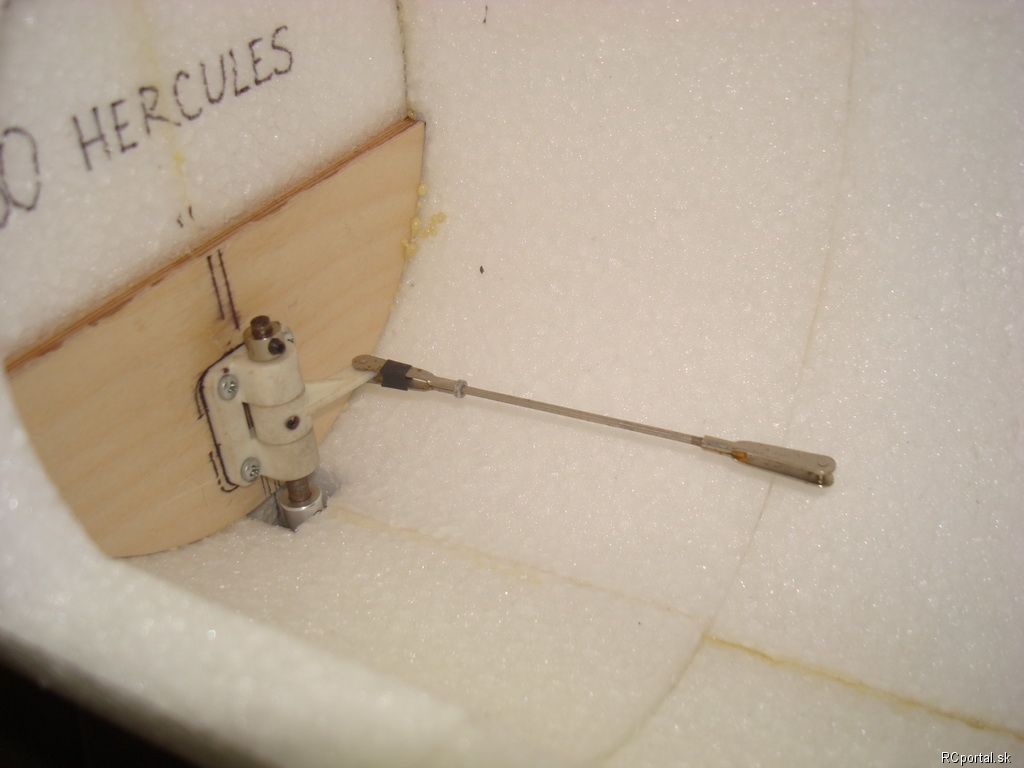

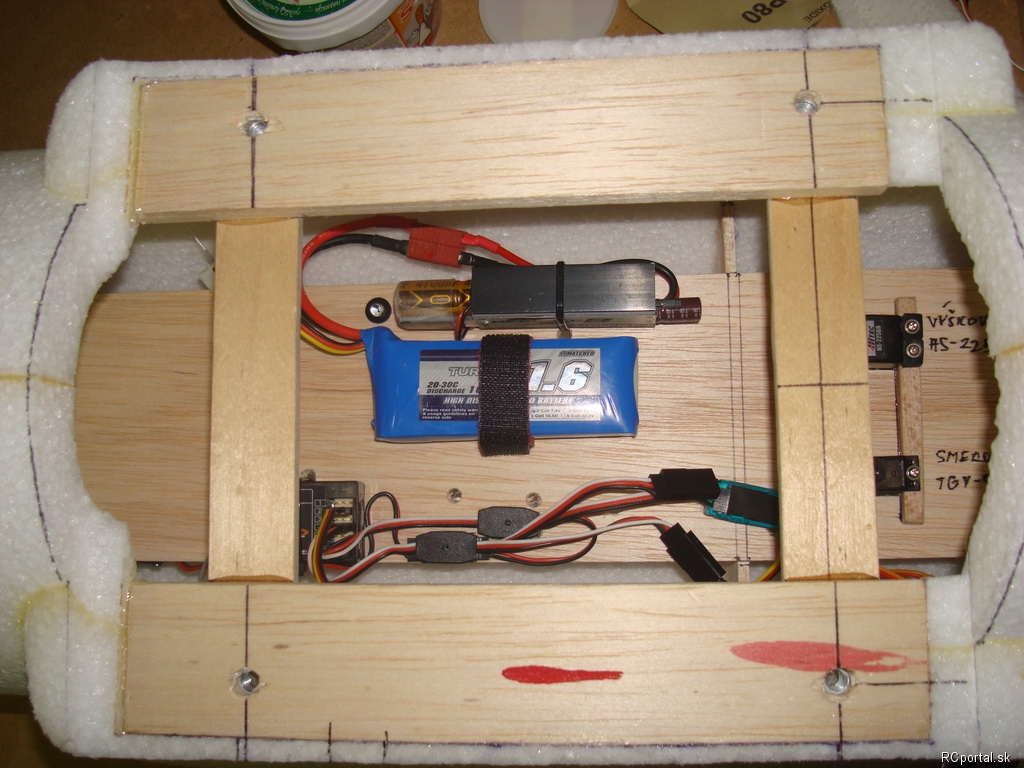

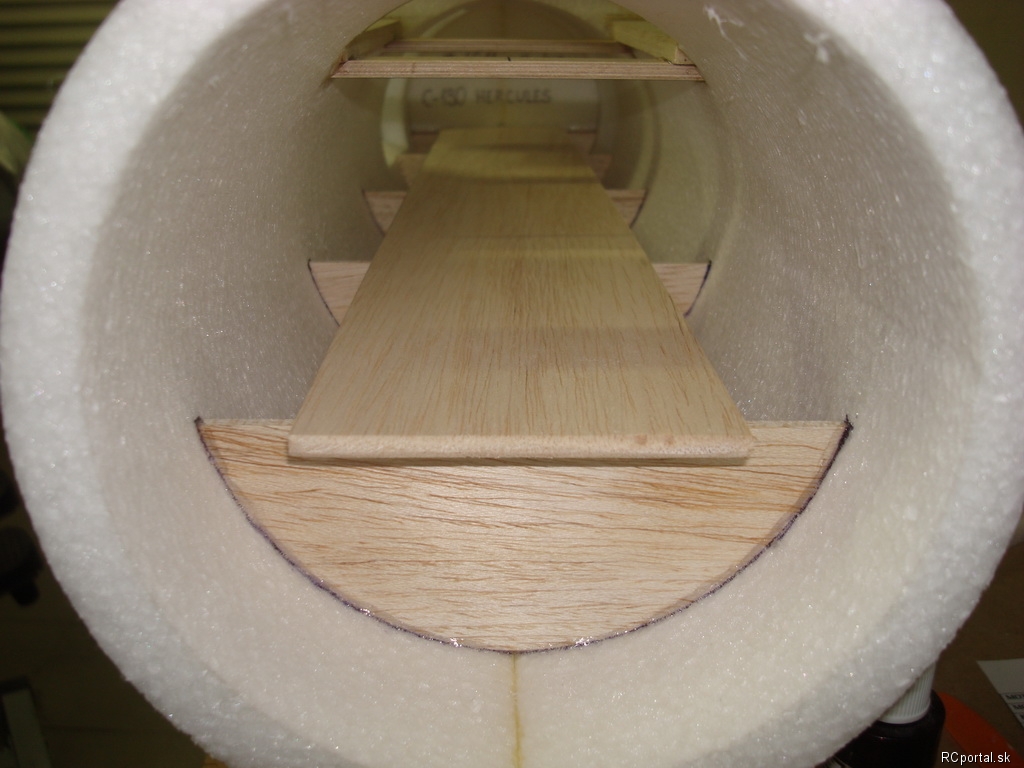

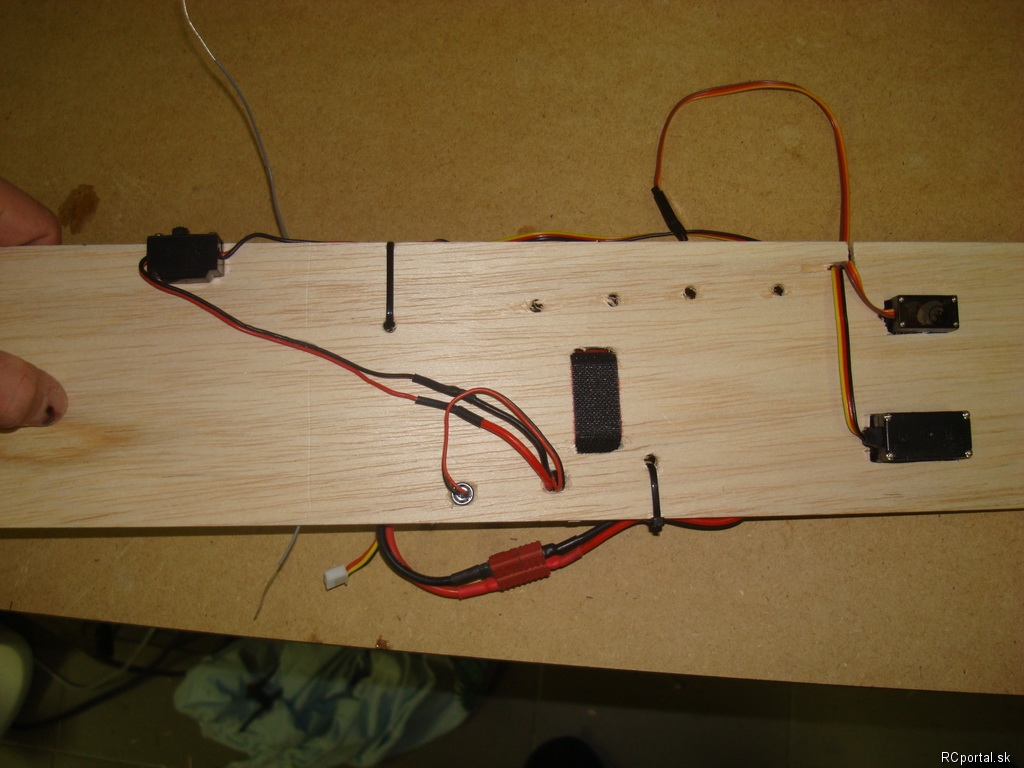

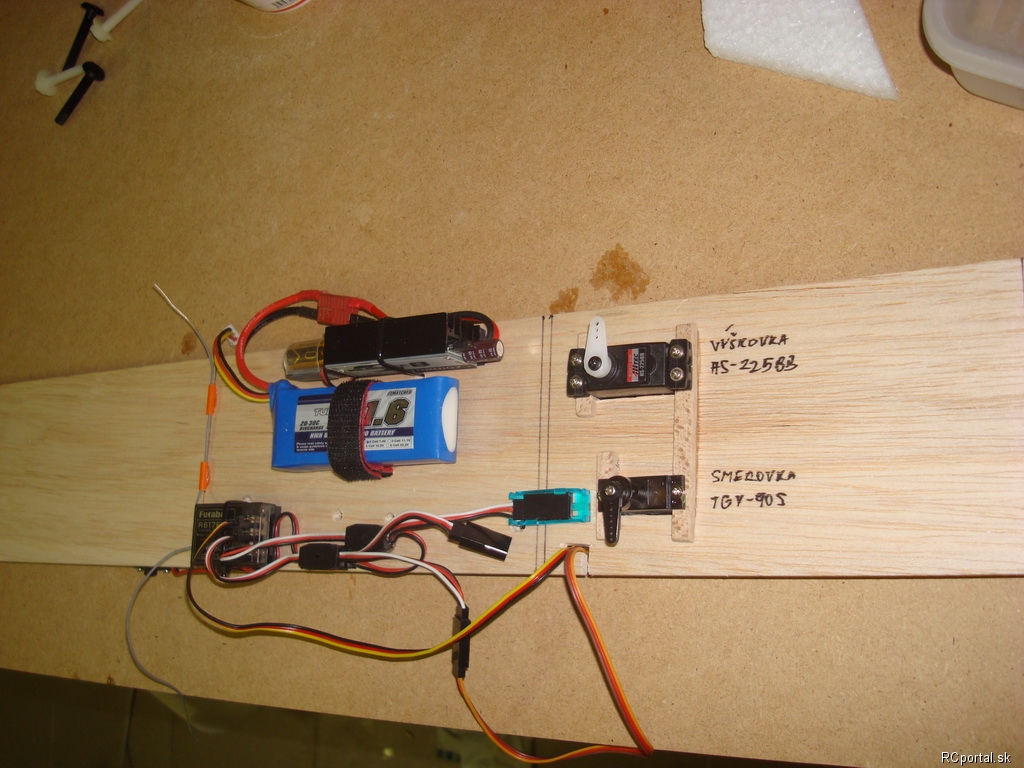

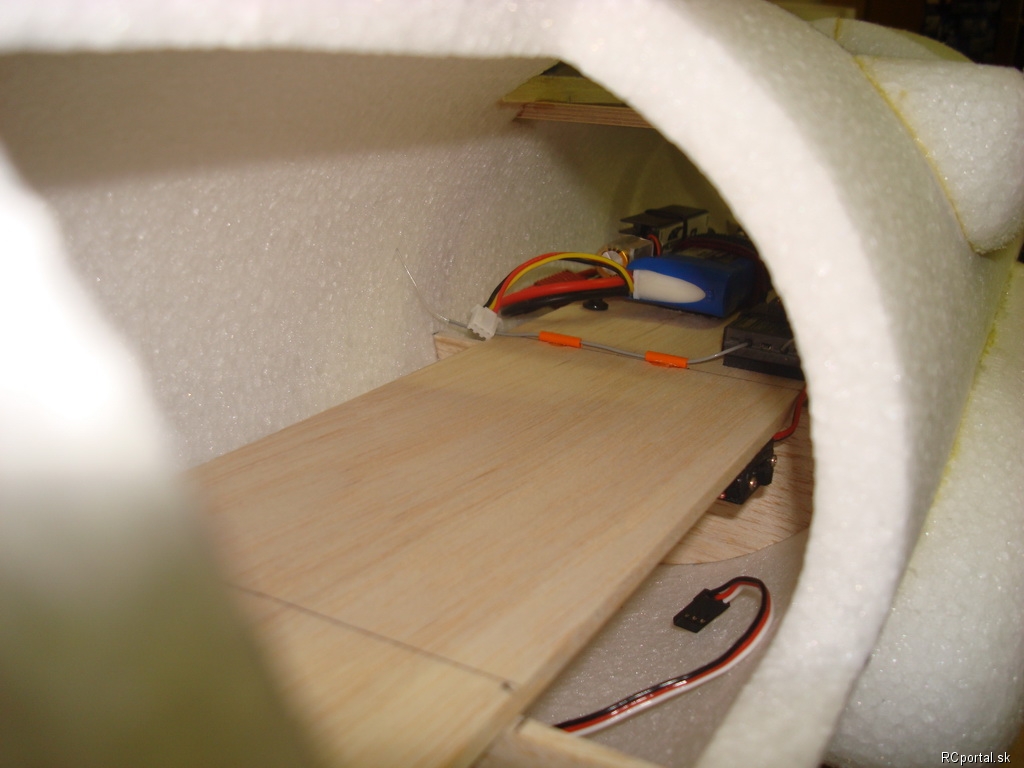

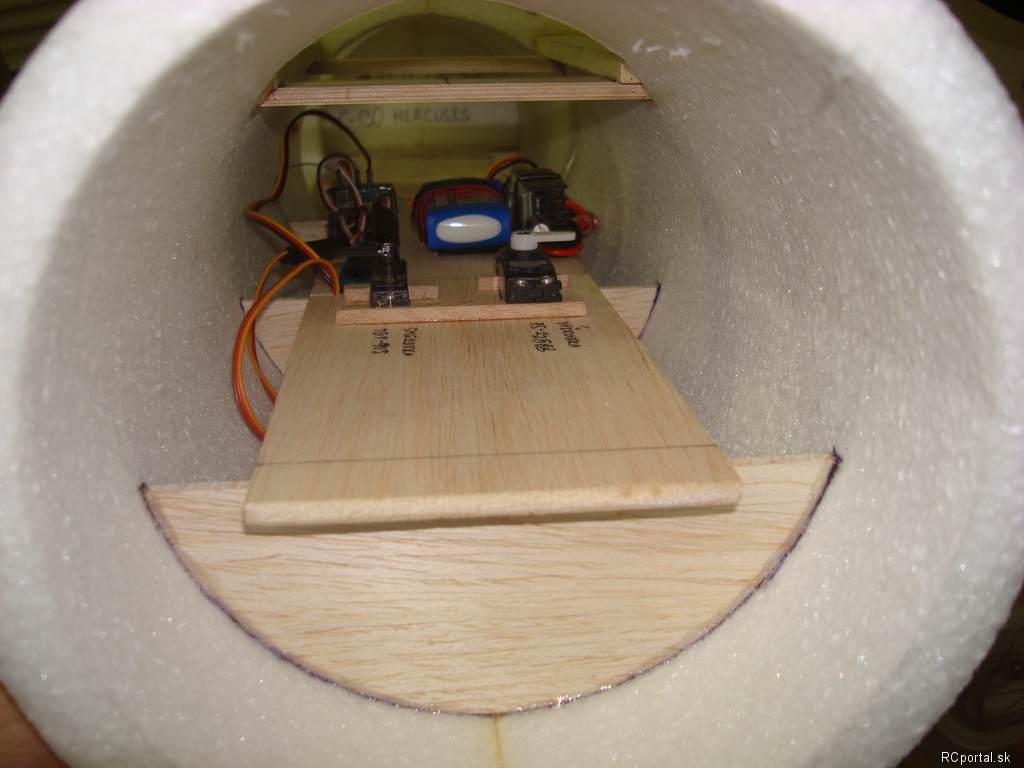

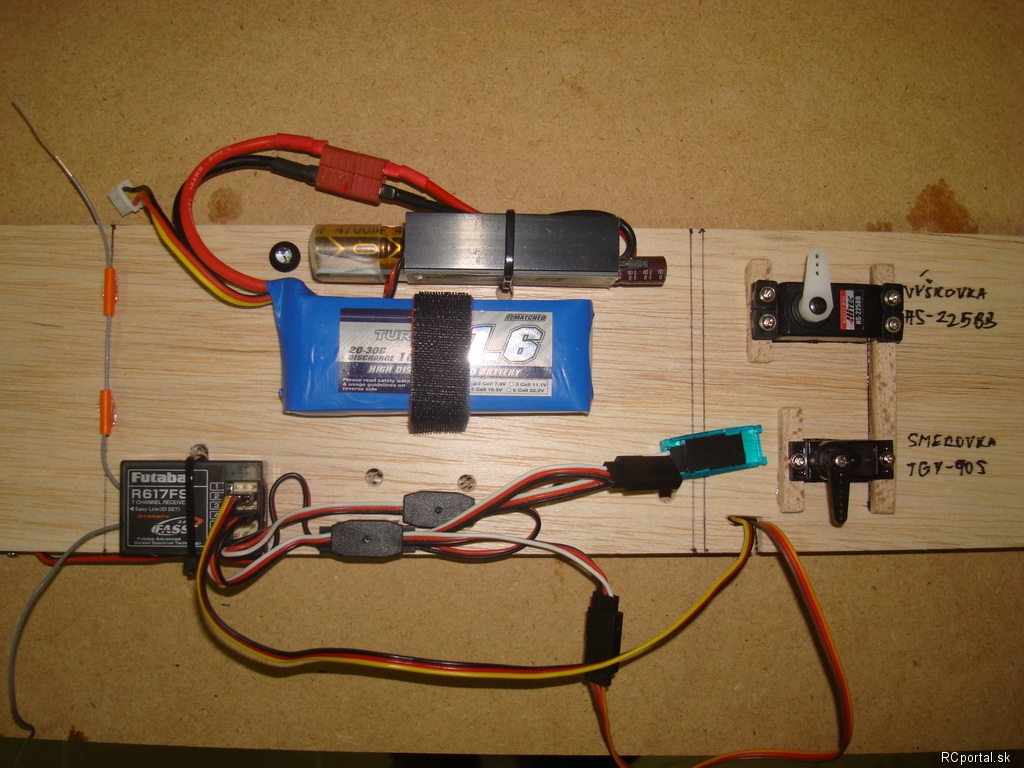

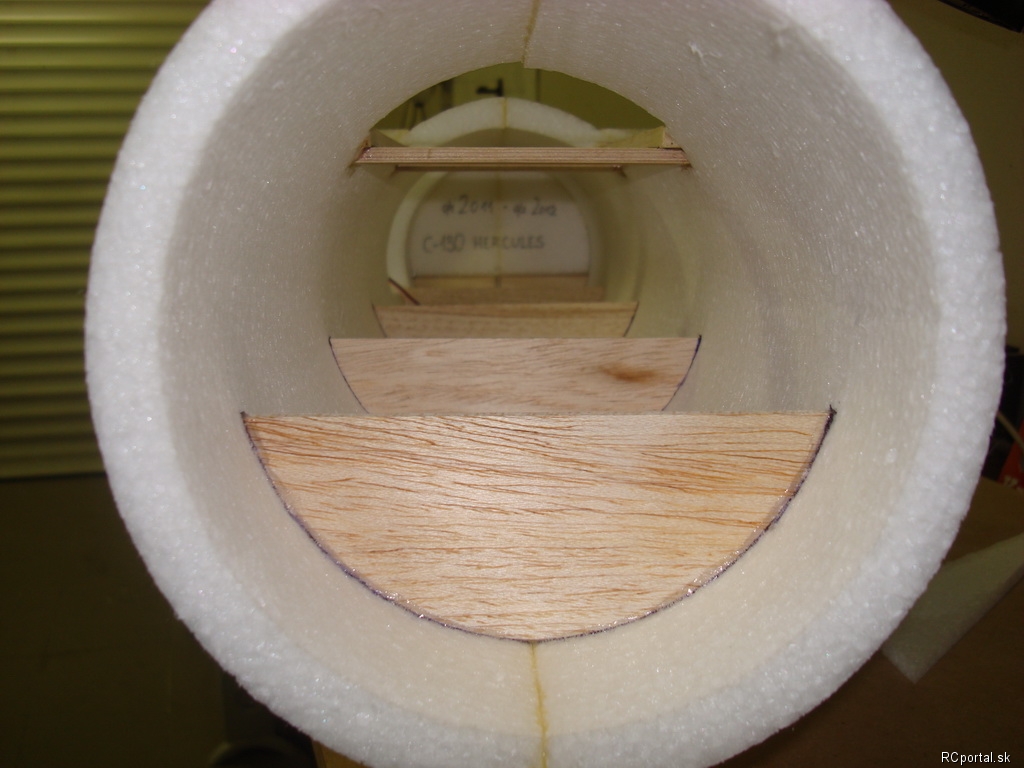

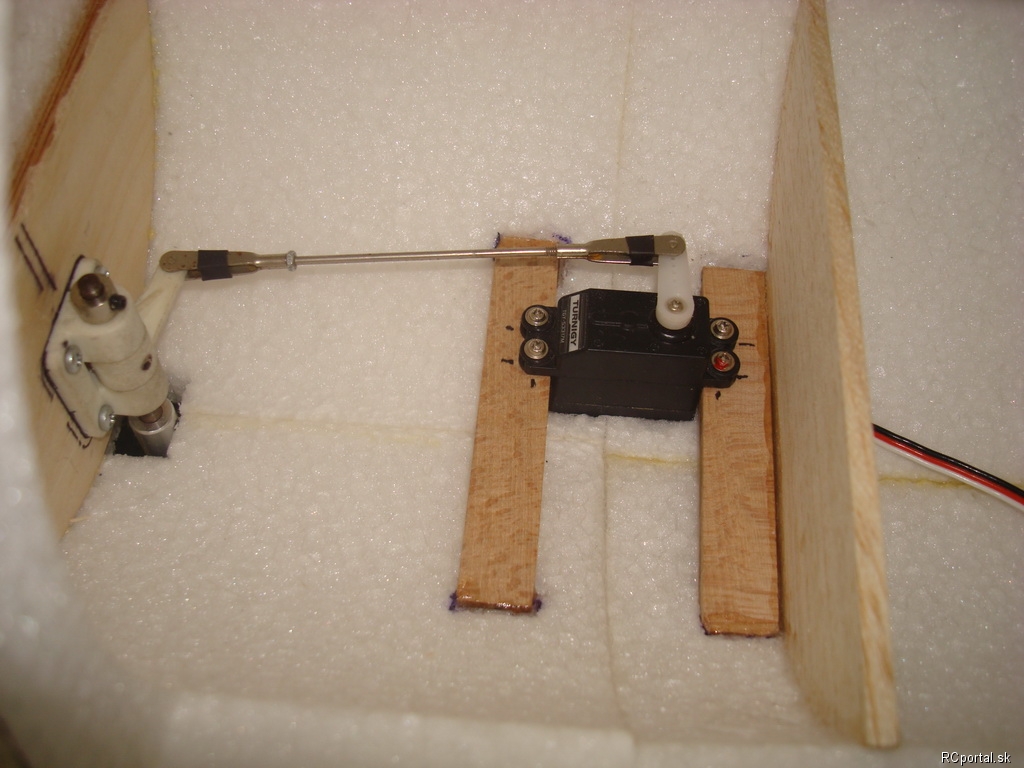

O tie sa nebojím, majú rozmer aký odporúča plán, ktorý mám k dispozícii takže som to ani neriešil, keby to nestačilo tak tomu pomôžem smerovkou, nie je to akrobat, aj keď ja mám sklony všetky lietadlá nútiť ku kadejakým kotrmelcom Dnes som dokončil ovládanie prednej podvozkovej nohy ktoré funguje ako má...Potom som zalepil všetky prepážky ktoré budú držať podlahu...Tú som urobil tiež z tvrdej balzy 5mm a pomaly na ňu osádzam vybavenie, úplne vzadu bude modul osvetlenia a od neho pôjdu predĺžené pripájacie konektory ku osvetleniu krídiel, ostatné bude odtiaľ napevno rozvedené v trupe...potom sú servá výškovky a smerovky...Na výškovku som použil HITEC HS-225BB ktoré bolo predtým v albíku na smerovke a na smerovku zasa osvedčené TURNIGY TGY-90S s kovovými prevodmi ktoré som použil aj na krídielkach...Ovládanie je pomocou bovdenov s oceľovým drôtom na konci so závitom na vidličku, akurát to bude ešte musieť dobre upevniť aspoň na dvoch miestach v trupe aby sa to tam neohýbalo a nerobilo to šarapatu za letu...Externé napájanie prijímača a osvetlenia je priamo pod krídlom a je to TURNIGY MEGABEC 8A aj s dvojčlánkom lipol TURNIGY 2S 1600mAh 20C, baterky zatiaľ predbežne vychádzajú vpredu ale uvidím keď už bude prilepený zadok aj so smerovkou, keď to bolo len tak prišpendlíkované tak to vychádzalo dobre zatiaľ...pridávam aj ďalšie foto...         |
|
|
matusmrva modelár
Príspevkov: 625 Moje modely Poslať správu |
No už som mal čas trochu vyfotiť aj toho môjho.Len upozorňujem že krídlo som fotil len tak na rýchlo, tak sú aj také fotky...Nemám ešte nič pomerané ale ak bude treba pomeriam, na modely treba ešte veĺa robiť ale krídlo je hotové len už iba zopár maličkostí treba dorobiť a na trupe je toho dosť (vidno aj na foto...)A sfarbenie sa mi lúbi je celkom fajn,trup je sklolaminátový a krídla sú (sa mi vidí) že "EPePečkove" a potiahnuté balzou...Nemal som čas to celé riadne preskúmať tak dúfam že v blízkej dobe sem pridám aj ďalšie info a aj fotografie úprav lietadla a pripravovanie do finálneho stavu....Nechcem nijako "presmerniť" túto tému len sem budem pridávať aj svoje pokroky ak to nebude pajlotmatovi vadiť.Ospravedlńujem sa nejde mi uploadnuť fotky, zajtra ich sem dám...Len jedna išla... |
