Blikač na lietadlo s výkonovými LED

Pridané: 5. 1. 2013 o 21:15 | ID článku: CLA151 | Zobrazenia: 8559x | Komentárov: 8 | Autor: jano10

Inšpiráciou pre blikač mi bol článok na stránke http://www.rcmodely.cevaro.sk Blikač na lietadlo s viacerými výkonovými LED. Schéma zapojenia je na obr.1. Srdcom zapojenia je mikrokontrolér firmy Atmel ATtiny13, ktorý sa stará o spínanie zábleskov LED a meranie napätia akumulátora. Blikanie je spínané z RC prijímača. Blikanie výkonových LED je zabezpečené darlingtonovými tranzistormi BSP52 zapojenými ako zdroje konštantného prúdu. Prúd je nastavený hodnotami rezistorov R5 a R6 na hodnotu približne 1,5A, rezistori R1 a R2 slúžia ako ochrana pred preťažením výstupu mikrokontroléra pri nepripojení výkonovej LED. LED striedavo blikajú klasickým dvojblikom z periódou 1 s. Pri pripojení akumulátora LED dióda D1 indikuje počet článkov počtom blikov. Pri poklese napájania pod hranicu 3,3 V na článok sa rozsvieti dióda D1 a blikanie je zastavené. Pri napájaní z palubného akumulátora je treba dať pozor na správnu polaritu batérie. Počet výkonových LED v sérii na jeden kanál musí byť minimálne o jednu LED nižší ako je počet článkov napájacej batérie.

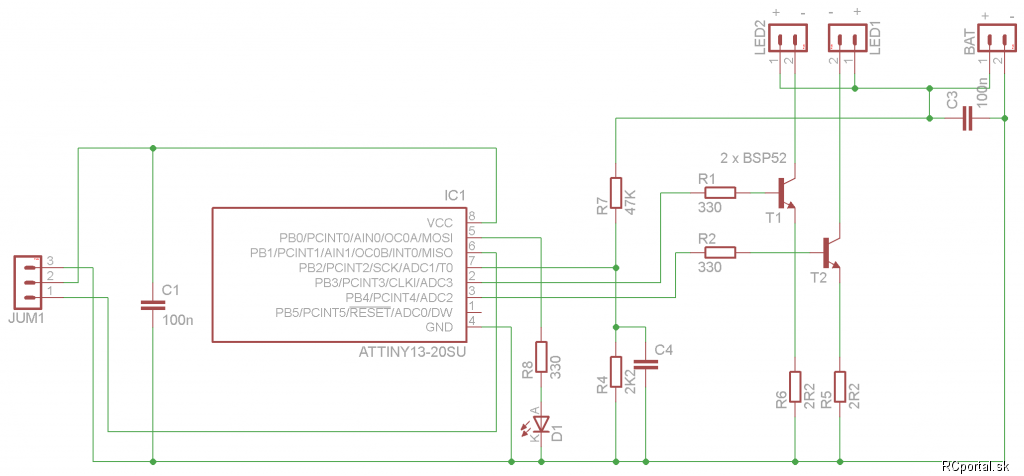

Obr.1 Schéma zapojenia

Na obr.2 je DPS blikača pri návrhu som dbal na možnosť realizácia v amatérsky podmienkach. Všetky použité súčiastky okrem diódy D1 sú v prevedený SMD. Výkonové LED diódy je možné použiť akéhokoľvek typu ja som použil 3 W biele LED zakúpene v predajni Thorn cena jednej bola 1 Euro. Pri použití LED z iným výkonom je potrebné pomocou emitorových rezistorov R5 a R6 prispôsobiť prúd použitej LED dióde.

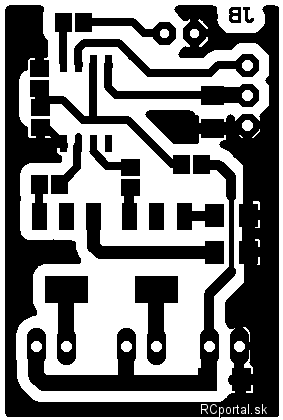

Obr.2 DPS blikača 24 mm x 35,6 mm

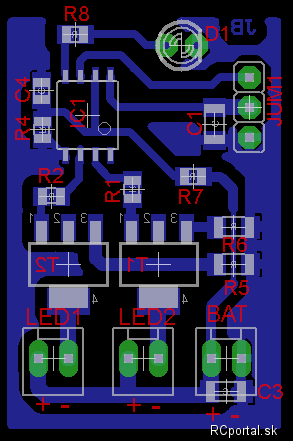

Obr.3 Osadenie DPS

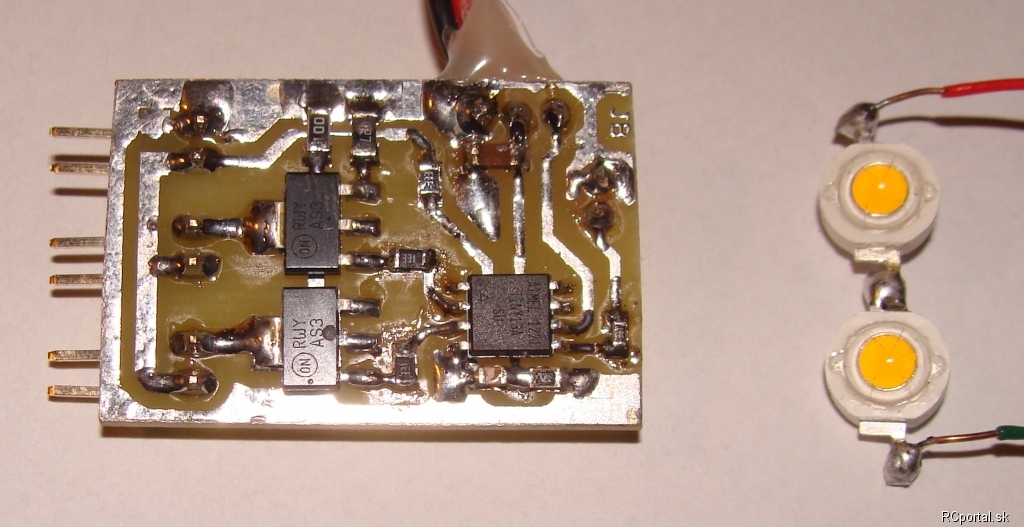

Obr.4 Hotový blikač z výkonovými LED
