ASW 20 - 6630 mm celolaminát v mierke 1:2,5
Pridané: 4. 2. 2011 o 13:33 | ID článku: CLA35 | Zobrazenia: 29698x | Komentárov: 59 | Autor: mcdollen
Tak som sa konečne dostal do bodu, kedy je čas na založenie témy o stavbe môjho nového modelu ASW 20.
Nakoľko predpokladám, že stavba bude dosť náročná (s najväčšou pravdepodobnosťou žiaľ aj finančne), budem vďačný každému za dobré mienené rady a cenné skúsenosti zo stavby modelov - vetroňov s takýmito rozmermi.
Stavebnicu (skôr jednotlivé diely - polotovary) som kúpil od jedneho nemeckého modelára, ktorý nemá momentálne čas na jej dokončenie. Model pochádza ale od firmy Billstein (bývalý Jüde). Kvalitou vyhotovenia ma zatiaľ moc neoslnil (asi som príliš veľký detailista...). Opraviteľné chybičky krásy sa ale budem snažiť v priebehu stavby postupne odstrániť.
Na začiatok pripájam hlavné technické údaje od výrobcu - http://modellbau-billstein.de/page2.php:
Ja som však po premeraní a prevážení zistil manšie odlišnosti:
Plocha krídel - 2 x 84,5 = 169,2 dm2 (s "ušami" )
Plocha VOP - 16,6 dm2
SPOLU plocha - 185,8 dm2
Rozpätie - 6630 mm (s "ušami" )
Váhy (správne by asi malo byť "hmotnosti" ) jednotlivých častí:
Krídlo pravé - 3940 gr.
Ucho pravé - 157 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet pravý - 69 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU pravé kr. - 4116 gr. (s "ušami" )
Krídlo ľavé - 3852 gr.
Ucho ľavé - 164 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet ľavý - 67 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU ľavé kr. - 4035 gr. (s "ušami" )
Spojka krídla - 969 gr.
Výškovka - 416 gr.
Upevňovacie skrutky výškovky - 2xM6 - 11 gr.
Pohyblivá časť smerovky - 148 gr.
Trup - 3586 gr. (so zadným koliečkom a s kabínou)
SPOLU stavebnica - 13.281 gr.
A ešte zopár obrázkov :
Nakoľko predpokladám, že stavba bude dosť náročná (s najväčšou pravdepodobnosťou žiaľ aj finančne), budem vďačný každému za dobré mienené rady a cenné skúsenosti zo stavby modelov - vetroňov s takýmito rozmermi.
Stavebnicu (skôr jednotlivé diely - polotovary) som kúpil od jedneho nemeckého modelára, ktorý nemá momentálne čas na jej dokončenie. Model pochádza ale od firmy Billstein (bývalý Jüde). Kvalitou vyhotovenia ma zatiaľ moc neoslnil (asi som príliš veľký detailista...). Opraviteľné chybičky krásy sa ale budem snažiť v priebehu stavby postupne odstrániť.
Na začiatok pripájam hlavné technické údaje od výrobcu - http://modellbau-billstein.de/page2.php:
Ja som však po premeraní a prevážení zistil manšie odlišnosti:
Plocha krídel - 2 x 84,5 = 169,2 dm2 (s "ušami" )
Plocha VOP - 16,6 dm2
SPOLU plocha - 185,8 dm2
Rozpätie - 6630 mm (s "ušami" )
Váhy (správne by asi malo byť "hmotnosti" ) jednotlivých častí:
Krídlo pravé - 3940 gr.
Ucho pravé - 157 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet pravý - 69 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU pravé kr. - 4116 gr. (s "ušami" )
Krídlo ľavé - 3852 gr.
Ucho ľavé - 164 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet ľavý - 67 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU ľavé kr. - 4035 gr. (s "ušami" )
Spojka krídla - 969 gr.
Výškovka - 416 gr.
Upevňovacie skrutky výškovky - 2xM6 - 11 gr.
Pohyblivá časť smerovky - 148 gr.
Trup - 3586 gr. (so zadným koliečkom a s kabínou)
SPOLU stavebnica - 13.281 gr.
A ešte zopár obrázkov :
Zobraziť pokračovanie
Najnovšie články v kategórii Stavba
Polaris+Bellanca decathlon 3100mm
Diaľkovo ovládaný chrobák- homemade
Mala stojanová vŕtačka
Čo si o nás myslia ?
| Autor | Správa | |
|
petertn modelár
Príspevkov: 299 Moje modely Poslať správu |
tak to by som velmi rad videl zalet ... Impozantne cisla ... 100g rozdielu vahy kridla vzniklo ako? |
|
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Tak ten rozdiel vznikol pravdepodobne už pri výrobe krídel (škrupín) v samotnej firme Billstein-Modellbau. Na samom začiatku môjho článku sú uvedené surové váhy jednotlivých zakúpených dielov. Ja som sa snažil nájsť riešenie a vyrobil som si jednu novú oceľovú spojovaciu tyčku pre napojenia ucha (alebo winglety) a tá je asi o 60 gr. ťažšia ako pôvodná duralová. Na letisku som včera skúsil na ľahšiu stranu použiť túto ťažšiu oceľovú tyčku a keď potom model stál na podvozku na zemi tak sa javil celkom v rovnováhe - nepadal ani na jednu stranu... Tých 80 gr. absolútne sa javí ako veľká váha ale v relatívnom porovnaní s váhou jedného krídla 4.700 gr. je to vlastne rozdiel iba 1,7% ! Takže to nie je nič strašného - ale je pravda, že aj mne to udrelo do očí a vadilo mi to...  |
|
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
ASW 20 1:2.5 - najväčšie priame náklady na materiál Položka Počet Jed. Cena Celkom Dodávateľ model - ASW20, kompozit 1 ks 1500.00 1 500.00 Billstein Modellbau zaťah. odpr. podvozok komplet 1 ks 308.21 308.21 Modell-Federn PowerBox 40/16 EVOLUTION II 1 ks 199.00 199.00 PowerBox Systems pilot "HELMUT" - komplet 1 ks 170.00 170.00 privat z Belgicka Servo pre klapky - HS-5625MG 4 ks 37.56 150.24 TATRAMODEL Prijímač FUTABA R-6014 HS 2.4 1 ks 147.00 147.00 IMI Nitra spojka krídla - uhlík 1 ks 140.00 140.00 LET Model výbava kokpitu - prístroje, páky... 1 sada 114.04 114.04 Axel-Scale-Pilots Servo pre krídelka - HS-5625MG 2 ks 37.56 75.12 TATRAMODEL Servo pre smer. - HS-7954SH 1 ks 71.80 71.80 IMI Nitra baterky 6 čl. 4600 mAh 2 ks 34.46 68.92 TATRAMODEL Servo pre vzd.br. - HS-645MG 2 ks 30.36 60.72 TATRAMODEL farebný lak - spray červ.,biely... 8 ks 7.00 56.00 Farby-laky Servo pre háčik - HS-5805MG 1 ks 45.00 45.00 IMI Nitra laminátová sedačka 1 ks 40.00 40.00 Modell-Federn páska na špáry klapiek, krídielok... 10 bm 4.00 40.00 Graupner predlžovacie káble 13 ks rôzne 38.84 EMCOTEC Servo pre výšk. - HS-5645MG 1 ks 35.60 35.60 IMI Nitra Servo pre podvoz. - HS-5645MG 1 ks 35.60 35.60 IMI Nitra Servo brzda podv. - HS-645MG 1 ks 30.36 30.36 TATRAMODEL poistka krídla 1 ks 20.00 20.00 HELLER s.r.o. Servo pre kryt podv.- HS-82MG 1 ks 15.80 15.80 IMI Nitra MPX konektory pre baterie 2 ks 5.50 11.00 PowerBox Systems látka na poťah sedačky 0.5 bm 10.00 5.00 textil vlečný háčik 1 ks 5.00 5.00 TOPMODEL CZ SPOLU : 3 383.25 EUR Chalani, sory za ten formát,, ale neviem to tu nejako upraviť do tabuľky.... Vidím to dobre ale akonáhle to uložím - stratím medzery... K týmto nákladom treba samozrejme pripočítať také veci ako - epoxyd, sekundové lepidlá, preglejky, páčky, tiahlá, brúsny papier, lepiace pásky, brusná pasta, leštiaca pasta, nejaké uhlíkové a duralové tyčky, skrutky, sklenú a uhlíkovú tkaninu, riedidlá... - skrátka spotrebný materiál. No a čo je nezanedbateľné - práca... neviem presne odhadnúť, ale určite to bude niekoľko stoviek hodín... |
|
|
majky65 modelár
Príspevkov: 107 Moje modely Poslať správu |
...práca na stavbe modelu- Na nezaplatenie... |
|
|
petertn modelár
Príspevkov: 299 Moje modely Poslať správu |
tych par gramov pri tej velkosti je asi fakt vcelku zanedbatelne cislo ... inac paradna masina, ale aj cena ... |
|
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |

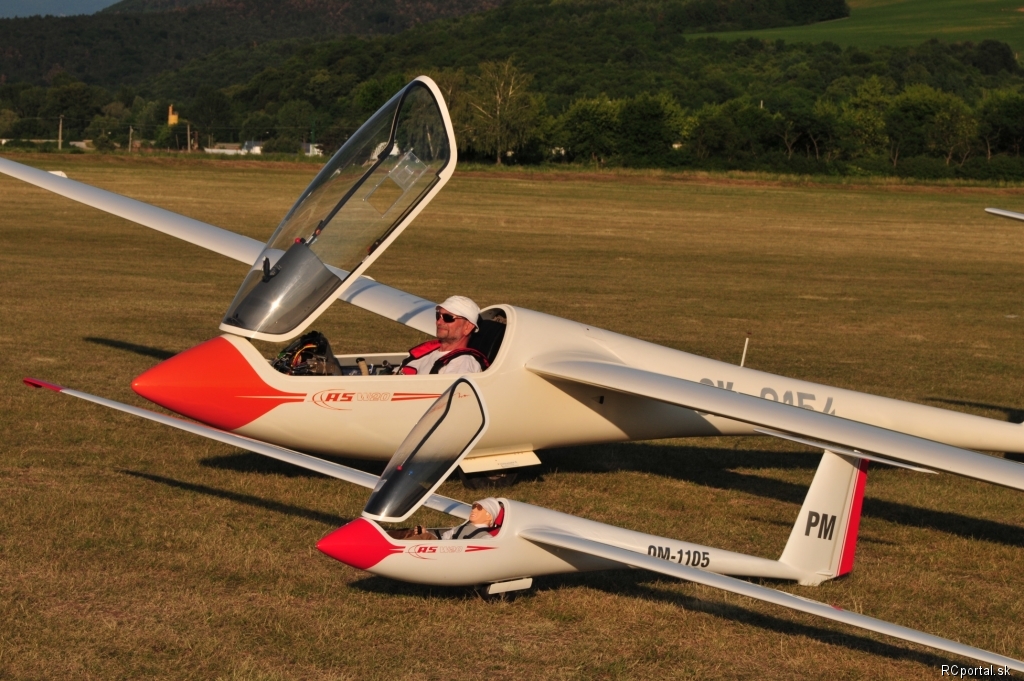

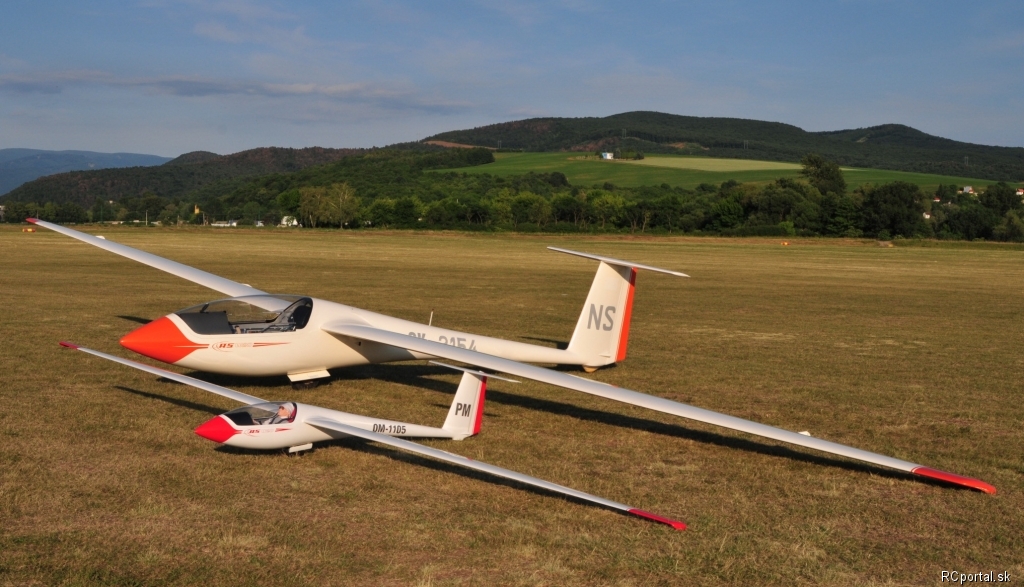

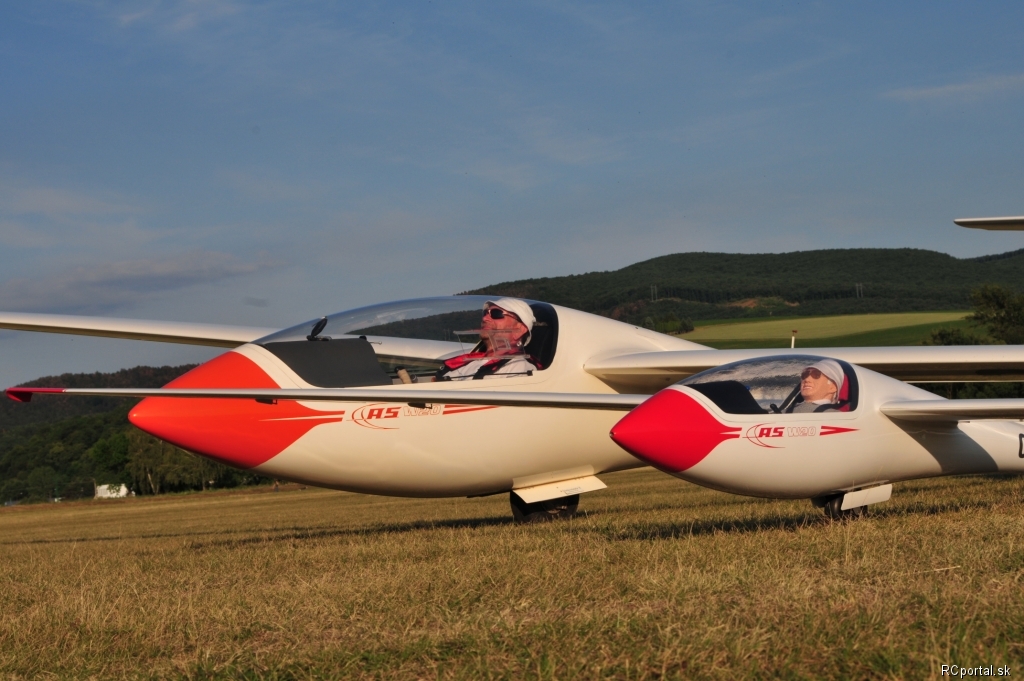

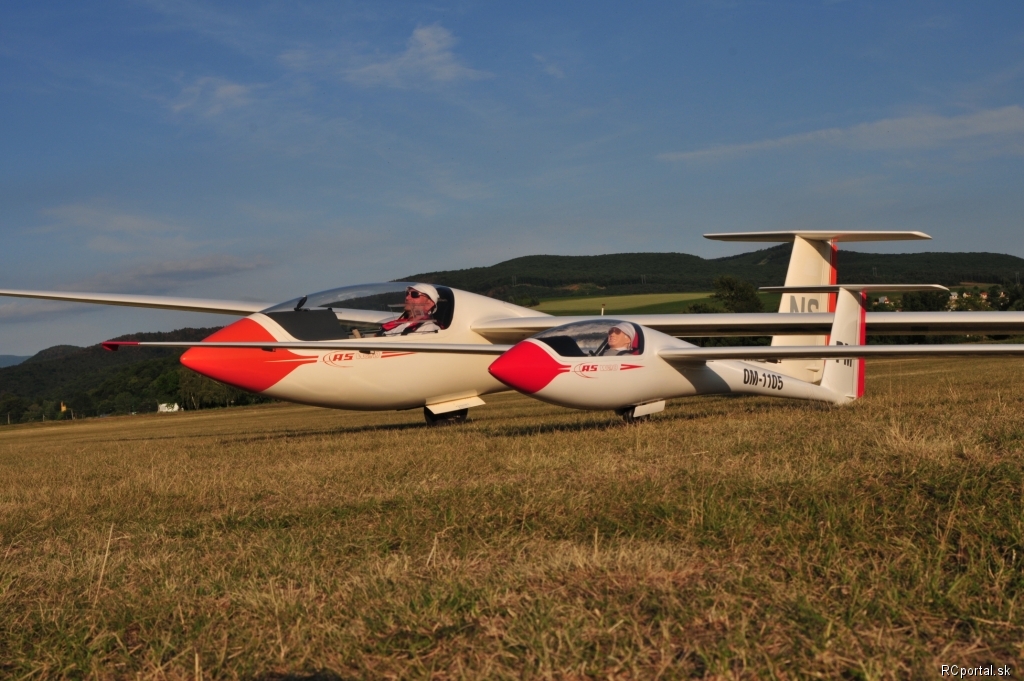

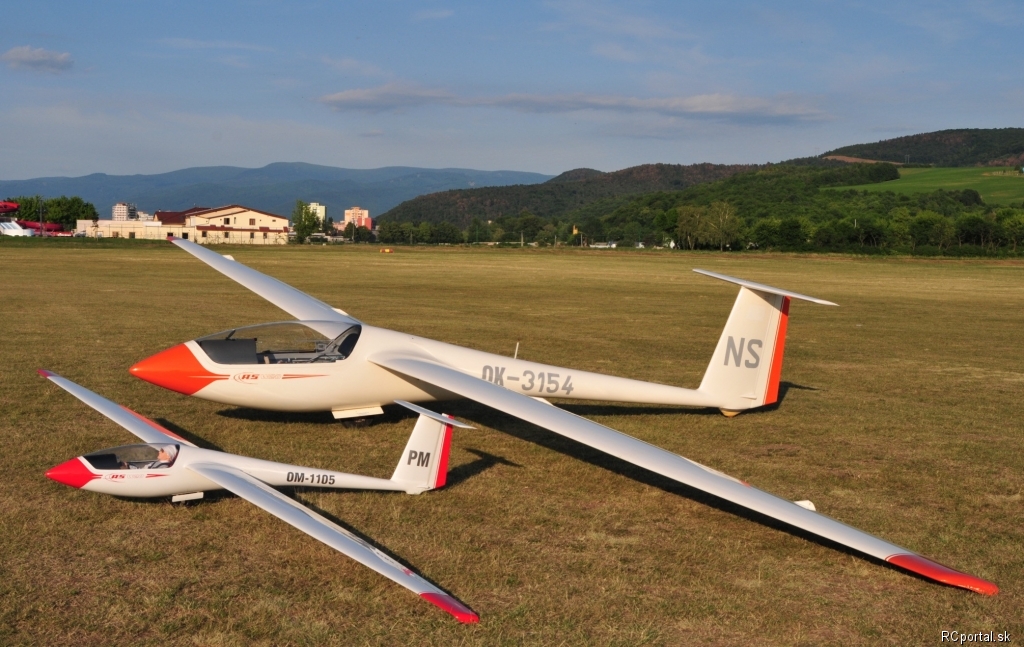

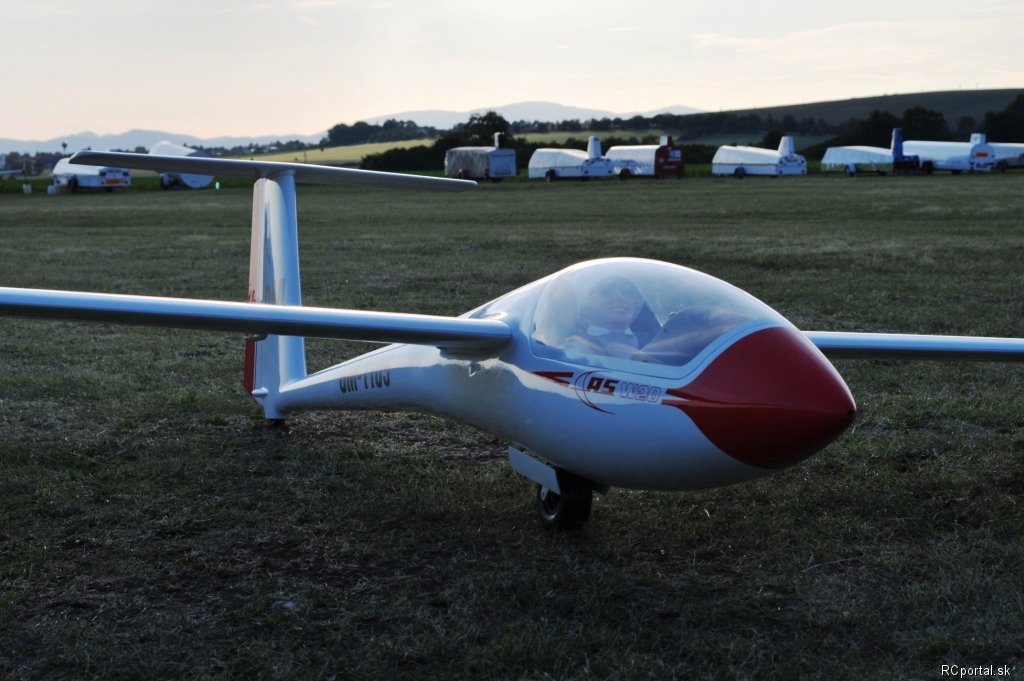

Tak pridávam finálny vzhľad - veľké fotografické porovnanie s jedným skutočným ASW20, ktoré šťastnou náhodou súťaží na našom letisku v Malých Bieliciach na Majstrovstvách Českej Republiky 2012 v plachtení. Nakoľko jeho majiteľ Jarda Buryan je správny chlapík, nechal sa nahovoriť a zapózoval nám aj ako pilot...            |
|
|
milosu modelár
Príspevkov: 30 Moje modely Poslať správu |
Oku modelára lahodiaca stavba krásnej mašiny. Musel si ju aj nejak výrazne dovažovať? A letový prejav má aký?  |
|
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Tak dovažoť som ju ani veľmi nemusel, nakoľko som všetko ťažké pchal čo najviac do špica. Ale zatiaľ som neletel, pretože nám na okolí chýba zodpovedajúca vlečna. Niečo majú ale chlapci rozostavané - musíme ešte chvíľu posečkať... Takže o letovom prejave zatiaľ, žiaľ, nemôžem popísať nič... |
|
|
mac modelár
Príspevkov: 940 Moje modely Poslať správu |
Trup ste nahodou neotlacili? |
|
|
richi555 modelár
Príspevkov: 114 Moje modely Poslať správu |
Tak tomu sa povie drobček... Nádherné lietadlo a skutočne dobre odvedená robota - klobúk dolu. Držím palce pri zálete a dajte potom nejaké video  Letu zdar. |
|
|
lv modelár
Príspevkov: 2802 Moje modely Poslať správu |
A načo by ti to bolo  |
|
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Nemáte niekto zodpovedajúcu vlečnu ? Kto by si to trúfol vytiahnúť hore ? Model je už mesiace hotový - ale zatiaľ neletel.... |
|
|
sluggish modelár
Príspevkov: 148 Moje modely Poslať správu |
v Nevericiach v Nedeľu zalietali Christen Eagle s 200 ccm motorom, je v ňom aj vlečný háčik a predchádzajúci majiteľ s ním že vraj vlekal podobné kúsky ako je tento tu, nech sa Brčo poinformuje a nahovorí majiteľa |
|
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Tak mame stastne za sebou prve dva vzrusujuce lety a krasne pristatia. ASW sa zatial javi celkom bez problemovo. Dakujem Jurkovi Jurovicovi za vleky so super vlecnou. Dufam len, ze podobny pracovny stroj sa coskoro objavi aj u nas.... |
