Anisoptera - prototyp 1:14

Anisoptera prototyp 1:14

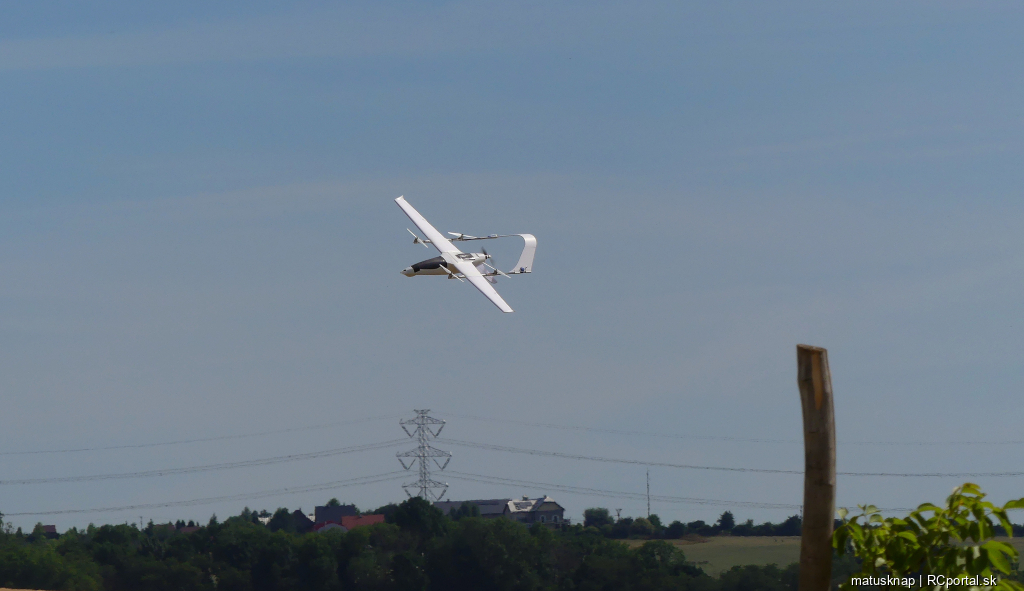

Lietajúci model k diplomovej práci pod názvom "Aerotaxík budúcnosti", ktorá bola riešená ako dizajnérska vízia cestovania lietadlom v roku 2030.
Študent: Bc. Matúš Knap
Vedúca práce: Mgr. art. Michala Lipková, ArtD.
Ústav Dizajnu, Fakulta architektúry a dizajnu STU, 2022.

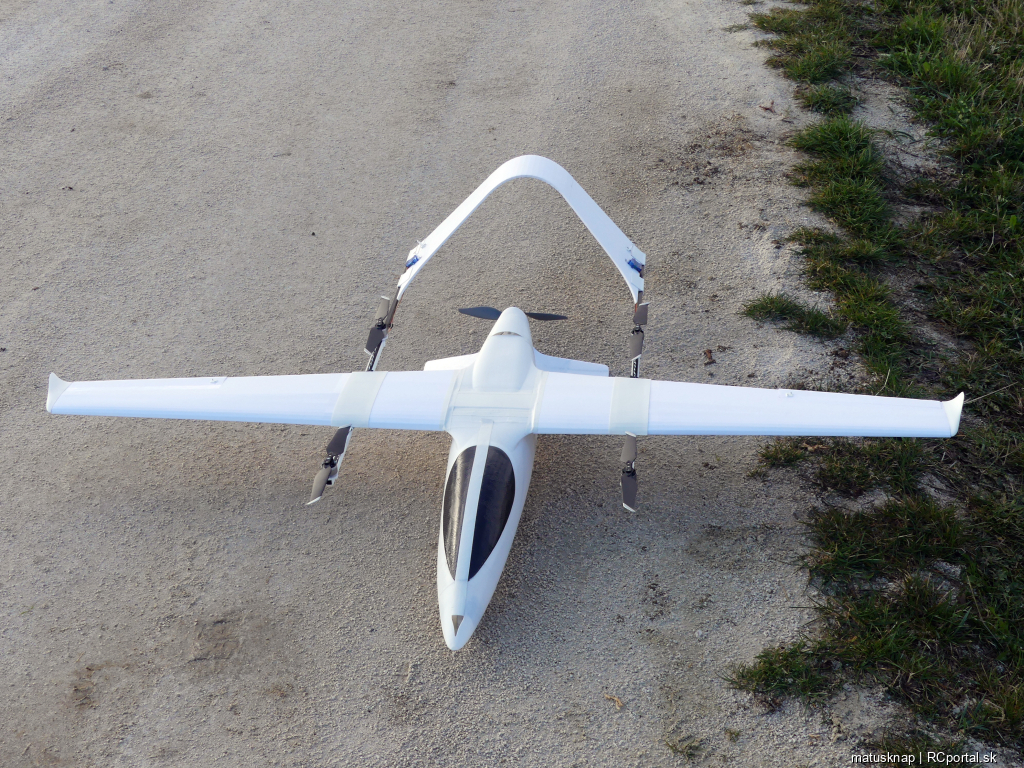

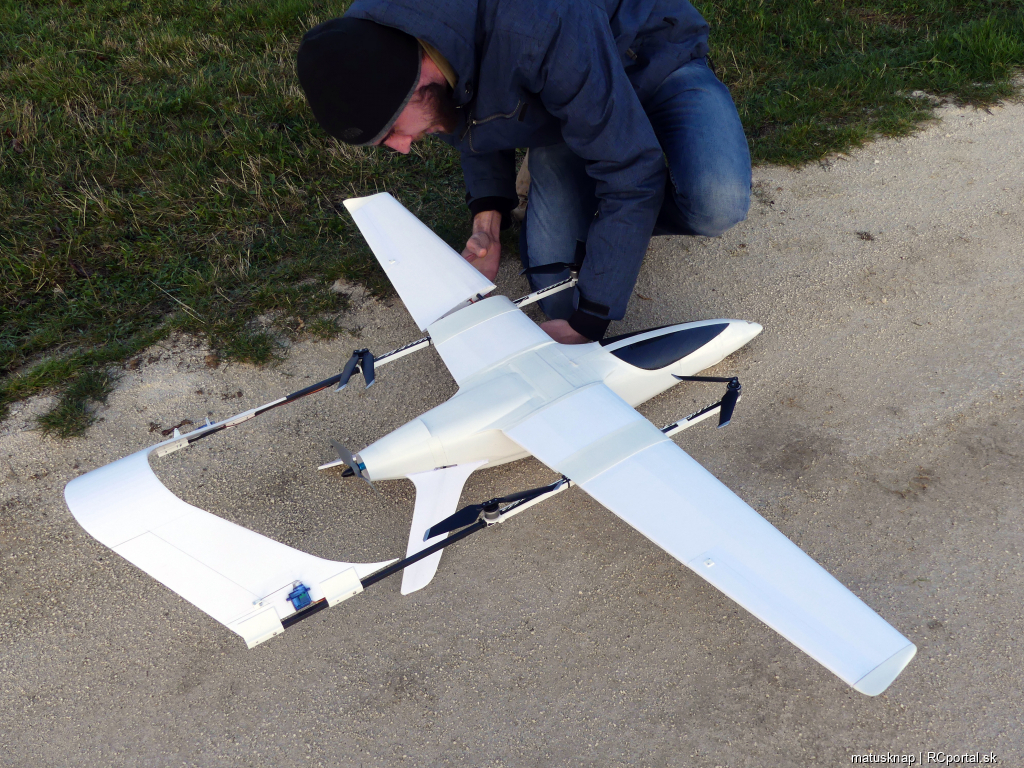

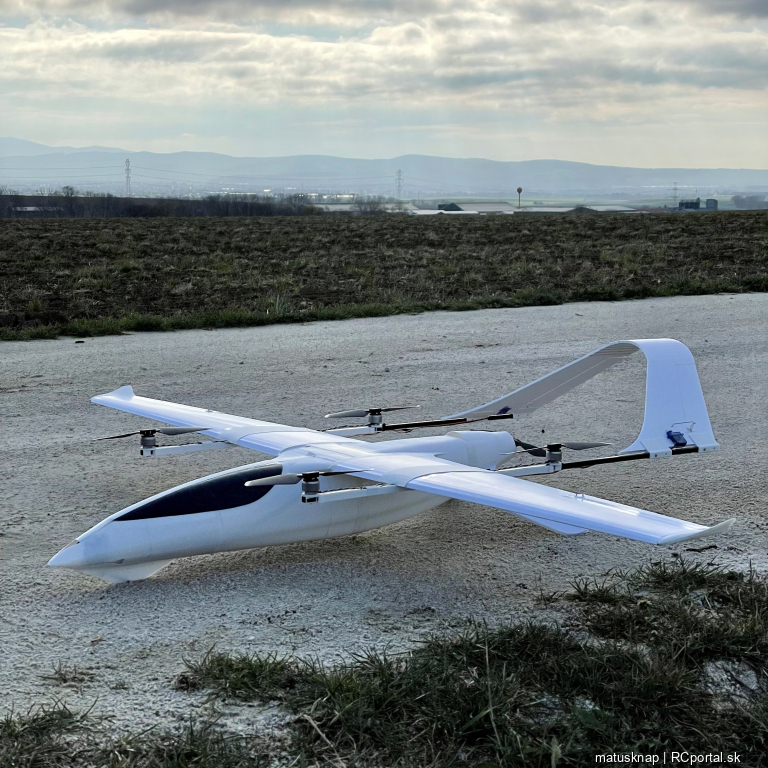

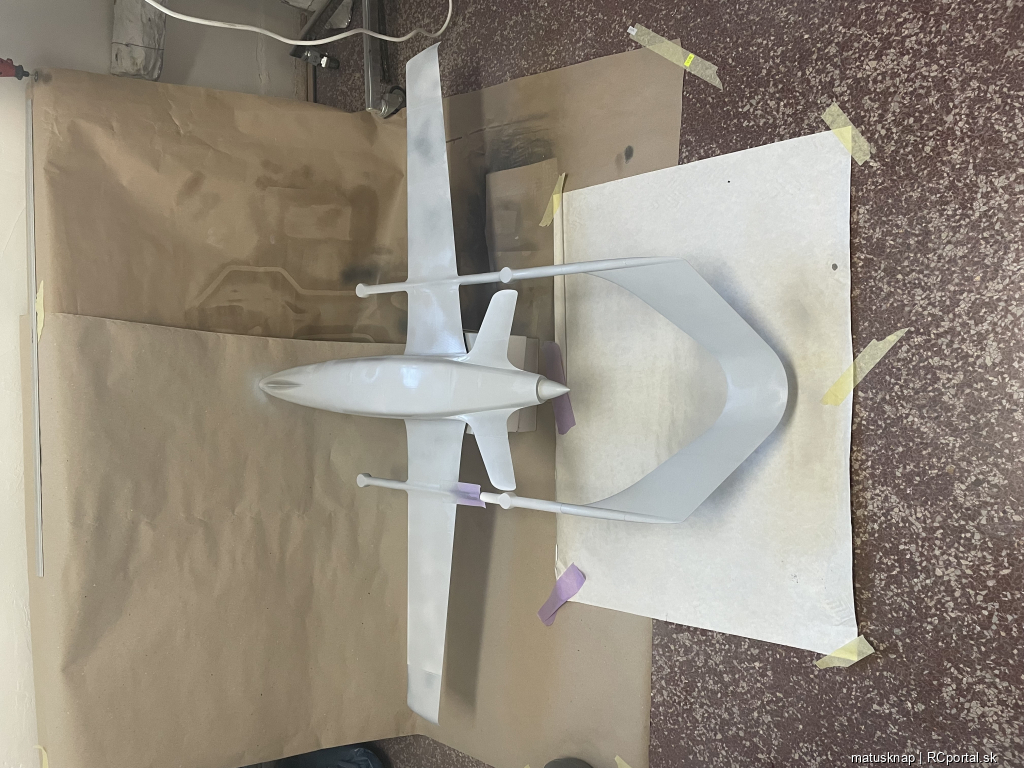

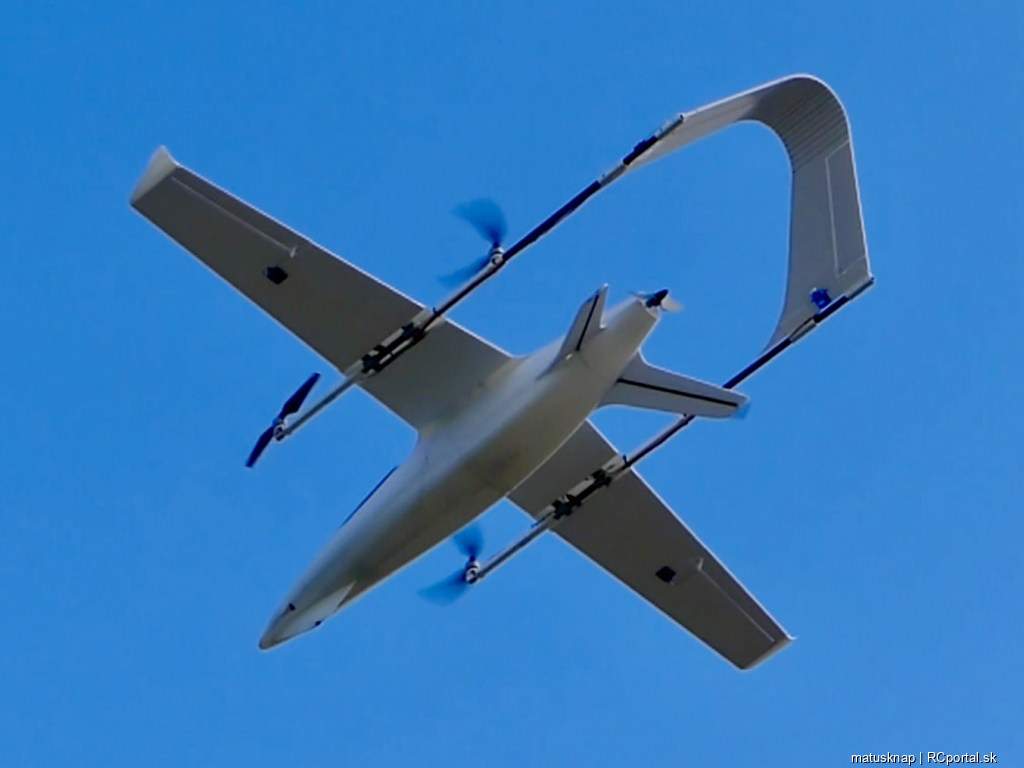

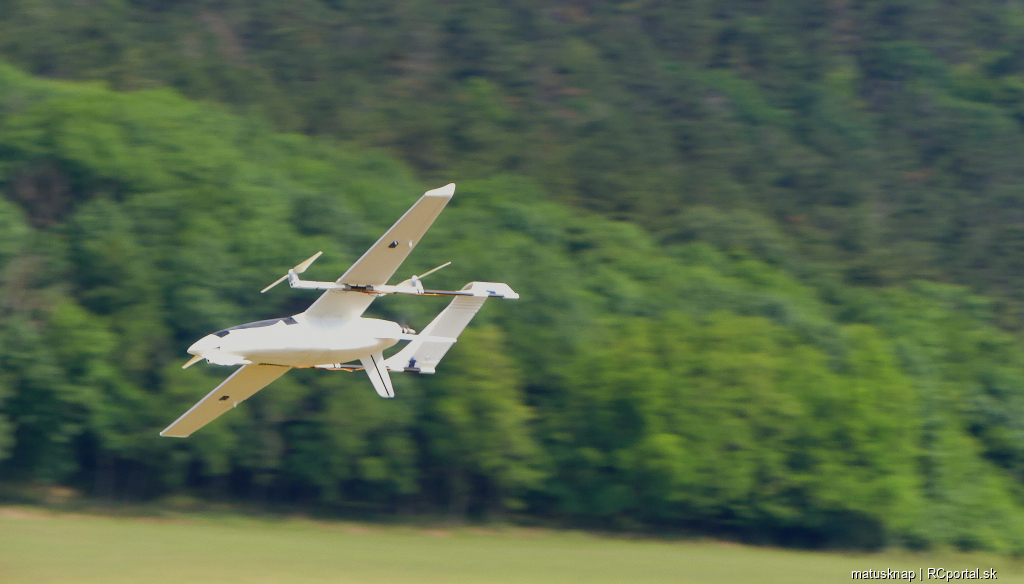

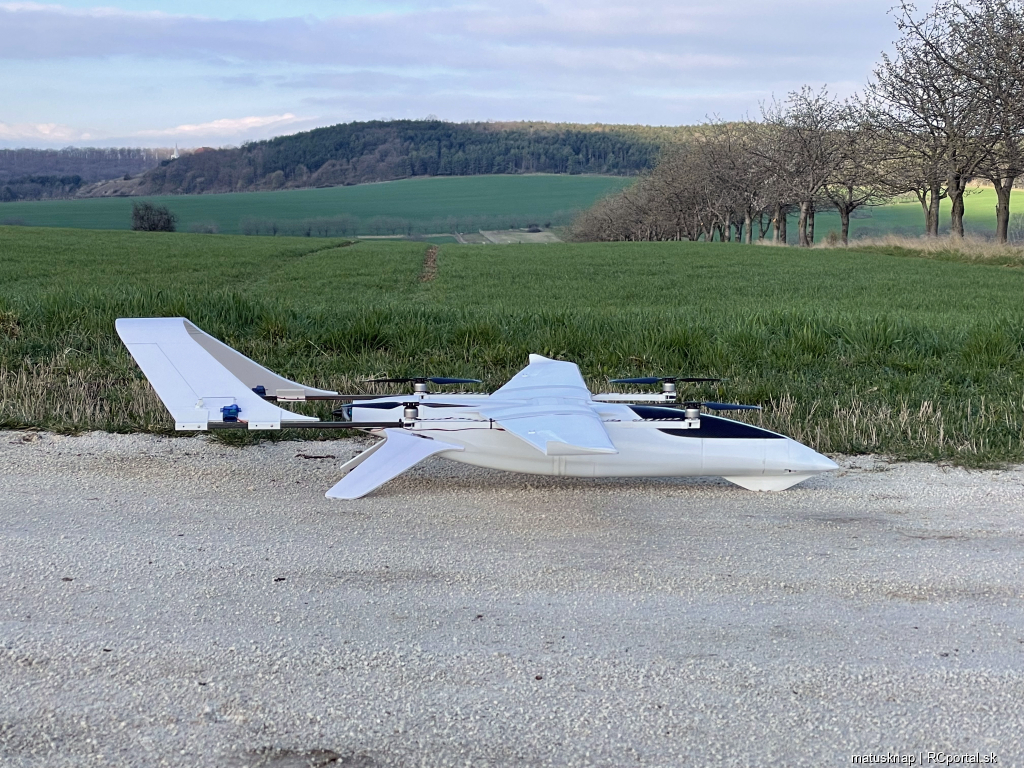

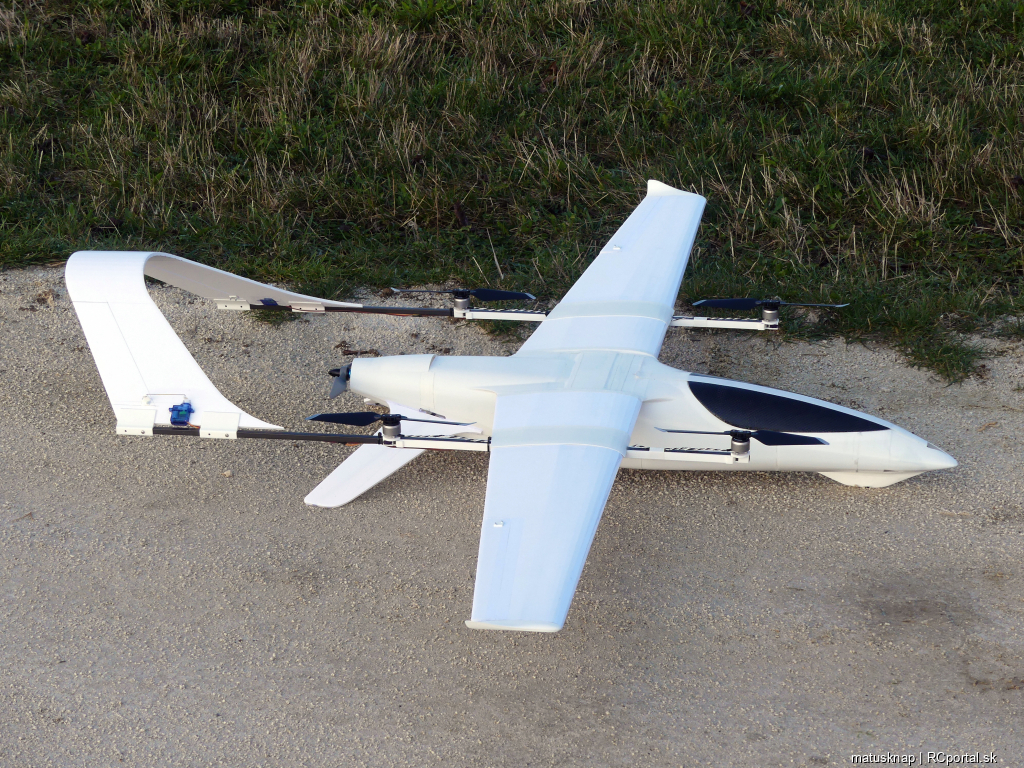

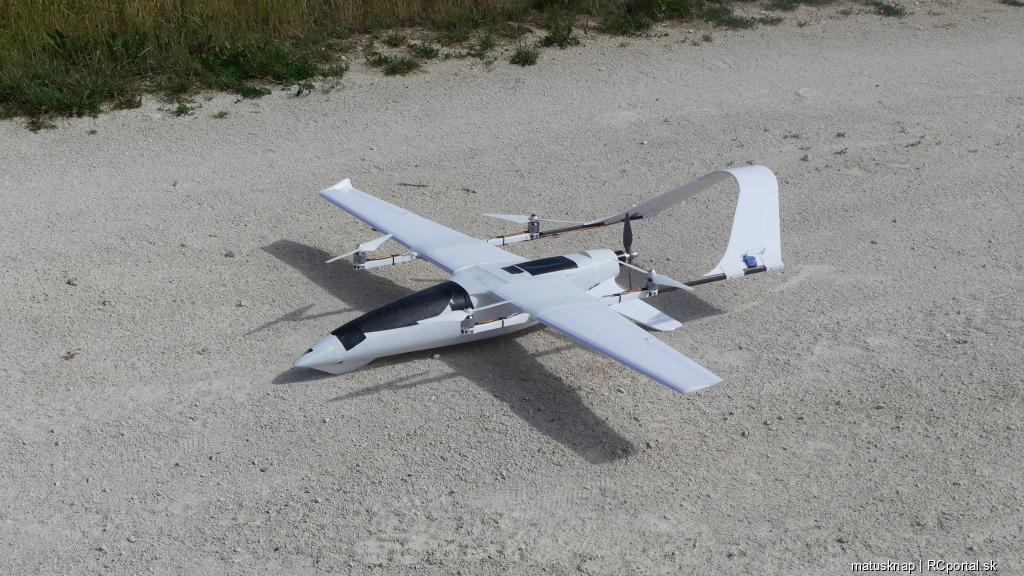

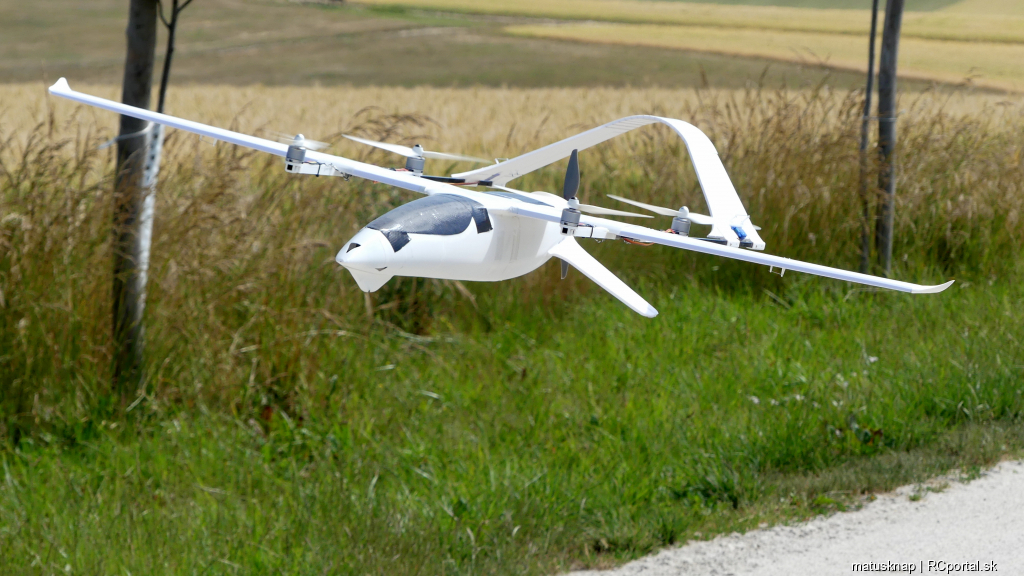

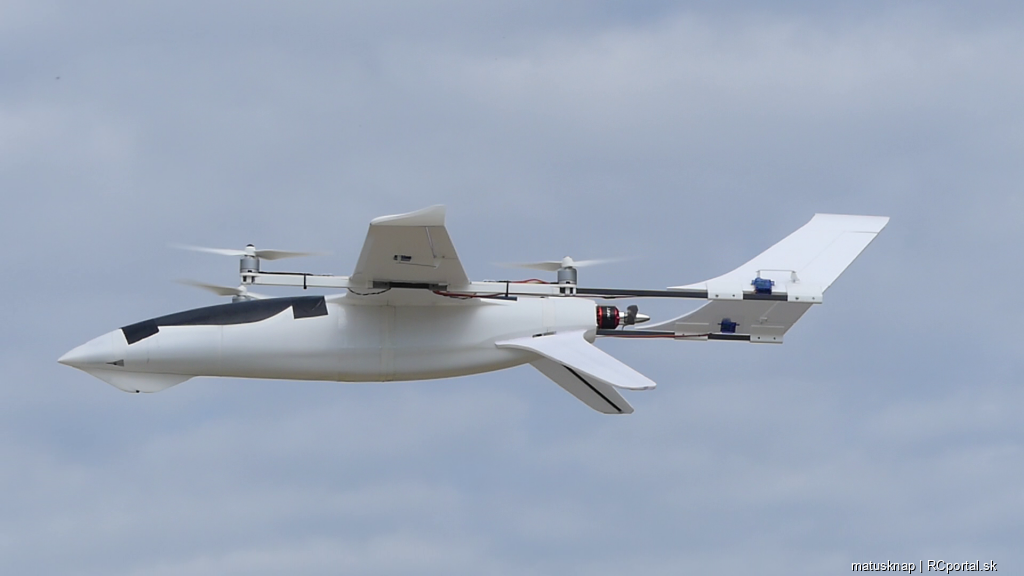

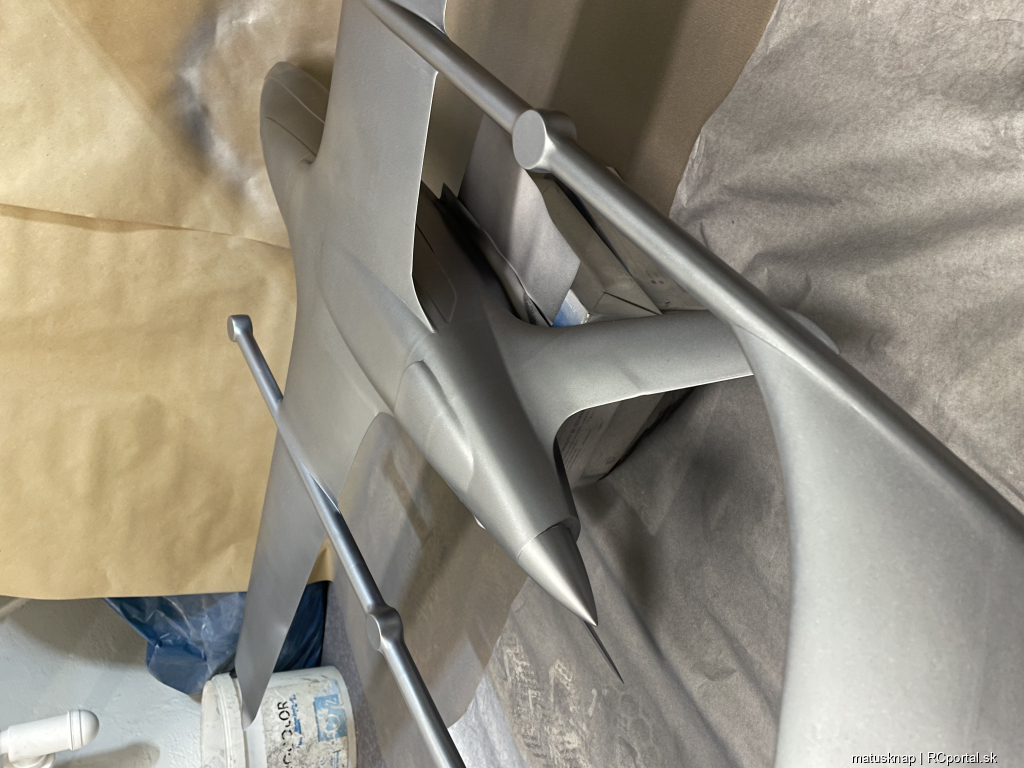

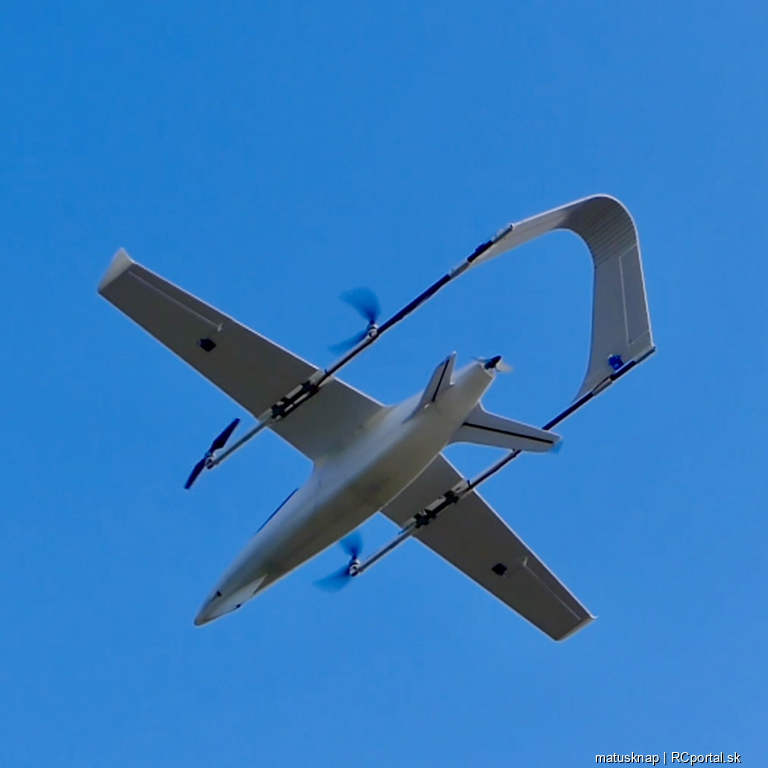

Plne elektrický model VTOL lietadla s konštrukciou z uhlíkových nosníkov a spojok vyrobených na 3D tlači z PLA. Nosné a stabilizačné plochy z kappa dosky hrúbky 3 a 5 mm. Trup: 3D tlač.

Pôvodný zámer sprostredkovať ovládanie výhradne cez systém Pixhawk nevyšiel.
Plne manuálne riadenie rozdelené na "koptéra" a "letún":
VTOL sprostredkovaný samostatným systémom s riadiacou doskou iFlight SucceX F7 + 4 x 45A regulátory a motory + vrtule z Dji Phantom 2 Vision+, vysielač Spektrum DX8.
Vodorovný let sprostredkovaný motorom RAY G3 C3536-1250 s 50A regulátorom a vrtuľou APC 8x6 v tlačnej konfigurácií. 4 ks 9g serv ovláda V-tail plochy a balančné krídelká. Vysielač: Spektrum DX6.
Spoločný akumulátor Dualsky Xpower 4S 14,8 V 2250 mAh pre let v trvaní cca 8 min.

O koncepte Anisoptera:
Projekt Anisoptera predstavuje víziu aerodopravy budúcnosti. Koncept medzimestskej mobility osôb pre rok 2030 v podobe hybridného lietadla so schopnosťou zvislého vzletu a pristátia (VTOL) je nezávislý od infraštruktúry letísk. Kombinuje pohodlie a dostupnosť helikoptéry s rýchlosťou a bezpečnosťou lietadla. Prepravná kapacita prostriedku je päť osôb a sto kilogramov batožiny.
Hornoplošník v konfigurácií pohonu lift+cruise(*), s obrátenými chvostovými plochami do tvaru písmena V má maximálnu vzletovú hmotnosť 4000 kg, cestovnú rýchlosť 400 km/h a dolet 1000 km.
Vodorovný let zabezpečuje turbovrtuľový motor s tlačnou trojlistovou vrtuľou. Pre vzlet a pristátie je určený pohon s ôsmymi elektrickými motormi a dvojlistovými vrtuľami v koaxiálnej konfigurácií.
Interiér pre štyroch pasažierov orientovaných vo dvojiciach oproti sebe poskytuje veľkorysý priestor, pohodlie a možnosť vzájomnej komunikácie.

*lift+cruise - nezávislý systém zdvihových motorov pre vzlet a pristátie a samostatný motor pre vodorovný let

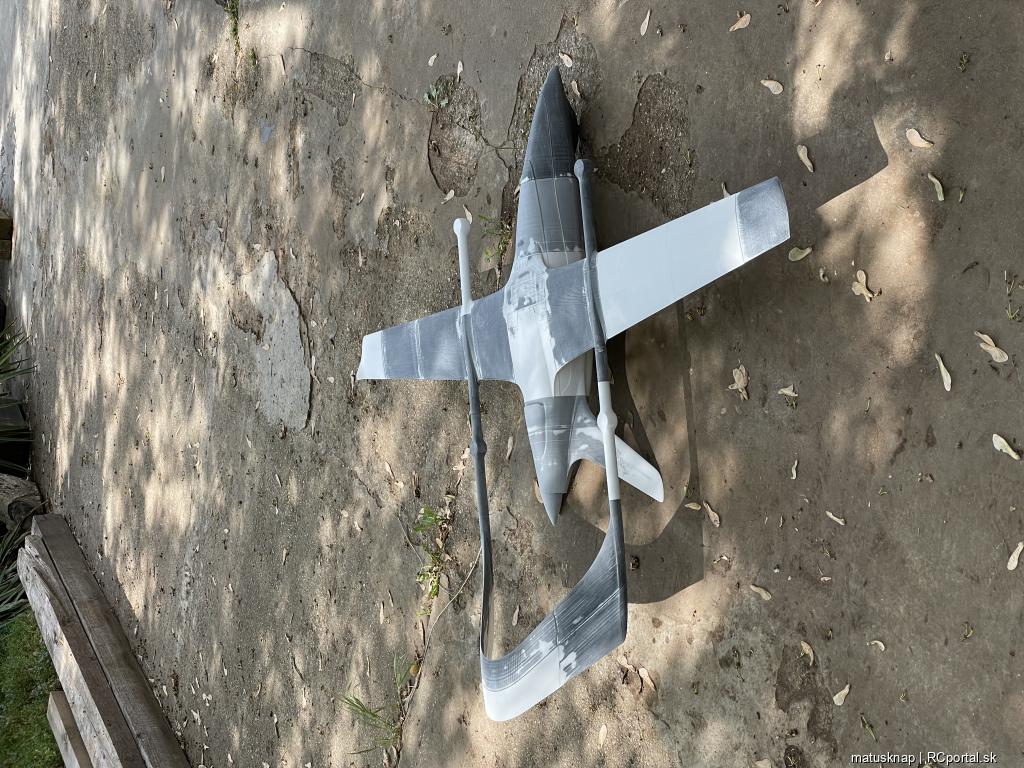

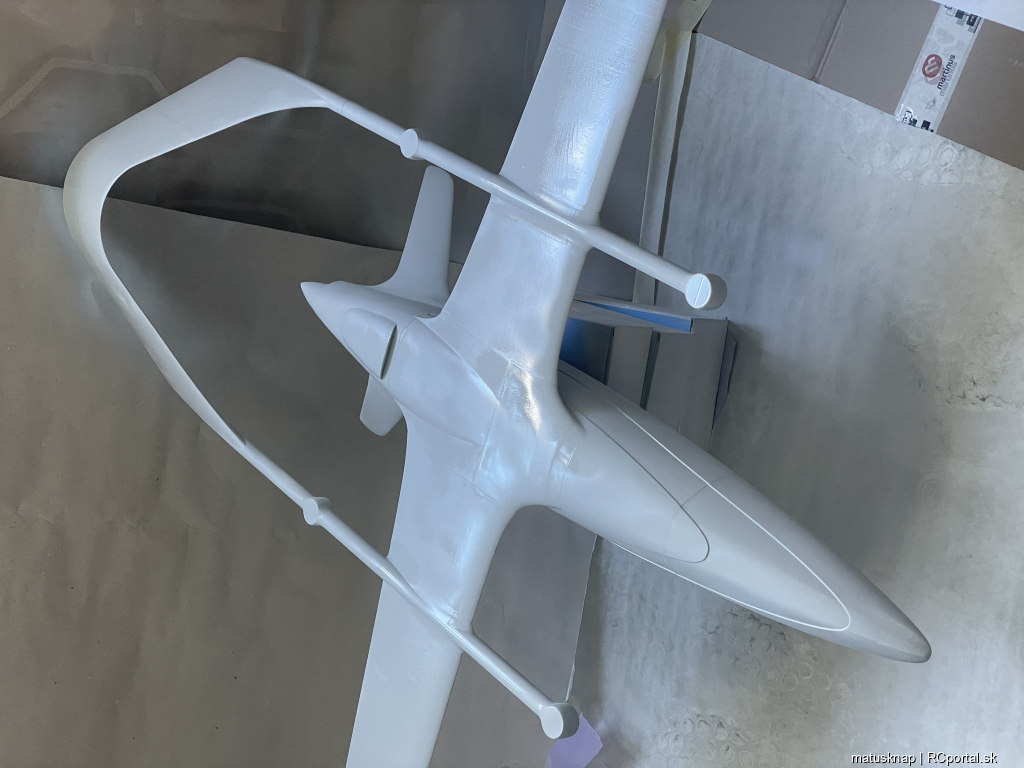

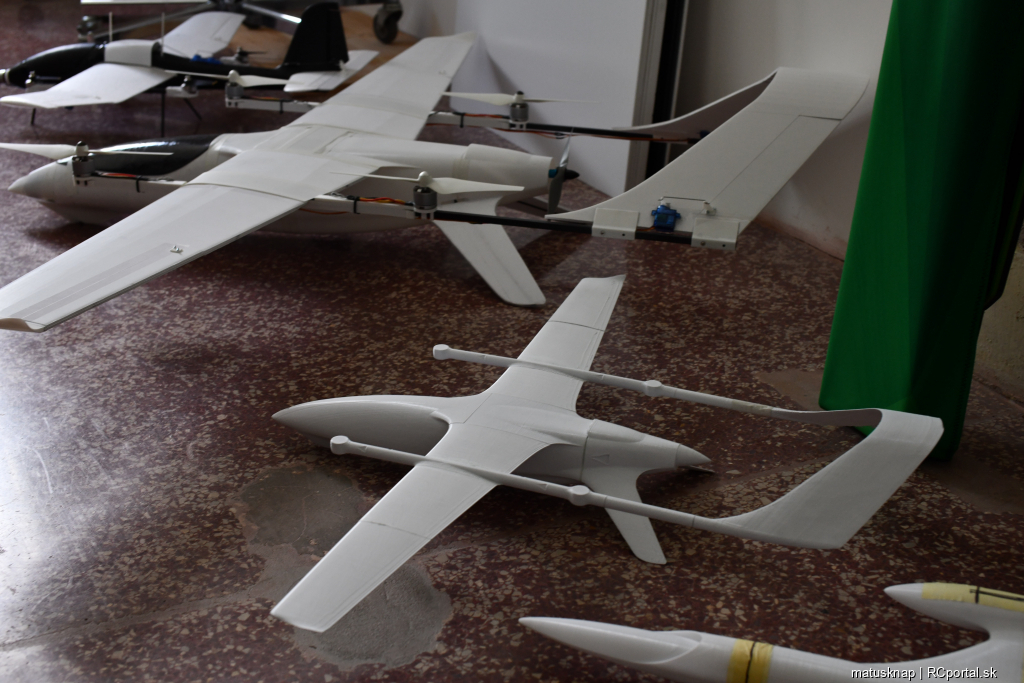

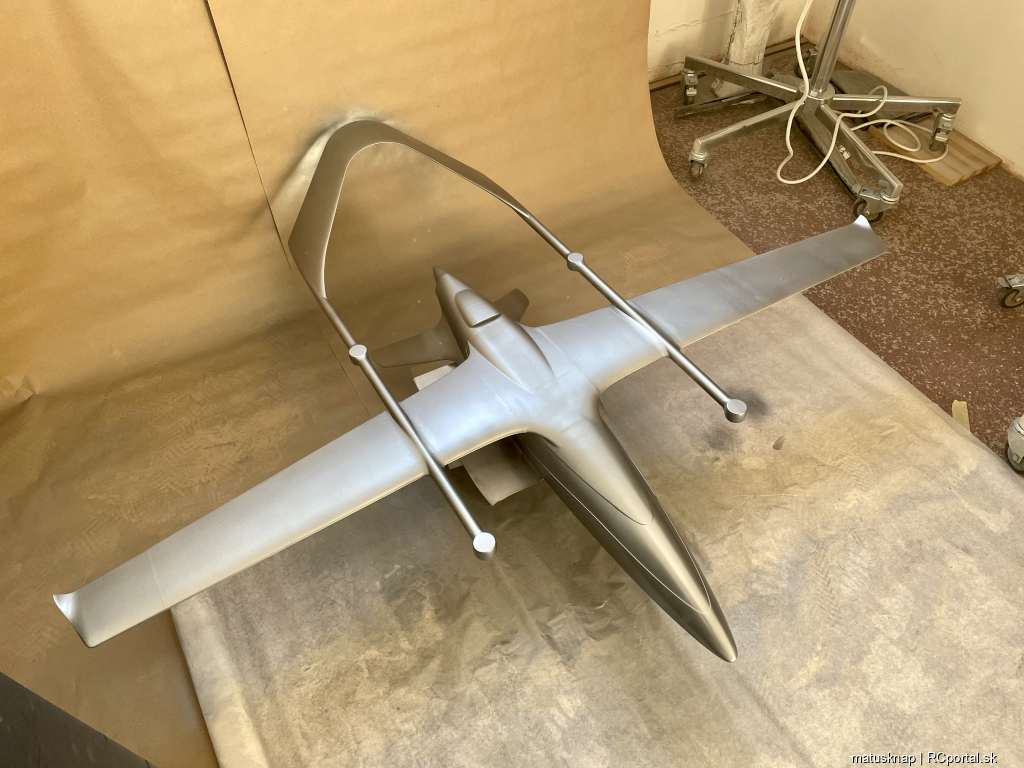

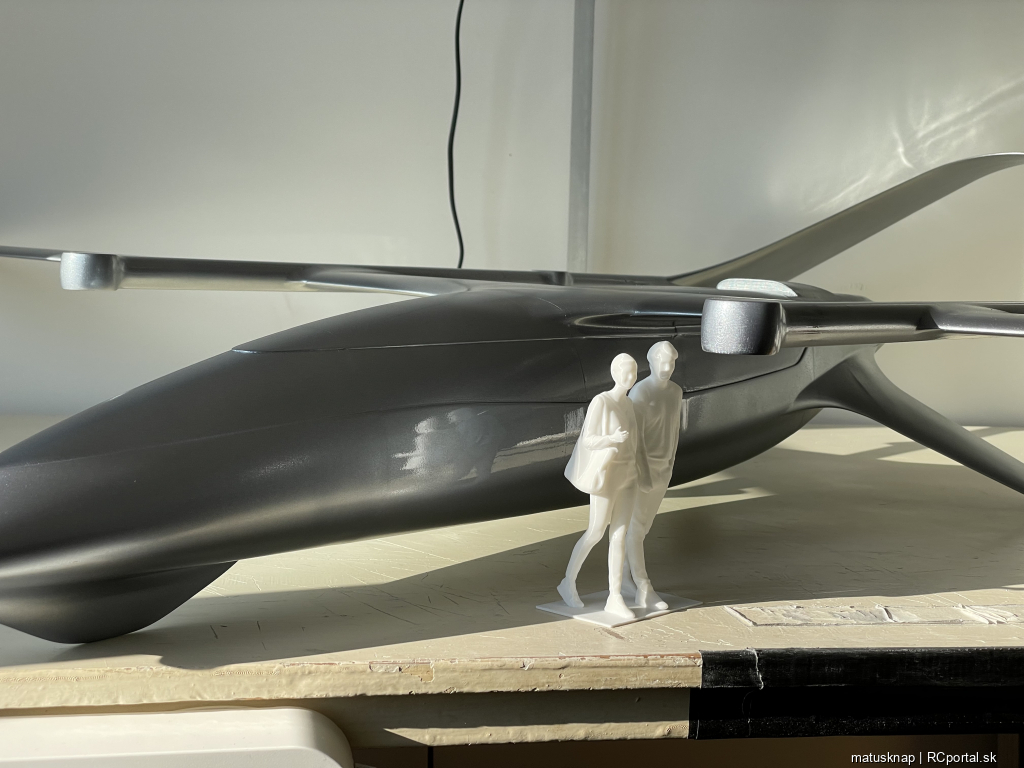

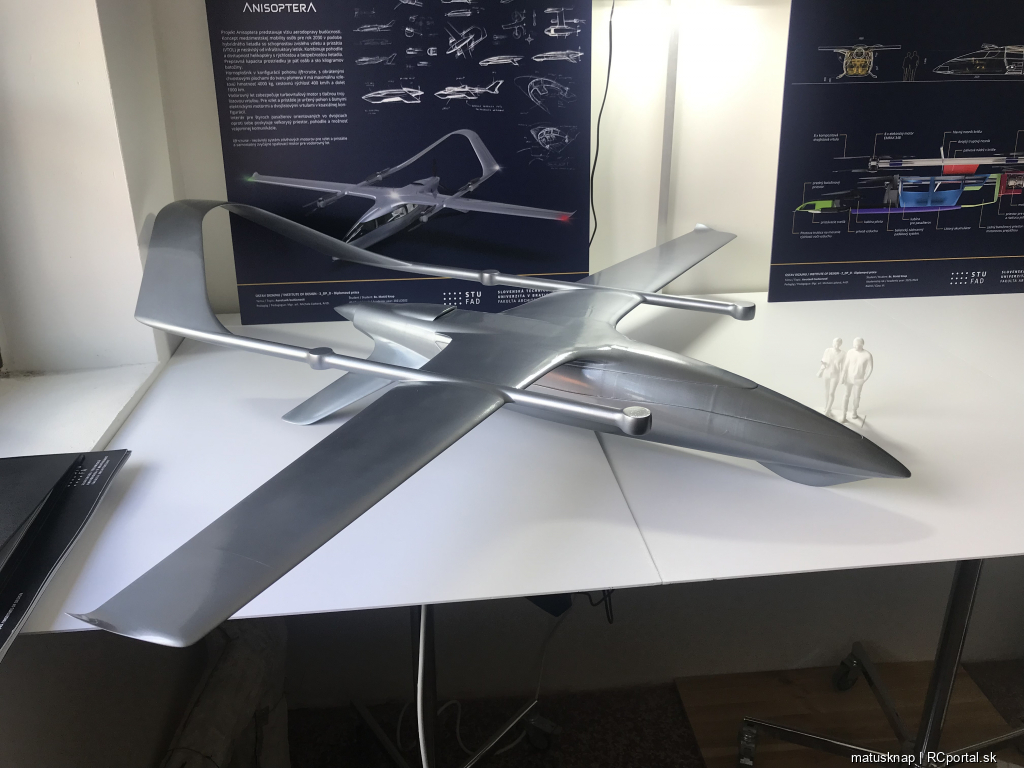

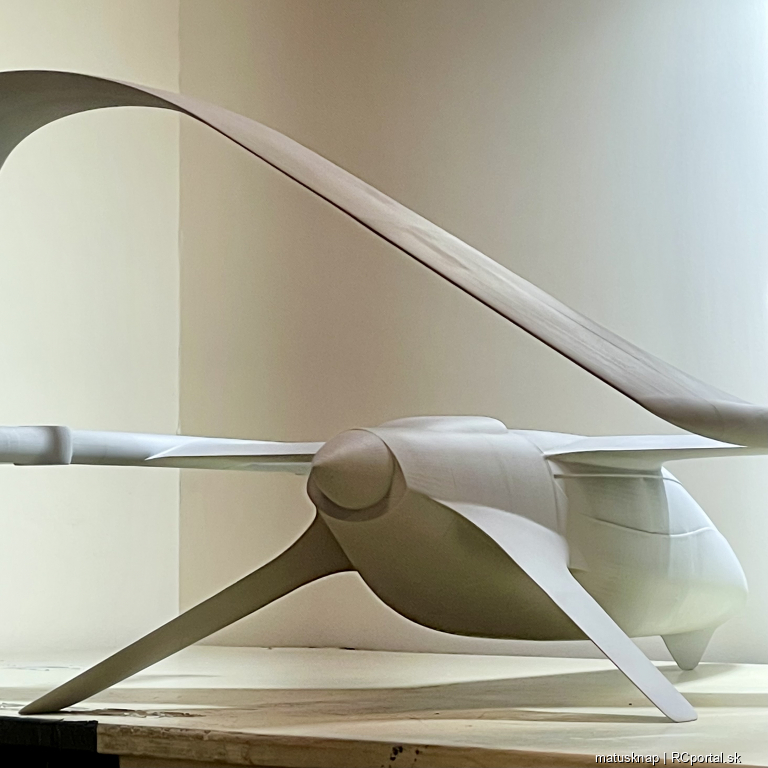

Okrem množstva pracovných vývojových modelov vznikla aj výstavná nelietajúca maketa komplet realizovaná výrobou na FDM 3D tlačiarni z materiálu PLA, ktorej fotografie sú v galérií modelu. A samozrejme tiež vznikli vizualizácie reálneho prostriedku vrátane 3D modelu vytvoreného v programe Rhinoceros.

Viac informácií o projekte (v angličtine) čoskoro dostupných na : https://matusknap.com/projects/airtaxiofthefuture
