RC PORTAL

Technické parametre
Výrobca: Ja Rozpätie: 0 mm Hmotnosť: 0 g
Kategória: Lode - motorové Dĺžka: 0 mm Materiál: Drevo, plast
Motor: Mig 480
Popis

Motorová loď postavená v rámci projektu: Postavaj si vlastnú ALICU (Competition)
https://www.rcportal.sk/postavaj-si-vlastnu-alicu-competition-c264
Keďže som sa do Alice vrhol ako úplný začiatočník, tak som si na seba uplietol aj riadny bič. Bez rád Othella by som to nedokázal Vďaka

Obrázkov Alice je tu už dosť, takže skúsim ukázať len rozdiely

ID Modelu: AM7037 | Zobrazenia: 6541 | Pridané: 5. 5. 2016 o 22:57 | Autor: misho222


Projekt držiakov predného…

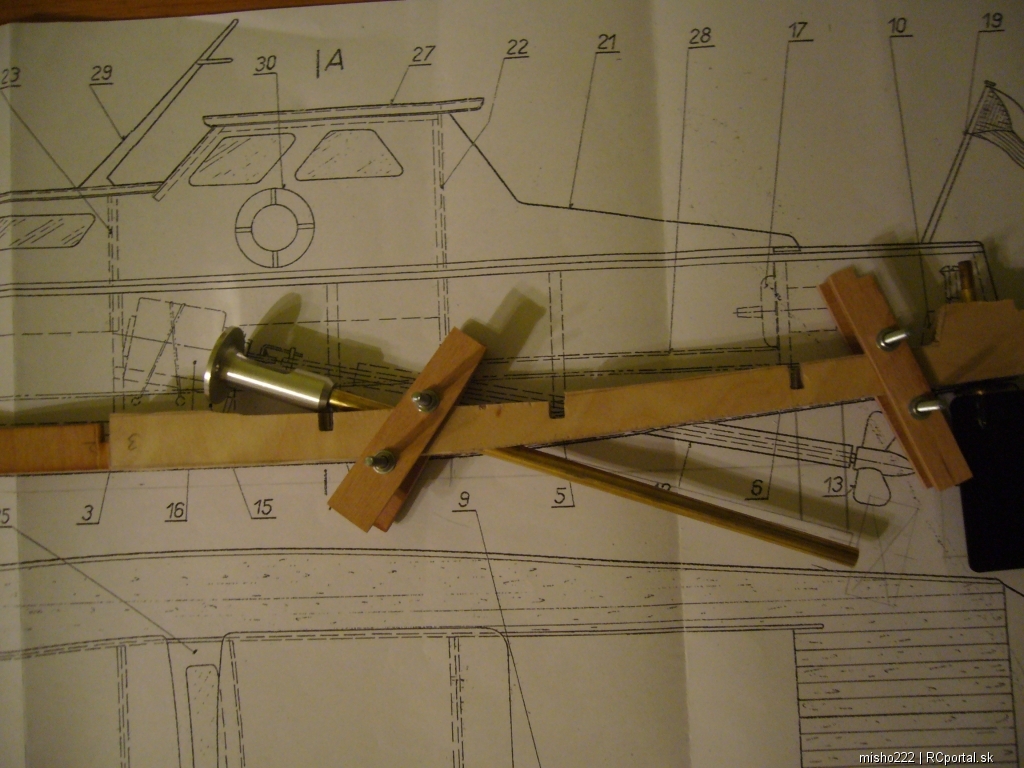

sklon a hĺbka lodnej skrutky…


Zmenou polohy lodnej skrutky…


Veľký problém nastal keď…


výstuha stevenky, je…


ohýbanie držiakov predného…


Stevenku som musel vlepiť…


Pripevnené držiaky…

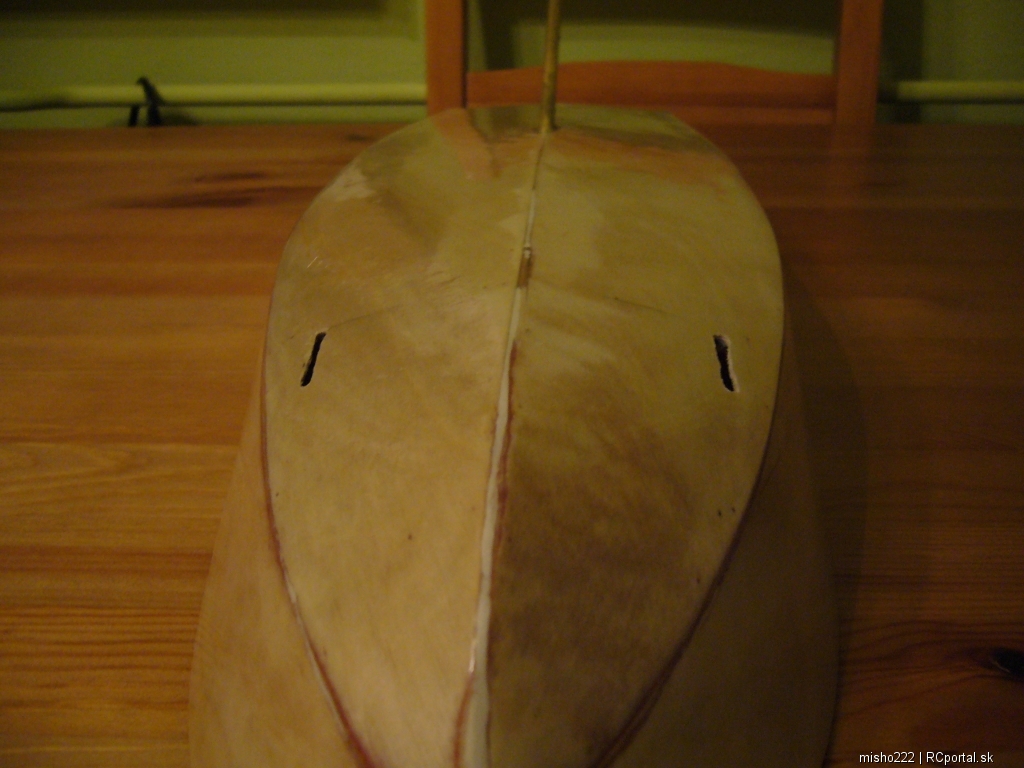

vyrezať tieto diery ma…


Trafil som sa, uff…


predné…


Druhý bič som si uplietol…


línia…


Prvé…


mäkká spájka…


prvé hliníkové krídlo…


Druhé krídlo som spravil z…


Do tretice som sa rozhodol…


zaskliť okná bolo pre mňa…


profil HPS…

1 2
Autor Správa
Pa3k120
modelár

Príspevkov: 335

Moje modely
Poslať správu
Správa zaslaná: 6. 5. 2016 o 07:08 | odkaz na príspevok
ako by si to ohodnotil ako začiatočník myslím náročnosť? a keď sa môžem spýtať ako vychádza Alica cenovo? (projekt bez elektro myslím)
Bydlisko: Trnava ( 33 rokov )
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Správa zaslaná: 6. 5. 2016 o 09:01 | odkaz na príspevok
Podľa mňa je to naozaj jednoduchá stavba, fakt je to moja prvá práca s drevom, prvý konštrukčný model a dalo sa to v pohode.
Hlavne je k nej veľmi dobrá podpora, oba články sú spravené tak aby tomu pochopil ktokoľvek, samozrejme aj dodatočný pokec tomu veľa pridal.
https://www.rcportal.sk/postavaj-si-vlastnu-alicu-competition-c264
https://www.rcportal.sk/postavaj-si-vlastnu-alicu-modelarske-zaciatky-c271

Loď ako taká je tiež dobre konštrukčne vyriešená, nie je tam žiaden priostrý oblúk, žiadna záludnosť, proste jednoduchá lodička na precvičenie prstov , ďalšia perfektná vec boli vypálené rebrá z Artol, to je na nezaplatenie

Čo sa ceny týka to netuším, proste som to zabudol rátať, no ak nerátam elektroniku, tak by sa to v pohode mohlo zmestiť do 70€.
Bydlisko: Senec ( 44 rokov )
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Správa zaslaná: 22. 5. 2016 o 15:30 | odkaz na príspevok

odkaz na Youtube


Len pre ukážku chovania lode
Bydlisko: Senec ( 44 rokov )
BOravec
modelár

Príspevkov: 577

Moje modely
Poslať správu
Správa zaslaná: 22. 5. 2016 o 18:31 | odkaz na príspevok
Páčí sa mi, že ste šiel trochu ďalej v konštrukcii a nespravil z Alice tuctovku. Takto je omnoho zaujímavejšia.
Bydlisko: Bratislava
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Správa zaslaná: 23. 5. 2016 o 17:32 | odkaz na príspevok
Ďakujem
Bydlisko: Senec ( 44 rokov )
bogo
modelár

Príspevkov: 963

Moje modely
Poslať správu
Správa zaslaná: 23. 5. 2016 o 21:25 | odkaz na príspevok
Perfektne ti to plava!Dobre si to spravil.Klobuk dole!
Bydlisko: Zürich ( 56 rokov )
Othello
modelár

Príspevkov: 2218

Moje modely
Poslať správu
Správa zaslaná: 24. 5. 2016 o 08:09 | odkaz na príspevok
Miso super a teraz sa mozes pustit do "komety"
Bydlisko: Senec ( 43 rokov )
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Správa zaslaná: 24. 5. 2016 o 14:02 | odkaz na príspevok
bogo:
Perfektne ti to plava!Dobre si to spravil.Klobuk dole!

Vďaka, cením si to

Othello:
Miso super a teraz sa mozes pustit do "komety"


Vďaka Juraj

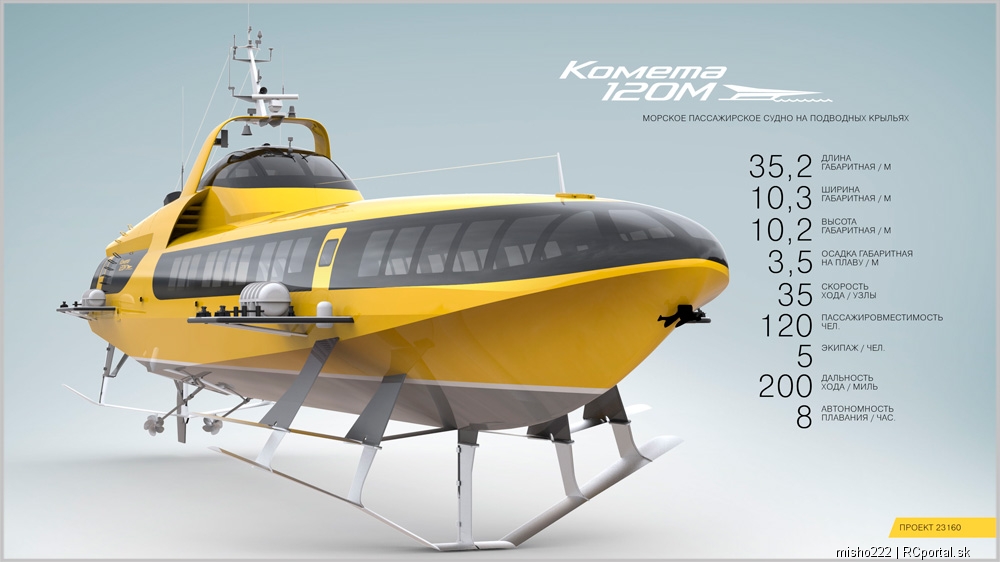

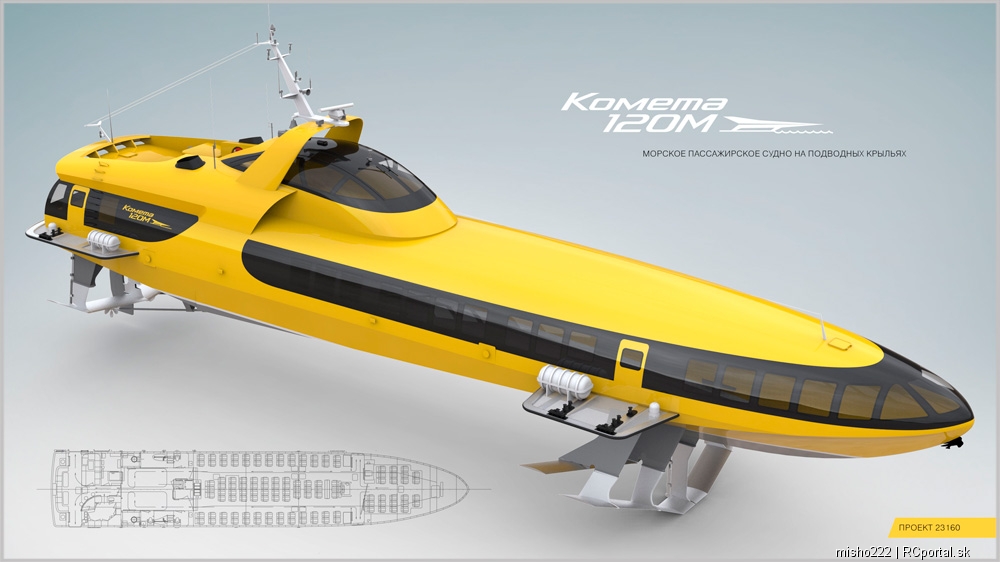

O tej Komete 120M ešte nie som úplne presvedčený, je krásna, no podkladov mám zatiaľ málo a netrúfam si ju "vymyslieť"

Jedine že by si to naprojektoval v 3D

Naproti tomu sa stále pohrávam myšlienkou Meteoru a k nemu mám všetko aj farbu poťahov

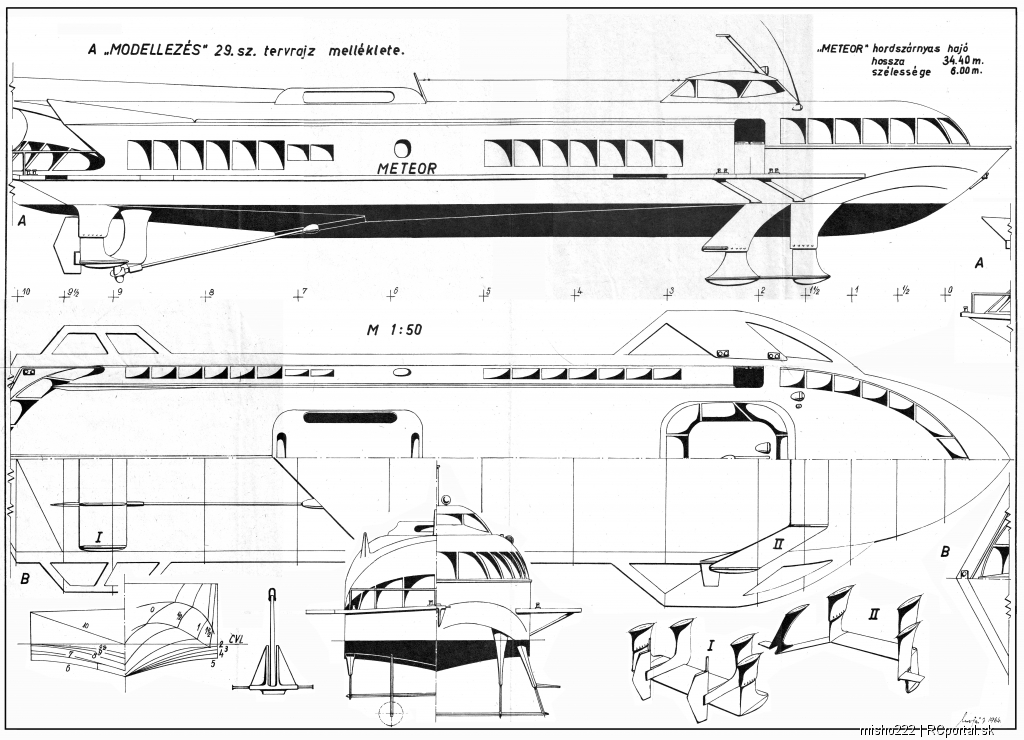

Keď sa mi podarilo vypátrať pôvodné konštrukčné výkresy, tak to bolo ako nájsť poklad

Samozrejme bez tvojej pomoci nemám šancu, takže sa o tom musíme ešte veľa pohádať
Kedy sa stretneme na vode ? už by sa zišlo, mne sa v nedeľu podarilo len tak náhodne keď prcek zaspal, no taká sobota by vôbec nemusela byť zlá

V každom prípade musím najprv dokončiť čo mám rozbabrané a až potom sa môžem začať venovať niektorej ruskej lodi

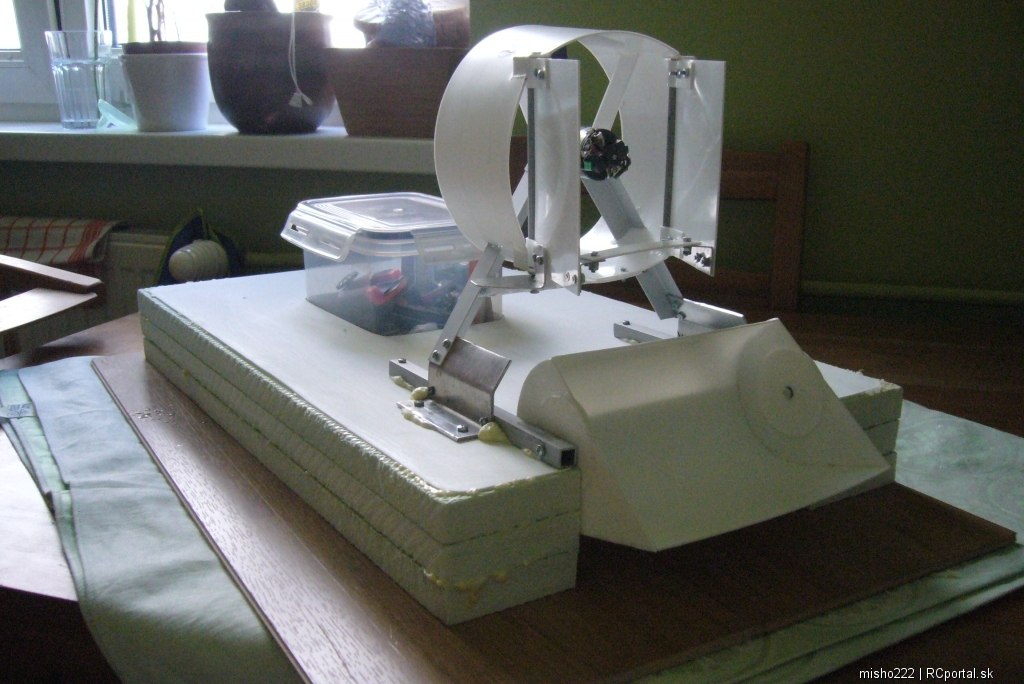

Teraz robím totižto zavážací klzák, a Jimnyho zároveň, proste sa nenudím


O taký týždeň pôjde na vodu aj táto sranda, som zvedavý ako sa bude správať
Bydlisko: Senec ( 44 rokov )
BOravec
modelár

Príspevkov: 577

Moje modely
Poslať správu
Správa zaslaná: 20. 6. 2016 o 19:15 | odkaz na príspevok
Keď tak pozerám tie výkresy Meteoru, sú tam použité veľmi tenké profily. U modelu budú musieť byť ešte tenšie. Pozeral som modely vodných turbín, podobnej veľkosti, tam sú na lopatkách profily s hrúbkou cca 4% a menej. Keďže turbíny pracujú s veľmi vysokou účinnosťou, mohol by si sa inšpirovať.
Bydlisko: Bratislava
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Správa zaslaná: 21. 6. 2016 o 09:45 | odkaz na príspevok
No Meteor, tak isto ako aj Kometa 120M sú celohliníkové lode s veľmi husto ukladanými nosníkmi, tak preto sú naozaj tenké.
Nosníky by som spravil určite redšie a pevnejšie. Meteor má pôvodne 64 rebier na 34,4metra, čo je každého pol metru...
Po technickej stránke je to čistá samovražda.....

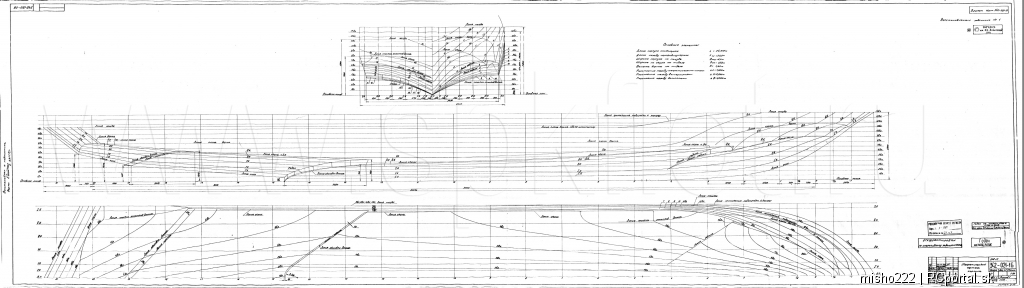

Toto sa mi ako plán hodí, je to na 14 rebier, čo je schodnejšie


alebo tento, to je na 25rebier.

S tými turbínami som to nepochopil, vysvetli to bližšie prosím
Bydlisko: Senec ( 44 rokov )
BOravec
modelár

Príspevkov: 577

Moje modely
Poslať správu
Správa zaslaná: 21. 6. 2016 o 10:56 | odkaz na príspevok
Tie turbíny sú tiež modely skutočných turbín, ktoré slôžia vo vodných elektrárňach. Prúdenie v nich je podobnou rýchlosťou, ako sa pohybujú modely lodí. Logicky teda aj použité profily by mohli byť vhodné pre Tvoj model. Preto som Ti aj v súvislosti s Alicou písal, že by profil na krídlach mohol byť tenší, loď nebude mať taký veľký odpor....
Bydlisko: Bratislava
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Správa zaslaná: 21. 6. 2016 o 20:42 | odkaz na príspevok
Profil krídla ešte budem riešiť, odvíjať sa budem z výkresov krídiel meteoru. No určite si prezriem aj tie turbíny, vďaka.

Lenže mám dojem že tá rýchlosť lode je iný problém, podľa mňa budem ešte musieť doriešiť sklon lodnej skrutky, lebo keď sa zdvihne na krídle, tak je skrutka v dosť zlom uhle a šialene mám preťažený motor. Nenormálne sa prehrieva
Budem musieť zohnúť trubku a vložiť tam pružný hriadeľ, alebo niečo obdobné nech zmením ten uhol...
Bydlisko: Senec ( 44 rokov )
BOravec
modelár

Príspevkov: 577

Moje modely
Poslať správu
Správa zaslaná: 22. 6. 2016 o 07:50 | odkaz na príspevok
Ťažko poradím, keď neviem aký veľký je ten model a neviem aká vrtuľa aký motor na aké napätie a aký prúd ním preteká.
Dosť som prekvapený, že na výkrese nemajú krídla vzopätie, ako je skutočná tá loď stabilizovaná? Viem, že americké plavidlá na krídlach majú gyroskopy. A krídla sú ovládané.
Bydlisko: Bratislava
BOravec
modelár

Príspevkov: 577

Moje modely
Poslať správu
Správa zaslaná: 25. 11. 2016 o 08:40 | odkaz na príspevok

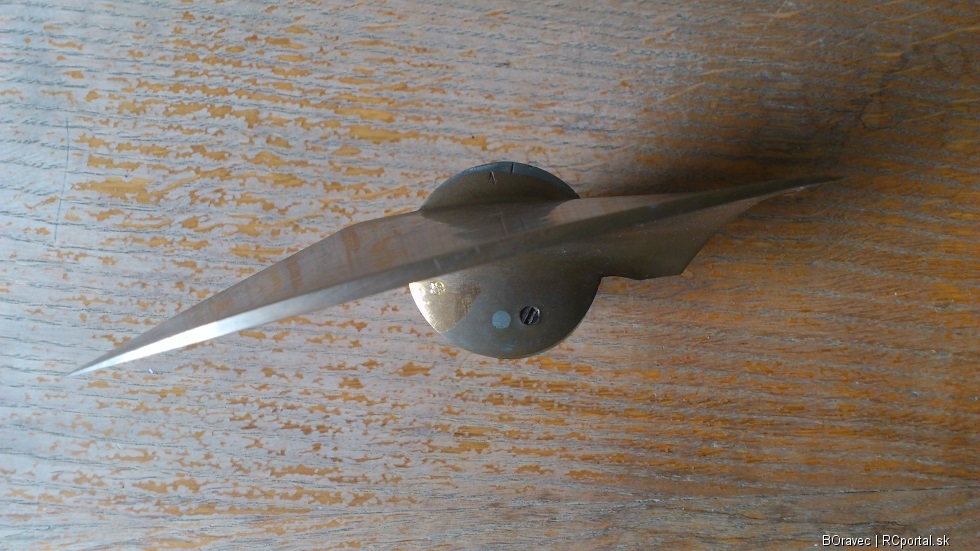

Tu sú tie sľúbené profily vodných turbín. Ten hrubší je na rozvádzači, ten má za úlohu usmerniť prúdenie na lopatky v optimálnom smere. Ten tenší je na lopatke turbíny. Ako na prvý pohľad vidíš, rozdiel je medzi nimi riadny. Účinnosť turbín je bežne nad 80%. Snáď Ti to pomôže pri návrhu lode na krídlach.
Bydlisko: Bratislava
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Správa zaslaná: 25. 11. 2016 o 19:12 | odkaz na príspevok
To hrube kridlo je toho isteho profilu ako ma meteor a ako som sa snazil u alice.
V konecnom dosledku je to do vody najlepsi profil a len podla rychlosti uz treba riesit hrubku profilu.
Pri profile do V je vsetko jednoduchsie, lebo staci mat profil len dostatocne dlhy a dosiahnutou rychlostou sa vynori.
Aspon odpada potreba nastavovania kridla.
To mensie kridlo je vhodne skor pre nastavovanie, fakt do turbiny.
Vdaka moc ak sa rozhodnem pre meteor tak sa to zide
Bydlisko: Senec ( 44 rokov )
