9XR a ťahové potenciometre (FOTO)

Pridané: 9. 2. 2014 o 22:27 | ID článku: CLA210 | Zobrazenia: 7986x | Komentárov: 8 | Autor: DaggyMAC

Zdravím,

nejakým divným spôsobom sa mi dostala do ruky nová vysielačka Turnigy 9XR, tak som sa s ňou začal hrať. Skúšal som rôzne firmwary a je to celkom fajn "hračka". To mi však nestačilo tak som ju začal rozoberať. Musím povedať, že je to celkom fajn vysielačka. Pred používaním ju každému odporúčam prekontrolovať.

Isto si pamätáte ako som chcel zmeniť dizajn klasickej 9X. Je tu o tom aj článok. Nejako som sa k tomu nedostal, no hlavným dôvodom prečo som chcel meniť dizajn bol fakt, že mi na vysielačke chýbali ťahové potenciometre na bokoch, prípadne klasické slidery ako má napr. Taranis. Tak som sa dal do úpravy tejto 9XR. Výhoda je tá, že 9XR má relatívne malé prehnutie na bokoch, tak je to celkom možné. Nahradím otočné potenciometre z 9XR ťahovými po bokoch.

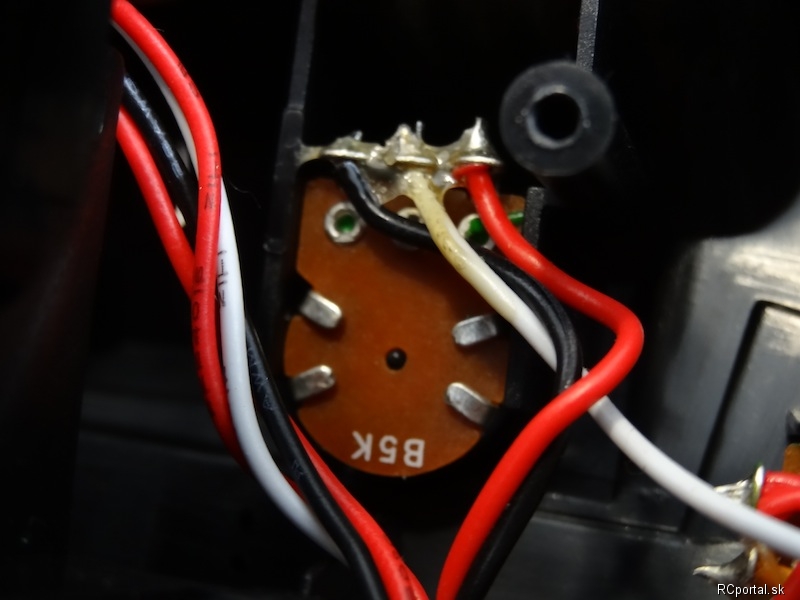

Potenciometre v 9XR sú lineárne mono s 5K odporom:

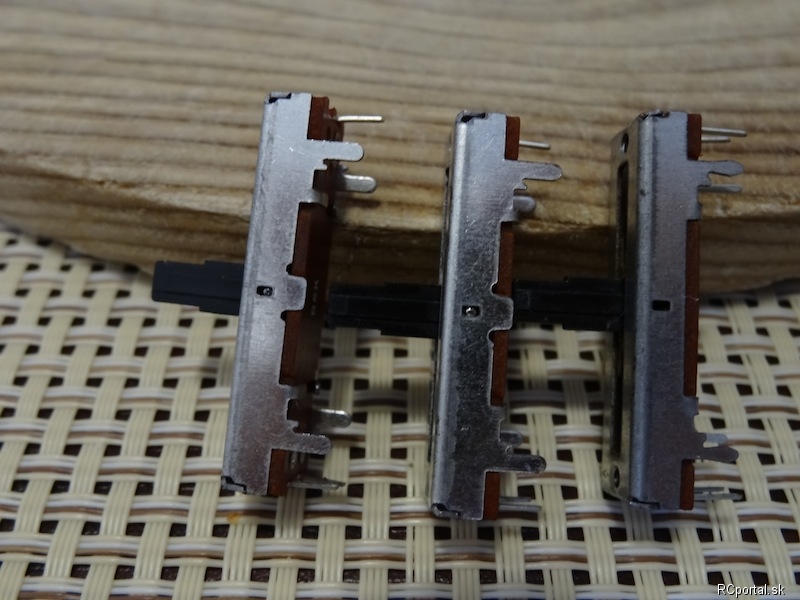

Ja som našiel ťahové potenciometre s 5k odporom a dĺžkou posuvu 20mm. Takto malé potenciometre sú veľmi vhodné a vojdú sa do vysielačky úžasne.


Začal som s odstraňovaním potenciometrov z predku vysielačky:

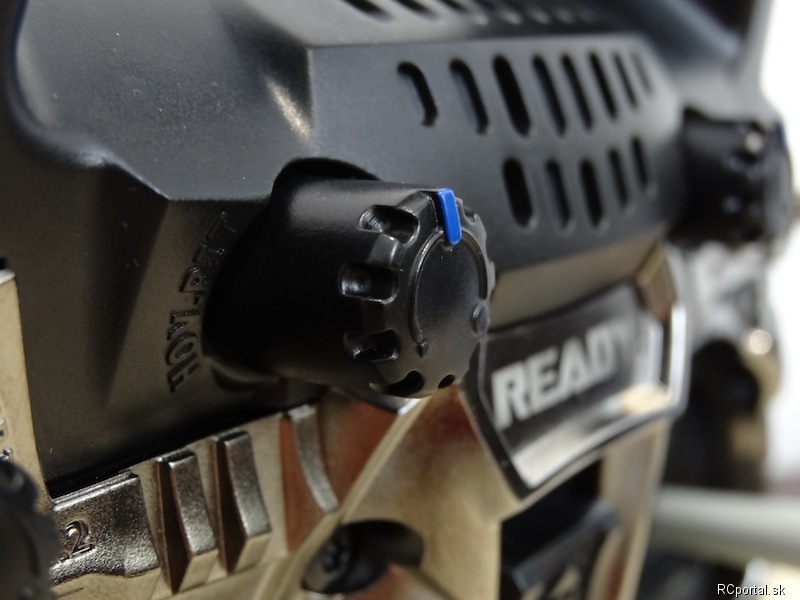

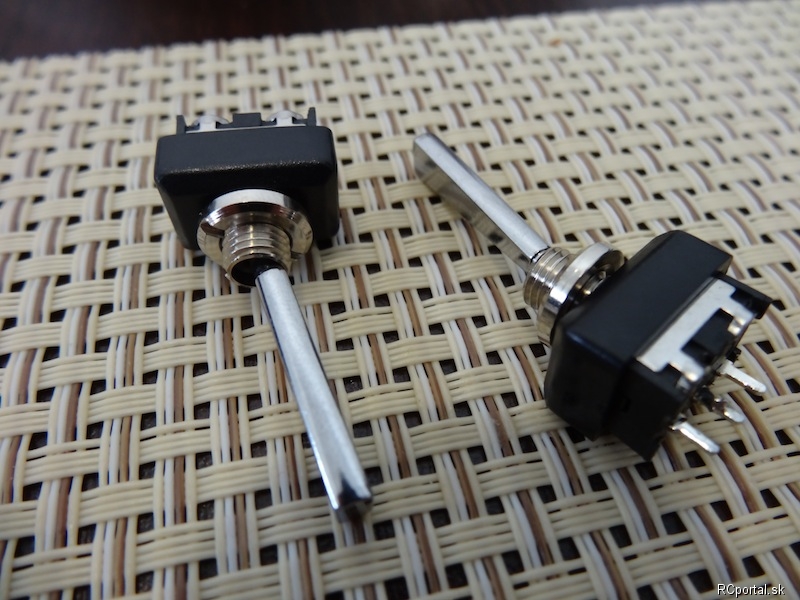

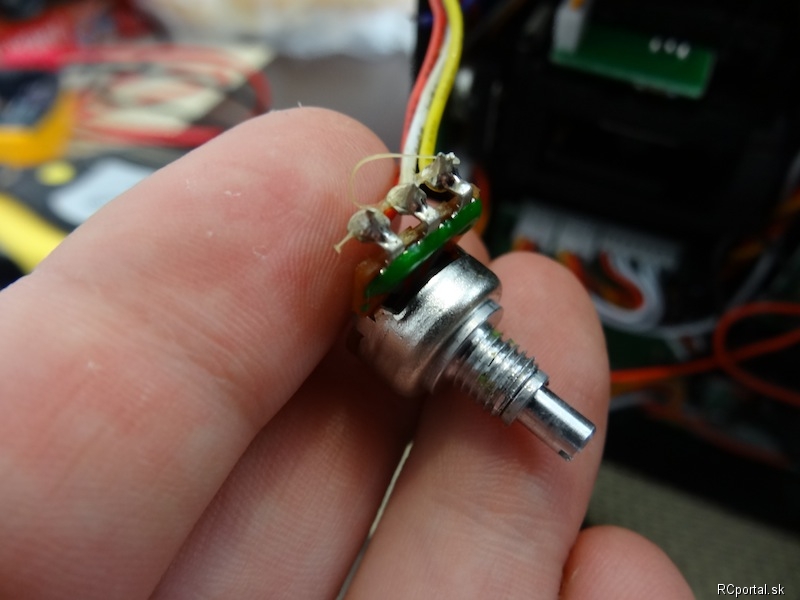

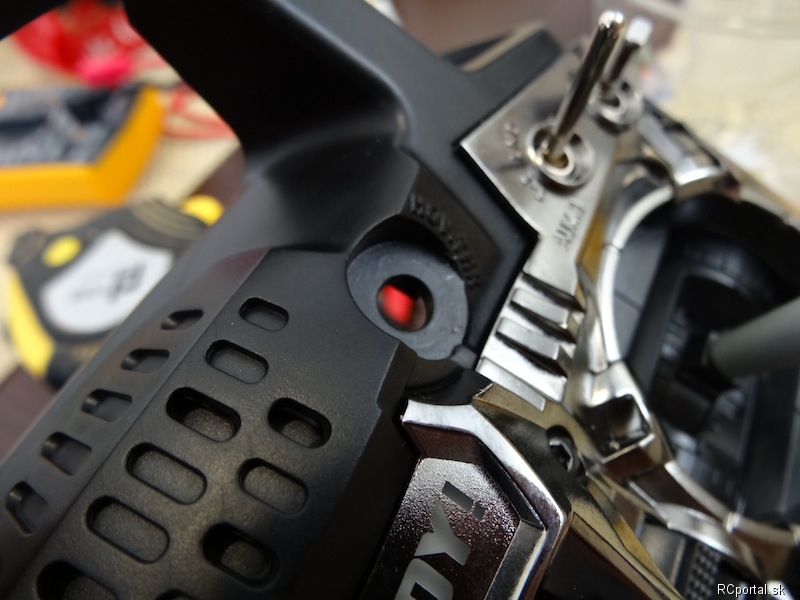

Plastovú krytku stačí vyťiahnuť, ide dosť z tuha. Potom stačí odšróbovať matku a vytiahnuť potenciometer do vysielačky z druhej strany.


Sú to veľmi maličké potenciometre, odporúčam si ich uschovať na prípadné opravy. Rovnaké sú použité napr. na kniploch.


Na bočných častiach držia vypínače. Ja tieto vypínače s dlhou páčkou zamením na miesto pôvodných otočných potenciometrov.

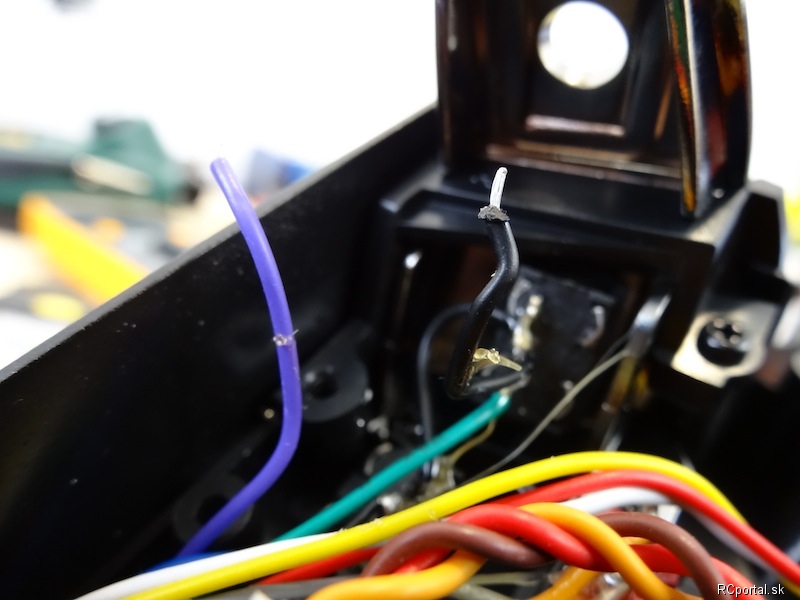

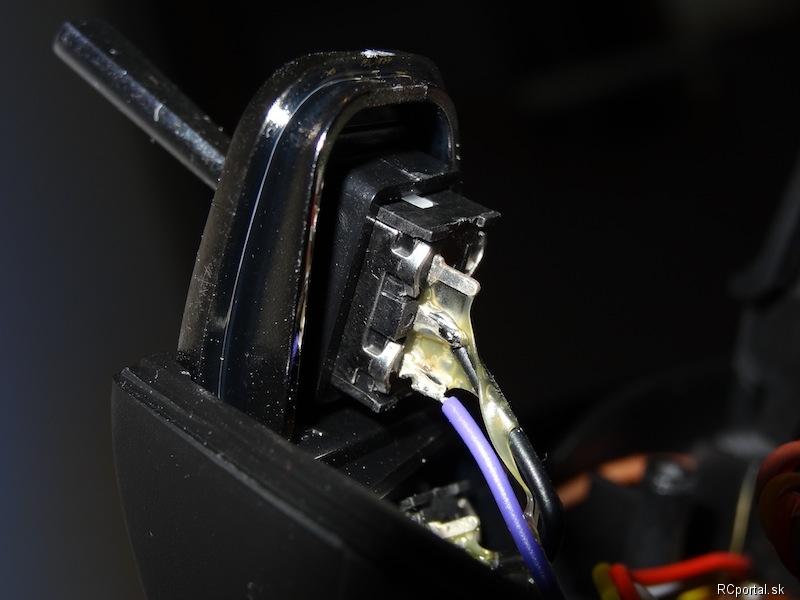

Opatrne ich odpájkujem. Čierny káblik (zem) je v strede, 5V je na kraji.

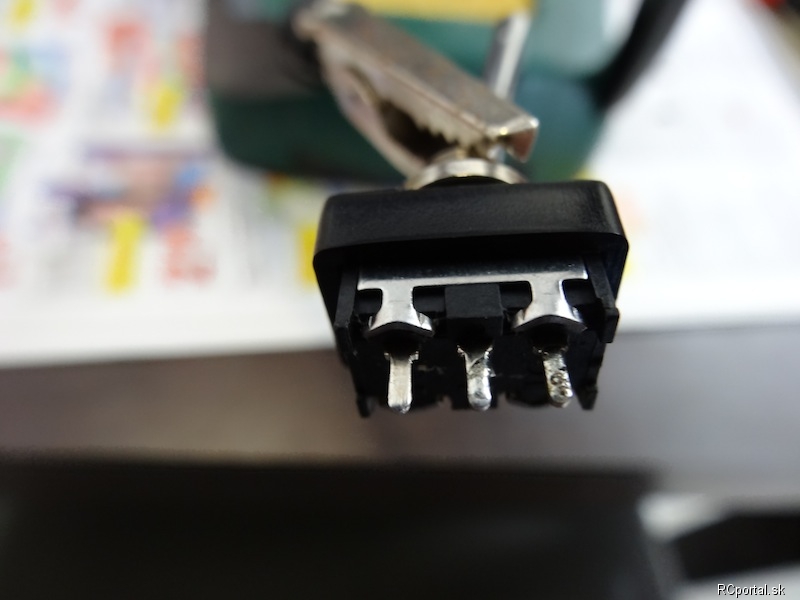

Špecifikácia vypínačov: ON-OFF, 3A 250V

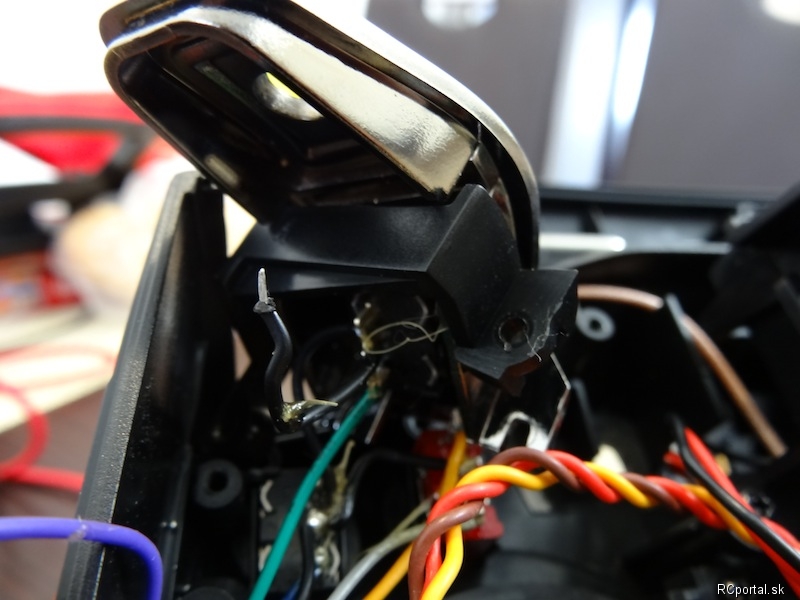

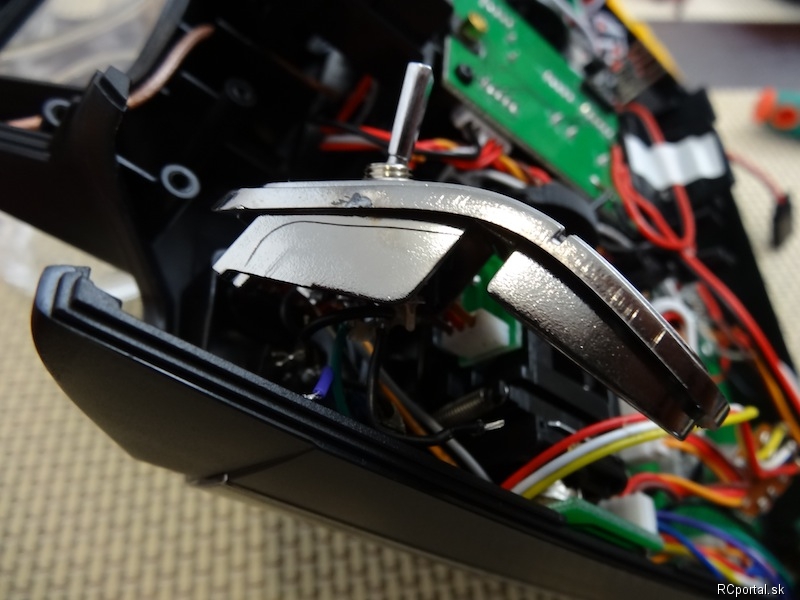

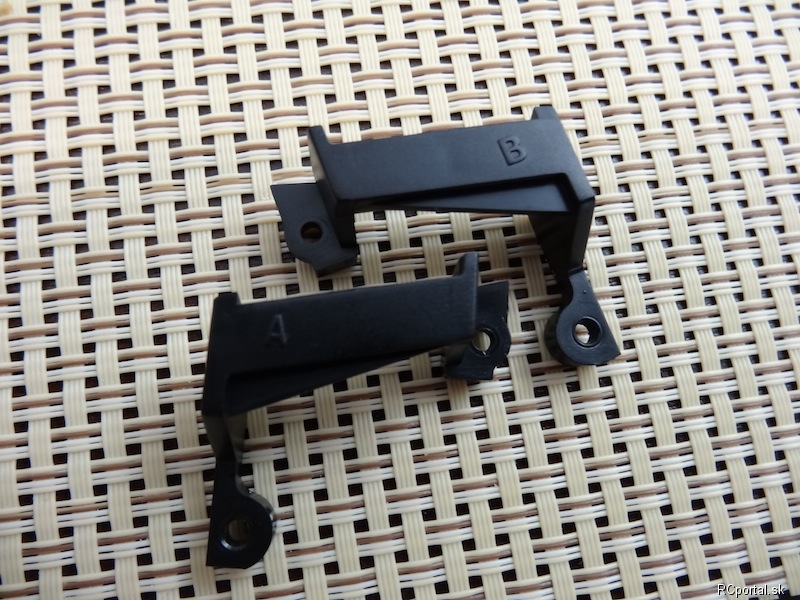

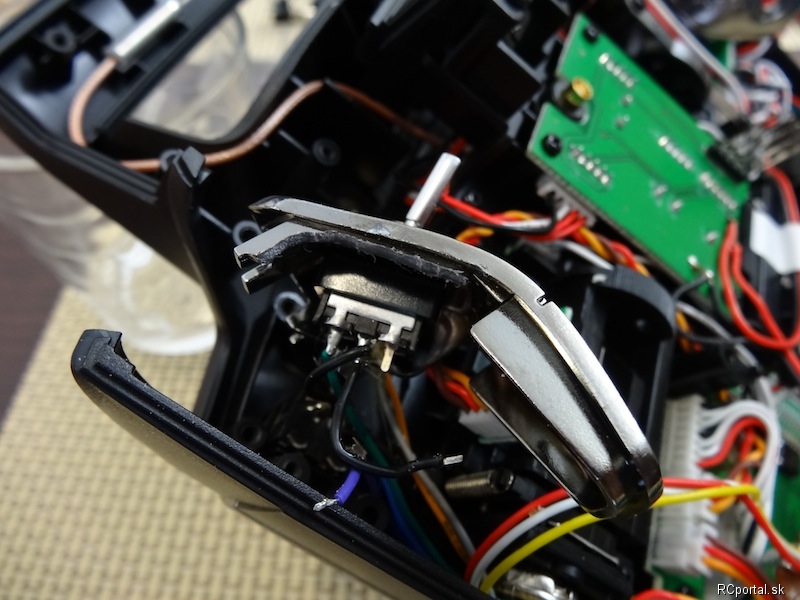

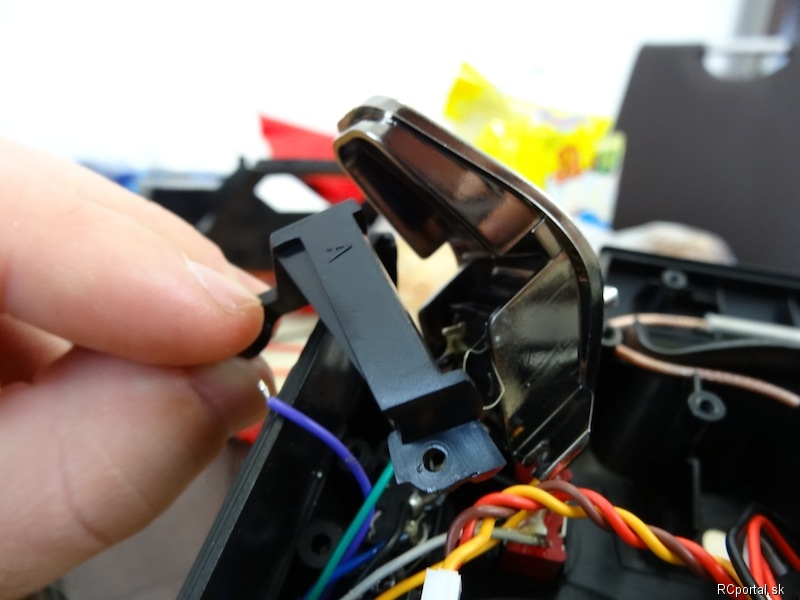

Pred samotnou inštaláciou ťahových potenciometrov je potrebné odstrániť plastovú braketku z chrómových držiakov prepínačov. Tieto braketky nie sú potrebné, pretože aj bez nich sú chrómové držiaky pevné a nehýbu sa. Samotné chrómové držiaky držia 2 šróbiky. Čierne plastové braketky držia tiež 2 šróbiky. Nepotrebujem mať 4 šróby na tak malom kúsku plastu, preto som ich odstránil.

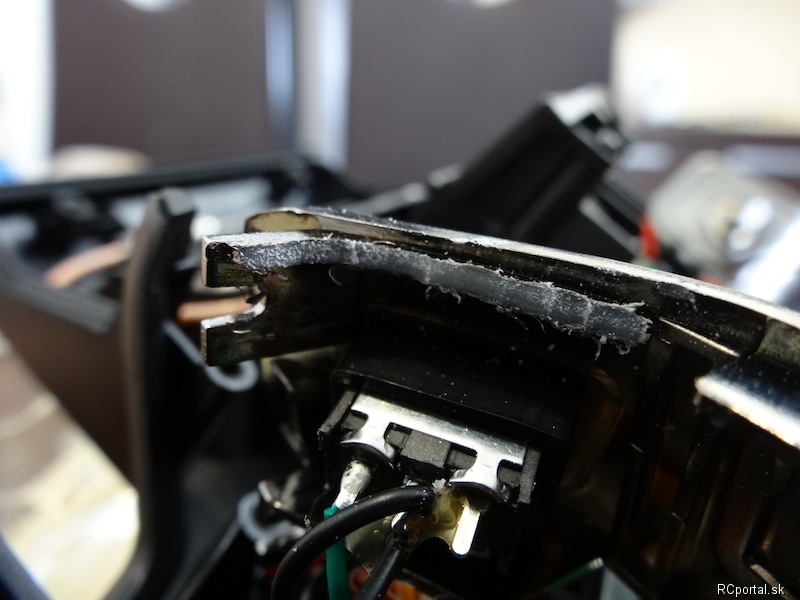

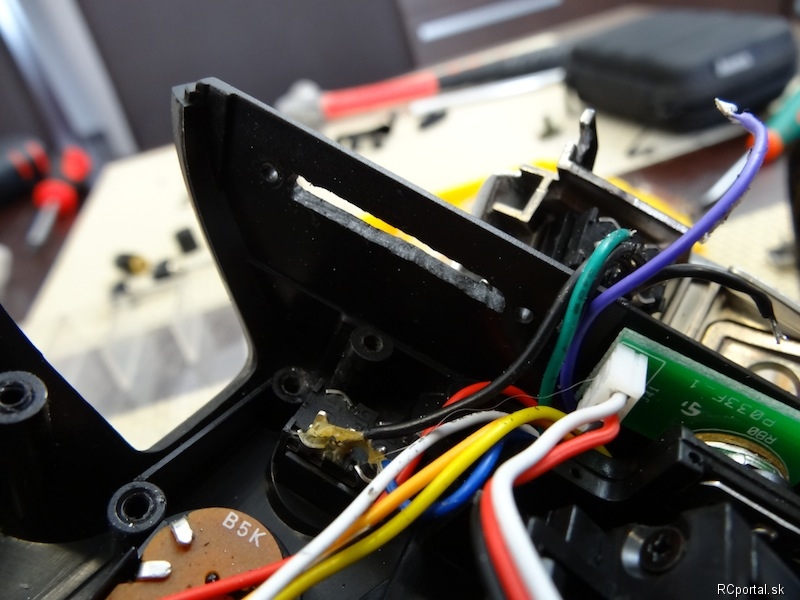

Z chrómových držiakov treba odstrániť časť bočného plastu. Vyrezať sa dá nožíkom alebo Dremelom. Takto som získal priestor na inštaláciu potenciometrov dovnútra vysielačky.

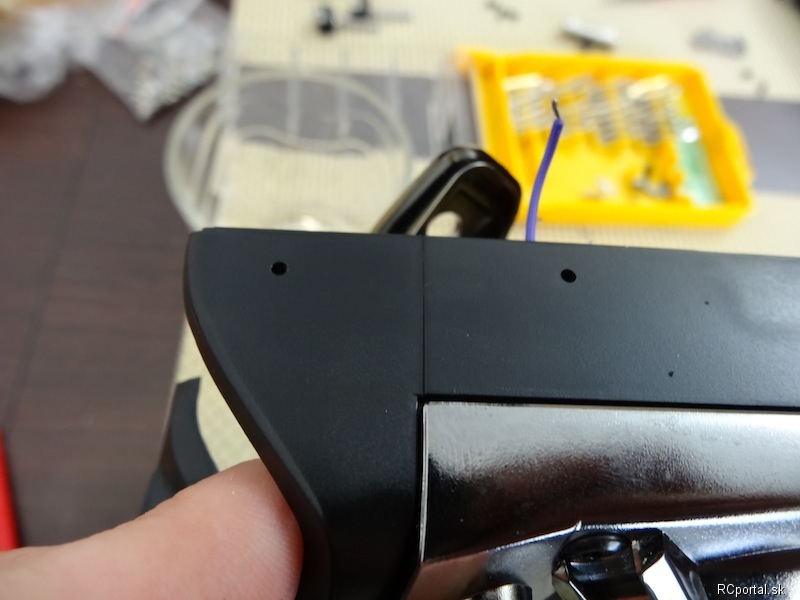

Podľa šablóny som si navŕtal dierky pre nové potenciometre na oboch stranách vysielačky.

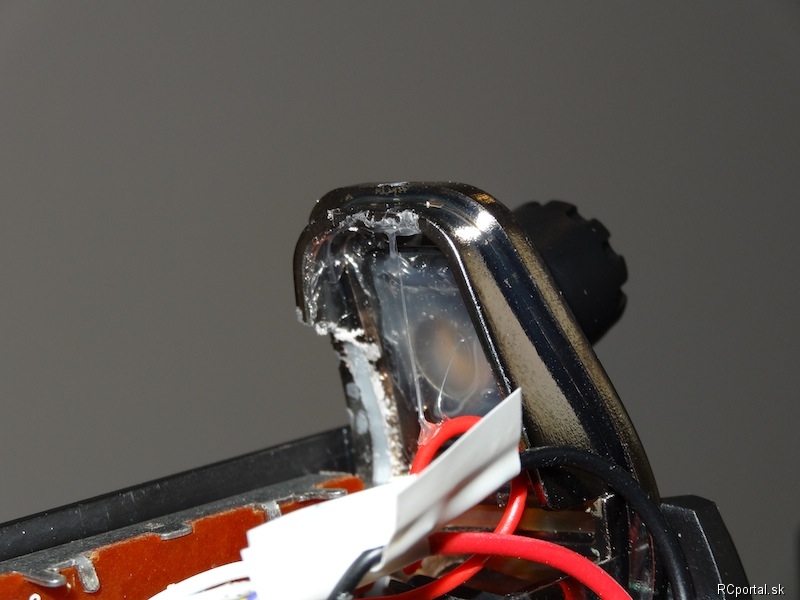

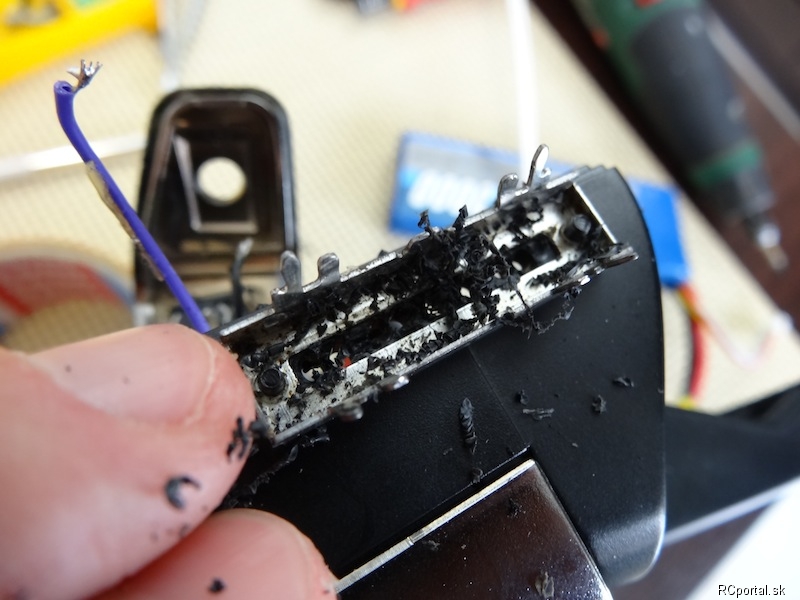

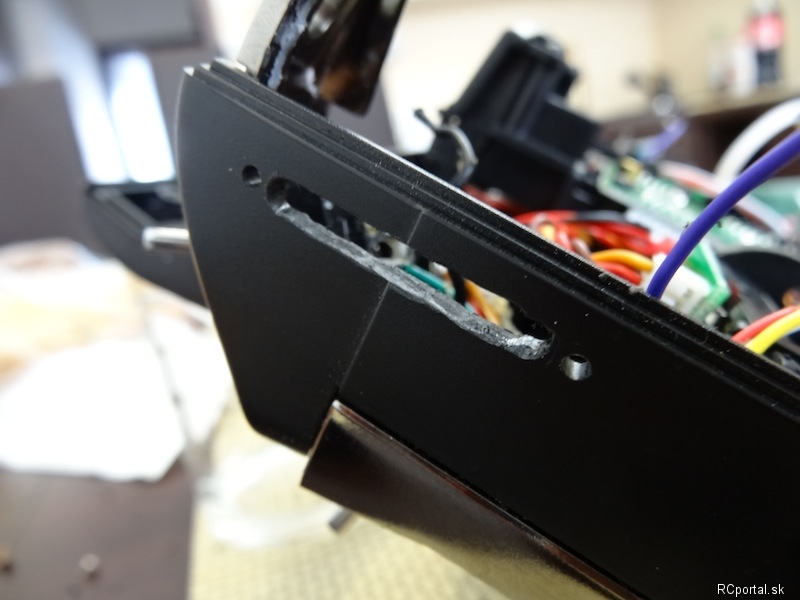

Z nefunkčného potenciometru som si spravil šablónu, namontoval som ju zvonku a podľa nej vyrezal drážku Dremelom.

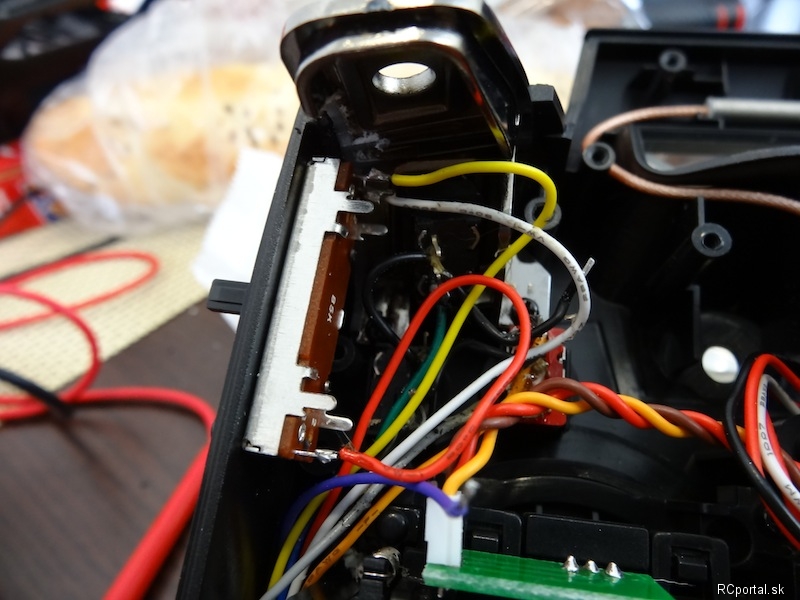

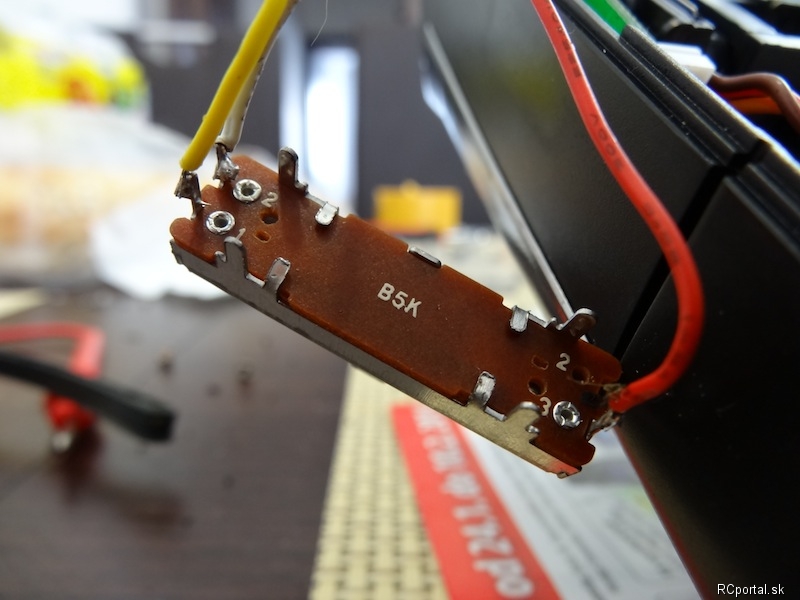

Následovalo pájkovanie potenciometrov. Výhoda je tá, že som mohol pájkovať na pôvodné káble, pretože je ich dĺžka dostatočná. Biely kábel na pozíciu 2 na potenciometri, plus a mínus je jedno, takže zvyšné káble na pozíciu 1 a 3.


Vďaka úpravám sa potenciometre veľmi dobre vošli do vysielačky.

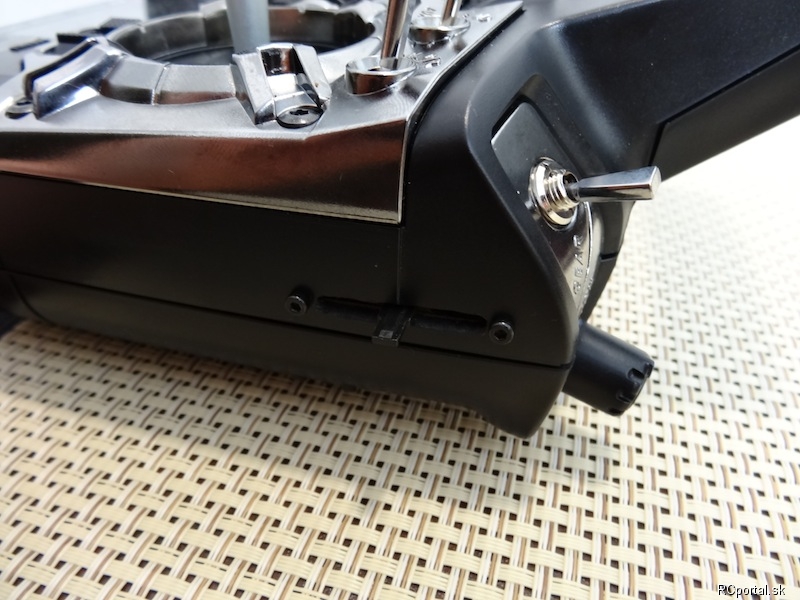

Na miesta dier po potenciometroch som vložil vypínače. Stačí ich naspäť napájkovať. Treba však predĺžiť káble. Ja lietam mód 2, tak trainer switch mám na ľavej strane pri páke plynu a prepínač mám na pravej strane. Pružinový switch budem používať ako engine kill pre zdochnutie motora.

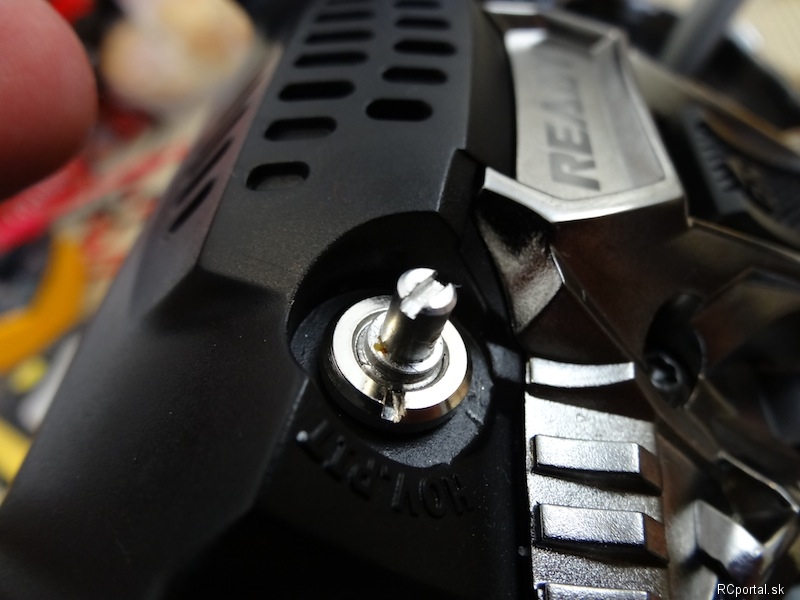

Na miesto dier, po prepínačoch som zalepil plastové gombíky tavným lepidlom. Sú nefunkčné.

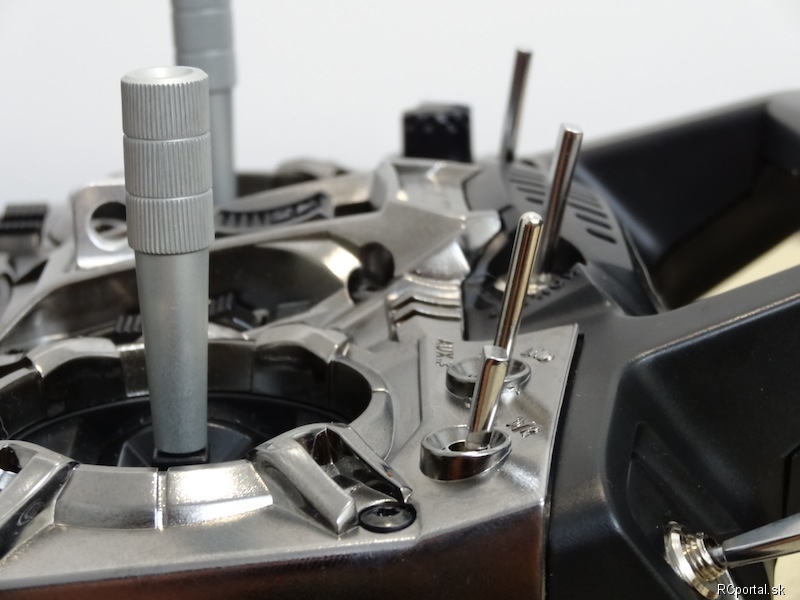

S výsledkom som spokojný.

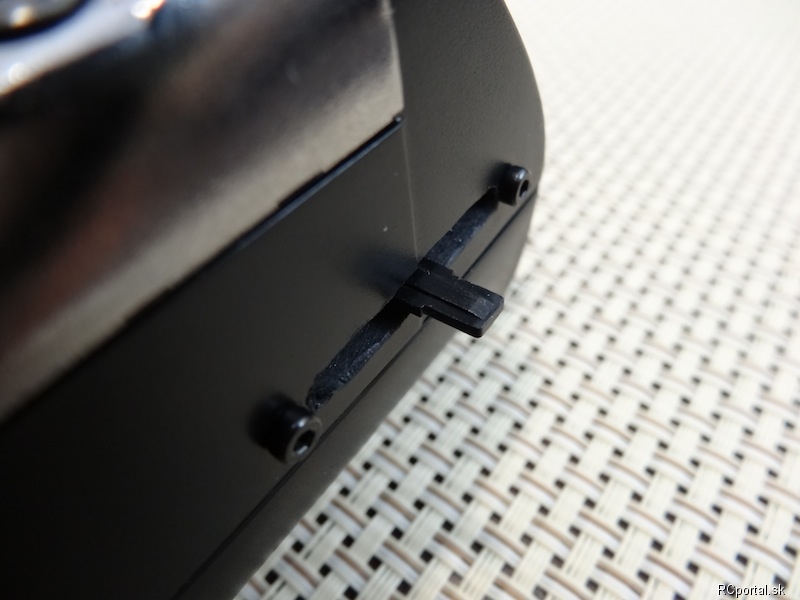

Ťahové potenciometre sú fakt super. Bolo by fajn, ak by Turnigy robili vysielačku už s nainštalovanými ťahovými potenciometrami. Sú lepšie využiteľné pri lietaní a človek ich má priamo po ruke. Tu je krátke videjko ako to funguje.

odkaz na Youtube

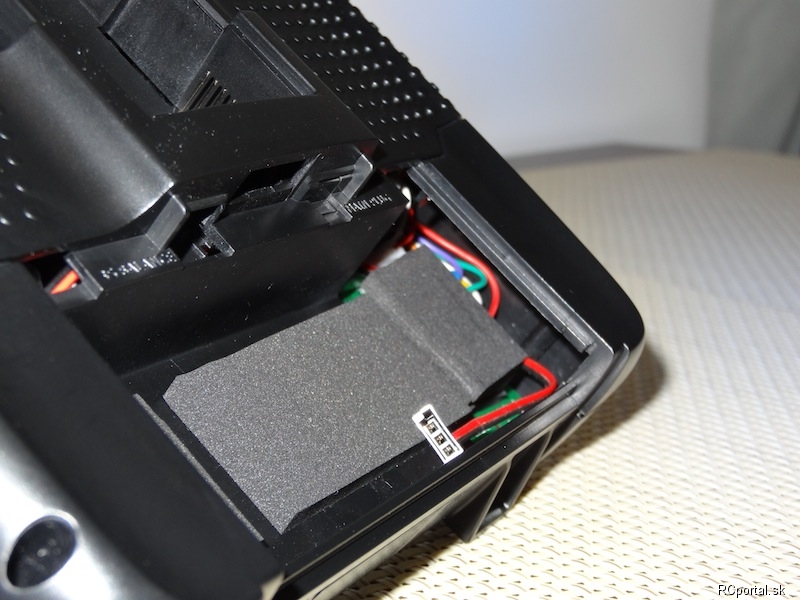

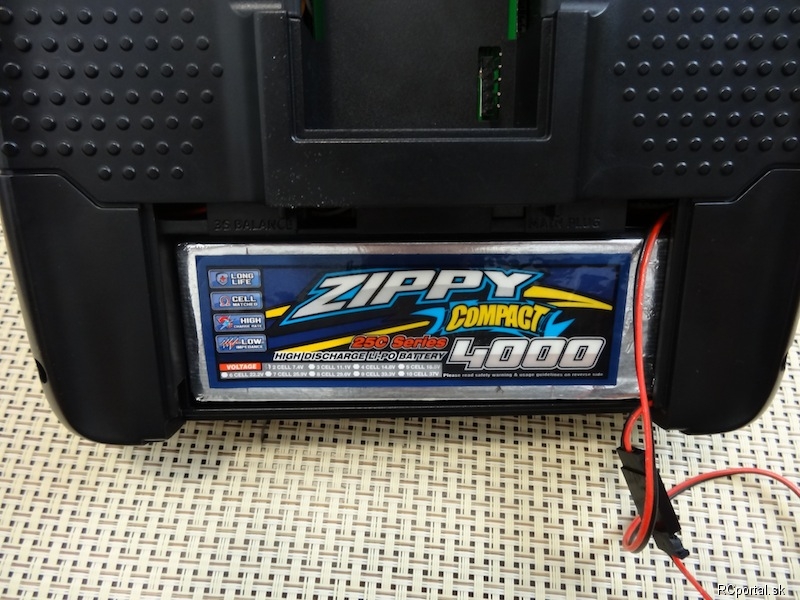

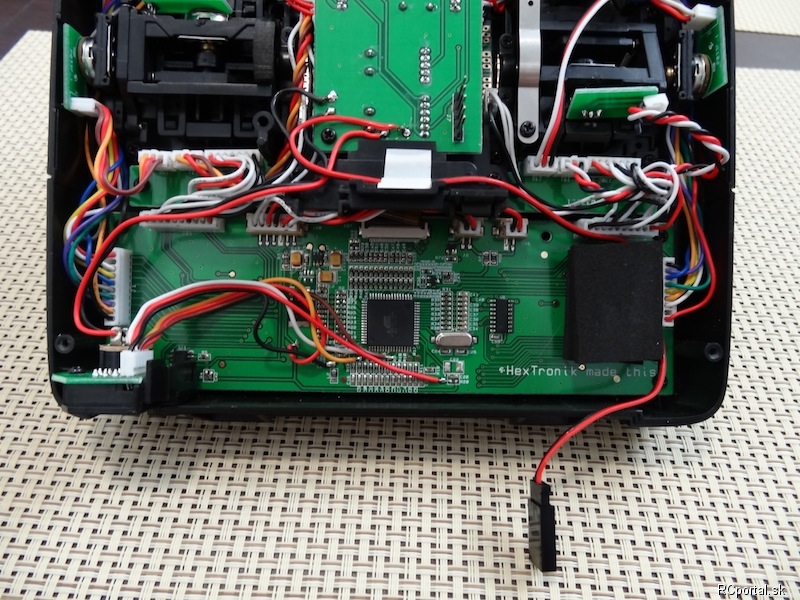

Ešte taký detail. Namiesto nešťastného 3s balančného konektoru som pripájkoval klasický servokonektor priamo na dosku a vysielačku teraz napájam 2s 4000mAh LiPo. Vojde sa tam presne natesno a výdrž je neskutočná.






Tá vysielačka je fakt na hranie. Na maličké modely fakt super. Ďalšia úprava - zobrazovanie Frsky telemetrie na displeji vysielačky.

Letu zdar piloti.
